卧式枕式食品日用品连续封口包装机

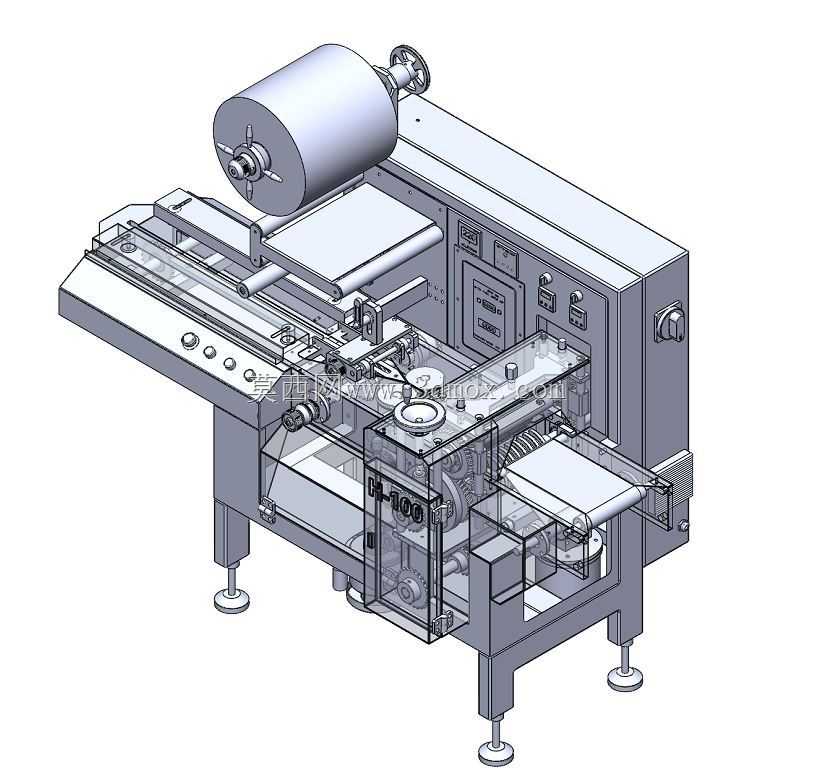

　　该套三维结构对应的是一台卧式枕形连续包装设备，主要面向食品、日化小件、医药耗材、五金配件等规则条状或块状产品的自动包膜作业。设备整体采用长条形输送进料、上置膜卷放卷、中段成型封切的布置方式，工件由左侧水平输送带进入包装膜成型区域，包装膜从设备顶部料卷引出后经导向、张紧、翻边成型，将物料连续包裹成筒状，再由中封机构完成纵向封口，最后通过端封牵引机构完成横向封口与切断，输出独立袋装产品。这种布局在面包、饼干、方便面、口罩、纸巾、一次性用品以及小型工业零件的批量包装线上十分常见，适合与前段整理盘、计数喂料机构或后段装盒、装箱工位衔接。

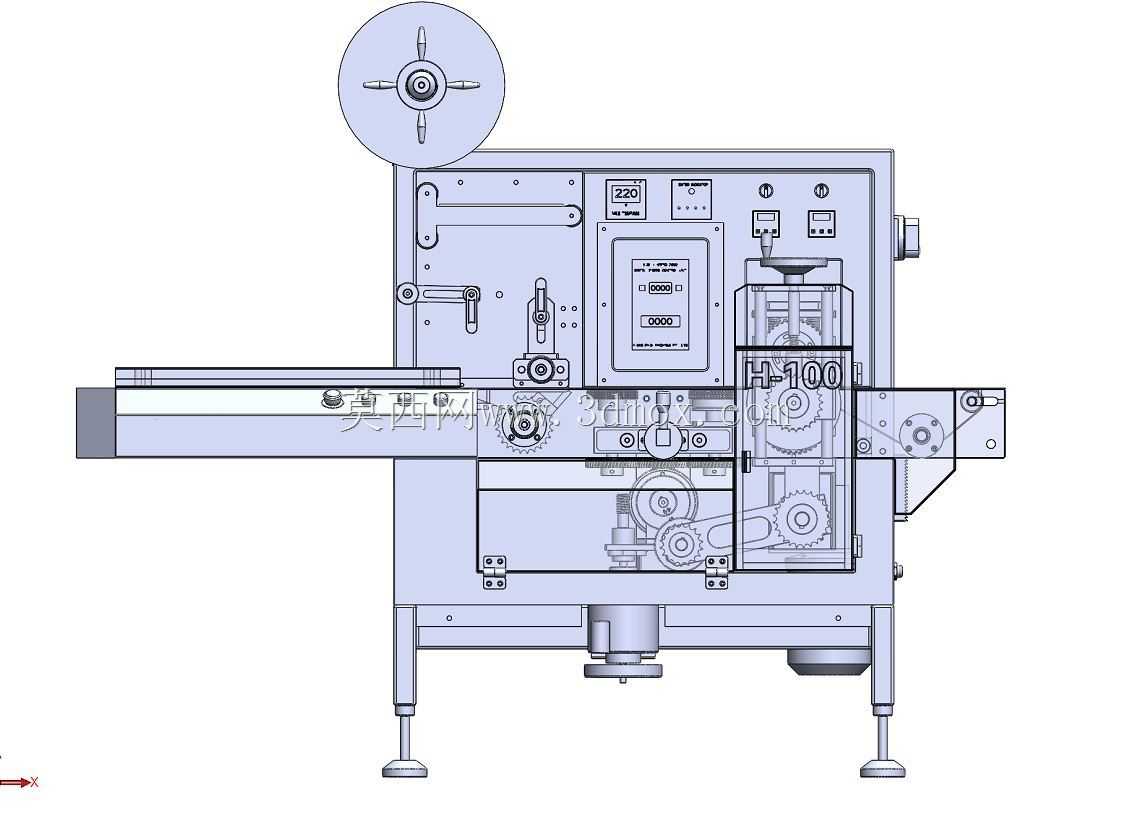

　　从结构组成看，模型较完整地表达了机架、进料输送带、膜卷安装轴、导膜辊组、成型器、牵引辊、纵封机构、横封切刀、传动箱体、调节手轮、电控箱和支撑脚杯等关键部分。顶部膜卷采用悬臂式支撑，膜料更换空间开阔，卷料轴心通过锁紧结构固定，便于操作人员在停机状态下快速穿膜。导膜辊系沿膜带走向布置，部分辊筒承担张紧和纠偏作用，能够减少薄膜跑偏、褶皱和拉伸不均的问题。成型器位于进料通道上方，其曲面形状决定膜料由平膜转为筒膜的过渡质量，设计时需要结合袋宽、膜厚和产品高度确定成型肩的展开尺寸与安装角度。

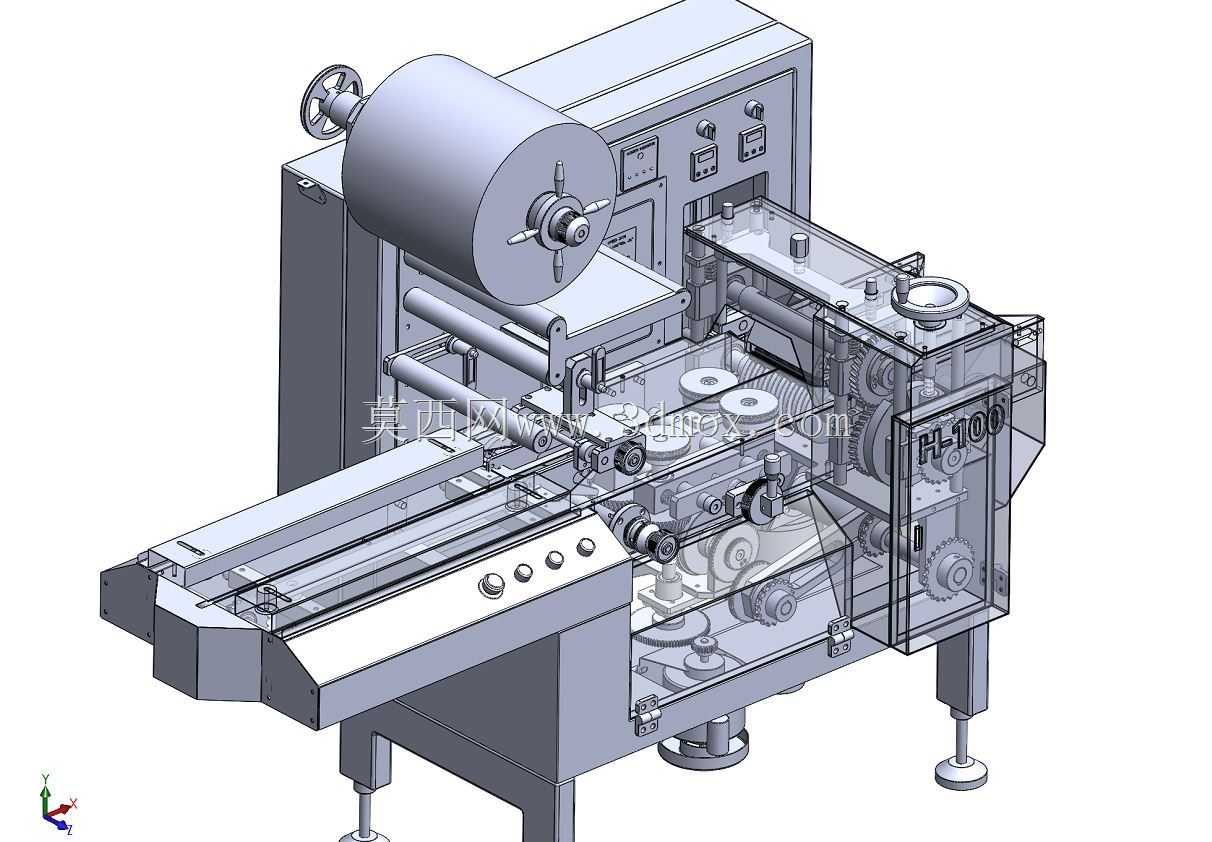

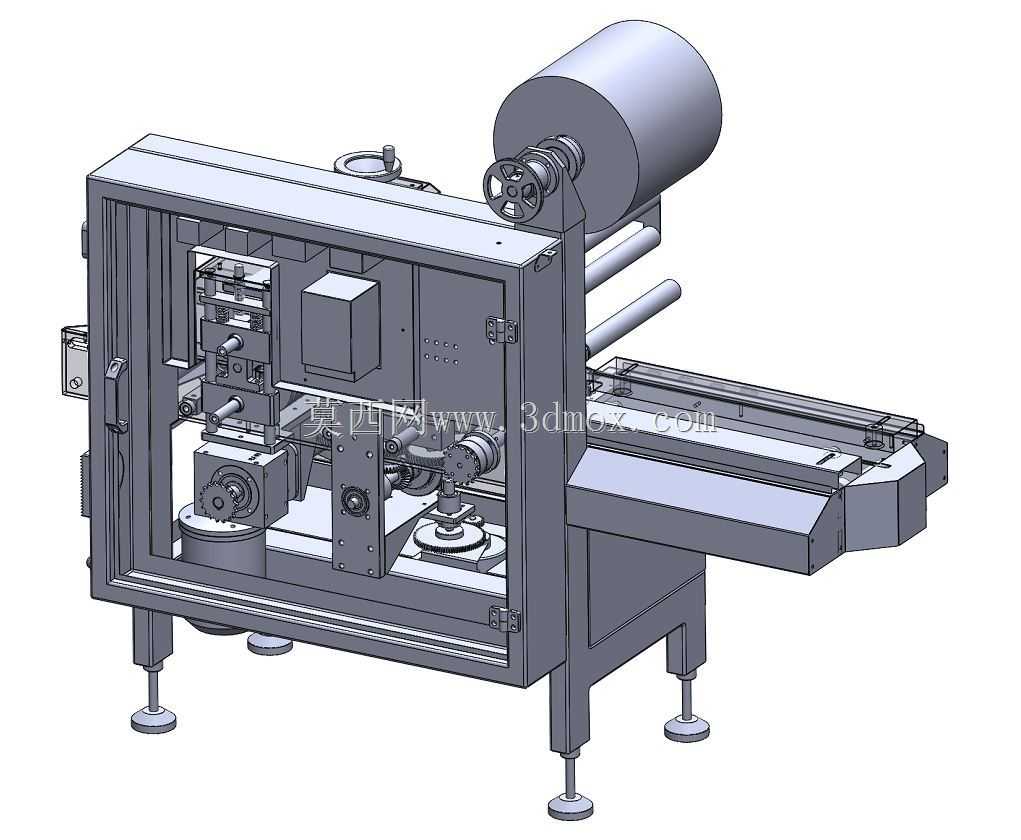

　　设备中段为核心封切区域，内部可见齿轮、链轮、轴系和凸轮联动关系。横封刀座通常需要在旋转或往复运动中完成热封、压合和切断，因此传动相位要求较高：牵引送膜、纵封拉膜和端封动作必须保持同步，否则会出现封切线偏移、切袋长度不一致或产品被夹切的情况。模型中箱体外侧设置的手轮和调节机构，可用于适应不同袋长、封合位置和输送高度。电控元件集中在机身正面面板区域，按钮、温控表和控制盒的位置便于操作人员观察封合温度与运行状态，也方便检修时断开动力后单独检查电气回路。

　　在实际选型和结构设计时，首先要明确被包装物的最大长宽高、单件重量、表面形态和包装膜材质。柔软薄膜受热封温度、牵引张力和成型阻力影响明显，若物料高度变化较大，进料通道、成型器宽度、压料间隙和横封刀开度都需要预留调节范围。机身下部采用可调脚杯支撑，安装时应保证输送面水平，并将设备固定在平整坚固的车间地面上；连续运行时横封和牵引机构存在周期性载荷，机架刚度不足会引起振动，进而影响封口线质量。设备左右两侧需要预留操作和维护空间，左侧应保证人工或自动上料顺畅，右侧需留出成品输出、复检或转接输送带的位置；顶部膜卷上方应保留换卷高度，正面和侧面则需考虑防护罩开启、电气检修以及清洁排污的可达性。

　　从建模角度看，这类设备不能只表现外壳外形，还需要把运动件之间的装配关系表达清楚。输送带张紧座、膜卷刹车、导辊轴承位、封刀加热块、刀垫弹簧、传动齿轮相位和安全防护罩都是结构评审时容易关注的部位。若用于方案沟通，可通过剖面或透明视图展示膜料路径与动力传递；若用于详细设计，则应进一步核对轴系中心高、同步轮节距、封刀闭合间隙、热封块温升区域以及易损件拆装顺序。整体而言，该模型呈现了枕式包装机从进料、裹膜、纵封、端封到成品输出的完整机械逻辑，可作为包装产线布局、非标改型和机构学习参考的基础结构。
