商用厨房电动旋转烤禽柜结构设计

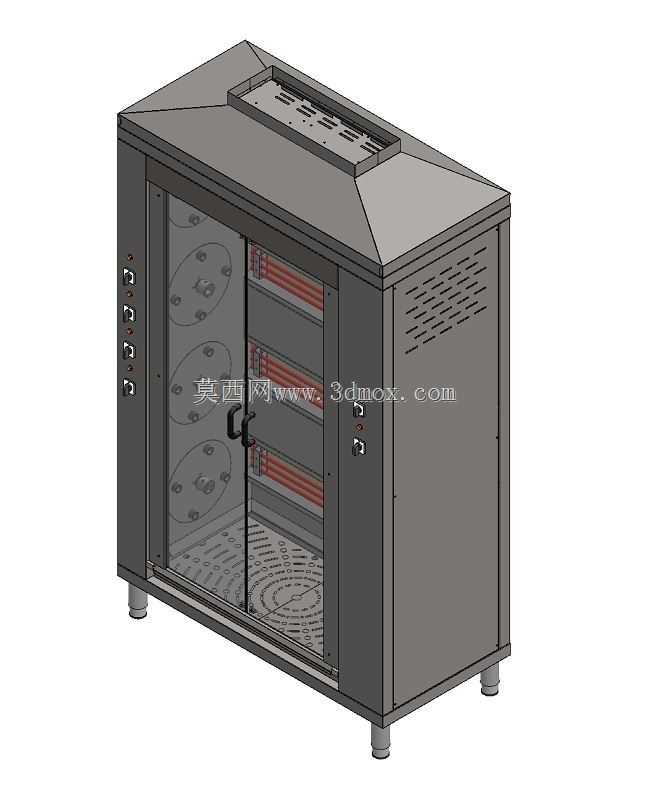

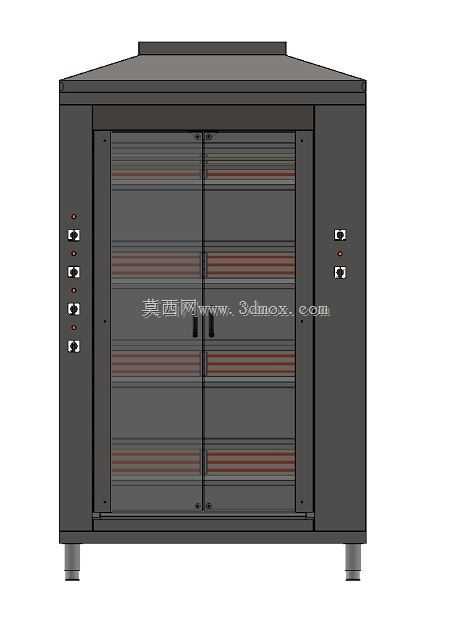

　　该套三维结构围绕商用后厨批量烤制禽肉的实际工况展开，整机采用落地柜式布局，主体为长方体封闭烘烤腔体，顶部设置凸起的排风散热段，底部配置四根可调支撑脚，将柜体抬离地面，既规避地面积水浸泡柜体底沿，也为底部清洁、排水预留操作空间。设备正面配置双开透明玻璃门，门扇加装居中拉手，可双向开启，操作人员无需完全打开柜门即可观察腔体内食材的烘烤色泽与成熟状态，减少开门频次，降低腔体内热量外泄。腔体内部设置多层旋转挂架与分层电加热管，加热管沿腔体后侧横向分层排布，通电后产生辐射热量，旋转机构带动挂载的整禽匀速回转，让禽肉各个表面均匀受热，避免固定烘烤出现局部烤焦、局部未熟透的问题，腔体内壁底部设置导油纹路，

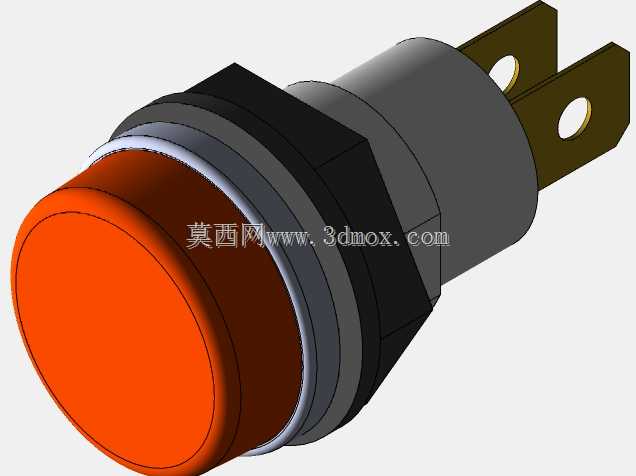

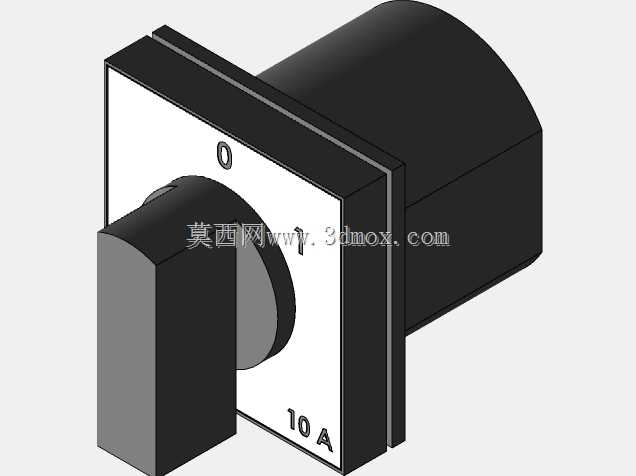

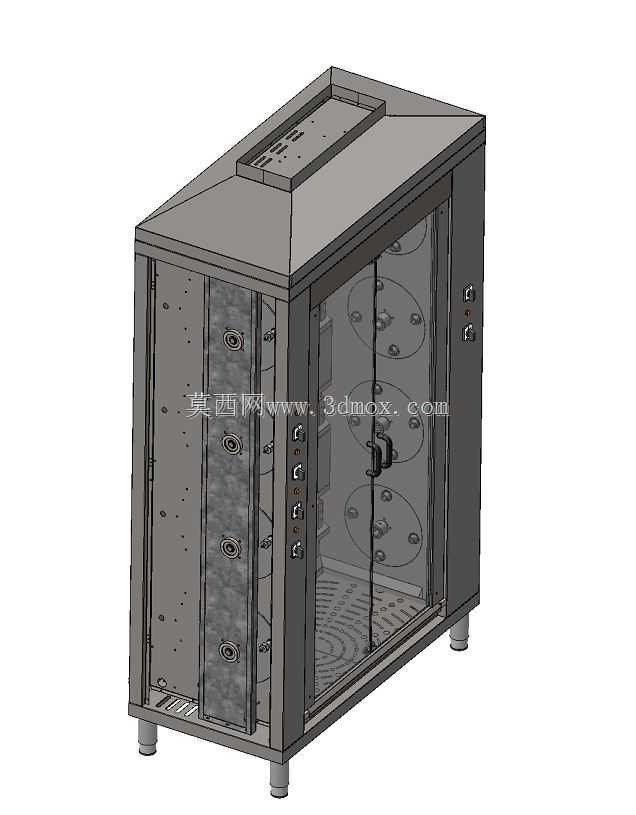

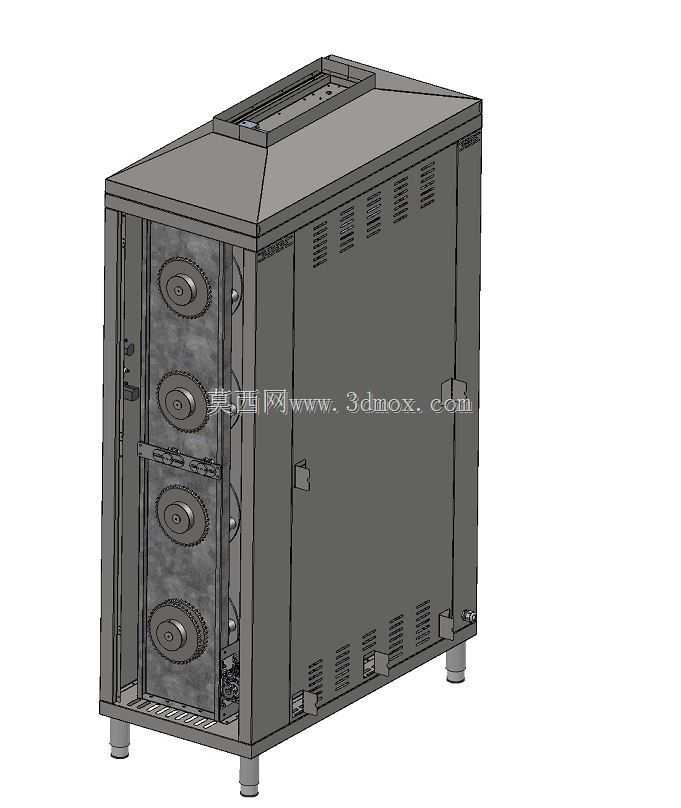

　　烤制过程中滴落的油脂可沿纹路汇集到指定集油位置，方便后厨班次结束后清理油污，杜绝残油长期堆积产生的卫生隐患。柜体左侧面板排布多组控制旋钮与开关，分别对应加热档位调节、旋转机构启停、照明控制、温度设定等功能，接线与控制元件全部内置在侧方电控仓内，外侧做封闭防护，避免厨房高湿、多油烟的环境侵蚀电气部件。柜体右侧面板与顶部凸起段均加工阵列式通风散热孔，为内部电气元件、加热组件的散热提供气流通道，避免柜内局部积热过高，延长元器件使用寿命。从安装边界来看，整机长宽高适配常规商用厨房的设备摆放区间，放置时需在柜体背部预留散热间隙，左右两侧预留开门与操作维护的空间，顶部不可堆放杂物，保证排风通道顺畅。结构设计阶段优先考虑后厨使用的清洁需求，

　　所有腔体内部转角均做圆弧过渡，不存在难以擦拭的卫生死角，柜体主体采用不锈钢板材折弯焊接成型，板材厚度满足长期高温烘烤下的结构强度要求，不会因长期冷热交替出现柜体变形。玻璃门选用耐高温钢化玻璃，可承受腔体内的高温烘烤环境，即使长期受热也不会出现炸裂风险，门扇四周加装耐高温密封胶条，关门后可锁紧腔体热量，提升热效率，降低设备的能耗损耗。旋转挂架的承载能力按照批量挂载整禽的满载重量设计，转轴处配置耐高温轴承，长期在高温高湿环境下运转也不会出现卡滞、晃动异响的问题。设备的适用场景覆盖连锁餐饮后厨、中央厨房熟食加工区、商用烤肉门店、食堂熟食加工间，可一次性完成多只整鸡、整鸭等禽肉的烘烤作业，相比传统单层烤炉，单位批次处理量更大，

　　温度场分布更均匀，不需要操作人员反复手动翻面，大幅降低后厨人员的劳作强度。建模过程中完整还原了柜体钣金折弯的拼合逻辑、玻璃门的铰链安装位置、内部加热管的排布间距、旋转挂架的传动连接关系、散热孔的开孔布局、支撑脚的调节结构，所有部件的装配关系均按照实际加工装配逻辑搭建，结构工程师可直接参考该模型完成钣金件的拆图、电气元件的选型匹配、内部传动机构的细节优化，也可根据不同门店的产能需求，调整腔体内部的挂架层数、加热管的功率排布，衍生出不同容量规格的烤禽设备，整体结构没有冗余的复杂构件，加工工艺性好，常规钣金加工车间即可完成柜体的制作，装配调试难度低，符合商用餐饮设备高可靠性、易清洁、易维护的设计原则。
