商用立式六眼燃气烹饪炉结构设计

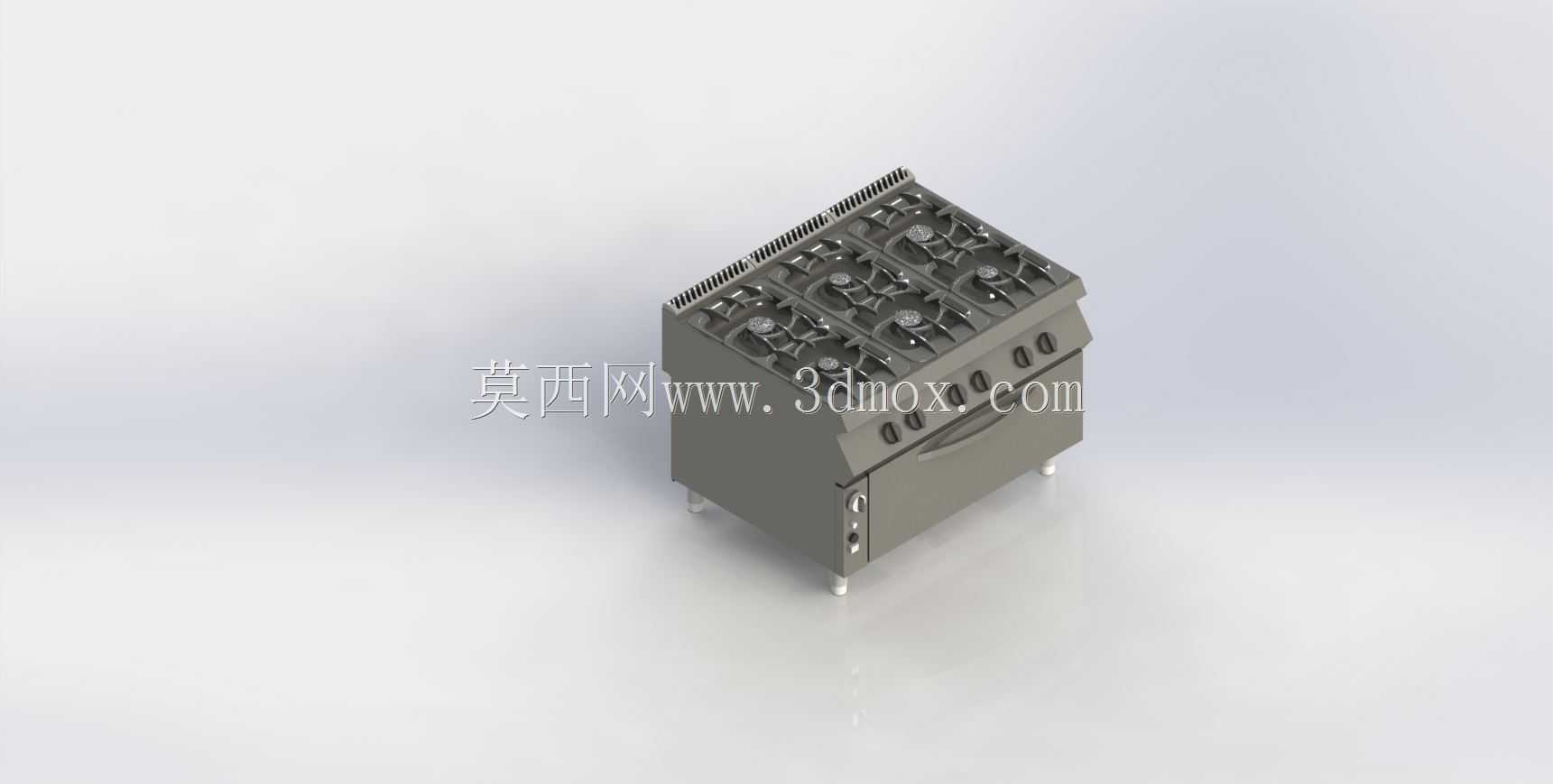

　　这套立式商用燃气烹饪炉的三维结构，面向集中供餐场景下的后厨热加工工位搭建，整体采用落地一体式柜体布局，将六组燃气燃烧器、控制阀体、承托锅架与下部储物腔体整合在同一机架内，适配酒店后厨、食堂配餐、中央厨房等需要同时开展多锅并行烹饪的作业环境。

　　从安装边界来看，设备标称外形占用空间为长1200mm、进深900mm、整机高度900mm，属于标准商用炉台的进深规格，布置时无需额外预留过大的后侧操作空间，仅需在炉体后侧留出燃气接驳与通风间隙，左右两侧保留操作人员通行与锅具挪移的余量即可。底部配置可调支撑脚，能够抵消后厨地面的铺装不平，将炉台台面调整至水平状态，避免汤锅放置后出现滑移、汤汁倾洒的问题，支撑脚的调节行程覆盖常规后厨地面的高差范围，安装时无需额外做地面找平预处理。

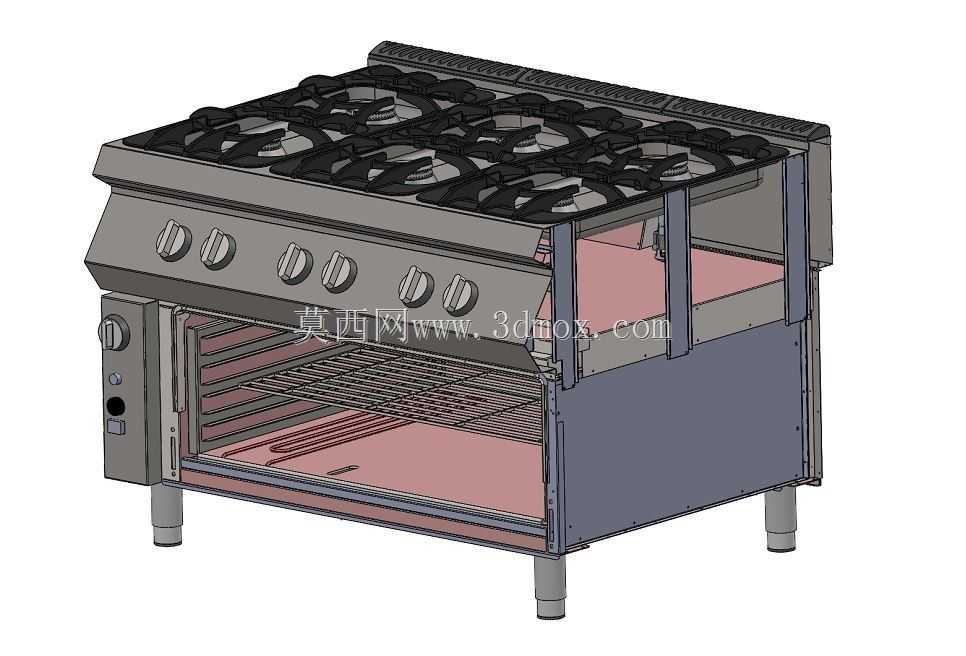

　　炉面的六组燃烧器采用三行两列的阵列排布，相邻炉头之间留出足够的锅具放置间距，即便同时使用大号炒锅、汤锅，锅体边缘也不会发生互相干涉，操作人员可以分别在不同炉位完成爆炒、慢炖、熬汤、酱汁预热等不同工序，不用反复挪移锅具，大幅提升出餐高峰期的热加工效率。每个炉头对应独立的控制旋钮，旋钮集中布置在炉体前侧的立面区域，操作人员站在炉前即可伸手调节火力大小，旋钮的排布顺序与炉头位置一一对应，避免多炉位同时操作时出现误控。炉面周边设置凸起的挡水边，烹饪过程中溢出的汤汁、溅出的水渍会被挡边约束在炉台区域，不会顺着炉体侧面流到地面，既降低后厨地面湿滑的安全隐患，也便于日常清洁时直接擦拭台面。

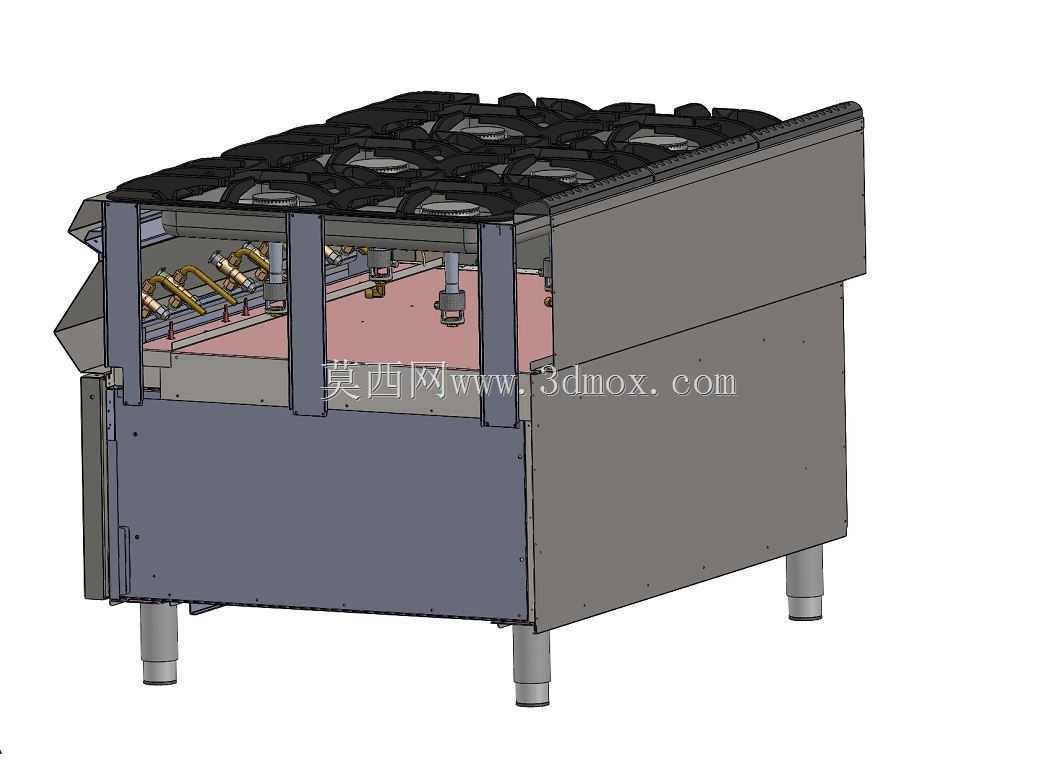

　　炉体上部的后侧设置通长的排风散热格栅，燃烧器工作时产生的余热可以通过格栅自然对流散出，避免柜体内部温度持续累积，保护内置的燃气连接管路与阀件，延缓密封件的热老化速度。炉体前侧下方设置一体式储物舱，可用于放置常用的炒勺、调料盒、炉具清洁工具，让后厨操作工位的工具就近收纳，减少操作人员往返储物架取放工具的动线长度。柜体侧面预留燃气接口与检修开口，日常维护时可以直接拆开侧面板，对内部燃气管路、阀门连接位进行气密性检查，不需要整体抬升炉体或者拆解台面，降低后期运维的拆解工作量。

　　建模过程中对炉体的钣金折弯件做了等厚还原，柜体外壳采用不锈钢钣金弯折焊接的工艺结构，所有棱角位置做圆弧过渡处理，既避免后厨操作人员磕碰受伤，也符合餐饮设备的卫生设计要求，没有难以清理的直角积污缝隙。炉头位置的锅架采用铸铁栅格结构，栅格的承重能力可以满足满装汤汁的大号汤锅载荷，长期受火焰灼烧也不会出现变形，栅格的间隙既可以支撑小尺寸奶锅，也能稳定放置大直径炒锅，不会出现锅体打滑倾翻的问题。

　　结构设计阶段同步校核了炉体的重心位置，整机满负载放置六锅汤汁时，重心落在底部四个支撑脚围成的支撑区域内部，即便操作人员侧向挪动锅体施加水平推力，炉体也不会出现倾翻风险。炉体的控制面板做了防水凸台设计，清洗台面时流淌的水不会顺着旋钮缝隙流入阀体内部，避免燃气阀件遇水锈蚀引发的漏气隐患。整套模型完整还原了商用燃气灶从外部钣金、炉头锅架、控制旋钮到内部支撑框架、可调脚杯的全部结构细节，可作为商用厨房设备布局设计、炉具结构改良、后厨工位规划的三维参考依据，导入装配环境后可以直接完成厨房动线的干涉校验，确认炉台与周边切配台、排烟罩、冷藏柜的间距是否符合操作规范。
