全自动N95口罩本体打片生产线设备

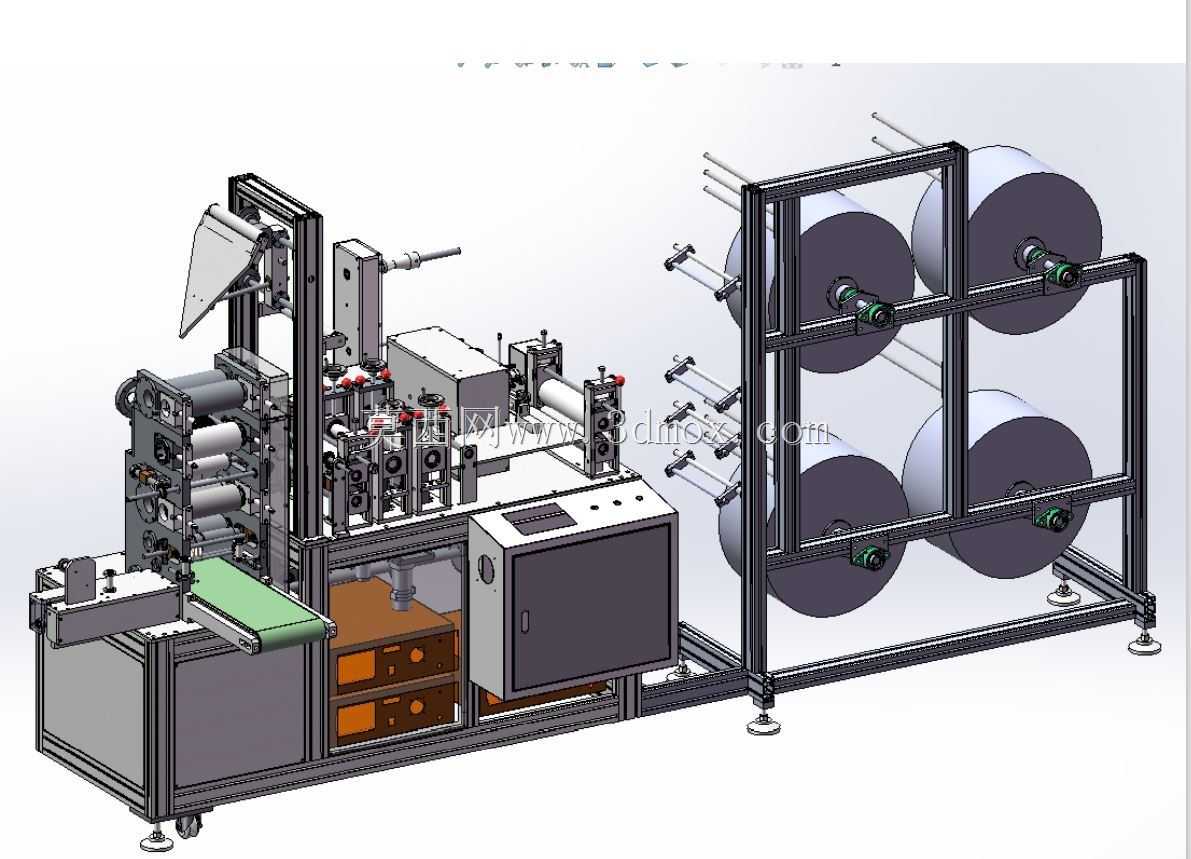

　　这套三维结构完整呈现的是一条用于N95折叠防护口罩本体连续成型的自动化打片生产线，整体采用分体式机架布局，左侧为核心成型主机段，右侧为多层原材料放卷供料架，两段通过地脚调平机构独立支撑，中间预留穿布与张紧调节的操作空间。从产线落地规划的角度看，右侧放卷架采用四层立式料轴排布，上下各布置两卷大直径无纺布/熔喷布原料卷，料轴带阻尼张力控制与气动夹紧结构，四根放卷轴分别对应口罩的外层无纺布、熔喷过滤层、热风棉层与内层亲肤无纺布，多道原料在进入主机前依次经过导向辊、纠偏架与张紧摆杆，保证多层布料叠合时不跑偏、不起皱。放卷架采用方管焊接框架，立柱间加装横向拉杆增强抗扭刚度，料卷更换侧预留足够操作半径，大卷料上料可配合小型行车或液压堆高车完成，无需人工抬举。

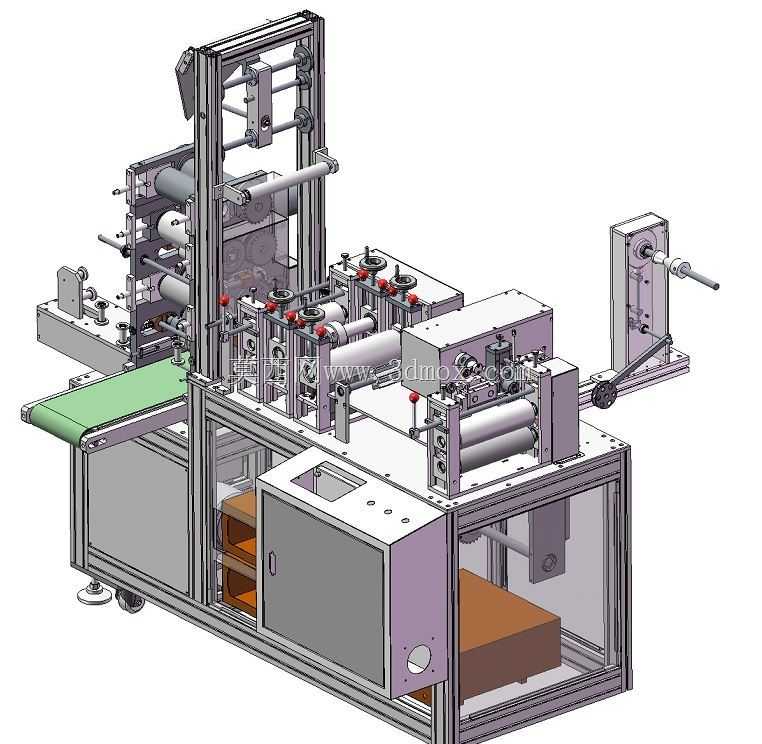

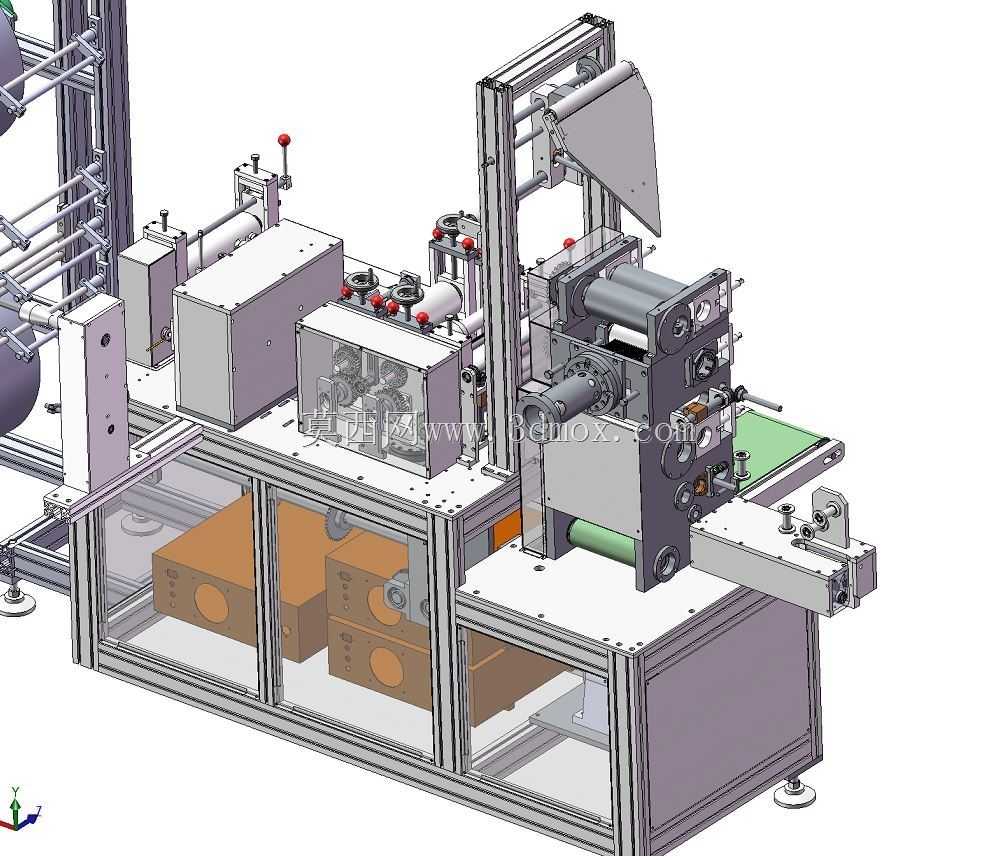

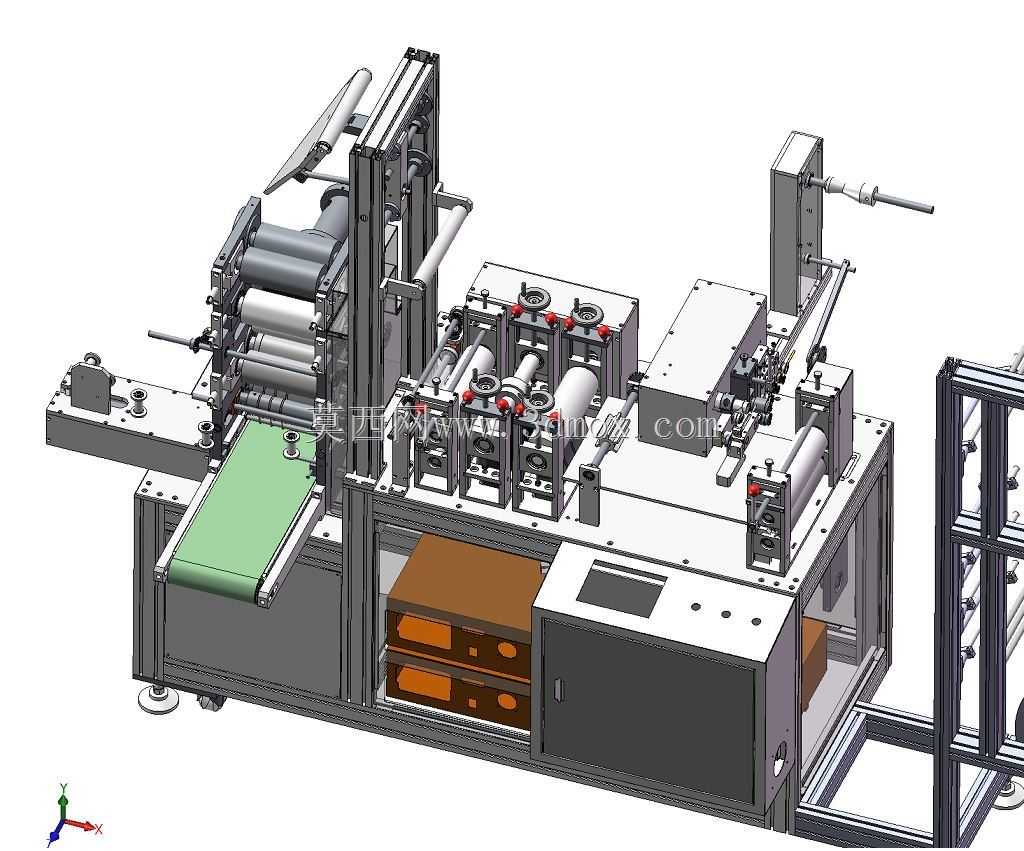

　　主机段沿布料走带方向依次集成多组功能工位：原料叠合后首先进入鼻梁条上料与包折机构，整卷金属鼻梁条通过校直轮、送料辊定长输送，在布料包覆槽内被外层无纺布连续包裹并热压封边；随后多层复合布料进入超声波焊接辊组，通过花辊与焊头的连续滚压，完成口罩本体的压纹、封边与层间熔合，辊面花纹对应N95口罩的折叠定型纹路与边缘封合轨迹。滚压成型后的连续口罩片材进入折叠翻边工位，通过导向三角板与折布导轨将平面片材预折成N95特有的立体折叠形态，再经牵引辊匀速送入裁切段，由追剪或定长切刀将连续片材分切成独立口罩本体，最后通过绿色皮带输出线将成品片材有序送出，供后续耳带焊接、阀件安装工序衔接。

　　设备的主机框架采用铝型材与钢板焊接组合结构，下部柜体分为电气控制仓与传动仓，传动仓内布置伺服电机、同步带轮、凸轮分配轴与连杆机构，各工位动作通过机械凸轮与伺服轴配合实现时序同步，避免多工位动作干涉；电气仓内安装PLC、伺服驱动器、超声波发生器与温控模块，面板布置触控屏、急停按钮与状态指示灯，方便操作人员调机与故障排查。整机的传动辊、成型辊均采用硬铝或不锈钢材质，表面做阳极氧化或抛光处理，防止粘布与刮伤无纺布；所有与布料接触的导向件均做圆角过渡，无尖锐毛刺，避免高速走料时勾丝断布。

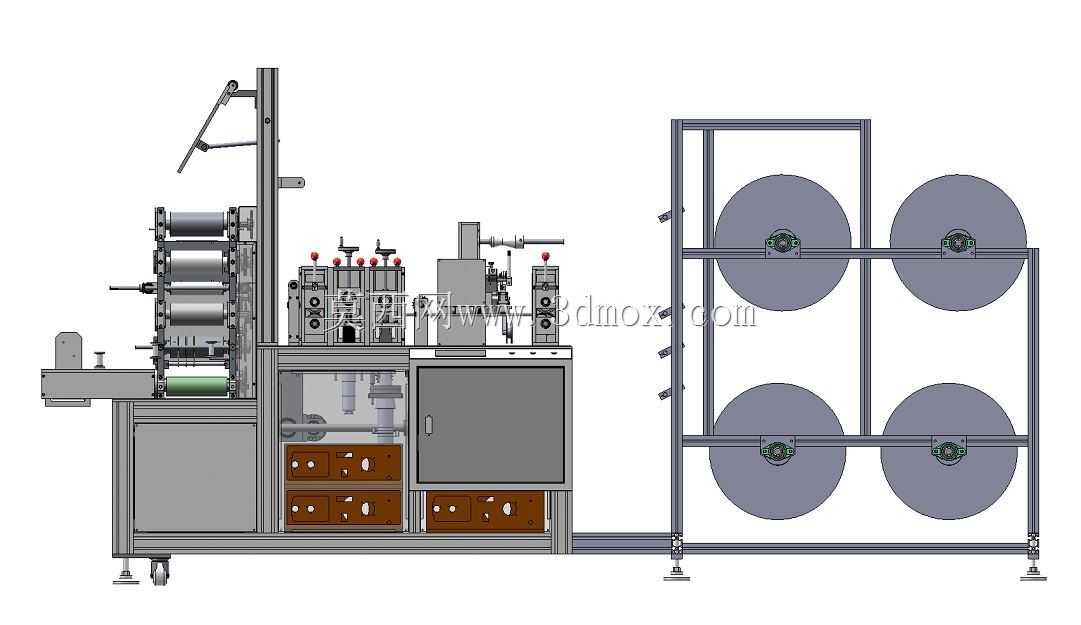

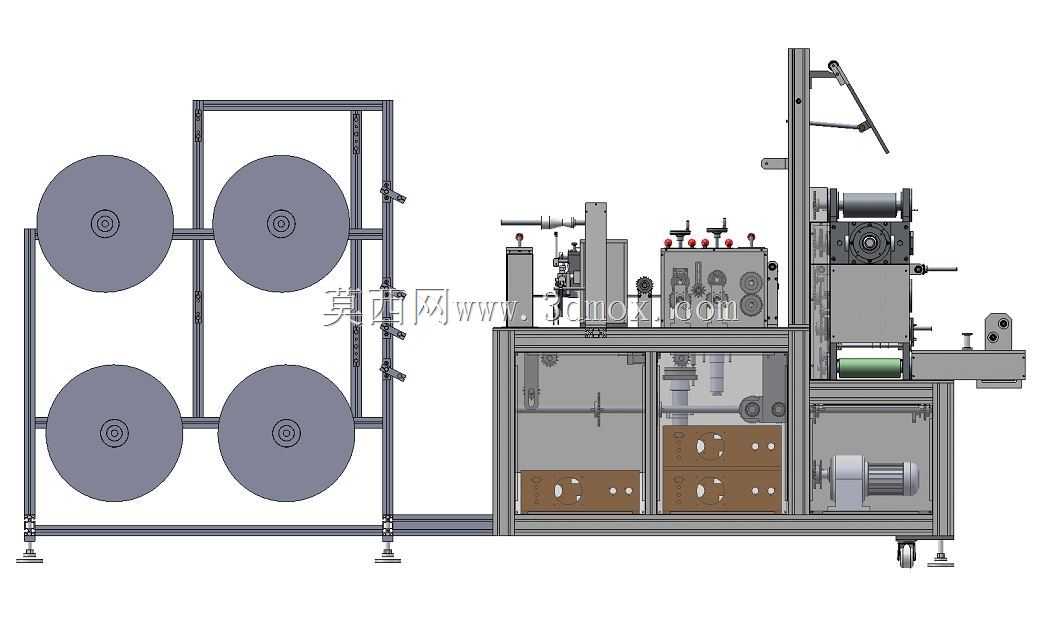

　　从安装边界来看，整条产线总长度约六米，放卷架宽度约一米八，主机段宽度约一米二，设备最高点为放卷架顶部，约两米一，车间布置时需在放卷架侧预留不少于一米的换料操作空间，主机操作侧预留零点八米以上的巡检通道，输出端可直接对接耳带焊接机或料箱收集位。设备底部采用可调脚杯支撑，可补偿地面平整度误差，机架拼接处设置定位销，保证分体两段的安装同轴度。在实际防护用品生产场景中，该设备承担口罩生产前段的核心成型工序，替代传统多机台分散加工的模式，从多层原料上料到本体片材输出全程自动化连续运行，生产节拍稳定，成品一致性高，结构设计上充分考虑了无纺布柔料输送的张力控制、超声波焊接的压力调节、易损辊件的快速拆装以及日常清洁维护的可达性，调机时可通过更换花辊、调整折布导轨与裁切参数适配不同规格的折叠口罩生产，三维模型中各机构的装配关系、运动部件的行程空间与管线排布均完整还原，可直接用于产线方案评审、结构优化与非标设备开发参考。
