重载万向脚轮平板运输台车结构

　　这套结构围绕车间内部重载转运需求展开，核心是一块矩形承载平板与四只带制动万向脚轮组成的移动底盘。平板作为直接承载面，可放置工装夹具、装配半成品、物料箱或小型设备，适用于机加工车间工序间周转、装配线旁物料配送、维修工位工具转移以及仓储区域短距离搬运。单台承载能力按1000kg级别考虑，脚轮选型、板厚和紧固件布置都围绕这一载荷边界进行匹配。

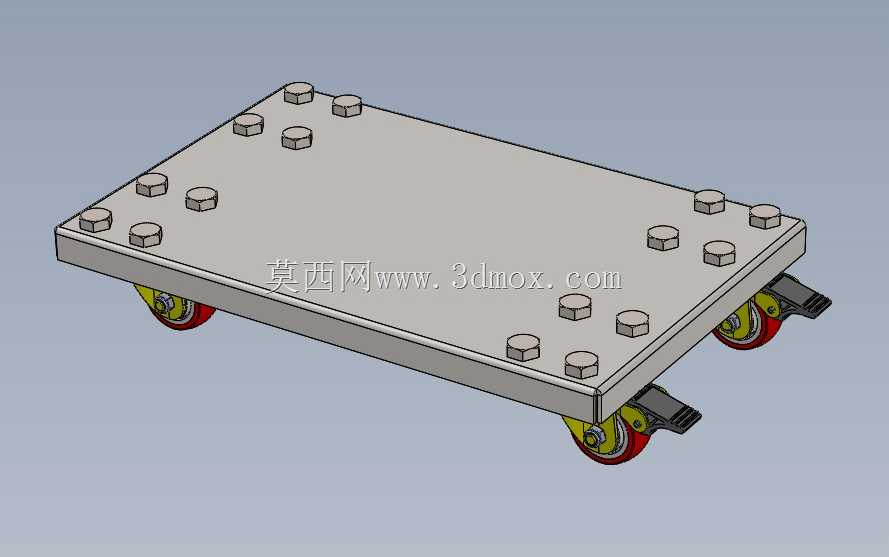

　　从使用方式看，台车不需要外接动力，依靠人工推行即可完成转向和移位。四只脚轮均采用万向回转结构，其中脚轮上带有制动踏板，停车后可压下踏板锁定滚轮，避免台车在斜坡、装配受力或人员误碰时发生滑移。对于需要频繁改变行进方向的狭窄通道，万向轮能够减小转弯半径；在设备旁临时定位时，制动机构又能提供稳定支撑。脚轮安装位置靠近平板四角，但并未贴到最外缘，这样既保证支撑跨距，又给轮体旋转、踏板操作和侧向摆动留出空间。

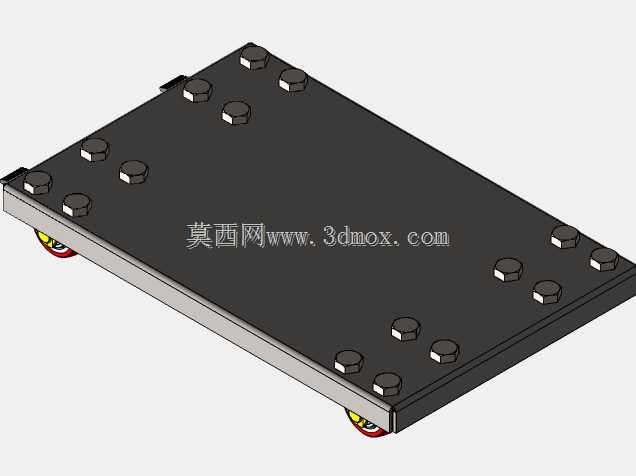

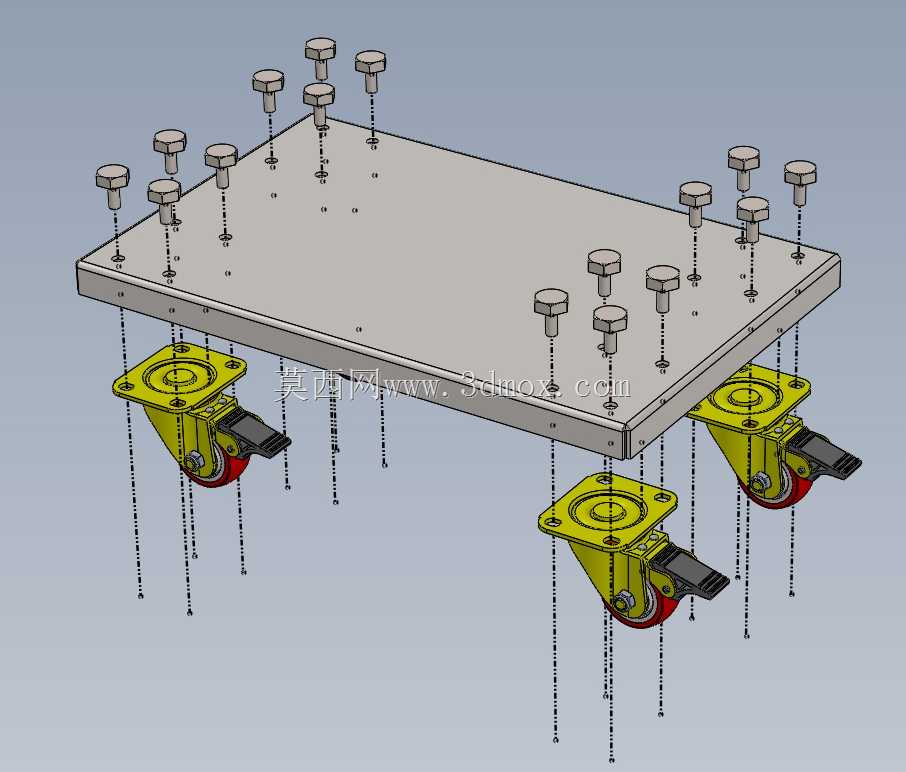

　　承载平板采用平直钢板形式，上表面保持完整，便于堆放不同外形的工件，也方便后续加装挡板、推手、限位块或缓冲垫。板面上分布有多组安装孔，孔位与脚轮顶部法兰孔对应，同时也可作为扩展附件的固定点。脚轮通过螺栓从平板上方向下穿入，与下方轮架法兰形成夹紧连接。这种装配方式有利于现场维护：当滚轮磨损、轴承卡滞或制动件失效时，可拆出对应螺栓单独更换脚轮，不必整体报废台车。螺栓数量较多，说明连接设计没有只依赖单颗紧固件承受偏载，而是通过法兰面多点固定来抵抗启动、制动、转弯和冲击载荷。

　　结构建模时需要重点检查几处干涉关系。其一是脚轮回转半径，万向轮在绕竖直轴旋转时，轮架、滚轮和制动踏板不能与平板边缘或下方加强件相碰；其二是螺栓装配空间，平板上方要预留放入螺栓和工具的位置，下方要保证螺母或法兰孔对齐；其三是满载时的离地间隙，轮架顶部与平板下表面应贴合可靠，滚轮在受载变形后仍不能摩擦底板。若平板跨度较大，还应在底部增加槽钢或方管焊接加强梁，以降低薄板中部挠曲，避免承载面出现明显凹陷。

　　外形边界方面，平板长度和宽度决定物料堆放面积，脚轮外缘则决定整车通过宽度。设计通道宽度时，不能只按平板尺寸计算，还要计入万向轮转向后伸出的轮廓以及人员推行所需余量。台车高度由脚轮高度、平板厚度和可能增加的垫高层共同决定，较低的重心有利于重载搬运时防倾翻。若运输高而窄的工件，应在平板上增加定位框或绑缚点；若运输零散小件，则可配合物料框使用，防止推行过程中滑落。

　　从受力思路看，垂直载荷经平板传递到四个脚轮法兰，再由轮架、回转轴承和滚轮传到地面。实际推行中还会产生水平摩擦力、转弯侧向力和经过接缝时的冲击，因此脚轮支架采用加厚钢板成型，滚轮选用适合车间地面的硬质耐磨轮面，以兼顾承载能力和滚动灵活性。整体结构并不复杂，但孔位协调、轮系选型、制动可达性和维护空间是建模与落地时的关键。
