手动折叠仓储搬运手推车结构设计

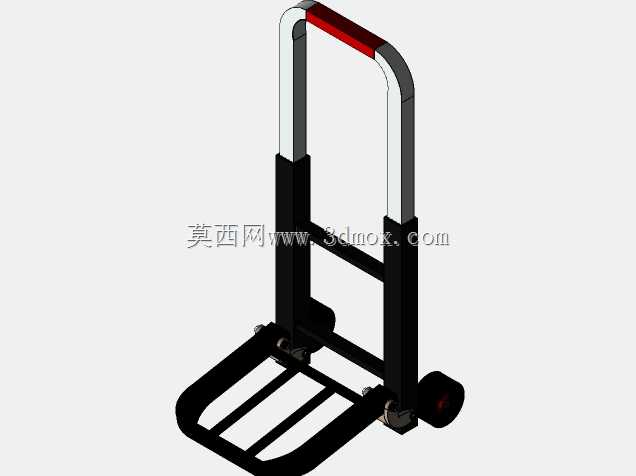

　　这款手动折叠搬运手推车的三维结构，面向仓库、车间、快递网点、商超后场以及短途物料转运场景，主要解决单件或少量货物在狭窄通道、电梯、货车尾板与工位之间的人工搬运问题。与固定式平板推车不同，该方案采用立式拉杆加前置货叉的布局，空载时可收拢，占用空间小，适合随车携带或在工具间、门岗、维修班组内存放。

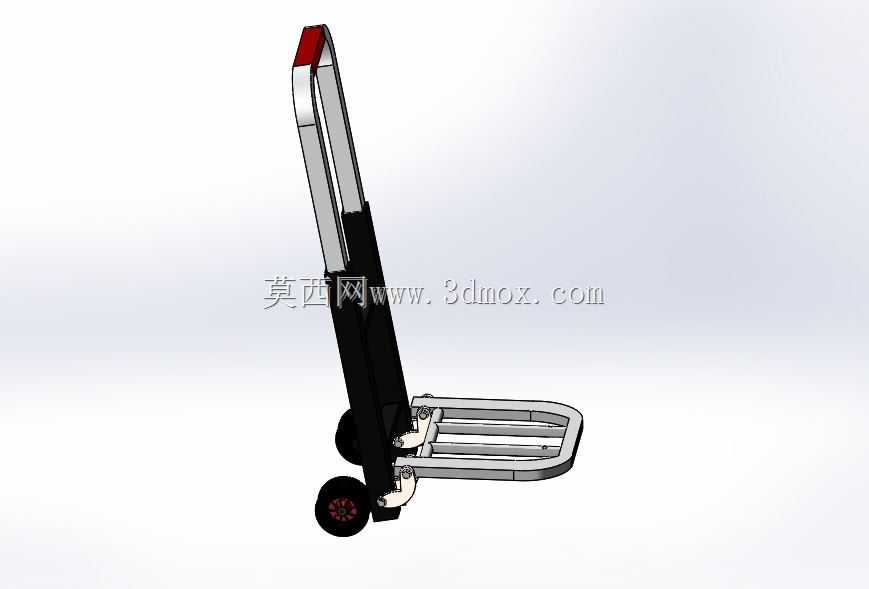

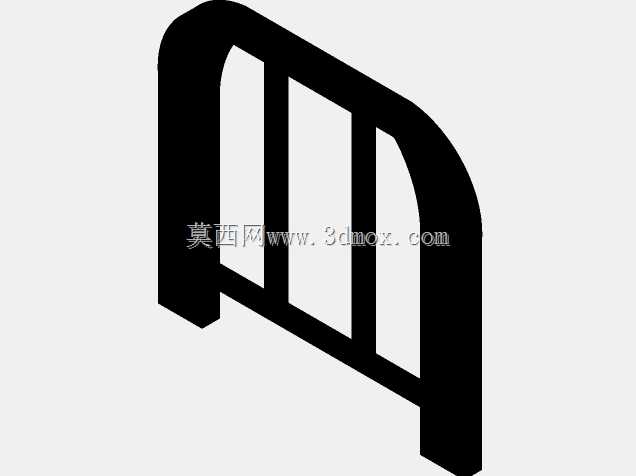

　　从实际使用逻辑看，操作者将底部两根平行承载臂伸入纸箱、周转箱、料筐或托盘下方，向后倾斜车体，使货物重心落在两轮支撑轴线附近，再通过顶部把手牵引移动。承载臂采用开口式框架，前端做圆弧过渡，既便于插入货物底部，也能减少对包装底面的刮擦。臂体之间保留镂空区域，在保证托举宽度的同时降低自重，日常清理缠绕物、检查焊缝或更换紧固件时也更方便。

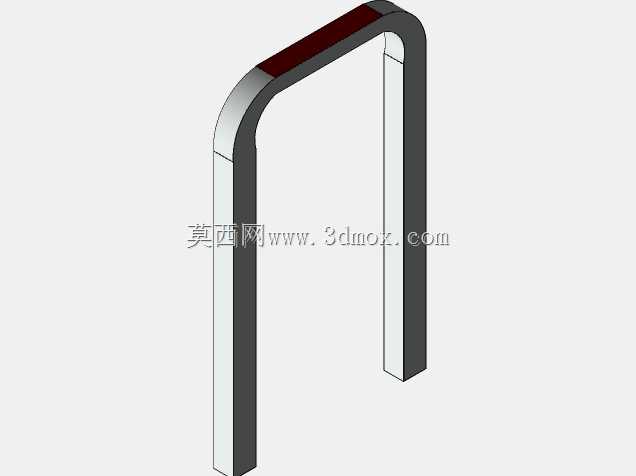

　　立柱部分是受力传递的核心。模型中可以看到把手、竖梁与底盘铰接区域形成连续传力路径，牵引时的弯矩通过竖梁向下传递至轮轴和货叉连接处。顶部握把高度按照成人站立牵引姿态设置，使手腕、肩部与车身倾斜方向保持自然角度，避免过度弯腰。握把端部设置红色标识件，既提升车间内的可视性，也可作为防撞缓冲结构。竖梁侧面的黑色构件承担外观包覆与防护作用，能够遮挡部分铰接间隙，降低衣物、捆扎带卷入的风险。

　　行走部分采用双轮布置，轮子位于承载臂后段，靠近整车重心。这样设计的好处是，载货倾斜后，大部分重量由车轮承担，人手只需要维持平衡和转向，而不是垂直抬升全部货物。轮体选用小直径实芯轮风格，适合环氧地坪、水泥地面、货车尾板和室内通道；轮轴位置与底盘支架预留装配间隙，便于后期根据地面条件更换橡胶轮、聚氨酯轮或带刹车脚轮。轮支架处可见紧固件与加强板结构，维修时可单独拆换轮组，不必整体报废车架。

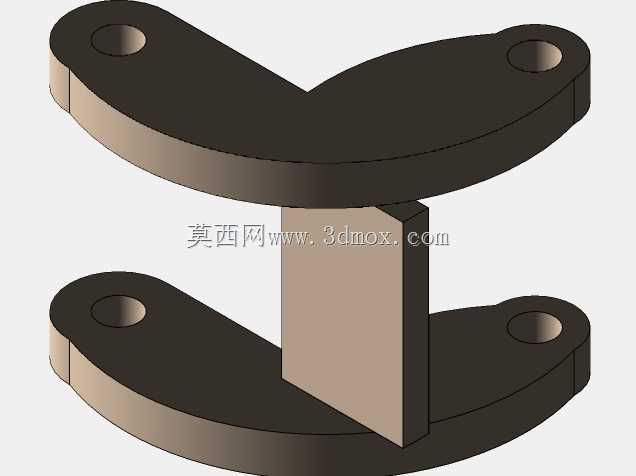

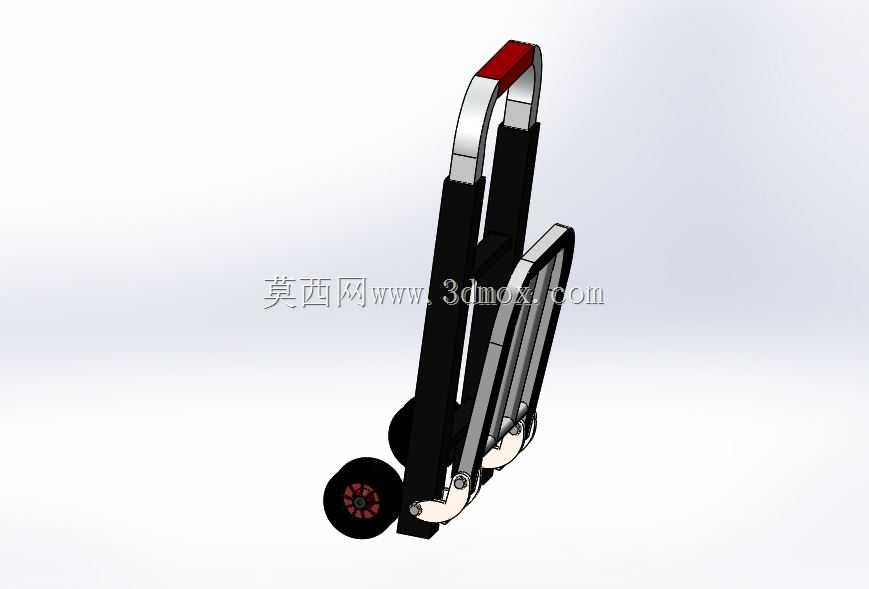

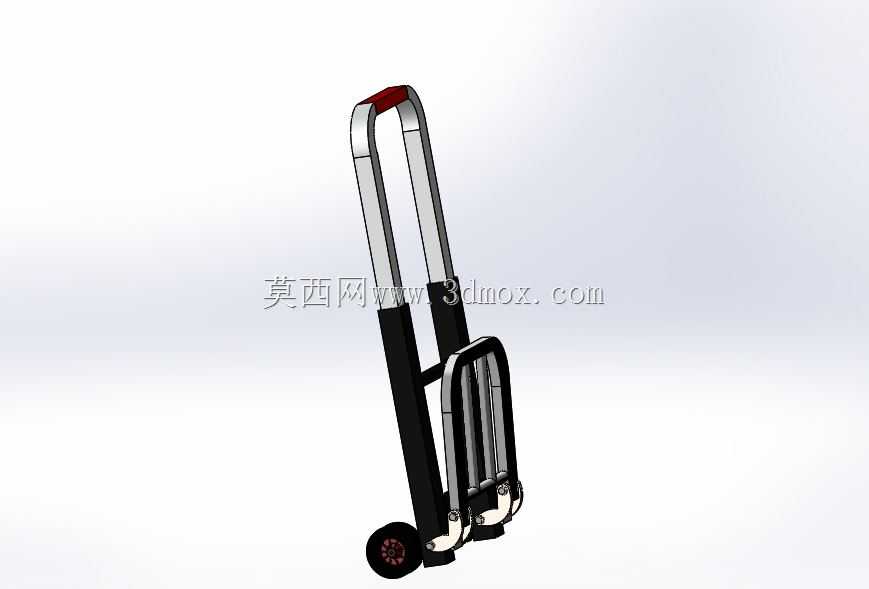

　　折叠功能围绕收纳和快速展开展开。车体在不使用时，承载臂可向立柱方向收拢，整体厚度明显减小，能够放入面包车侧门、工具柜旁或货架间隙。展开后，铰接点需要承担货物偏载带来的反复冲击，因此结构设计上不能只依赖薄壁管材外形，应在转轴区域设置衬套、铆接轴或螺栓锁紧件，并控制铰接间隙。若用于频繁装卸场景，还可在折叠定位处增加弹簧销或卡位缺口，使展开状态不会因路面颠簸而意外回折。

　　尺寸边界方面，此类手推车的宽度主要由底部承载臂决定，需兼顾货物支撑面积与通道通过性。承载臂长度应覆盖常见纸箱和周转箱的底面进深，过短会导致货物前倾，过长则增加插入和转向难度。整车折叠后的高度接近立柱长度，运输时应重点考虑竖直存放空间；展开工作时，车体向后倾斜，后方需要留出操作者站立和退步距离，不宜紧贴墙面或流水线边缘。货叉离地高度要控制在较小范围，以便插入低位货物，但也要保证轮子越过门槛、地缝和尾板接缝时不卡滞。

　　建模时可将整车拆分为把手组件、竖梁组件、折叠铰接组件、货叉框架、轮轴支架和轮子六个层级。管材类零件适合用焊件或钣金思路建立，圆弧弯管处需保证中心线连续；货叉框架关注外轮廓、横梁间距和连接端板；轮轴支架要体现同轴关系，避免两轮出现偏摆。渲染表达中，金属车架、黑色防滑包覆件、红色握把端件与黑色轮子形成明确材质区分，能够帮助评审人员快速识别操作区、承载区和行走区。

　　在结构选型上，该类小车不适合搬运超高、重心不稳或远超额定载荷的货物。对于箱装件、袋装件、小型工装和周转料盒，它具有灵活、低成本、维护简单的优势；若需要在坡道上长期使用，则应重新校核轮轴、铰接点和把手强度，并考虑增加轮刹、绑带挂钩或防滑挡块。整体方案以轻量化、可折叠、易维护为核心，在人工辅助搬运环节具有较强的通用性。
