重型回转式台虎钳夹持工装结构

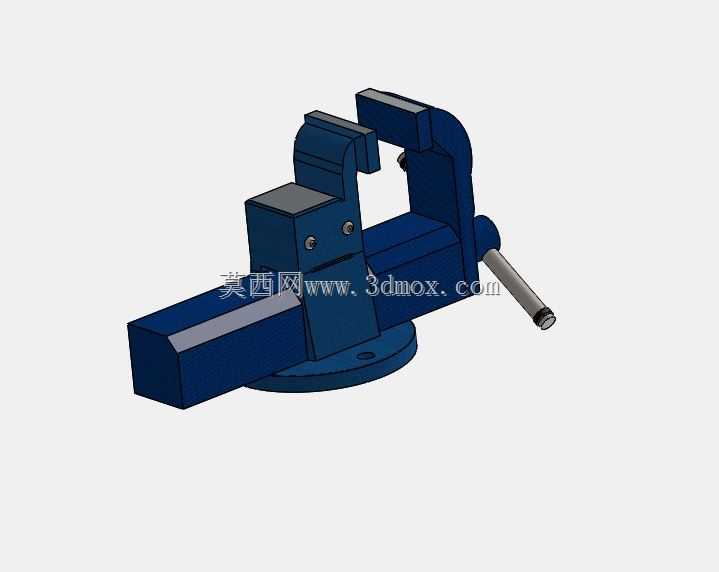

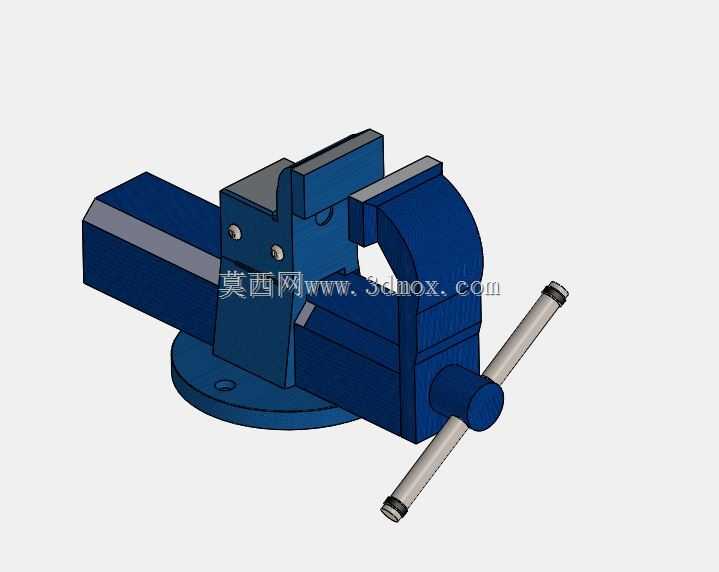

　　这套台虎钳三维结构面向钳工修配、机加工序间装夹、小型焊件定位和维修车间日常拆装作业，属于车间工位上使用频率很高的通用夹持工装。模型把固定钳体、活动钳身、丝杠螺母副、回转底盘、锁紧手柄和钳口压板等部件完整表达出来，结构关系清晰，能够直接用于工装方案评审、工位布局校核以及夹持机构教学演示。

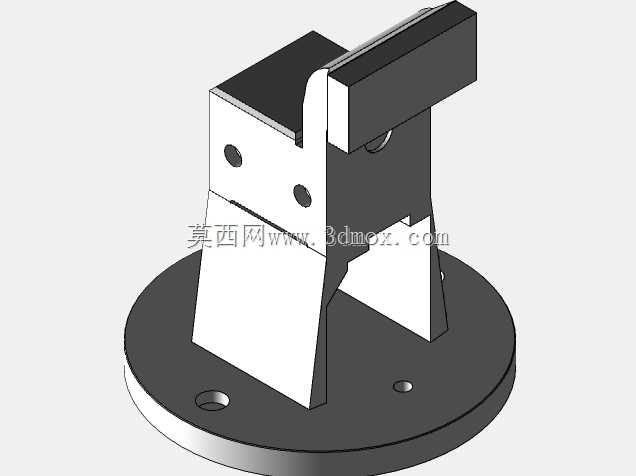

　　从实际用途看，台虎钳通常安装在钳工工作台、维修工位或小型加工辅助台面上，用来夹紧棒料、板件、异形壳体和待修零部件。工件被夹紧后，操作人员可以进行锯削、锉修、攻丝、去毛刺、轻量装配、拆卸和尺寸复检。回转底盘的加入，使钳身能够相对底座绕竖直轴线调整角度，在长件斜向装夹、配合划线平台找正、避让操作者站位时更灵活；底盘周边设置锁紧结构，角度确定后可将钳体固定，避免锉削或敲击时发生转动。

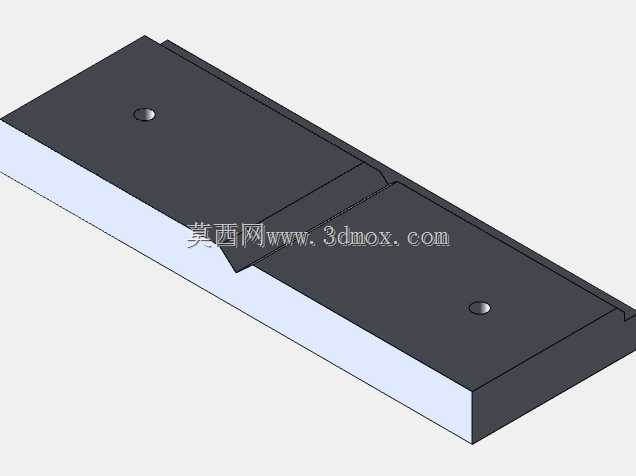

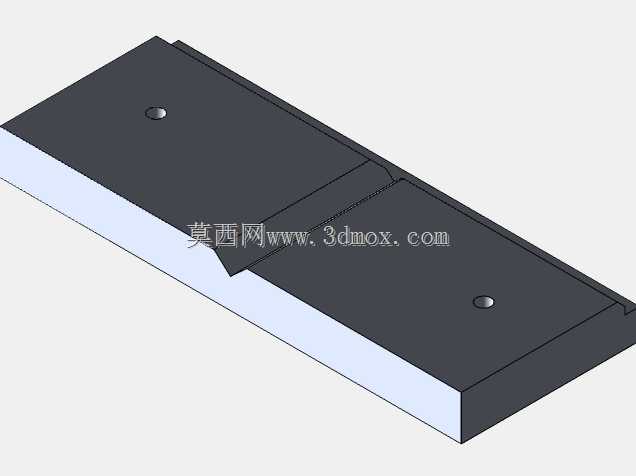

　　夹持功能主要由丝杠传动实现。转动穿装在活动钳身上的长手柄，丝杠带动活动钳身沿导轨方向平移，从而改变固定钳口与活动钳口之间的开口距离。该结构传力直接、增力效果明显，操作者用较短手柄即可获得较大的夹紧力。模型中手柄两端做了限位和握持端头，防止施力时滑脱；钳口位置设置可更换压板，压板表面的齿纹用于增加摩擦，夹持毛坯件时不易松动。对于精加工面工件，实际使用时往往在齿面钳口上附加铜质或铝质软钳口，以减少压痕，这一点在工装设计时需要预留钳口压板的更换空间。

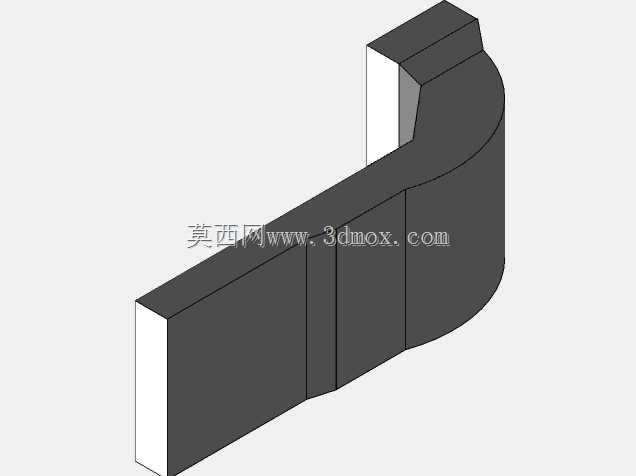

　　结构设计上，固定钳体与底座承担主要载荷，截面采用厚重的箱形和肋板组合，能够抵抗夹紧反力和偏载弯矩。活动钳身与固定钳体之间通过滑动导向面配合，导向长度不宜过短，否则在夹持偏心工件时容易出现翘动和夹持不稳。回转底盘下方需要与工作台面可靠连接，常见方式是采用螺栓穿过底盘安装孔固定在木质或钢制工作台面上；若用于频繁敲击、强力锯切的工位，应增加底盘与台面的接触面积，并在工作台下方设置加强梁，避免局部台面变形。

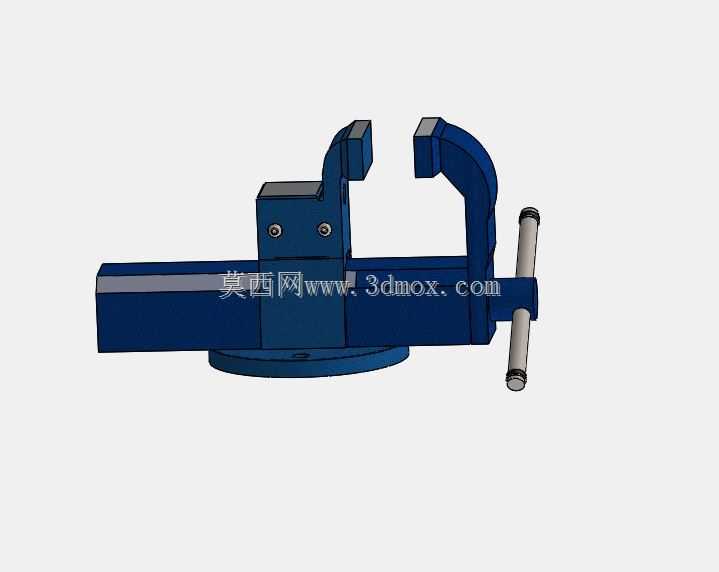

　　外形边界方面，这类虎钳的占地轮廓主要由底盘直径、钳身长度和手柄回转半径决定。布置工位时，不能只看钳体本体投影，还要给长手柄留出完整旋转空间。手柄在水平状态下会向钳体侧前方伸出，操作者站立位置、台虎钳与台边距离、后方工具挂板位置都应提前校核。钳口高度决定工件被夹持后的上沿位置，若工件需要在钳口上方进行划线或钻孔，应保证钳口顶面与操作者肘部高度、钻床工作台高度相协调。钳口张开范围则决定可容纳工件的最大尺寸，长条形工件可沿钳口宽度方向放置，异形件则需评估夹持点是否落在钳口有效接触区内。

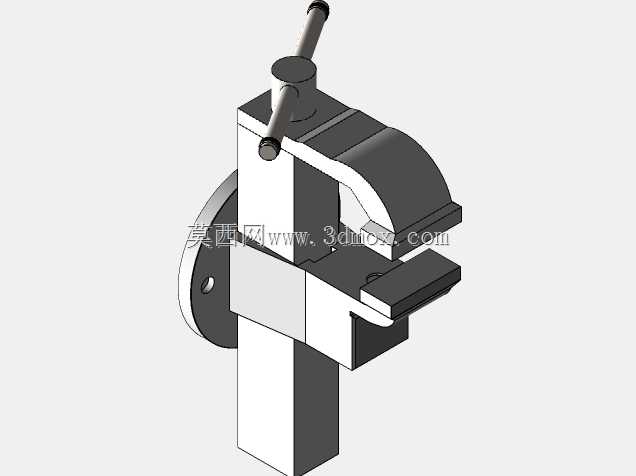

　　从建模细节看，活动钳身、固定钳体、底盘、丝杠、手柄和钳口螺钉之间的装配层级明确，滑动方向、旋转轴线和锁紧关系均有体现。工程应用中，可在此基础上进一步检查丝杠行程与最大开口是否匹配、钳口压板螺钉是否便于更换、底盘锁紧件是否会与工作台安装螺栓干涉，也可以衍生设计液压增力虎钳、气动快速夹紧虎钳或CNC机用平口钳。对于设备选型人员，该结构能够帮助判断虎钳在维修工位、装配线旁和实训车间中的安装边界；对于结构设计人员，则可参考其传力路径、导向比例和回转锁紧方式，完善同类夹持工装的细节设计。
