多连杆伺服夹持机械手爪结构

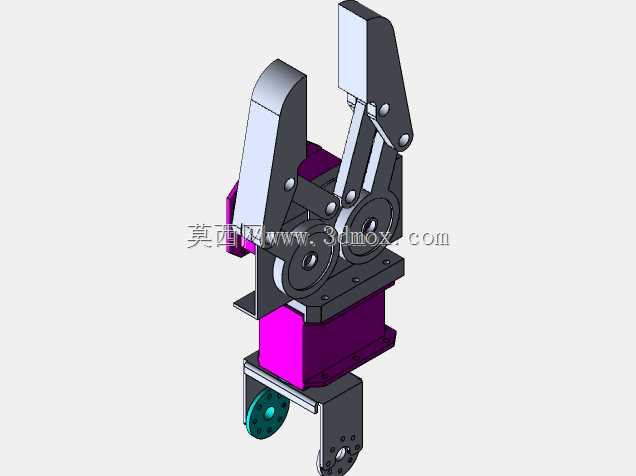

　　这套结构面向机器人末端执行器与小型自动化工位的夹持需求，核心由底部驱动单元、中部支撑座、双侧连杆放大机构和上方对称夹指组成。整体采用立式布置，驱动源置于下方紫色基座区域，通过旋转输出盘与连杆组传递运动，使两侧夹指绕固定铰点同步开合，适合在有限空间内完成工件抓取、定位和搬运动作。

　　从实际用途看，该类手爪可用于教学实训平台、轻工装配线、检测上下料工位以及小型零件转运场景。夹指呈长条形并向工作区上方延伸，能够伸入治具、料盘或工装间隙中取放工件；对称连杆布局保证左右夹持动作基本同步，降低偏载导致的工件歪斜风险。底部输出端还保留了盘状连接结构，可与舵机、伺服电机或小型旋转执行器配合，实现夹紧动作与姿态调整的集成。

　　设计思路上，模型没有采用直接推拉夹爪的简单形式，而是通过多组铰接板、摇臂和销轴构成力传递链。驱动端的小角度转动经连杆转换为夹指较大范围的开合运动，同时利用连杆死点附近的几何关系提升闭合状态下的自锁趋势。夹指内侧形成相对的夹持面，可根据被夹物体外形更换垫块或增加橡胶、聚氨酯贴面，以适应圆柱件、薄片件、盒状件等不同目标。各铰接点均以销轴定位，板件之间留有运动间隙，装配时需要控制同轴度和侧向间隙，避免连杆在高速开合时卡滞。

　　外形与安装边界方面，下部基座近似矩形箱体，承担驱动元件安装和整机固定功能，底面可预留螺孔与设备法兰、机器人腕部或工位支架连接。中部立板向上支撑铰点轴系，将驱动力从低位执行器引导至高位夹持区；两侧夹指张开后在顶部形成较宽入口，闭合后夹持中心位于机构对称轴附近。整机高度明显大于底座宽度，因此在选型时应关注悬臂夹指带来的弯矩，安装面需要保证足够刚度，必要时在基座下方增加定位销或加强肋。

　　工程建模时，连杆长度、铰点位置和夹指起始角是决定夹持行程与夹紧力的关键参数。若目标工件尺寸变化较大，可优先调整夹指铰接孔位或末端夹持面厚度，而不是随意改变驱动盘半径，因为驱动盘与连杆的相位会影响闭合终点的机械增益。销轴与板件孔之间建议按转动配合处理，支撑座上的同轴孔需在装配环境中校验干涉；夹指完全打开和完全闭合两个极限位置都应保留运动包络检查，尤其要注意手指内侧、连杆外侧与工件或周边治具的安全距离。

　　该结构的价值在于把驱动、传动、夹持和安装接口集中在一个紧凑模块中，既能作为独立抓取单元固定在专机上，也可作为机器人末端工具进行扩展。调试阶段可先空载验证两侧手指同步性，再以低载荷工件测试夹持力和重复定位；若用于易碎件，应在驱动控制中加入力矩限制，并在夹指接触面增加弹性补偿，使机构在保证抓取可靠性的同时减少表面压伤。
