ER16型主轴夹头锁紧开口扳手

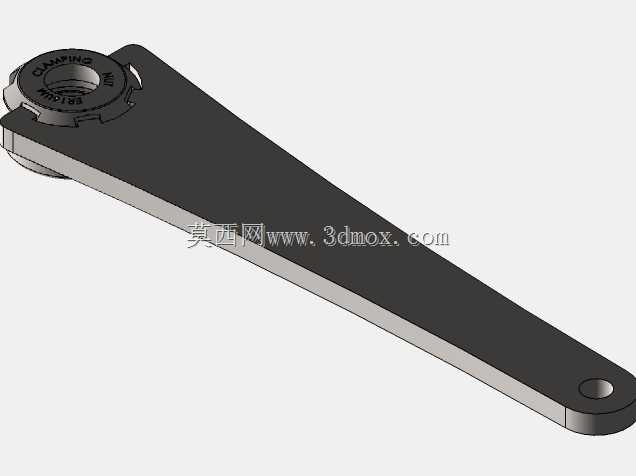

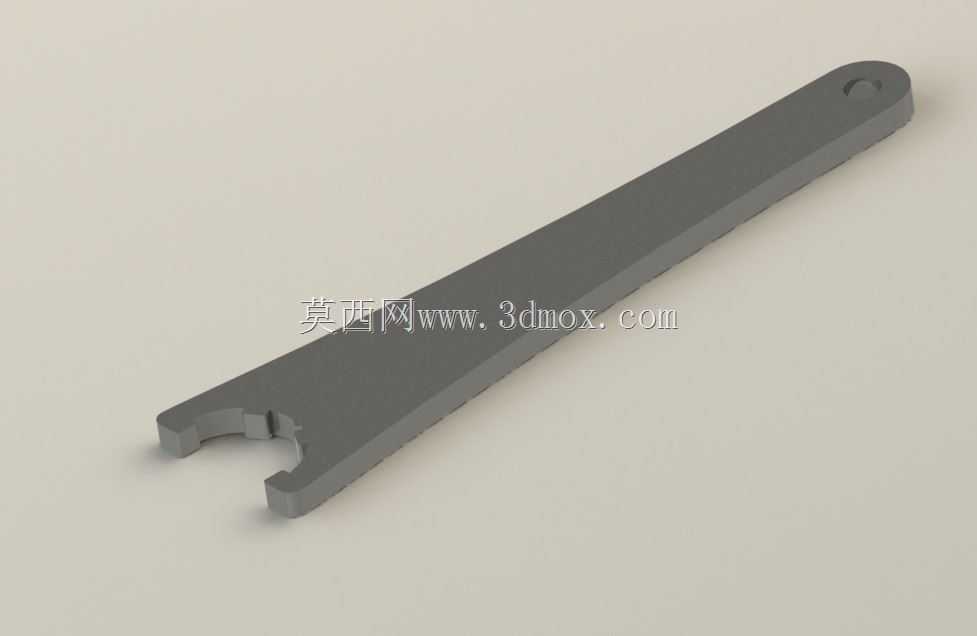

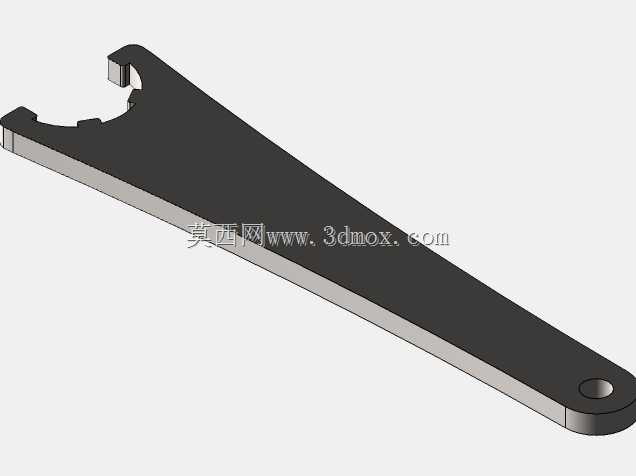

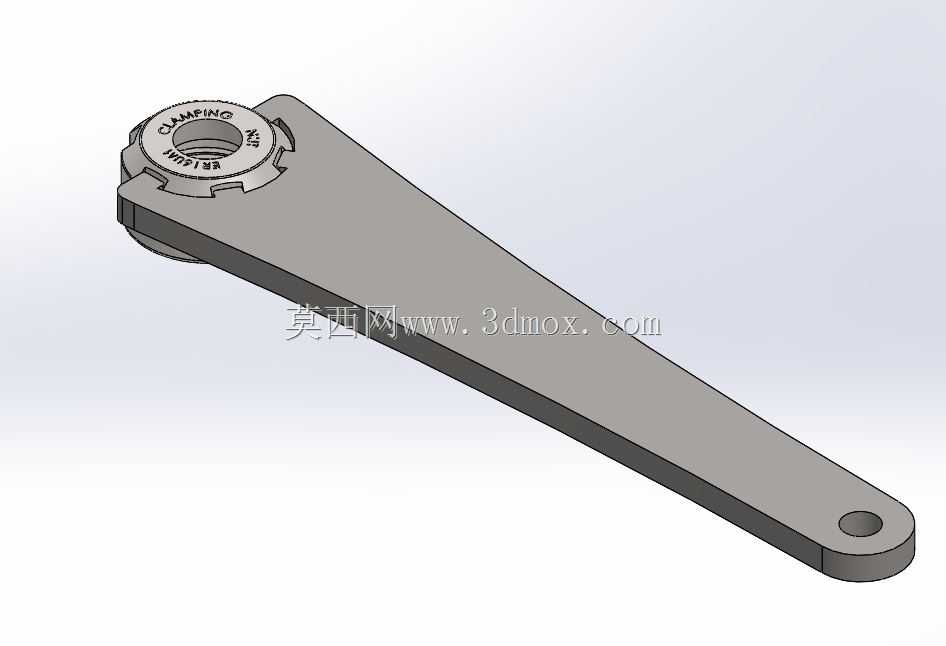

　　在数控加工车间的日常换刀作业里，ER弹性筒夹的螺母锁紧与松卸是频次极高的操作，这款开口式ER16锁紧扳手就是针对该工序设计的专用手动工装。不同于通用活动扳手或呆扳手，它的卡口轮廓完全匹配ER16锁紧螺母外缘的卡槽凸起，作业时不会出现打滑、啃伤螺母棱角的问题，在立式加工中心、数控车床、雕刻机、走心机以及带ER主轴的动力头工位上都能直接使用。从结构设计逻辑来看，整体采用长柄一体式锻造或铣削成型思路，手柄末端开设悬挂孔，闲置时可挂在工具墙的挂钩上，避免和其他零散刀具混放磕碰。长力臂的布局是核心考量：ER螺母的推荐锁紧扭矩通常在数十牛米区间，柄身长度经过力矩换算，操作人员单手施加常规握力即可达到可靠夹紧力，既不会因为力臂过短导致锁不紧、

　　刀柄在高速切削时松动跑刀，也能避免力臂过长造成过载，把ER筒夹压变形甚至拉伤主轴端面螺纹。扳手头部的开口叉型结构做了加厚处理，卡口两个受力面和螺母卡槽的接触面积做了匹配优化，拧紧时载荷均匀分布在卡槽两侧，不会像通用扳手那样仅接触棱边，长期使用后也不会把螺母的卡位凸台掰崩。头部和长柄衔接的位置做了平缓的过渡圆角，没有尖锐的应力集中缺口，在反复施加扭力的工况下，这个过渡区不会出现疲劳断裂。柄身截面采用扁长矩形，握持时贴合手掌发力方向，表面没有多余的凸起结构，在主轴周边狭小的换刀空间里活动时，不会勾挂气管、冷却水管或者机床防护门密封条。从安装边界和作业空间适配角度讲，ER16螺母对应的主轴端外径、筒夹规格是行业通用尺寸，

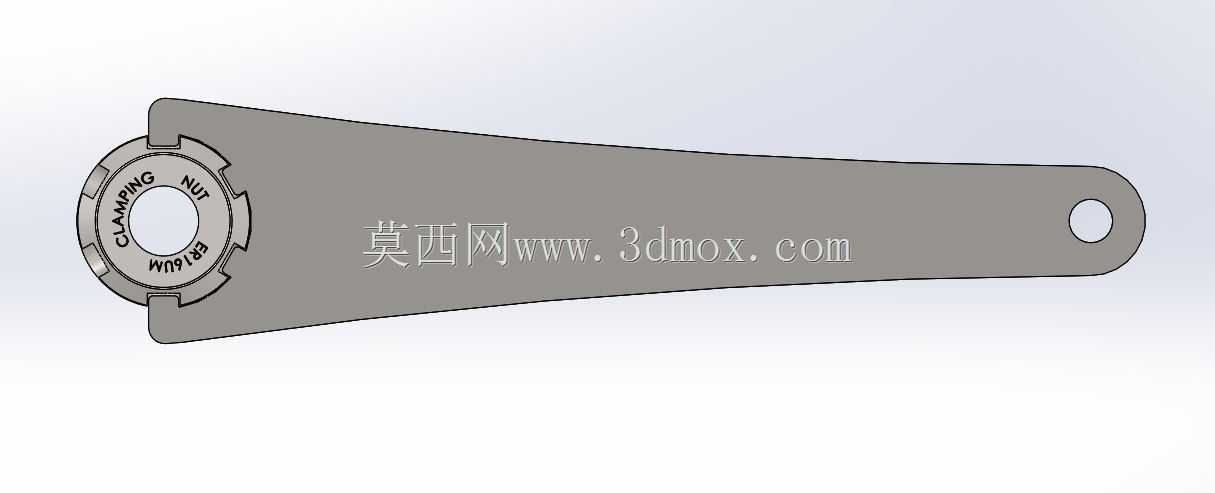

　　扳手头部开口的跨距、卡口深度完全贴合ER16螺母的外廓尺寸，作业时将卡口水平卡入螺母的卡槽内，扳动过程中手柄的回转半径提前做了避让校核，在多数小型加工中心的主轴端面到刀库/防护门的有限间隙里，都能完成近30度到60度的回转行程，不需要额外搭配接长管。实际产线应用中，这类扳手常和ER20、ER25、ER32的同系列扳手成套配置，不同规格对应不同直径的螺母，不会出现混用情况。在高速雕铣机工况下，刀具更换频繁，操作人员每次换刀都需要先松开螺母、更换筒夹内的铣刀/钻头，再重新锁紧，专用扳手的卡口可以一步卡入定位，不需要反复调整对位角度，大幅缩短换刀辅助时间。针对木工雕刻机这类粉尘较大的工况，扳手整体为实心金属结构，没有镂空或缝隙堆积木屑，

　　日常用压缩空气吹扫即可清理，维护成本极低。设计阶段的三维建模过程中，需要先实测ER16锁紧螺母的外缘卡槽间距、凸台厚度、螺母外径，再反向推导扳手头部开口的宽度与深度，卡口侧面预留微量间隙，方便手动快速卡入，同时间隙量控制在极小范围，避免扳动时出现旷量冲击。柄身的长度设定同时兼顾力矩需求和操作空间，过长的柄身会在小型机床的封闭加工腔内无法摆动，过短则需要操作人员施加过大的腕力，长期使用容易造成手部疲劳。手柄末端的悬挂孔孔径适配车间常规的工具挂钩直径，孔边做倒角处理，挂取时不会刮伤工具板表面。整个零件没有可拆卸部件，不存在长期使用后连接件松动的隐患，整体刚性足以承受换刀时的冲击扭力。在模具加工、五金零件批量车削、亚克力雕刻、木工开料等不同场景里，这款专用扳手都能稳定完成ER筒夹螺母的锁紧与松卸作业，避免因工具不匹配导致的螺母损坏、主轴螺纹拉伤等次生故障，是机加工工位不可或缺的基础手动工装。建模时头部叉口的两个爪部厚度经过强度校核，保证在最大允许扭力下不会发生弯折变形，柄身的平直度也有相应要求，确保发力时力线沿手柄长度方向传递，不会产生侧向分力导致扳手从螺母卡槽中滑脱。
