ER16型主轴夹头锁紧螺母结构设计

　　在数控加工中心、雕刻机、走心机以及各类高速电主轴的刀具夹持系统里，ER弹性筒夹承担着把铣刀、钻头、丝锥等回转刀具精准固定在主轴端面上的核心任务，而ER16夹紧螺母正是这套夹持机构中不可或缺的压紧元件。它的作用并不是单纯把筒夹拧在主轴上，而是通过螺纹旋合产生轴向推力，迫使ER筒夹在外锥面的约束下均匀收缩，从而抱紧刀具柄部，实现高同轴度、高刚性的刀具装夹。

　　从实际装配关系来看，这款螺母的内螺纹需要与主轴端或者ER刀柄本体上的外螺纹匹配，ER16规格对应的是常用的ER16弹性筒夹系列。螺母内部设计有与筒夹尾部卡槽配合的偏心环槽或压圈结构，旋紧过程中，螺母端面并不直接硬压筒夹，而是通过环槽带动筒夹沿轴向进入刀柄锥腔。随着扭矩增大，筒夹外锥面与刀柄内锥面贴合，开槽部分向内弹性变形，均匀包裹刀具柄部。这种结构能够把螺纹拧紧力转化为稳定的径向夹持力，既保证刀具在高速旋转时不打滑、不窜动，也有助于减小跳动，提高加工表面质量。

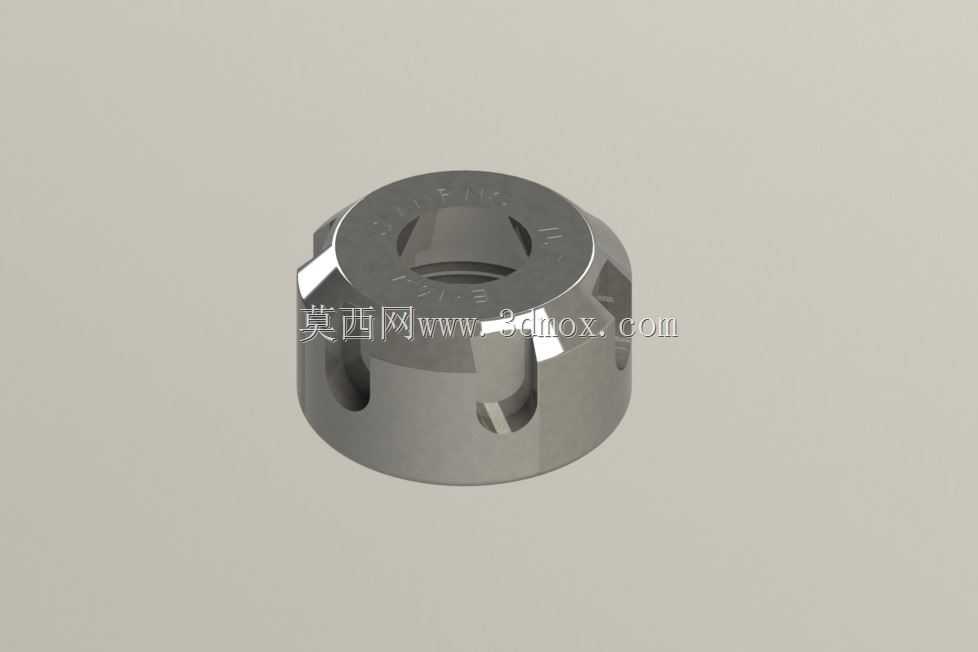

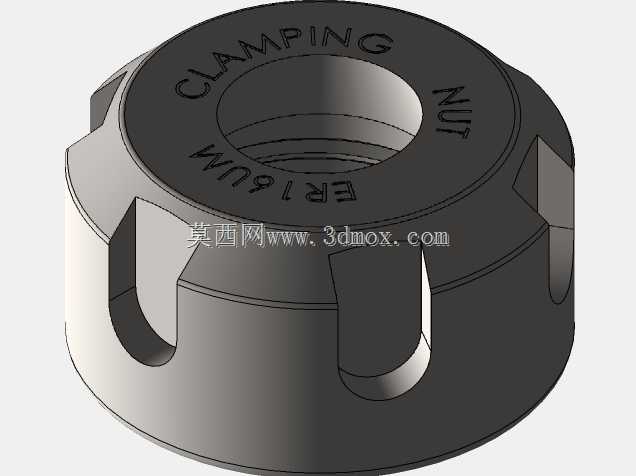

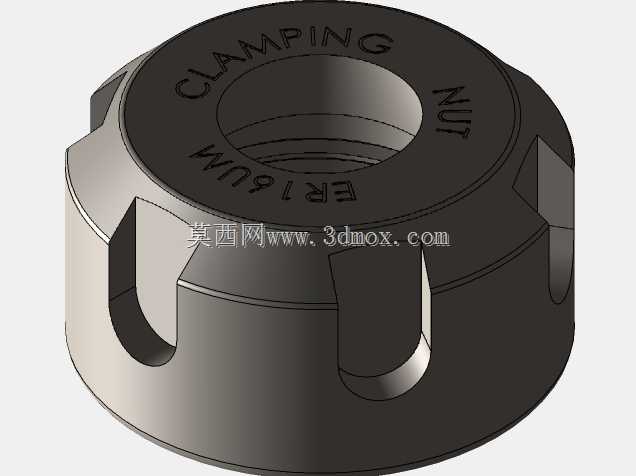

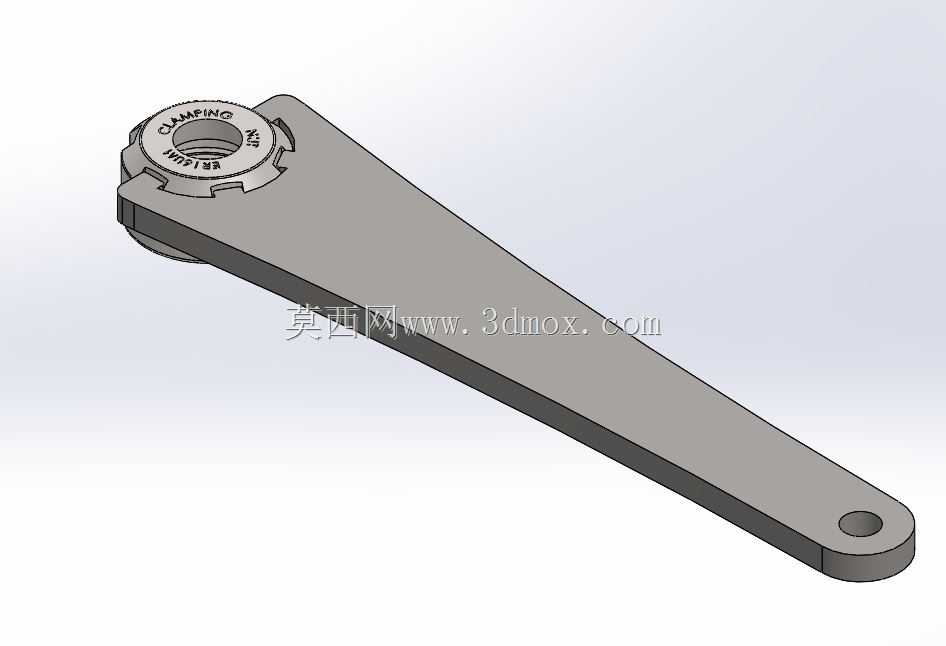

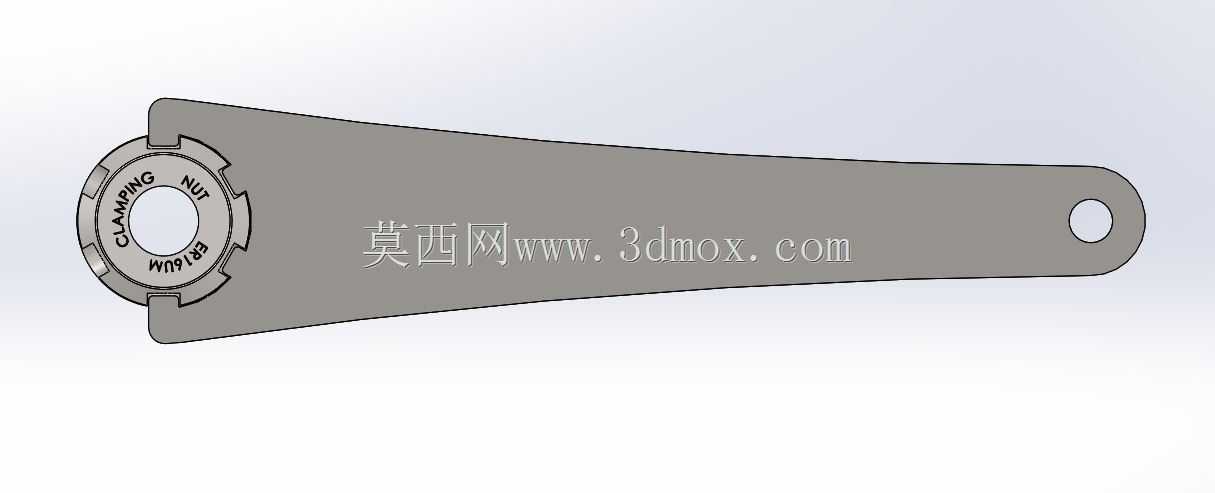

　　外形上，该螺母采用矮圆柱型本体，外周并非光滑圆面，而是布置了多个对称分布的扳手受力平面或卡口位。这样的造型主要服务于两种锁紧方式：一类是使用钩形扳手或ER专用扳手卡住外周平面施加扭矩；另一类是在紧凑空间内通过卡口结构快速旋合。螺母端面可见环形分布的字符标识区域，通常用于标注规格、螺纹方向或夹持范围，便于车间在多种ER规格混用时快速辨认。本体上开设的槽位不仅减轻了部分质量，也为扳手咬合、排屑和散热留出空间，在高速主轴频繁换刀的场景下更具实用性。

　　设计这类零件时，首先要控制的是内螺纹与端面、外锥配合基准之间的同轴度。若螺母螺纹轴线相对主轴回转中心偏斜，旋紧后会造成筒夹单侧受力，刀具夹持状态失衡，直接表现为刃口跳动增大、孔加工尺寸漂移以及精加工表面出现振纹。因此建模过程中需要把螺纹中心线、螺母支承端面、环槽配合面建立在同一基准轴系上，并对端面跳动、螺纹中径配合和环槽位置留出合理公差。

　　其次要关注轴向受力路径。螺母在拧紧时承受的是周期性轴向压缩与扳手扭矩的复合作用，尤其在铝合金、石墨、铜电极等小刀具高速加工中，操作者往往需要反复锁紧和松开。若壁厚过渡不均、槽口边缘应力集中，容易在卡口根部产生微裂纹。模型中在槽孔与外圆相交处保留圆角过渡，避免尖锐内角；端面承压区保持足够接触宽度，使旋紧力能够均匀传递给筒夹，而不是集中在局部点面上。

　　安装边界方面，ER16螺母的外径、高度和扳手空间需要与刀柄端部结构协同考虑。螺母拧紧后不能与机床防护罩、工件夹具或刀具夹持路径发生干涉；在多轴加工头排布密集的场合，还要核对扳手旋转空间是否足够。对于内冷刀具或主轴中心出水结构，螺母中心通孔必须与筒夹内孔、刀具柄部形成贯通边界，不能因压圈结构遮挡冷却通道。模型在中心区域保留了完整通孔，既满足刀具穿过，也适配不同柄径筒夹的更换。

　　从材料与工艺角度看，这类螺母通常采用高强度合金钢经淬火、表面氧化或渗氮处理，以提高螺纹耐磨性能和端面抗变形能力。三维造型时需要体现热处理后零件仍具备的精度稳定性：螺纹不宜过长，过长会增加旋合摩擦并导致筒夹过度推进；高度也不宜过矮，过矮会削弱扳手受力刚度。外周槽位数量和角度要兼顾减重与强度，不能为了外观开槽而破坏螺纹承载截面。

　　在常见应用场景中，ER16夹头螺母多用于小功率高速主轴、精雕机、钻攻中心以及自动化换刀刀柄。它配合ER16筒夹可覆盖较小直径刀具的夹持需求，适合精密铣削、小孔钻削、攻丝和磨削等工序。维护时，螺纹与锥面需要保持清洁，若切屑进入螺母环槽，会造成筒夹回退不畅或锁紧偏心；建模时把环槽、槽孔和端面层次清晰表达，也有利于后续工程图绘制、加工工艺编排以及装配干涉检查。

　　整体来看，这个零件虽小，却直接连接主轴刚性与刀具精度。结构设计的重点不在复杂曲面，而在螺纹、承压端面、筒夹驱动槽和扳手受力位之间的几何协调；只有把这些配合边界处理准确，才能在真实机床运行中实现稳定夹持、快速换刀和可靠加工。
