KF-10带法兰空心衬套连接构件

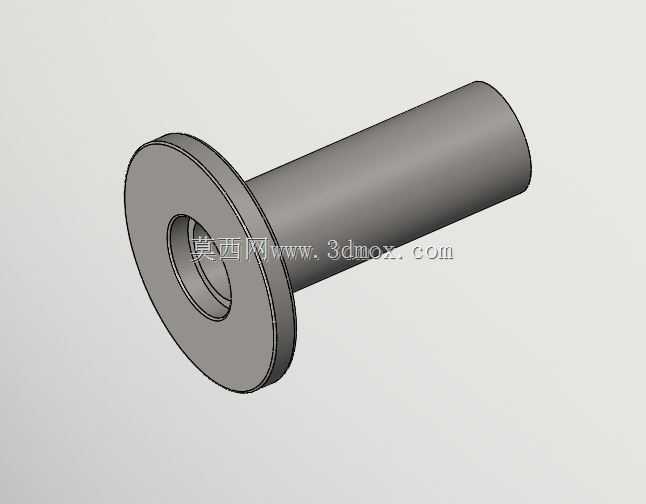

　　该构件属于带一体法兰盘的空心套筒类机械零件，整体为回转体结构，一端设置直径大于筒身的圆形法兰限位盘，筒身沿轴向贯通开设中心通孔，法兰盘中心孔与筒身内孔同轴连通，法兰盘朝向筒身的端面为垂直于轴线的平整定位面，外圆边缘做倒角过渡，筒身外圆柱面为光滑连续的圆柱面，末端外边缘同样设置倒角，避免装配时刮伤配合件。

　　从实际设备装配场景来看，这类带法兰空心衬套大量应用在通讯设备机架、小型机电产品的铰接点位、面板穿装固定工位以及轻载传动机构的导向支撑位置：筒身段可穿入待连接工件的预制安装孔内，法兰盘端面直接贴合在工件安装面外侧，起到轴向限位、承压分散载荷的作用，中心通孔既可以供螺栓、销轴等紧固件穿过完成锁紧固定，也可以作为走线通道供通讯线缆、细径气管从构件内部穿过，避免线缆外露被剐蹭磨损，同时隔绝外部粉尘、液体接触线缆外层。在通讯工具类产品的结构中，这类零件常作为外壳与内部安装支架之间的定位隔套，补偿两个安装面之间的间距，避免螺栓直接锁紧时压裂薄壁塑料壳体，同时保证两个配合件的同轴度，消除装配间隙带来的晃动。

　　设计层面首先优先保证回转特征的同轴度要求：建模时以中心轴线为全局基准，法兰盘两端面、筒身外圆柱面、内孔圆柱面全部围绕该基准回转生成，法兰盘与筒身的衔接位置采用直角过渡，保证法兰端面承压时应力均匀分布，不会在衔接根部出现应力集中断裂的问题。倒角特征的设置完全服务于装配工艺：筒身末端的外倒角可在插入安装孔时起到导向作用，即使安装孔存在小幅位置公差，也能顺利引导筒身进入孔位，无需强行压装；法兰盘外圆的倒角去除锐边，避免搬运、装配过程中划伤操作人员，也不会在工件表面留下压痕。中心通孔的孔径根据穿装件的外径预留合理配合间隙，若作为销轴衬套使用，内孔尺寸按照间隙配合公差设计，保证销轴转动或滑动时无卡滞；若作为走线隔套，内孔孔径大于线缆外径2mm以上，避免穿线时线缆外皮被孔口锐边割伤。

　　安装边界方面，法兰盘的外径是该构件的最大径向尺寸，设计安装工位时需要在法兰贴合面预留出对应直径的平整避让区域，区域内不能有凸起的筋位、焊点，保证法兰端面可以完全贴合工件表面，不会出现点接触导致的锁紧松动；筒身的轴向长度对应待穿过工件的总厚度，装配后筒身末端要么与工件另一侧表面齐平，要么略微缩进0.1-0.3mm，保证锁紧螺母或螺栓头可以完全压在工件表面，不会被筒身末端顶住出现假锁紧。法兰盘的厚度根据承载需求设定，轻载通讯设备场景下法兰厚度不需要过大，仅需承受螺栓锁紧的预紧力即可，避免不必要的重量增加；若应用在有振动的设备点位，可适当增加法兰厚度，提升承压面积，降低长期振动下法兰变形的概率。

　　从结构功能特性来看，该零件一体成型的设计避免了法兰与套筒分体装配带来的同轴度误差，不需要额外的焊接、铆接工序，既可以采用金属棒料车削加工制成，用于需要高强度、耐磨的铰接支撑点位，也可以采用注塑工艺用工程塑料批量生产，用于通讯产品的绝缘隔套、走线防护场景，金属材质的零件表面可做钝化、镀锌处理，提升防锈能力，适应户外通讯设备的潮湿使用环境；塑料材质的零件本身具备绝缘特性，可避免金属螺栓与壳体之间出现导电短路的风险。在三维建模过程中，所有回转特征优先通过旋转命令生成，减少多次拉伸、拼接带来的特征误差，倒角、内孔的尺寸参数可根据实际使用场景灵活调整，衍生出不同长度、不同法兰直径的同系列构件，适配不同厚度的安装面板与不同直径的穿装件，建模时将内孔直径、筒身长度、法兰外径、法兰厚度设置为可调参数，后续选型设计时仅需修改参数即可快速生成对应规格的模型，大幅提升同系列零件的设计效率。装配验证阶段需要将该构件导入整机装配体中，检查法兰盘与周边零件是否存在干涉，筒身穿过安装孔后是否有足够的空间放置锁紧件，中心通孔与两侧的过孔是否同轴，保证穿入螺栓或线缆时不会出现偏移卡滞的问题。
