KF10真空快装中心定位支撑环

　　KF10中心环属于小口径真空快装管路中的定位与密封承载零件，常见于实验室真空系统、半导体辅助管路、分析仪器、小型镀膜设备、检漏台架以及需要频繁拆装的负压工艺管线。它并不是单纯外观上的环形件，而是承担卡箍夹紧时的轴向定位、密封圈限位、管口对中和连接刚度传递等作用。在实际装配中，中心环放置在两段KF快装法兰之间，外圈环形轮廓与卡箍内锥面配合，内圈台阶结构则用于确定管口相对位置，使O形圈或对应密封件在压紧过程中保持均匀压缩，避免偏装、挤圈和泄漏。

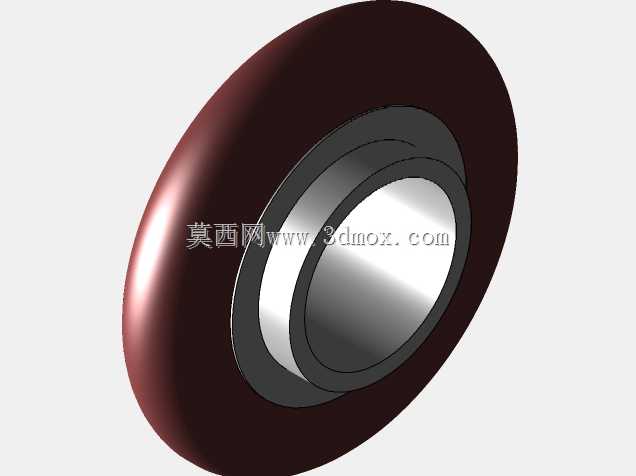

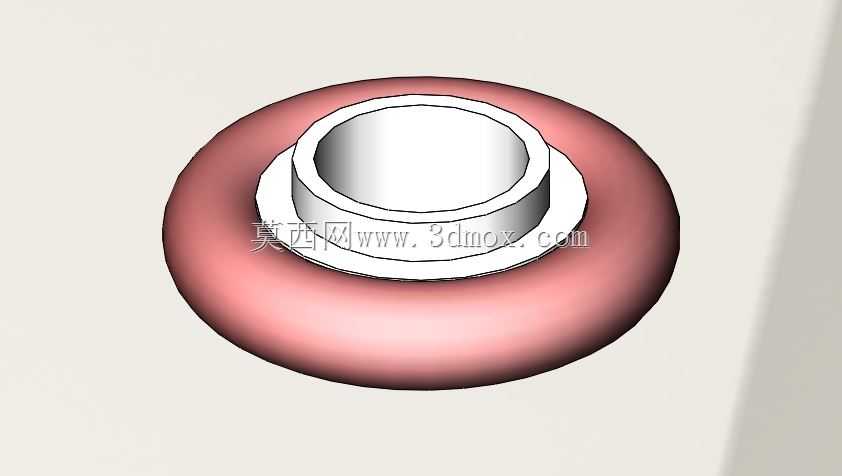

　　从结构形态看，该零件由外侧圆弧过渡环体、中部平肩和上方凸起的同轴筒段组成。外侧环面采用较饱满的圆弧轮廓，这一形态与快装卡箍的夹紧路径相匹配：卡箍收紧时，接触力沿环体外侧逐步建立，而非集中在尖锐棱边上，有利于降低局部应力并提高重复装拆的稳定性。中部平肩提供轴向承托面，使相邻法兰端面在合拢时有明确的限位边界；上方筒段则伸入或贴合对应法兰内孔区域，形成径向定位关系。该同轴结构能够保证管路连接后内孔轴线一致，减少错口带来的流道突变。

　　在真空管路设计中，小口径连接件的尺寸边界往往直接影响整机布局。KF10规格对应的管路通径较小，中心环外径、筒段高度和肩部厚度都需要围绕标准快装法兰的夹持空间确定。建模时应优先保证回转轴线、环体中心线和筒段内孔的同轴关系，外圆弧与平肩之间应设置连续过渡，避免在卡箍压紧位置出现应力集中。筒段端部需要保留清晰的装配导向边界，若边缘过于尖锐，实际装配中可能刮伤密封件；若倒角过大，则会降低定位精度。因此在结构处理上，导向倒角、密封容纳空间和承托面宽度之间需要取得平衡。

　　该类零件的使用场景决定了它对尺寸一致性和表面连续性较敏感。真空系统在抽气过程中，连接部位承受外界大气压作用，卡箍夹紧力会通过中心环传递到法兰和密封件上。若环体圆弧不对称，卡箍闭合后容易产生局部压紧不足；若筒段与法兰内孔间隙过大，管路在振动或热变形条件下可能出现轻微偏移；若肩部平面不平，则密封件压缩量不稳定。对于需要维持基础真空或稳定负压的设备，这些细节都会反映到抽真空时间、压力波动和后期维护频率上。

　　设计思路上，中心环应遵循“外定位、内对中、端面承托”的逻辑。外侧环面负责与卡箍形成稳定接触，轮廓不宜随意改薄；中部肩面负责传递轴向压紧力，需要保证足够的接触宽度；上部筒段负责径向约束，其外径应与配对法兰形成合理配合，既便于人工装配，又不能产生明显晃动。内孔区域则应与管路通径保持顺畅衔接，避免出现突兀台阶造成流道阻力或清洁死角。对于洁净要求较高的仪器管路，内孔边缘和过渡圆角还应考虑擦拭、吹扫以及介质残留问题。

　　从三维建模角度看，该零件适合以回转体方式建立基础形态，先绘制包含外圆弧、肩面、筒段和内孔的半剖面，再通过旋转生成主体。完成基础实体后，应重点检查外圆弧与卡箍夹持区的关系、筒段高度是否落入配对法兰容纳范围、肩面厚度是否满足反复夹紧要求。若用于后续工程图输出，还需要标注关键配合直径、轴向高度、端面平面度和同轴度要求。对于小尺寸真空连接件，公差虽然不必盲目追求过高，但配合面、密封面和定位面的尺寸链必须闭合，否则实物装配时会出现卡箍能锁紧却密封不稳定的情况。

　　在设备维护中，KF中心环还会影响拆装效率。快装结构的优势在于无需螺栓逐点紧固，依靠卡箍即可完成连接，因此中心环的外形应让操作人员能够快速判断安装方向。平肩与筒段形成的上下差异具有防错作用，装配时筒段朝向对应法兰内侧，环体圆弧位于卡箍包覆区域。若模型中把这些特征弱化，加工或选型时就可能混淆正反面，导致密封件放置位置不正确。

　　总体而言，该中心环虽结构紧凑，却是真空快装管路中保证密封可靠性的关键中间件。它通过外环承受夹紧力、肩面控制压缩量、筒段维持同轴度，使小口径管路在频繁拆装和负压工况下仍能保持稳定连接。建模时不应只关注环形外观，而应把卡箍行程、法兰边界、密封件压缩和管路对中作为结构校核重点，这样得到的三维模型才能直接服务于设备布局、装配干涉检查和加工制造。
