黄铜六角外丝异径螺纹转接头

　　在水暖管路、气动系统、液压低压回路以及各类流体输送设备的装配现场，异径转接几乎是绕不开的工序。当现场两段管路的接口口径不一致，一侧为G1管螺纹、另一侧为G1/2管螺纹时，直接对接无法实现，强行加装变径弯头又会占用额外空间、增加泄漏点，这款六角外丝螺纹转接头正是为这类直连变径场景设计的直通式连接件。

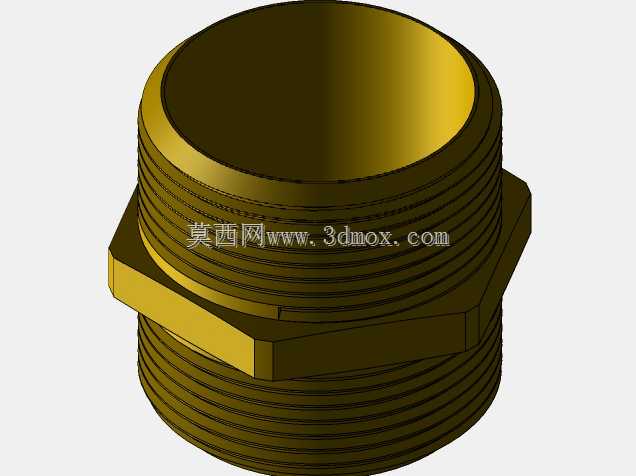

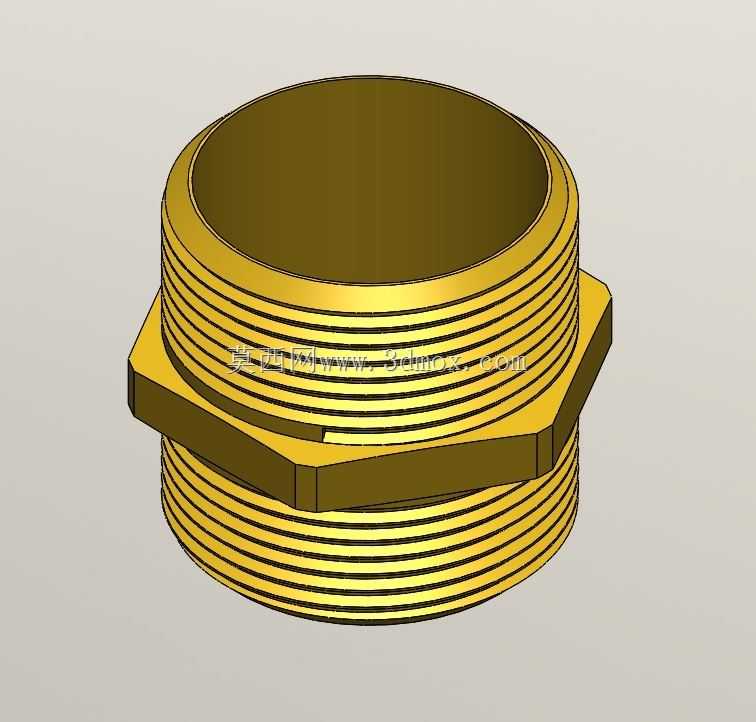

　　从结构形态上看，零件整体呈中空贯通的柱状，中段是一圈突出的正六角夹持台，六角台上下两侧分别延伸出两段不同公称直径的外螺纹段，内部为等径或逐级过渡的光滑通孔，流体可沿轴向无阻碍通过。采用六角居中的布局而非端部六角，最大的好处是扳手夹持力作用在零件中部，拧紧时上下两段螺纹受力均匀，不会因为单侧施力造成螺纹偏载、牙型崩裂或者接头拧歪。现场装配时，一把活动扳手或者对应规格的开口扳手卡住中部六方，正反旋转即可完成两端的同步拧紧，操作空间只需要在接头径向留出扳手回转的余量，相比需要两端分别夹持的对接结构，在密集排布的阀组、分水器、设备接口面板上适用性更强。

　　材质选用黄铜并非偶然。铜合金在饮用水管路、暖通供水、低压气动以及弱腐蚀性流体环境中有着长期的使用验证：它的耐锈蚀能力远优于普通碳钢，长期通水不会像铁件那样产生锈渣堵塞管路、污染介质；同时黄铜的自润滑性较好，外螺纹在旋入对应内螺纹接口时，牙型之间的摩擦阻力适中，既可以保证拧紧后的密封摩擦力，又不会出现不锈钢螺纹常见的咬合咬死现象，后期检修拆卸时，即便经过数年使用，喷上少量松动剂即可顺利拧下，维护成本很低。黄铜的切削加工性能也十分出色，在自动车床上一次装夹即可完成外圆车削、螺纹车制、六角铣削、内孔钻镗的全部工序，量产时尺寸一致性容易保证，表面粗糙度也能控制在较低水平，螺纹牙型光洁，无需额外打磨即可直接装配。

　　两段外螺纹分别对应非密封管螺纹标准，G1端用于对接大口径内螺纹接口，常见于水泵出口、主供水管路、大型分水器的接口位；G1/2端对接小口径内螺纹，多用于分支支管、水龙头进水端、小型气动元件接口。这里需要明确的是，G类圆柱管螺纹本身不具备端面密封能力，实际安装时需要在外螺纹牙型上缠绕生料带，或者搭配铜垫片、橡胶密封圈在接合端面形成密封，装配扭矩控制在合理区间：扭矩过小密封压比不足容易出现渗漏，扭矩过大则可能撑裂塑料材质的内螺纹阀件，或者让黄铜外螺纹牙型发生塑性变形。六角台的两个端面本身就是天然的密封承压面，当对接接口带有内沉台时，垫片可以直接贴在六角端面上，拧紧后垫片被均匀压缩，密封可靠性远高于仅靠螺纹牙缠生料带的方案。

　　从安装边界来看，设计选型时首先要核对两端接口的螺纹规格，确认一侧为G1平行内螺纹、另一侧为G1/2平行内螺纹，不能和锥螺纹Rc、NPT接口混用，平行螺纹与锥螺纹虽然牙型角接近、公称直径相近，但旋合后牙型无法完全贴合，即便临时不漏水，长期受压也会出现渗漏。轴向安装空间上，接头总长度为两段螺纹有效旋合长度加上中部六角台的厚度，布置管路时要在两个对接接口之间留出略大于接头总长的直线距离，径向则要保证六角对边尺寸对应的扳手空间，六角对边宽度按照管螺纹接头的常规标准设计，标准扳手即可适配，不需要定制专用工具。内孔通径在保证壁厚强度的前提下尽可能做大，减少变径带来的流阻损失，水或者压缩空气通过时，局部压损远小于采用弯头转接的方案，对于要求流量稳定的供水回路、气动控制系统，这种直通变径结构能有效避免节流造成的压力下降。

　　在三维建模过程中，这类零件最容易出错的细节是管螺纹的大径、小径和螺距参数，不能简单按照普通公制螺纹的参数绘制，G管螺纹的牙型为55度，每英寸牙数和公制螺纹螺距换算后要和标准手册逐一核对，否则3D打印样件或者数控加工出来的零件会出现螺纹旋合不顺的问题。中部六角与上下圆柱段的交接位置要做合理的过渡圆角，避免热处理或者装配受力时在转角处产生应力集中，虽然黄铜件通常不需要额外热处理，但在冬季低温环境下管路存在冻胀风险时，圆角过渡能提升零件的抗胀裂能力。零件外表面保留黄铜本色的金属光泽，不需要额外电镀处理，铜离子本身的抑菌特性也让它在生活饮用水管路中被广泛采用，不会像镀锌件那样长期使用后镀层脱落污染水质。

　　实际设备配套中，这类接头常出现在循环冷却机组的水管接口、净水设备的进出水变径位、空压机储气罐的支路引出端、消防试水装置的临时转接处，属于管路系统里不起眼但缺一不可的基础连接件，结构简单却把密封、夹持、变径三个核心功能整合在一个零件上，没有多余的活动部件，故障率极低，只要选型规格匹配、安装扭矩合理，基本可以实现和管路同寿命的免维护使用。
