KF40真空快装焊接法兰接管接头

　　KF40真空快装法兰接管是真空管路系统中使用频率很高的一类过渡连接件，常见于半导体工艺设备、真空镀膜机、冻干设备、真空干燥箱、分子泵与机械泵连接管路、实验室真空测试台以及小型真空腔体的接口扩展部位。它的核心作用是在薄壁真空管道与标准KF快装接口之间提供可靠转换：一端通过带圆角密封面的法兰与KF40中心支架、O形密封圈和卡箍配合，实现快速装拆；另一端为圆筒形焊接接管，可与同规格不锈钢管对接焊成固定管路，减少多余接头数量，降低泄漏点。

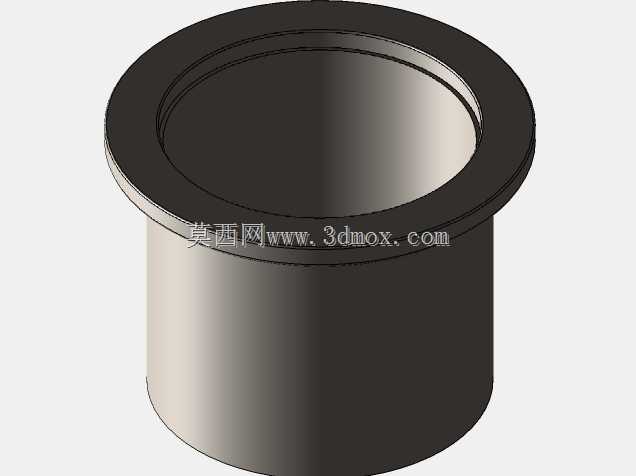

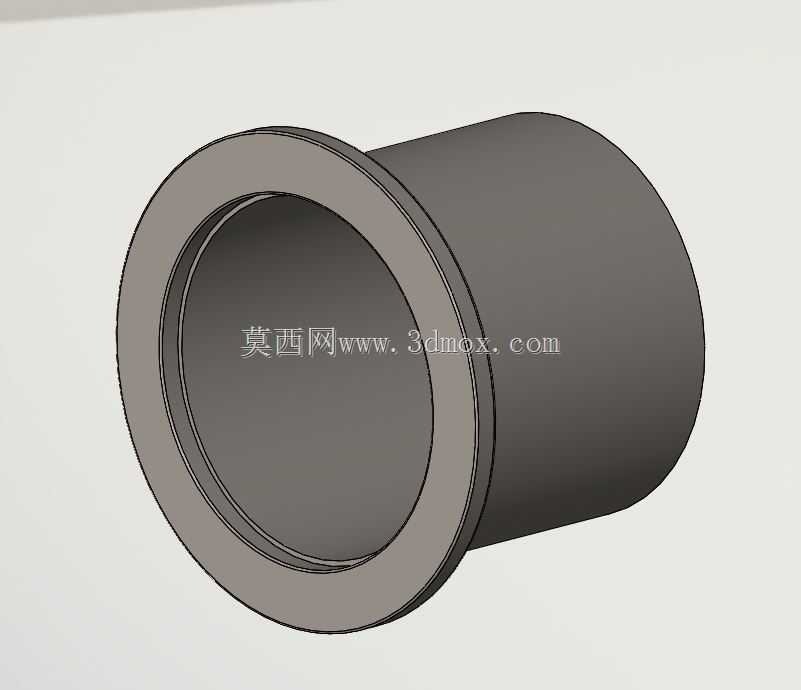

　　从结构上看，该零件由前端加宽法兰盘和后端直筒接管两部分组成。法兰端外缘按照KF快装体系形成卡箍夹持边界，端面保留平整密封区域，用于压合弹性体密封圈；内孔与接管内腔贯通，保证气流通道连续，避免台阶造成的流阻突变或污染物积聚。后端筒壁厚度均匀，适合采用氩弧焊进行圆周焊接，焊接后可通过打磨、酸洗或钝化处理表面，使管路内壁满足真空卫生要求。

　　在实际选型时，KF40规格对应的公称通径约为40mm级别，接口尺寸需要与KF40卡箍、中心定位环及密封圈成套匹配。法兰外径、密封面位置和接管长度虽然属于标准化结构，但在不同设备布局中仍需核对安装边界：法兰侧要预留卡箍开合空间，手指或工具应能接触到卡箍锁紧位置；接管侧插入或对焊管道时，要确认焊缝与弯头、阀门、泵口之间留有足够操作距离。若管路靠近振动源，例如旋片泵排气端，还应在相邻位置设置波纹管或弹性支撑，避免焊接接管承受持续交变载荷。

　　建模时应重点保证回转体特征的同轴度。法兰端面、密封圆角、内孔和外圆可通过旋转特征一次生成，再对焊接端边缘建立适当倒角，使装配时管道更容易对中。密封面不宜设置明显拔模斜度，也不应保留粗糙纹理；法兰背面与筒体交接处需形成连续过渡圆角，以降低焊接热影响区的应力集中。若用于高真空或频繁烘烤工况，材料通常选用304或316L不锈钢，壁厚选择既要满足结构刚性，也要控制焊接变形。

　　该类接头在设备维护中具有明显优势。法兰端无需螺纹旋合，卡箍松开后即可分离管路，便于更换密封圈、清理腔体内部或调整泵组位置；焊接端则适合长期固定的管道段，能够在紧凑空间内形成简洁流道。设计人员在布置真空系统时，可将其作为泵口、腔体接口、阀门接口和观察窗接口之间的基础转换件，通过不同长度的接管适配不同安装距离，同时保持密封件规格统一，减少备件种类。

　　结构校核方面，需要关注法兰受压后的密封面变形、接管焊缝强度以及管路自重引起的悬臂载荷。KF连接依靠卡箍将两片法兰压紧在密封圈上，因此密封面平面度和中心环定位十分关键；若接管过长且末端无支撑，法兰端可能受到弯矩，导致局部压紧力不均。工程布置中通常在长管段增加管夹支撑，或将焊接端靠近弯头、三通等刚性部件，使接头主要承担密封与连接功能，而不是承受额外机械载荷。

　　在三维装配环境中，该零件还应与卡箍、O形圈、中心环、管道和相邻设备接口进行干涉检查。尤其要注意法兰外侧卡箍旋转锁紧轨迹，以及密封圈压缩后轴向尺寸变化。对于需要抽真空后再通入保护气体的工艺管路，内孔过渡应尽量平滑，减少死角；对于洁净度要求较高的半导体或医药真空设备，则可在模型中进一步控制内壁圆角和表面粗糙度要求，使焊接、抛光与清洗工艺能够围绕统一结构展开。
