黄铜六角外丝直通螺纹对接接头

　　在水暖管路、气动系统、小型液压回路以及各类流体输送设备的装配现场，最常遇到的痛点之一，就是两段公称通径相近、接口形式却不统一的管路无法直接对接。这枚黄铜材质的六角外丝直通接头，正是为解决这类跨规格、跨端口的刚性连接需求而设计的核心管路连接件。

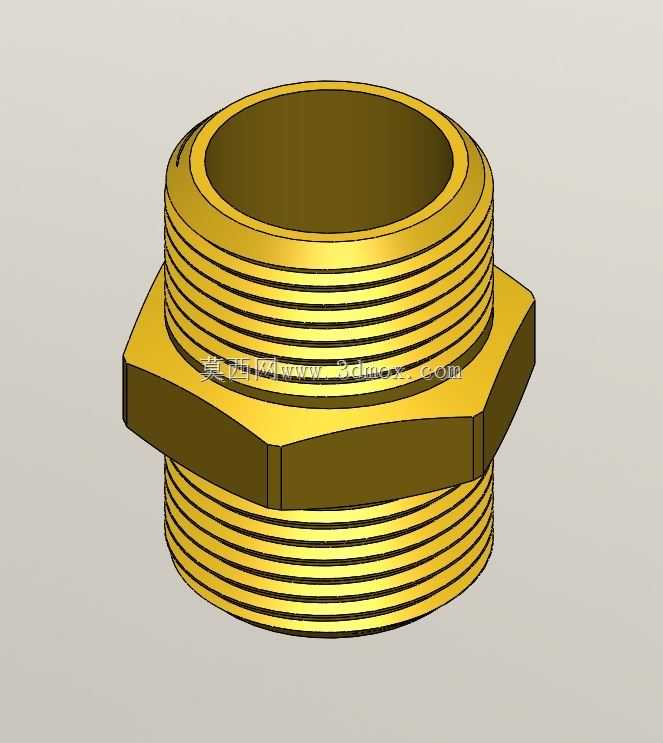

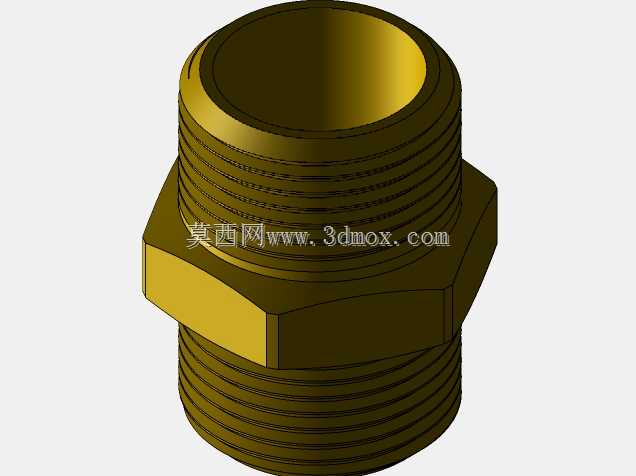

　　从结构形态上看，零件整体呈轴对称回转体布局，中段为一体锻压成型的正六角夹持台，上下两段同轴延伸出外螺纹柱体，中心为贯通的等径直流通孔。六角台的六个平面严格按60度夹角均分，棱边做了小尺寸倒角过渡，既消除了锻压毛坯的锐边毛刺，也为扳手夹持提供了充足的受力接触面。现场装配时，无论是使用活动扳手、开口扳手还是套筒工具，都能稳稳卡在六角台的平行对边上，拧紧过程中不会出现打滑、啃伤零件表面的情况，即便在管路排布密集、操作空间狭窄的机柜内部，也能从多个角度完成施力操作。

　　两段外螺纹分别适配不同规格的内螺纹端口，螺纹牙型采用通用管螺纹标准，牙顶与牙底的圆角过渡经过优化，旋合过程中顺滑无卡滞，配合生料带、密封胶或者铜垫片即可实现可靠的静密封，承压能力完全满足民用给排水、常规气动回路以及低压润滑系统的工作要求。选用黄铜作为基体材料，一方面是利用铜合金优良的切削加工性能，在数控车床上一次装夹即可完成两端外螺纹、中心通孔、端面倒角的全部加工工序，量产时尺寸一致性极易把控；另一方面黄铜自身具备优异的抗大气腐蚀、耐水蚀特性，长期接触自来水、压缩空气、低压润滑油等介质时，内壁不会像普通碳钢件那样快速生锈剥落，既避免了锈渣堵塞下游电磁阀、喷嘴等精密元件，也不会因锈蚀造成螺纹咬死、后期无法拆卸维护的问题。

　　中心直通的流道设计没有做缩径或者急转弯处理，介质流经接头时的局部压力损失极小，不会在接头位置形成涡流、滞流区，即便输送带有微小杂质的流体，也不容易在腔内沉积堵塞。接头两端的端面都加工了平整的密封贴合面，当对接的管路端口采用端面密封结构时，可直接配合平垫片实现端面压紧密封；若对接端口为螺纹密封形式，完整的外螺纹牙型也能保证足够的旋合长度，螺纹副之间的接触应力分布均匀，长期受管路振动、温度交变影响时，也不容易出现松动渗漏。

　　从安装边界来看，六角台的对边尺寸是选型时最核心的装配参考参数，它直接决定了扳手操作所需的最小径向空间；接头两端的螺纹有效旋合长度，决定了它可以适配的内螺纹端口深度范围，安装时需保证两端螺纹至少有三分之二以上的牙型完全旋入配对端口，避免因旋合长度不足导致承压能力下降、螺纹脱牙。接头的总长度决定了两段被连接管路之间的预留间距，在做管路三维布线时，可直接将该模型调入装配体，核对两端管路接口的同轴度、间距是否匹配，提前规避现场安装时出现接头长度不足、与周边管线或设备壳体干涉的问题。

　　这类接头广泛应用在住宅给排水管道改造、净水设备管路接驳、空压机气动回路搭建、机床润滑系统管路连接、消防支管转接、自动化设备流体管线排布等场景，相比塑料接头，它的抗机械冲击、抗老化、耐温性能更优；相比不锈钢接头，它的成本更低、螺纹咬合的润滑性更好，装配时不容易出现螺纹咬合卡死的问题，是中小通径流体管路里通用性极强的基础转接配件。在三维建模过程中，回转主体通过旋转特征即可快速生成，中段六角结构采用拉伸切除或者多边形拉伸成型，螺纹部分可根据仿真与加工需求选择精确牙型建模或者装饰螺纹示意，整体结构无复杂异形曲面，建模逻辑清晰，也非常适合作为管螺纹类连接件设计的参考范例，帮助结构工程师快速掌握管路接头的尺寸标注、密封结构设计、装配干涉校验的完整流程。
