黄铜异径外丝六角穿板螺纹接头

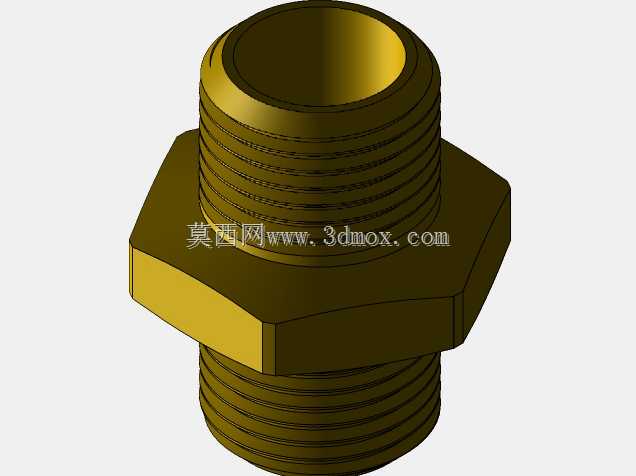

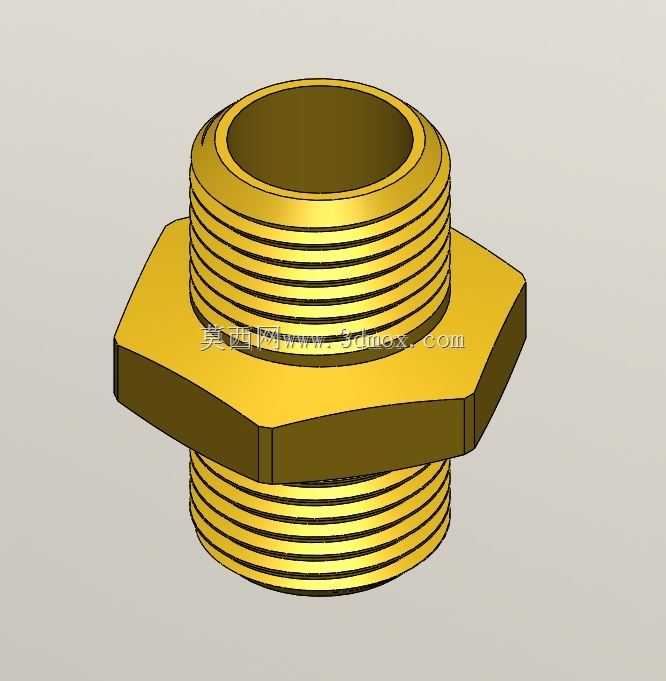

　　这款六角螺纹接头属于管路系统里最常见的过渡连接件，整体采用黄铜棒料切削成型的结构思路，中间为整六方夹持台，上下两端分别加工出外螺纹段，中心为贯通的流道孔，主要用来在两段不同规格的G类非密封管螺纹管路之间做直通转接，也可以穿过设备面板、水箱壁、气动阀岛安装板做穿板固定对接。

　　从现场使用场景来看，这类接头在小型水处理设备、气动控制回路、润滑系统、低压流体输送台架上出现频率极高。比如半自动灌装机的储液罐出料侧，罐体壁板开孔后，把接头其中一端从罐内穿出，外侧套锁紧螺母再对接硬管或软管总成，六方台刚好贴住罐壁外侧承担轴向限位，不需要额外加工法兰台阶；又比如实验室气路分气包的出口转接，分气包本体自带的内螺纹口径和现场外购电磁阀接口口径不匹配时，直接把该接头两端分别拧入两个内螺纹接口，中间六方留在外部，用普通活动扳手或者开口扳手就能完成锁紧，不需要管钳夹持螺纹部位，避免把外牙表面夹伤影响后续密封。

　　结构设计上，中间六方的厚度和对边尺寸是优先确定的边界：六方对边宽度要比两端外螺纹的大径更大，一方面保证扳手夹持时不会打滑蹭到螺纹牙顶，另一方面六方的两个平行端面可以作为密封垫片的压紧面——当接头穿板安装时，六方端面和壁板之间可以垫橡胶平垫或者紫铜垫片，拧紧另一端的锁母之后，垫片被压实，既实现壁板处的静密封，又能防止接头在管路震动的时候跟着螺纹回转。上下两段外螺纹的长度做了区分，较长的一段用来对接深度较大的阀件内螺纹孔，较短的一段用来对接薄壁管路或者带薄螺母的穿板安装位，螺纹末端都做了微小的倒角导向，对接时不用反复对准牙纹，徒手拧入两到三牙之后再用扳手发力，避免错牙导致螺纹乱扣。

　　流道设计采用等径直通孔，没有中途缩径或者台阶凸起，流体经过的时候压损非常小，用于输送水、低压气体、轻质润滑油的时候不会在腔体内积存介质，也不容易在变径位置堆积杂质。黄铜材质本身的切削性能很好，批量加工时车削外螺纹、铣六方的工序节拍短，而且黄铜在普通水环境下有不错的耐蚀性，螺纹副反复拆装三五次也不会出现锈死咬合的情况，后期设备维护拆解的时候不需要喷松动剂就能正常拧开。

　　安装边界方面，布局三维数模的时候要给中间六方预留扳手操作空间：六方周围至少要留出比对边尺寸大十毫米以上的回转空间，保证开口扳手可以完全卡入六方面、转动至少六十度再换位锁紧，不能把接头布置在两个紧邻的阀体缝隙里，否则后期装配时扳手放不进去，只能用管钳硬夹螺纹，既伤零件又没法保证拧紧力矩。两端螺纹的同轴度在建模时要控制在0.1毫米以内，如果两端外牙不同轴，拧入对接的两个阀件之后会产生内应力，长期受管路震动影响容易在螺纹根部产生微裂纹，甚至出现渗漏。另外六方的两个端面和接头轴线的垂直度也要保证，压紧密封垫片的时候整个端面受力均匀，不会出现一侧压死、另一侧有缝隙的情况。

　　做管路选型的时候，还要注意两端外螺纹对应的密封形式：G类直管螺纹本身不靠牙纹密封，装配时要在螺纹段缠绕生料带或者配合密封圈端面密封，建模时可以在螺纹根部留出一小段无牙的退刀槽位置，用来容纳O型圈，这样就算操作人员忘记缠生料带，端面的O圈也能实现可靠密封，降低现场装配的失误概率。整个零件没有复杂的曲面特征，所有结构都是回转体加六方切削，不管是数控车加工还是后期做有限元承压校核都很方便，壁厚从外螺纹大径到中心流道孔保留了足够的厚度，常规1兆帕以内的工作压力下完全可以满足强度要求，不会出现胀裂问题。
