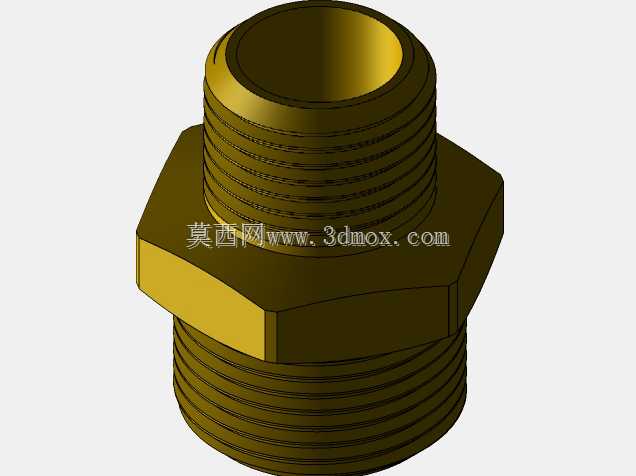

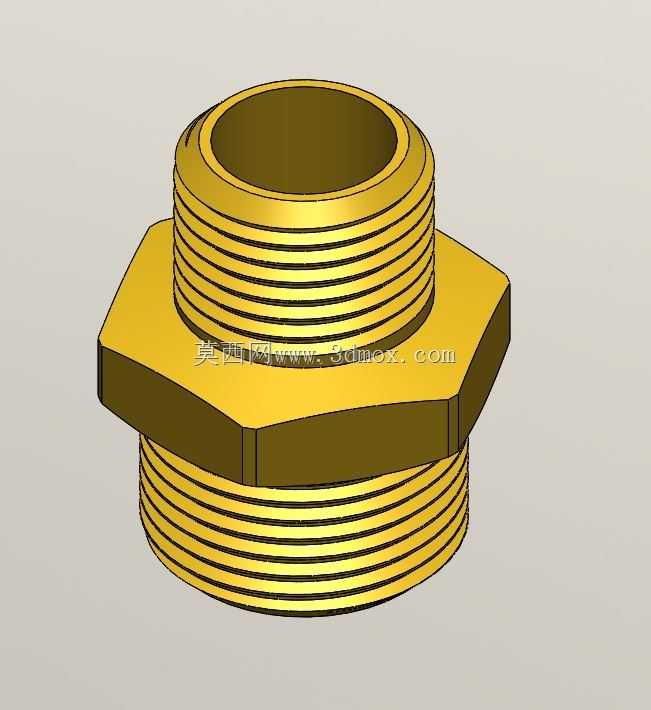

异径外螺纹六角直通管路转接接头

　　现场管路改造里最常碰到的麻烦，不是阀件选型，而是两段口径不一致、螺纹制式还不统一的管线要硬接在一起。这时候如果直接缠生料带拧不同规格的端头，要么密封面错位渗漏，要么强行装配把内螺纹撑裂，后期运维拆检还找不到合适的拆装位。这款异径外螺纹六角直通接头，就是针对这类变径转接场景做的标准连接件，两端分别加工不同公称通径的外管螺纹，中间预留整体锻造的六角受力台，不用额外拼接补芯、不用加装多余密封垫片组，一个零件就能完成两段不同口径管路的同轴对接。

　　从实际使用工况看，这类接头在民用给排水支管改造、小型气动设备气源分支、液压站低压回油管路、暖通设备水路接驳里用得非常多。比如车间里原有主路是G1寸的镀锌水管，要接出一支G3/4寸的支管接过滤调压阀，直接在主管开孔装弯头再接变径补芯，整个连接节点要堆三个零件，三个密封面任意一处缠带不到位就会出现慢渗；换成这款一体异径接头，大端直接拧入主管预留的内螺纹接口，小端对接支管端的内螺纹活接，整个节点只有两个螺纹密封面，泄漏点直接减少三分之一，后期排查故障的时候也不用挨个节点拆检。

　　结构设计上没有做多余的异形凸起，整体是完全回转对称的中空结构，流体通道从大端到小端做平滑过渡，没有突然的台阶缩径，介质流过的时候不会形成局部涡流，水路里不容易积留泥沙杂质，气路里也不会因为流道突变产生额外压损。中间的六角台是整个零件的受力核心，六角的对边尺寸是按照两端螺纹的最大拧紧扭矩匹配设计的，既不会因为对边太小，扳手拧的时候打滑啃坏棱角，也不会做的过大浪费原材料、挤占周边安装空间。六角台的两个端面都加工出垂直于轴线的定位台阶面，接头拧入对应接口的时候，台阶面可以贴紧对接件的端面，既可以控制螺纹拧入深度，避免拧得过深顶坏对方阀件内部的密封结构，也能给端面密封预留安装位置，如果工况要求更高密封等级，可以在台阶面处加装紫铜垫片或者丁腈橡胶O圈，实现螺纹密封加端面密封的双重防漏。

　　建模的时候首先要把两端管螺纹的参数核对准确，管螺纹和普通公制紧固螺纹的牙型、螺距、基准距离都不一样，不能直接按普通外螺纹的参数拉伸切除，大端G1寸和小端G3/4寸的55度圆柱管螺纹，牙顶和牙底都要做对应的圆弧过渡，加工的时候滚丝或者车削都不会出现应力集中的尖角。中空的流道壁厚要兼顾承压能力和整体重量，黄铜材质的这类接头常规工作压力在1.6MPa以内，壁厚按照公称通径的1/8左右预留，既可以满足水压试验的2.5倍保压要求，也不会因为壁太厚导致零件整体重量过大，对轻型管路造成额外的承重负担。

　　安装边界这块要提前在三维布局里预留扳手空间，中间六角台的周围至少要留出开口扳手或者活动扳手的转动余量，不能把接头贴紧墙面或者其他管线排布，不然现场装配的时候扳手卡不进去，只能用管钳夹两端的螺纹部位，很容易把螺纹牙型夹变形，后续拆换的时候根本拧不下来。接头的轴向总长度要在管路排布的时候提前核算，两端螺纹的有效旋合长度分别对应不同规格管螺纹的标准拧入深度，布局的时候不能把两端接口的间距留的过小，导致接头两头都只拧进去两三个牙，承压之后很容易从螺纹处脱开；也不能留的间距过大，强行拉着管路对接，给接头持续施加轴向拉应力，时间长了螺纹部位会出现疲劳裂纹。

　　和常见的分体补芯转接头相比，一体结构的六角异径接头没有拼接缝隙，不会在两个零件的结合缝隙里藏污纳垢，用在净水设备或者食品级水路里的时候，不会出现介质滞留滋生细菌的问题。六角台的六个棱角都做了小倒角处理，搬运和装配的时候不会划伤人手，也不会因为磕碰出现崩边，影响扳手的夹持贴合度。两端螺纹的起始端都加工了导向倒角，对准内螺纹入口的时候可以轻松导入，不用反复对位拧歪，新手装配也不容易出现 cross thread 乱牙的问题。
