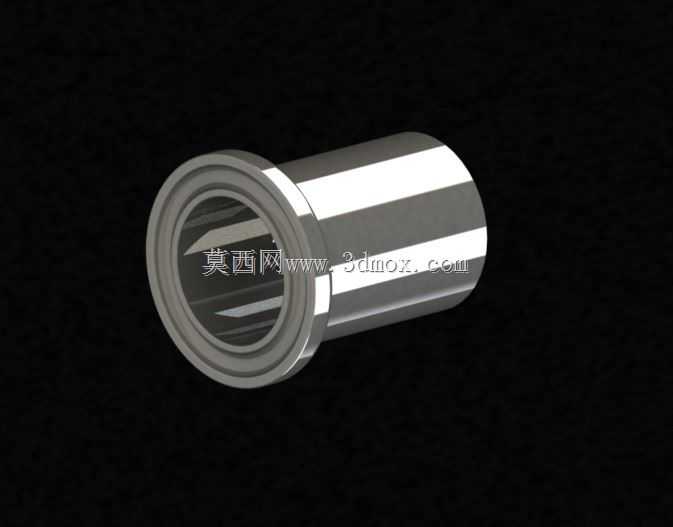

0.75英寸DIN32676卡套式管路连接接头

　　在流体输送系统的现场布管作业里，卡套式接头一直是中小管径管路对接最常用的结构形式，这套0.75英寸规格的接头对应DIN32676标准体系，主要面向仪表测控管路、中低压液压油路、洁净流体输送管线这类需要频繁拆装、又要保证长期密封可靠性的装配场景。不同于焊接式接头需要现场动火、对焊工操作水平依赖度高，也不同于扩口式接头对管材端部扩口成型质量要求严苛，卡套连接的核心优势在于装配工序简单，现场仅需按规定扭矩拧紧锁紧螺母，依靠卡套刃口切入管材外壁形成刚性密封与机械锁合，后期维护拆改时也不会破坏管体本身，在化工实验装置、半导体洁净管路、机床液压站、气动控制系统里都有大量应用。

　　从结构设计逻辑来看，这款接头本体采用带法兰端的直通筒体构型，一端为适配卡套装配的内锥承接口，内置卡套的定位锥面与螺母旋合螺纹段，另一端为对接法兰结构，可直接与阀块、泵体出口、设备面板的对应接口贴合固定。建模时首先要敲定的是接口的配合边界：卡套侧的内锥角度严格遵循标准卡套的配合锥度，通常为24度锥面，锥面的同轴度直接决定卡套刃口咬合管材时的周向均匀度——如果锥面与筒体主轴线存在径向跳动，拧紧后卡套会单侧切入管壁，另一侧出现咬合间隙，承压时极易出现渗漏。法兰端的止口外径、密封面宽度、螺栓孔分布圆尺寸都要和对接端的安装位匹配，法兰端面预留的密封槽可适配O型圈或者平垫片，满足不同压力等级的密封需求。

　　外形尺寸层面，0.75英寸对应的适配管材外径为英制3/4英寸，也就是约19.05毫米，接头本体的筒体长度要兼顾卡套的行程空间与法兰侧的对接深度：内部通径要保证和对应管路的通流面积匹配，避免接头处出现通径缩颈，造成流体局部压损过大，尤其是输送粘性液压油或者洁净工艺流体时，通流截面的突变会引发紊流、温升，长期运行还会在台阶处积存介质残留。筒体外部的法兰凸缘厚度需要满足拧紧螺母时的反力承载要求，若法兰厚度设计过薄，锁紧时法兰面会发生翘曲变形，导致贴合面出现缝隙；壁厚选取上，要结合额定工作压力做壁厚校核，不锈钢材质的接头在常规16MPa级液压工况下，筒体壁厚保留足够的安全余量，同时外壁做抛光处理，既提升耐腐蚀能力，也便于车间日常擦拭清洁。

　　实际装配的工程细节里，卡套接头的安装容错空间是设计时必须考量的点。接头内部的卡套安置腔要预留合理的轴向间隙，螺母旋合过程中会推动卡套沿锥面轴向进给，卡套前端的环形刃口在径向挤压力作用下均匀咬入钢管外壁，切入深度通常控制在管壁厚度的四分之一左右，既形成可靠的止退锁合，又不会切穿管材造成通径内侧出现毛刺。建模过程中需要把卡套、螺母、接头本体、适配管材的装配关系完整做干涉检查：螺母完全拧紧状态下，卡套尾部要被螺母端面平稳压紧，不能出现卡套偏摆；螺纹段的旋合长度要满足标准啮合牙数要求，避免螺纹咬合牙数不足导致承压时螺纹滑牙。

　　这类接头的使用场景里，很多时候是直接安装在设备面板或者阀块表面，法兰端的定位止口要和对接件的止口槽形成小间隙配合，保证接头安装后管路轴线和对接接口的同轴度，避免管路装完后存在额外的安装内应力——如果管路强行对位连接，运行过程中的设备振动会让应力集中在卡套咬合位置，长期交变载荷下容易出现管材疲劳断裂。接头的内流道要做顺滑过渡，从法兰侧的通流入口到卡套侧的管材承接口，避免出现直角台阶，减少流体冲刷带来的局部磨损，在气路应用中还能降低气流啸叫。

　　从选型适配的角度，这款接头对应的公称管径覆盖常规3/4英寸不锈钢管、铜管，适配的管材壁厚要和卡套的刃口咬合范围匹配，管壁过薄会导致刃口直接切穿管体，管壁过厚则卡套刃口无法有效切入，不能形成可靠锁合。三维建模时将所有配合面的公差带、装配间隙、运动进给行程都做了完整还原，结构工程师在做管路布线设计时，可以直接调用该模型完成设备整体的管路干涉校验，提前确认接头安装位置的操作空间——毕竟卡套螺母拧紧需要对应的扳手活动空间，若布局时接头和周边构件间距过小，现场装配时扳手无法就位，会直接导致装配方案返工。
