双级水环式真空泵工业抽气机组

　　在化工、制药、食品真空浓缩以及轻工包装产线里，粗真空段的抽气负荷往往不是单一工况：既要在系统刚启动时快速把密闭罐体内的大量空气抽走，又要在工艺维持阶段稳定托住负压，还要容忍夹带少量水蒸气、可凝性介质甚至轻微粉尘的进气。这类场景下，水环式真空泵凭借工作介质直接接触气体、无金属摩擦副、允许湿气体进入的特性，成为粗真空获取环节最稳妥的选择之一，本次拆解呈现的双级水环真空机组，正是围绕这一类连续负压工况完成的结构方案。

　　从整机布置来看，泵体采用卧式同轴串联布局，两级叶轮腔沿主轴方向依次排布，中间通过级间流道连通，相比单级水环泵，双级结构可以在相同配用水量下把极限真空压得更低，适配需要长期维持较高真空度的蒸馏、脱水、真空过滤工序。泵壳主体为圆筒形承压腔体，两端由端盖密封，端盖上加工有与叶轮轴向间隙匹配的定位止口，装配时通过止口定位控制叶轮与端盖之间的轴向窜动量——这一间隙在水环泵里直接决定容积效率，间隙过大则高压侧气体回流窜漏，抽气速率断崖式下跌，间隙过小则热态运行时叶轮与端盖发生刮擦，抱轴风险陡增，建模时端盖止口、叶轮轮毂、轴肩的尺寸链需要闭环校核，预留出0.1~0.3mm的合理工作间隙。

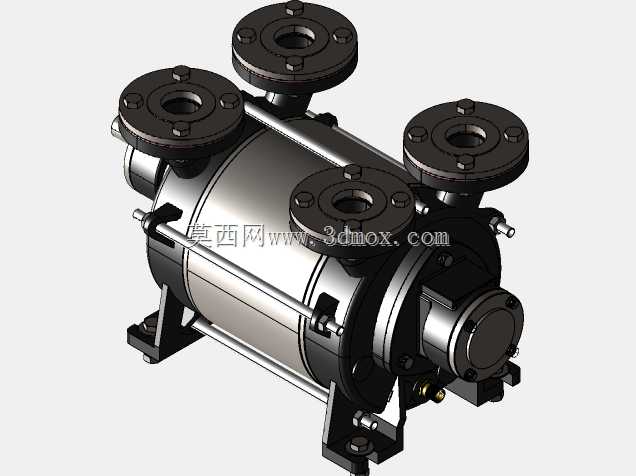

　　进气与排气接口全部布置在泵体顶部，图中可见四个带法兰的通路口径，其中两级泵腔各自配置独立的进、排气法兰，法兰端面加工有密封水线，配套螺栓孔位按PN10常压管法兰标准排布，现场接管时可直接与工艺管道的配对法兰对接，无需额外焊接转换接头。法兰接口朝上的布置方式有两个工程层面的考量：一是水环泵工作时泵腔内始终维持一定液位的工作水，顶进顶出的流道走向可以避免停机时泵内积水通过进气管倒灌回工艺罐体，二是管路从上方接入后，泵组侧面无需预留大尺寸检修空间，整机在真空泵房内可以靠墙并排布置，多台泵并联抽气时管道走线也更为规整。

　　动力输入端位于泵体左侧，轴伸处配置机械密封组件，替代传统填料密封结构，机械密封的动环随主轴旋转、静环固定在端盖密封腔內，两端面靠弹簧压力贴合形成密封面，运行时几乎无工作水外漏，也不需要像填料密封那样定期压紧压盖、更换盘根，适合无人值守的连续生产工况。泵脚为整体铸造的一体式支座，底座上开设有四个长条形安装孔，孔位长度方向沿泵体轴向延伸，现场就位时可以微调泵与驱动电机的同轴度，找正完成后再穿入地脚螺栓固定至混凝土基础或钢制公用机架，安装孔的跨距按整机重心分布设计，满水运行状态下泵体四个支撑点受力均匀，不会出现单点悬空导致的泵体变形、轴系不对中问题。

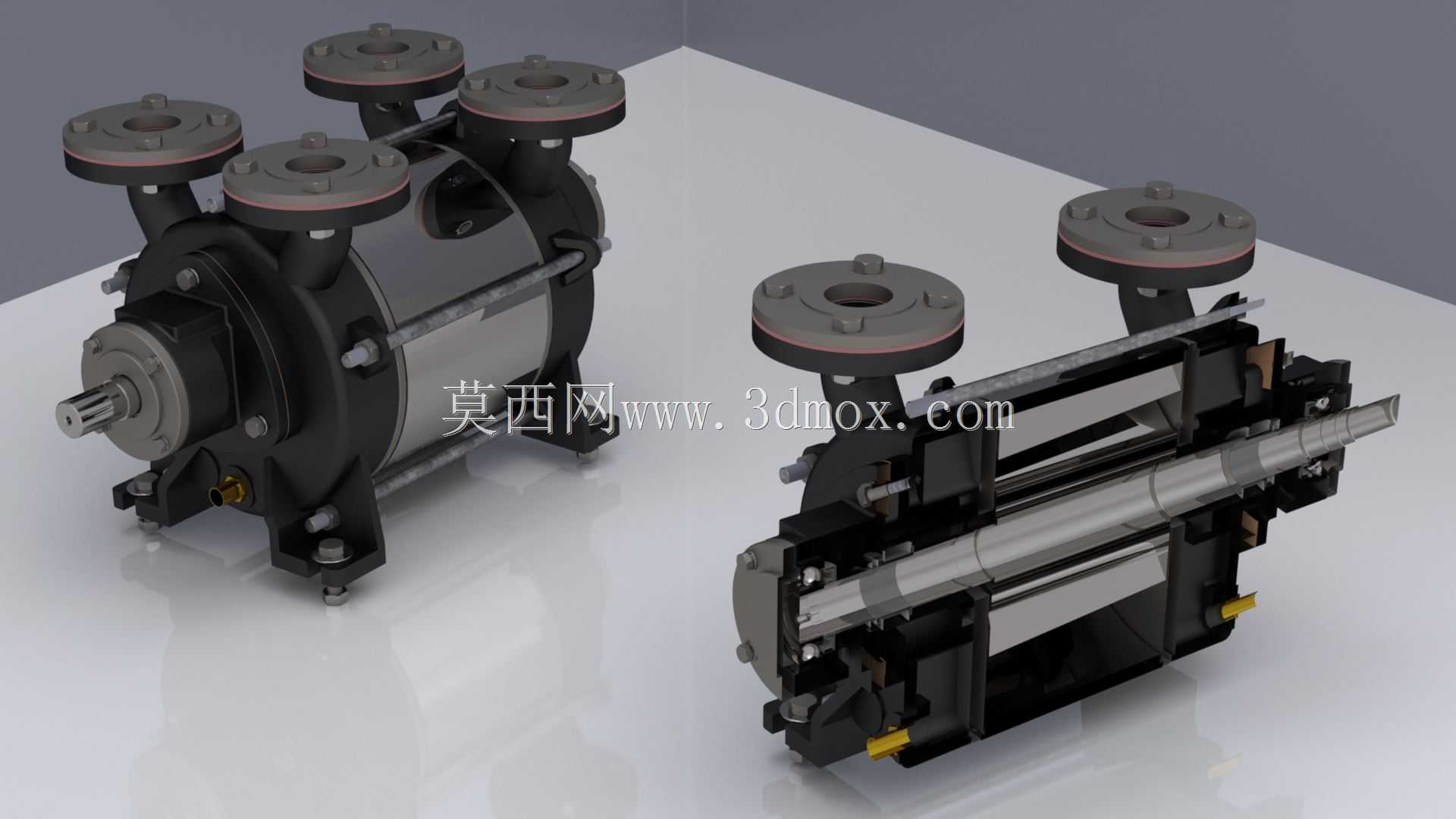

　　右侧的爆炸剖视视角把内部配合关系完整展开：主轴贯穿两级叶轮腔，两级叶轮通过键连接与轴同步转动，叶轮为辐射状叶片结构，叶片数量取12~18片之间的偶数方案，运转时叶片带动泵腔内的工作水形成偏心旋转水环，水环与叶轮轮毂之间形成周期性变化的月牙形空腔，空腔容积增大时从进气口吸入气体，容积缩小时对气体压缩做功后从排气口排出，整个抽气过程靠液环实现气体的抽吸与压缩，没有往复泵的阀组冲击，也没有干式真空泵的精密摩擦间隙，即使进气中混入少量凝液或微小固体颗粒，也会被工作水裹挟带出泵腔，不会直接划伤核心运动部件。

　　级间隔板位于两级叶轮腔之间，板上开设的导流流道把第一级排出的已压缩气体引入第二级进气口，二次压缩后再排出泵体，流道内壁做圆滑过渡处理，避免直角拐点造成的局部气流阻力损失。泵体下部设置有工作水补水口与排污口，补水口管路接入常压工业水源，通过球阀控制补入泵腔的水量，维持水环厚度在设计区间；排污口位于泵壳最低点，停机检修时可以完全排空泵腔内的存水，避免冬季低温环境下存水结冰胀裂泵腔。

　　选型适配阶段，这类双级水环泵通常配套同基座的驱动电机、气水分离器与工作水换热器组成成套真空机组，泵本体的安装边界需要在三维布局阶段提前预留：顶部法兰需留出管道安装与法兰螺栓拧紧的操作空间，轴伸端侧要留出联轴器找正、机械密封更换的检修距离，泵体底部与基础之间预留30~50mm的高度用于放置减震垫，吸收运转时的小幅振动，避免振动传递至相连的工艺管道。整机外形在同抽速等级的真空设备中结构紧凑，没有外露的高速传动皮带或往复运动构件，现场防护要求低，即便在多粉尘、高湿度的车间环境下也能长期稳定运行，建模时把泵壳、叶轮、轴系、法兰、支座的所有配合尺寸完整还原，可直接用于真空站房的管路布局校核、设备基础设计以及成套机组的装配干涉检查。
