蜗壳式径流涡轮泵壳体结构设计

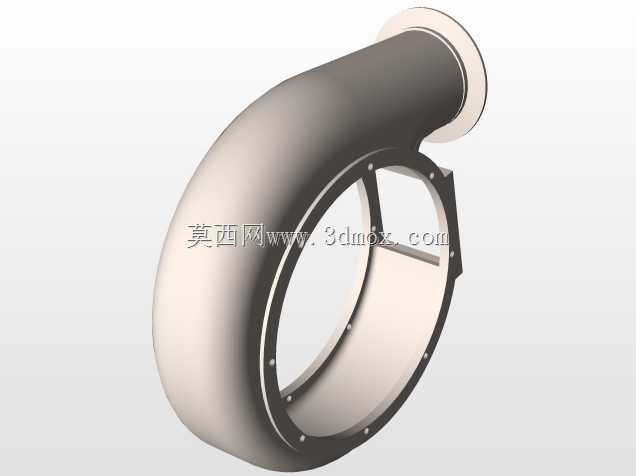

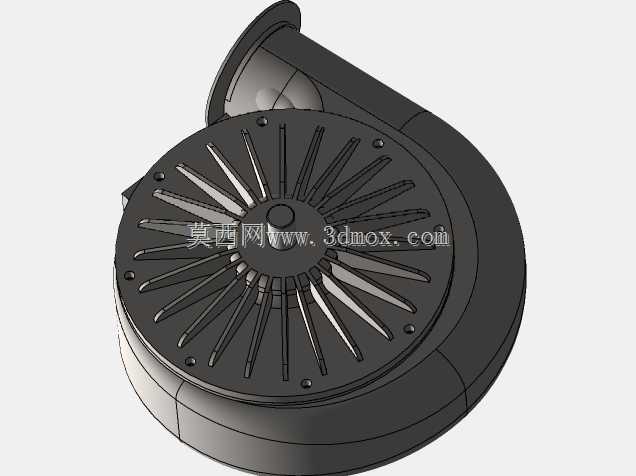

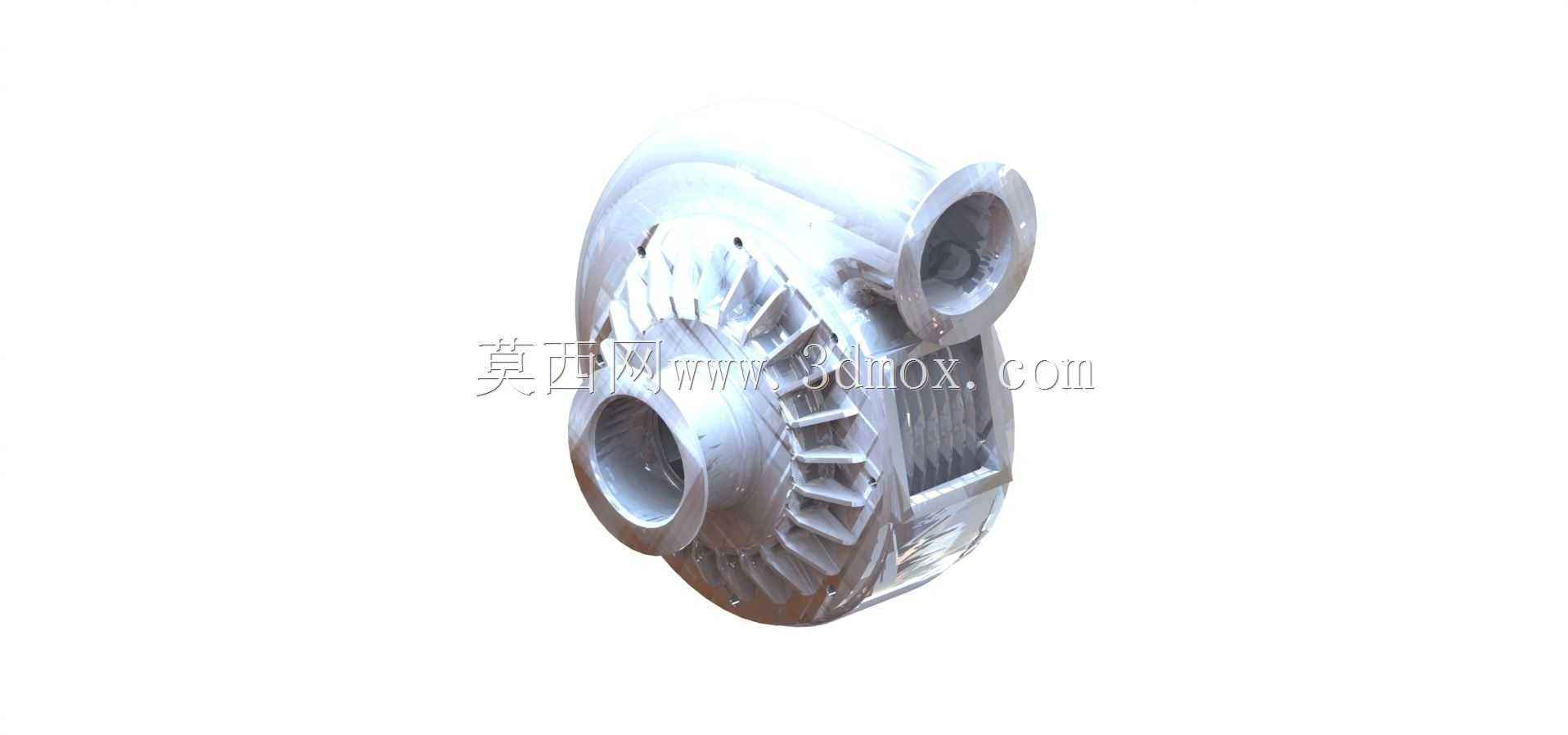

　　这套涡轮泵结构围绕径向进流、切向出流的基本工作逻辑展开，泵体采用近似蜗牛壳的螺旋形流道，把叶轮甩出的高速流体逐步汇集、减速并导向出口法兰。从外形上看，主体为一大一小两个同轴圆筒腔，大腔容纳叶轮并向外扩成蜗壳，小腔端为轴向吸入接口，侧上方斜置的圆筒则是压力出口，两个接口端部都带整体法兰，法兰面上预留螺栓孔，用于和管路对接。

　　实际选型时，安装边界主要由三个尺寸决定：泵体最大外径决定了机组在底座上的横向占位，轴向吸入法兰到蜗壳背面的长度决定了轴向空间，侧出口法兰的中心高和朝向则决定了管路走向。建模时需要把法兰密封面、螺栓孔分布圆、出口管中心相对于主轴的偏心距都约束清楚，否则现场配管容易出现干涉。泵脚或安装耳板的位置在图中未单独突出，但蜗壳底部的承力面应作为与底座接触的基准，地脚螺栓孔间距需在装配阶段一并核对。

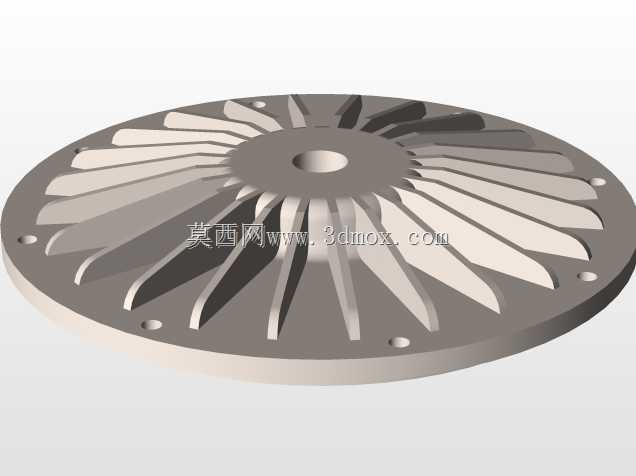

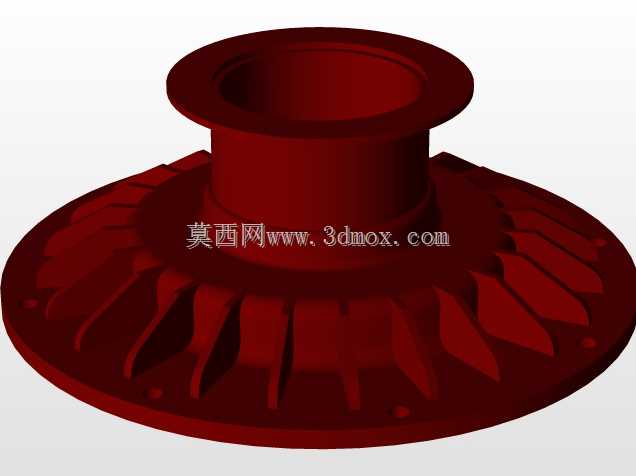

　　结构设计上，蜗壳外壁均匀布置了一圈放射状加强筋，从吸入端外圈一直延伸到蜗壳最大轮廓处。这些筋条一方面提高壳体在高压工况下的刚性，抑制蜗壳在水压脉动下的薄壁振动，另一方面增大外表面积，对输送介质温度偏高的场合有辅助散热作用。筋条之间的凹槽顺着流体在蜗壳内的转向分布，并非随意装饰，其走向与壳体成型时的拔模方向也基本一致，便于铸造或压铸脱模。

　　叶轮腔内部是径流叶片的工作空间，流体从轴向入口进入，经叶片转向后沿径向甩出，再进入螺旋流道。叶片数量、出口宽度和蜗壳隔舌位置共同决定扬程与流量特性，模型中叶轮与壳体之间保留了必要的径向间隙和轴向间隙，间隙过小会在热膨胀时刮壳，过大则增加回流损失。进出口法兰的通径差异也值得注意：吸入侧口径通常略大于排出侧，以降低入口流速、改善汽蚀余量，出口侧流速提高后压力能更稳定。

　　这类泵在工程中常见于冷却液循环、润滑油输送、小型供水增压以及实验台流体回路。布置机组时，吸入管路应尽量短而直，避免在泵入口前出现急弯或气囊；出口侧则建议预留阀门和压力表接口，方便调节工况。泵体与电机之间若采用联轴器直联，需保证两轴对中；若做成带轮或齿轮传动，还要在泵壳支架上核算悬臂载荷。三维建模过程中，可先以主轴轴线和出口管轴线建立骨架，再分别绘制吸入法兰、蜗壳螺旋面、叶轮腔和加强筋，最后用圆角过渡处理铸造壁厚，避免出现应力集中的尖角。

　　从加工与成型角度看，蜗壳属于典型的薄壁腔体件，壁厚要兼顾耐压和铸造流动性，法兰处局部加厚以承受螺栓预紧力，筋条与壳体交接处留出工艺圆角。模型把内外流道、法兰孔和散热筋的相对关系完整表达出来，结构工程师可在此基础上继续细化密封结构、轴承位和联轴器接口，形成可用于装配校核与方案评审的泵体数字样机。
