商用打蛋机笼式搅拌网头结构

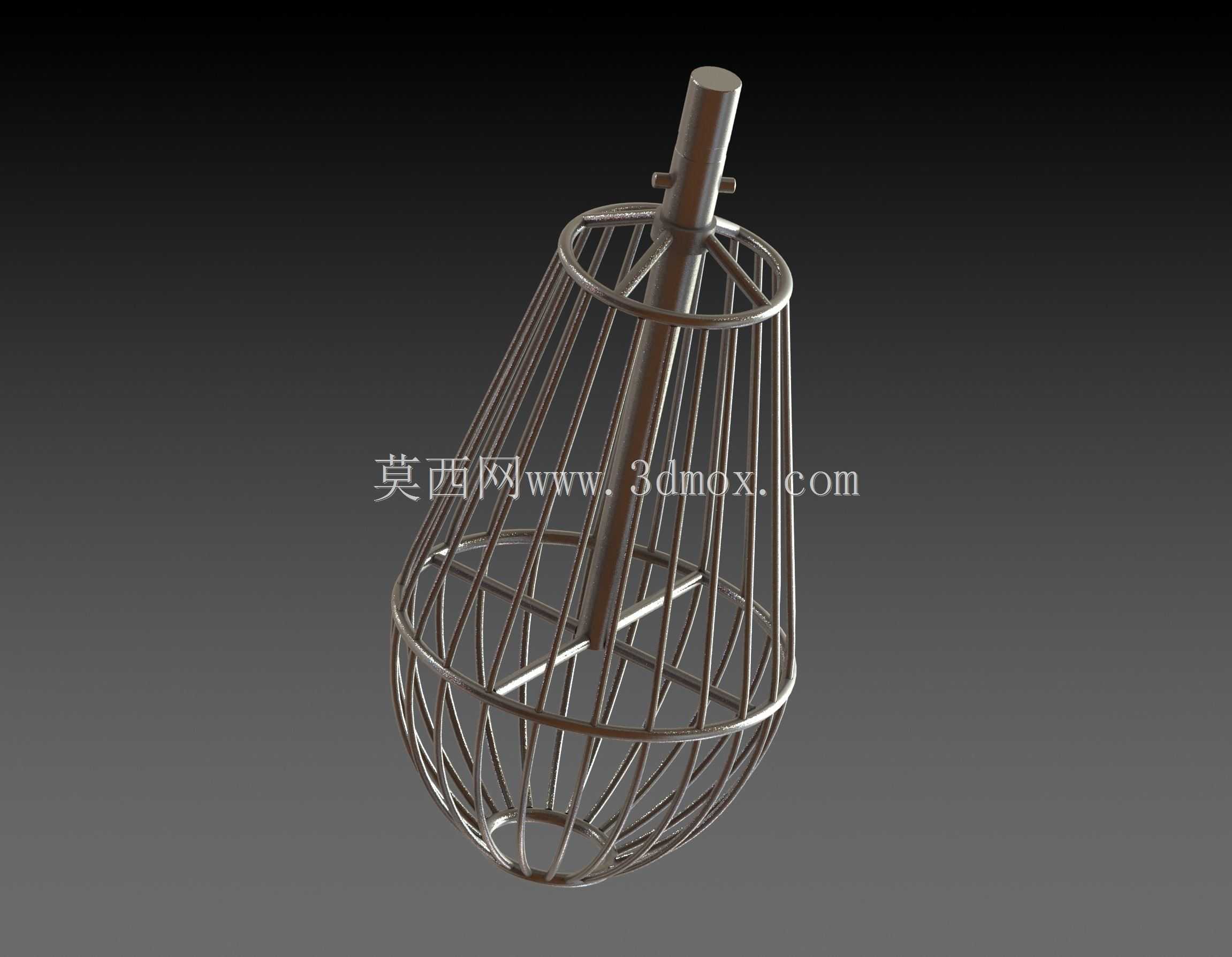

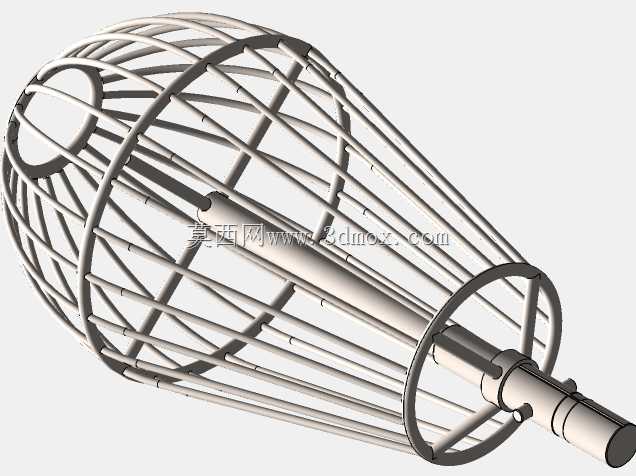

　　该结构呈现的是商用食品搅拌设备上使用的笼式打蛋搅拌头，整体为金属线材焊接成型的网笼形态，常见于立式打蛋机、奶油打发机、蛋糕面糊搅拌机以及小型和面设备的末端执行部件。搅拌头上部设置圆柱形装夹柄，工作时插入设备主轴输出端，通过锁紧销或快装结构传递扭矩；下部由多根弧形金属丝沿周向均匀排布，形成上窄下宽、底部圆润收拢的梨形笼体。笼体内部设有中心加强杆和横向支撑筋，弧形丝材两端分别汇集到顶部连接环与底部收口位置，使整个搅拌网在高速旋转时保持稳定轮廓。

　　从实际烘焙生产场景看，这类笼式搅拌头主要用于蛋液充气、奶油打发、蛋白霜制备、稀面糊混合以及轻质馅料搅拌。与实心底桨不同，网笼结构在旋转过程中能够让物料反复穿过金属丝间隙，把空气带入蛋液或奶油中，形成细密泡沫组织。蛋糕生产线、中央厨房、面包房、甜品加工车间在配置打蛋机时，通常会根据料桶容积和物料黏度选择不同直径、不同丝距的笼头；丝距较密时适合蛋液、奶油等低黏度物料，丝距较宽时可兼顾较稠的面糊，减少物料挂附与堵塞。

　　结构设计上，搅拌头需要同时考虑搅拌效率、刚性平衡和清洗维护。弧形金属丝按照空间曲线布置，旋转扫掠范围接近料桶下半部轮廓，能够覆盖桶底与桶壁附近的物料，减少死角。顶部连接杆承担主轴扭矩，中心杆贯穿笼体并与横向筋连接，可抑制网笼在负载下的扭转变形。周向丝材数量和排布角度决定剪切与充气效果：丝材过多会增加阻力，丝材过少则打发时间延长；底部圆弧过渡避免形成物料堆积点，也便于用水冲洗残留蛋液。

　　外形边界方面，该类零件属于细长轴加网笼的组合件，装夹柄直径需与设备主轴孔匹配，柄部有效插入长度要保证锁紧位置可靠；笼体最大外径应小于搅拌桶内径，并保留合理环向间隙，防止高速旋转时刮碰桶壁。总高度需结合主轴升降行程和料桶深度确定，使网笼最低点接近桶底但不直接摩擦。工程建模时，应重点还原装夹柄、锁紧孔、顶部汇流环、弧形丝材、中心加强杆、底部收口及焊接连接关系；丝材可用空间曲线加圆截面扫掠表达，焊接点可按局部合并结构处理。

　　在选型与校核中，不能只关注外观形状，还要确认主轴连接形式、旋转方向、额定转速和物料黏度。笼式头适合低中黏度充气搅拌，不适合重载荷面团揉制；若用于高黏度物料，金属丝焊接处容易产生疲劳开裂。动平衡也不可忽视，周向丝材应均匀对称，顶部夹持段与笼体轴线保持同轴，避免整机振动增大。清洗场景下，线材表面应光滑连续，减少狭缝和藏污死角；与食品接触的结构通常采用不锈钢材质，以满足耐腐蚀和卫生要求。

　　三维设计时可先建立主轴轴线与料桶参考轮廓，再确定笼体最大直径、底部圆弧半径、顶部收口直径和装夹柄长度。随后绘制单根弧形丝的空间路径，通过圆周阵列形成笼体，再补充中心杆、横撑和顶部连接套。这样完成的模型不仅能用于装配干涉检查，也可直接支撑焊接工装设计、备件加工和设备维护替换。
