乘用车多辐条轻量化铝合金轮毂结构

项目分类:汽车 发布时间:2022-06-09 ID:649524
  • 乘用车多辐条轻量化铝合金轮毂结构
  • 乘用车多辐条轻量化铝合金轮毂结构

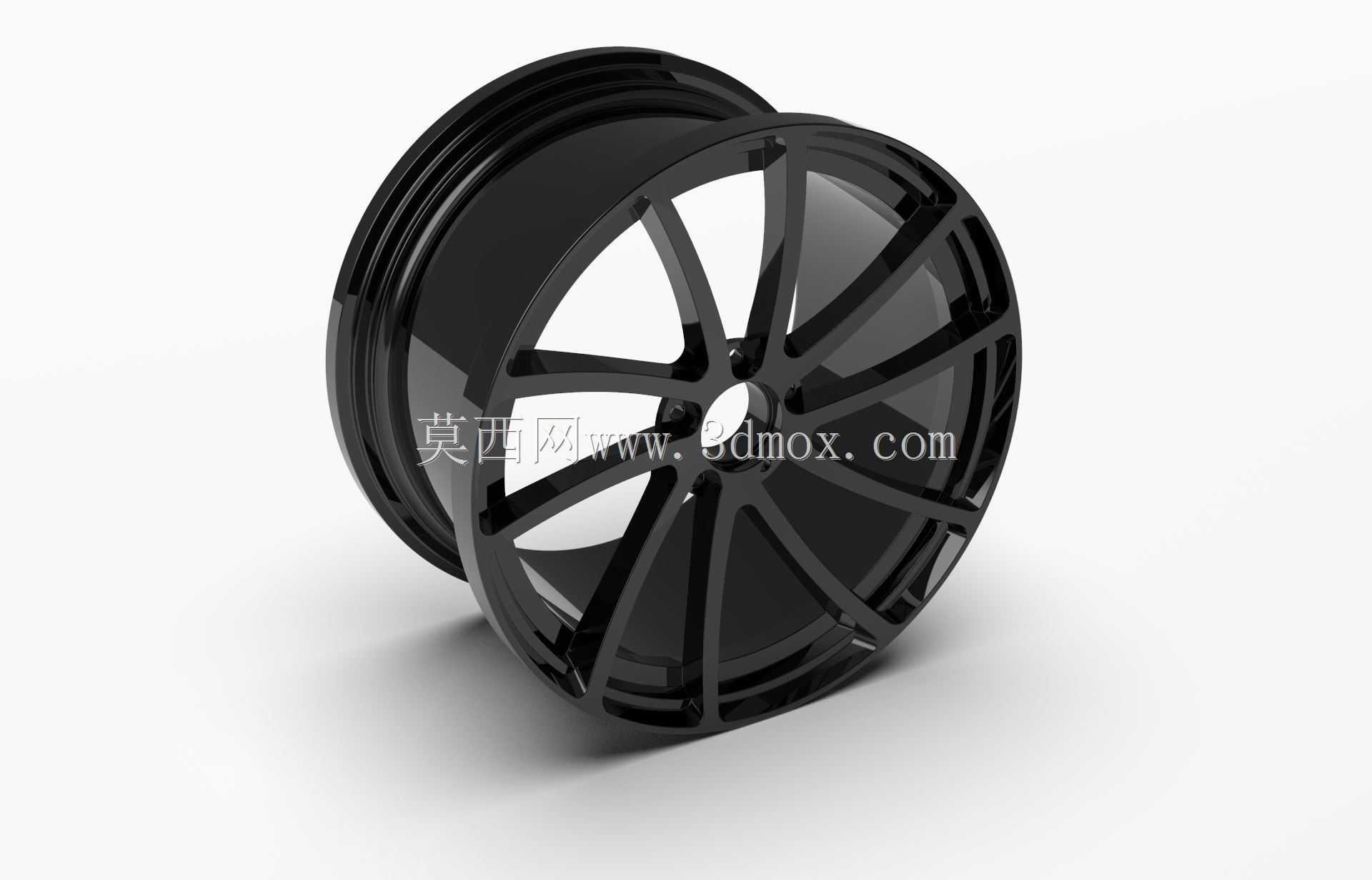

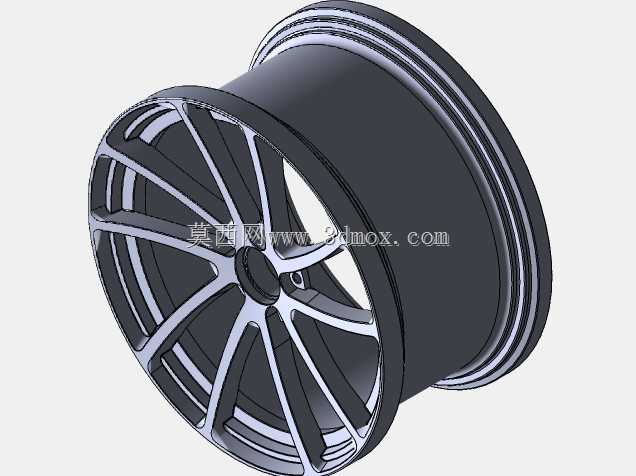

  该轮毂结构面向乘用车辆行走系统使用,属于车轮总成中承担轮胎支撑、制动力传递与转向载荷导向的关键旋转部件。整体采用一体式轮盘造型,轮辋部分为深槽式环形结构,外缘设置标准胎圈座与凸缘轮廓,能够为无内胎子午线轮胎提供可靠的密封贴合面;轮辐区域采用分叉式多辐条布局,辐条从中心安装座向外呈放射状延展,并在靠近轮辋内侧处形成分叉连接,使载荷路径由螺栓安装面均匀分散至整个轮辋圆周。

  从实际装车场景看,这类轮毂多用于轿车或城市SUV的改装与配套设计,车辆在直线行驶、转弯、制动和经过不平路面时,轮毂需要同时承受垂直冲击、侧向弯矩、扭矩输入以及轮胎气压形成的环向张力。轮辐造型并非单纯追求外观:较宽的主辐条承担主要弯曲载荷,分叉支脚增加与轮辋筒身的连接点数,可降低局部应力集中;辐条之间的大开口则为制动盘、制动卡钳留出散热和拆装空间,也有利于行驶中气流带走制动热量。

  中心区域设置轮毂轴承穿过的中心孔,周围分布螺栓孔,用于与车轴法兰或转向节端面定位连接。设计时需要重点控制中心孔与轴头的配合边界、螺栓孔分布圆直径、螺母座锥面角度以及轮盘偏距。中心孔承担径向定心作用,螺栓锥面负责锁紧并传递摩擦扭矩;偏距则决定轮辐安装面相对于轮辋中心面的位置,直接影响轮距、悬架几何、轮胎与翼子板及减振器之间的间隙。若偏距选择不当,轮胎可能外扩刮擦轮眉,或内移干涉卡钳、悬架摆臂和转向拉杆。

  轮辋筒身外侧轮廓包含轮缘、胎圈座、沟槽和气嘴安装位置。深槽结构便于轮胎装拆,胎圈座处的凸起轮廓可在充气后限制胎圈轴向滑移。建模时需要把轮缘圆角、筒壁厚度变化、辐条与轮辋交接过渡区连续表达,避免出现尖锐相交线。实际铸造或锻造后,轮辋壁厚通常沿圆周保持均匀,以控制转动惯量和动平衡;轮辐根部则需要适当加厚并设置拔模斜度,适应金属成型工艺。

  外形边界方面,轮毂直径、轮辋宽度和法兰安装面位置是选型校核的核心。直径决定可匹配轮胎的内径规格,宽度影响轮胎胎侧支撑状态和接地印痕;轮辐背面到轮辋内缘的空间需满足卡钳回转包络,中心孔端面需与轴头贴合,螺栓长度应保证足够啮合圈数。装车前还需检查轮毂在满载跳动、最大转向角和悬架压缩极限下,与制动管路、挡泥板、车身覆盖件之间保留安全间隙。

  结构建模可按旋转基础体与放射辐条组合的思路推进:先建立轮辋回转截面,勾勒胎圈座、轮缘和深槽;再绘制单组辐条的空间曲面,使其正面形成立体切面,背面保留减重空腔;最后通过圆周阵列完成多辐条布局,并在中心区合并螺栓座、气门孔和加强筋。曲面过渡处应保证辐条侧面与轮辋内壁平滑相接,使应力从中心法兰向环形轮辋扩散。对于后续工程分析,可在螺栓孔施加约束,在胎圈座区域加载轮胎反力,考核弯曲疲劳、径向疲劳和冲击工况下的应力分布;对辐条背面厚大部位还需考虑铸造缩松和热处理变形风险。

  该结构兼顾造型辨识度与受力合理性,适合用于车轮结构教学、改装轮毂方案评审、制动间隙校核以及整车底盘数字化装配。
