离心式涡轮叶轮精密结构造型

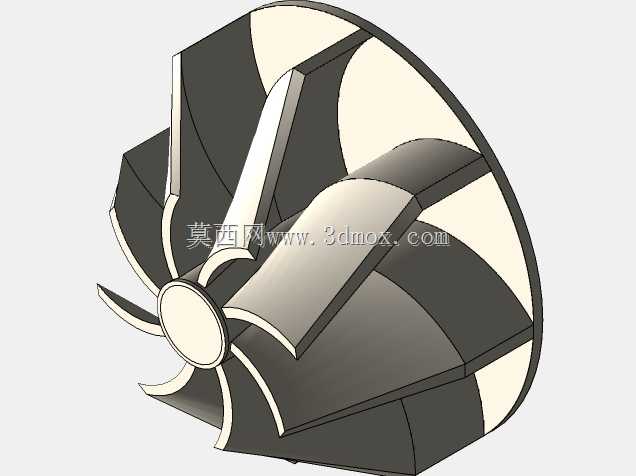

　　该涡轮叶轮采用离心式径流结构布局，整体由轮盘基体、周向均布的曲面叶片、中心轴孔安装段三部分构成，属于流体能量转换类核心回转零部件，这类结构常见于小型涡轮增压器、微型燃气轮机、离心式空压机、高速风机以及部分流体输送设备的动力端，工作时随主轴高速旋转，通过叶片曲面持续对流经叶轮流道的工质做功，改变工质的流动方向与压力能、动能参数，完成能量传递与介质增压过程。

　　从实际工况适配角度出发，该叶轮的叶片采用大曲率空间扭曲造型，叶片型线从中心进气端沿径向向外缘延伸过程中持续平滑扭转，进口段叶片前缘做了薄化修型处理，可降低工质进入叶轮流道时的冲击损失，减少入口紊流与气动噪声；相邻叶片之间形成连续收敛的流道截面，工质从叶轮中心区域轴向进入后，随叶片旋转被逐步导向轮盘外缘，流道沿径向逐步扩压，可将旋转机械能高效转化为工质的压力势能。轮盘采用背面平直、正面随叶片根部平滑过渡的盘式结构，轮盘厚度从中心轮毂区域向外缘方向逐步减薄，既保证高速旋转时轮盘自身的结构刚度，抑制高转速下的轮盘挠曲变形，又能合理控制叶轮整体转动惯量，降低主轴启停阶段的动载荷冲击。

　　中心轮毂区域设置同轴安装孔，孔位与轮盘、叶片的回转基准严格同轴，轮毂端面预留有轴向定位贴合面，实际装配时可通过轴肩、锁紧螺母或者过盈配合方式与传动轴实现周向固定与轴向定位，保证叶轮旋转时的动平衡精度。叶片与轮盘的交接位置全部做圆角过渡处理，避免直角相贯位置形成应力集中，在高速旋转产生的离心载荷、工质交变冲蚀载荷长期作用下，可大幅降低叶根位置出现疲劳裂纹的风险，延长部件服役寿命。叶轮外缘为连续圆形轮廓，外缘与壳体蜗壳的内壁之间预留均匀的微小装配间隙，间隙值通常根据设备工作转速、工质温度、壳体热膨胀量综合设定，既避免叶轮旋转时与壳体发生刮蹭，又能减少级间工质回流泄漏，提升整机工作效率。

　　建模过程中首先绘制叶轮的回转基准轴线， sketch 阶段完成轮盘的回转截面轮廓，通过旋转特征生成轮盘基体；随后在基准面上绘制单条叶片的空间型线，通过曲面放样、加厚特征生成单个叶片实体，再按照叶片数量对叶片特征进行圆周阵列，阵列过程中保证所有叶片的周向角度偏差控制在极小范围内，避免因叶片分布不均导致旋转时出现不平衡量。叶根位置的过渡圆角需要在阵列完成后统一添加，保证所有叶根圆角半径一致，后续还可对整体叶轮做动平衡配重结构的补充设计，比如在轮盘背面预留去重槽位，方便实际加工完成后通过动平衡测试去除多余质量，将叶轮的不平衡量控制在高速回转部件允许的精度范围内。

　　这类叶轮在选型与结构适配时，需要重点核对三个边界尺寸：一是叶轮的最大外缘直径，该尺寸直接决定配套蜗壳的内腔直径与整机安装径向空间；二是中心安装孔的孔径与配合公差，需与传动轴的轴径公差匹配，保证扭矩传递可靠；三是叶轮的轴向总厚度，需对应壳体内部的轴向安装间距，保证叶轮进出口与壳体的流道对齐。叶片的数量、叶片出口安装角、流道宽度参数会直接影响设备的流量、压比与高效工作区间，设计时需要结合目标工况的工质类型、转速范围、流量压力参数反复调整型线，避免出现流道内气流分离、喘振等异常工况。
