双法兰异向转角管道连接构件

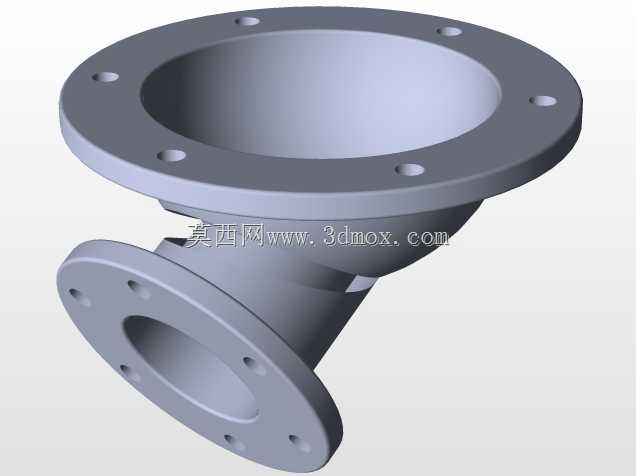

　　该构件为管路系统中用于实现两段不同走向管道对接的转角连接部件，两端均采用标准法兰盘结构，一端为大口径敞口法兰，另一端为侧置小口径法兰，两段法兰的轴线呈非平行夹角，可在管路布局中同时完成流向转向与通径过渡，无需额外搭配独立弯头与变径接头，减少管路装配的零件数量与密封点位。

　　从现场使用场景来看，这类转角法兰接头常见于粉体输送管路、通风除尘管网、给排水支管接驳、化工流体输送管线以及小型设备的进出气接口段。大口径端通常对接主管道或者设备腔体的敞口接口，依靠端面均布的螺栓孔完成周向固定；侧置小口径端则对接支管、外连管线或者阀组接口，使介质从大口径腔体导入后沿斜向流道转向输出。相较于普通90度弯头，该构件将法兰连接结构与转向流道整合为一体，在安装空间受限、管路需要斜向引出的位置，能够省去弯头两端额外配焊法兰的工序，也避免了现场焊接带来的变形与密封面损伤问题。

　　结构设计上，两端法兰盘均预留了周向均匀分布的通孔，螺栓孔的数量与排布匹配对应通径的常规法兰连接规范，装配时螺栓从孔位穿入后与配对法兰的螺母锁紧，依靠两法兰端面之间加装密封垫片实现端面密封，防止管路内介质泄漏。主体流道采用平滑过渡的锥面+弯腔结构，大端口到小端口的内壁无突兀台阶，介质流经转向位置时的流阻被控制在较低水平，粉体物料输送时也不易在转角处积存残留，减少管路堵料的风险。外壁在法兰盘与筒体衔接的位置做了加厚过渡处理，承接螺栓锁紧时的压紧力，避免法兰盘受载后出现翘曲变形。

　　建模过程中需优先锁定两端法兰的端面基准：先分别构建两个夹角确定的法兰基准面，在各自基准面上绘制法兰盘外圆、密封面内圆以及周向螺栓孔的圆周阵列特征，再沿着两端口的轮廓搭建中间的过渡弯筒实体，保证内壁曲面连续顺滑。法兰盘的厚度需匹配对应公称压力下的刚度要求，螺栓孔的中心圆直径、孔位数量要与配对法兰完全对应，否则现场装配时会出现孔位错位无法穿栓的问题。流道的转角处圆角不能过小，否则既会增加流体局部阻力，也会在铸造或者注塑成型时造成壁厚不均、局部应力集中。

　　安装边界方面，大法兰端的外圆轮廓决定了主设备侧的安装预留空间，装配时需要在法兰圆周外侧留出扳手操作空间，用于逐个锁紧螺栓；侧置小法兰的伸出方向与轴线夹角直接决定了外接支管的走向，布局阶段要提前核对周边管线、机架的位置，避免法兰锁紧后支管与其他部件发生干涉。构件的整体轴向长度、两个法兰端面的间距以及侧法兰的外伸距离，都属于管路布置时的关键硬尺寸，在三维管线综合排布时可直接将该构件作为标准连接件调用，快速完成斜向管路的对接定位，后期出工程图时也可直接提取法兰孔位、端面标高与角度参数，指导现场预制与装配作业。
