四缸发动机排气歧管铸造结构

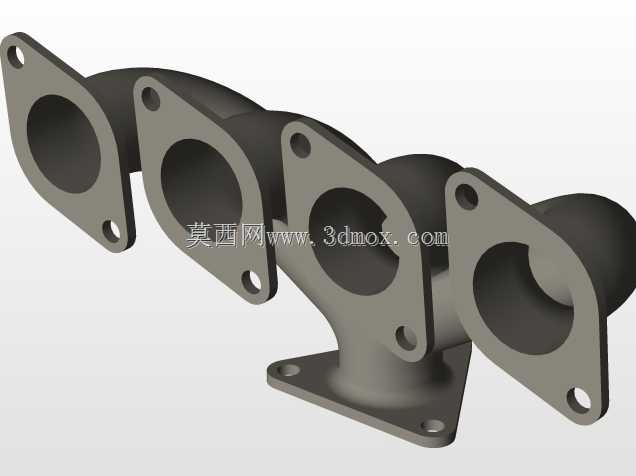

　　排气歧管是内燃机排气系统中紧邻气缸盖的关键零部件，其核心作用是将多个气缸排出的高温高压废气分别收集后，汇入统一的排气下游管路，引导废气向涡轮增压器、催化转化器或消声系统方向流动。该模型呈现的是一款四缸发动机用一体式排气歧管，四个进气接口沿长度方向依次排列，每个接口均配置带双安装孔的菱形法兰面，用于与气缸盖侧排气口进行密封连接；歧管下部设置集中出口法兰，用于将四路废气汇总后接入后续排气部件。

　　从实际装车场景看，这类歧管广泛应用于小排量直列四缸汽油机、柴油机以及工程机械动力单元。发动机工作时，各气缸按照点火顺序间歇排出高温脉冲废气，歧管内部流道需要在有限的机舱空间内完成转向、汇合与导流。若流道截面突变、转角过于生硬或各缸支管长度差异过大，容易造成排气干涉、泵气损失增加、扫气效率下降，进而影响扭矩输出与燃油消耗。因此建模时不能只把外形做成简单管道拼接，而要围绕气流路径布置支管走向，使各缸到汇合段的流动阻力尽量均衡。

　　该结构采用分支弯管逐步汇流的形式，四个进气法兰朝向同一安装基准面，便于在气缸盖上成排布置。法兰面上的通孔用于穿装螺栓，孔位与气缸盖排气口位置必须严格对应；法兰密封面需要保持平面度，实际生产中通常配合金属多层垫片或密封环使用，以承受反复热胀冷缩。底部出口法兰同样预留安装孔，既承担与下游排气管或增压器涡壳的连接功能，也在装配状态下提供端部支撑，减少悬臂管路在振动工况下的应力集中。

　　设计思路上，模型重点体现了铸造歧管的典型特征：管壁过渡圆润，支管与总管交汇处采用大圆角融合，外形没有尖锐折角。这样处理并非单纯为了外观，而是因为铸件在冷却过程中对壁厚突变十分敏感，尖角和厚大热节容易产生缩松、裂纹；同时，圆滑内腔能够降低废气涡流和局部阻力。外表面可见的加强过渡区将相邻支管连接成整体，提高了构件的刚性，使歧管在数百摄氏度温差循环下不易发生开裂。

　　安装边界方面，四个进气法兰的中心距决定了其适配的气缸盖孔系，法兰面到出口法兰的高度、支管弯曲外轮廓以及总管伸出方向，共同构成机舱布置时必须校核的包络空间。进行整车或发动机台架设计时，需要在歧管周围预留隔热罩、氧传感器、增压器执行器以及冷却管路的间隙，避免热辐射影响周边塑料件、线束和橡胶件。出口法兰的朝向还关系到三元催化器或涡轮增压器的布置角度，若方向偏差，会导致下游总成与变速箱、车架或防火墙发生干涉。

　　从结构工程角度审查，该三维模型完整表达了多法兰定位、弯管汇流、安装孔位和底部支承面等要素，可用于排气系统布置校核、铸造工艺讨论、工装夹具设计以及教学演示。后续细化时，还可进一步加入壁厚抽壳、内腔流道、热应力分析约束面和螺栓预紧位置，以便开展CFD流场评估与有限元热疲劳校核。对于发动机外围件开发而言，这类模型的价值不只在于几何形状还原，更在于帮助设计者理解进气法兰密封、支管走向、废气汇合和出口连接之间的相互制约关系。
