双拨叉铰接式液压换向控制阀主体

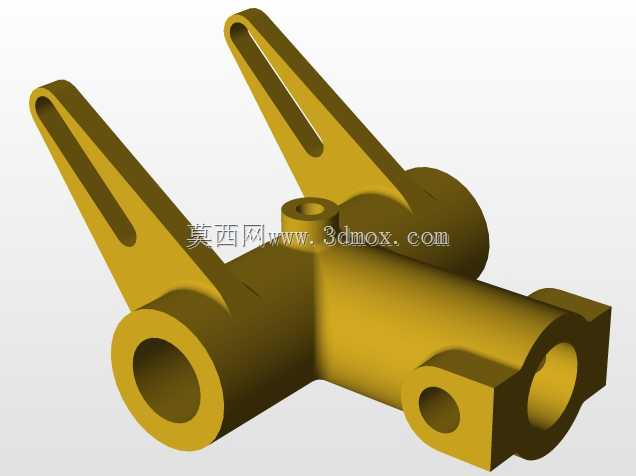

　　该零件属于小型液压与手动操纵系统中的复合式阀座构件，整体将阀体流道、拨叉操纵臂、铰接安装座三类功能集成在同一铸造成型基体上，常见于工程机械手动换向阀组、农业机械液压分配器、机床夹具操纵机构以及轻型专用设备的联动控制单元中。在整机布置里，这类构件承担两路动作：中部横向贯通的筒状腔体作为阀芯容纳腔，内部装入滑阀芯后可通过轴向位移切换压力油通路；上方伸出的两根带长槽拨叉臂则与操纵连杆或踏板转轴配合，把外部摆角动作转化为阀芯的直线推拉位移，从而实现油路换向、执行元件启停或动作联锁。

　　从结构布局看，主阀芯腔采用大直径横向圆筒设计，两端预留阀芯装配与端盖连接边界，腔壁侧部开设径向通油孔，孔位周边保留凸台加厚区域，避免高压工况下孔口应力集中。阀体下部与侧部分别设置带通孔的方形安装凸台，这些凸台一方面作为工艺加工时的找正基准，另一方面可通过螺栓将整个阀件固定在安装面板或油箱侧板上，凸台底面与主腔轴线的平行度需要在加工阶段严格控制，否则阀芯装入后会出现卡滞、内泄量增大的问题。两根拨叉臂从阀体上部斜向伸展，臂身开设长圆形滑槽，滑槽宽度与驱动销直径匹配，长槽结构允许操纵件在摆动过程中产生小幅位置补偿，抵消连杆装配误差带来的运动干涉。

　　建模过程中需要优先保证主腔、各侧孔、拨叉槽之间的位置关系：主阀芯孔为整根贯通的基准特征，建模时先以该孔轴线搭建主体骨架，再叠加外部铸造圆角与壁厚；拨叉臂根部与阀体交接处采用大圆角过渡，此处是操纵力传递的核心承载区，过小圆角会在反复扳动后产生疲劳裂纹。各流道孔口的沉台、密封面需要保留足够的加工余量结构，装配端盖或管接头时可依靠端面压紧密封圈实现高压密封。外形边界上，主阀体横向长度覆盖阀芯全行程与两端端盖空间，拨叉臂向上张开的高度需避开周边管路与护罩，安装凸台的孔距按照常规液压阀组安装面板规格预留，底部支撑面保持平整，确保整机装配时无需额外修配即可落位。

　　实际工况下，该构件承受液压内压与操纵扳动的交变载荷，壁厚分布遵循内腔承压区厚、拨叉臂中段适度减重的原则，既控制整体重量，又保证拨叉推动阀芯时臂身变形量在允许范围内。侧部径向小孔作为控制油道或泄油通道，孔口与主腔相交处的相贯线在建模时需完整还原，若简化相贯结构，后续数控加工或铸造模具设计会出现流道偏差。拨叉滑槽的两端设置圆弧收尾，驱动销在槽内滑动至行程端点时可平滑限位，避免刚性撞击造成槽口崩边。

　　这类集成化阀座省去了独立操纵支架与分体阀体的连接环节，减少了装配累积误差，在空间紧凑的移动式设备中能够直接嵌入操纵台下方，联动踏板或手柄完成液压动作切换，结构紧凑且维护时只需拆开端盖即可抽出阀芯检修，无需拆卸整个阀体与拨叉机构。
