弯管法兰式抽水机泵体壳体结构

　　该壳体结构面向小型流体输送设备的泵腔集成需求，常见于给排水管路、循环冷却系统、小型农用取水、设备配套输水单元以及工艺管线中的增压环节。结构本身承担容纳叶轮或内部过流组件、衔接进出水管路、提供安装固定基准的作用，属于抽水设备中连接动力部件与外部管路的核心承载件。

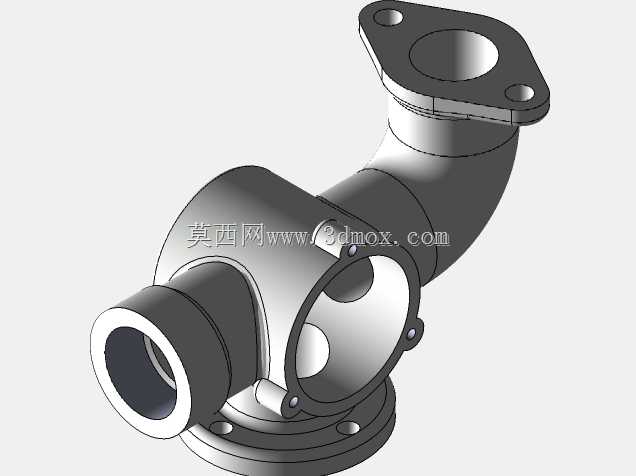

　　从外形上看，主体采用多接口交汇的腔体布局：下部设置圆形法兰安装面，用于与底座、电机支架或泵盖配合；侧向伸出一段圆筒形接口，可作为进水或出水通道；上部通过平滑弯管延伸至顶端两孔菱形法兰，形成转向后的管路连接端。弯管段并非简单直角折弯，而是采用连续圆弧过渡，目的在于降低流体在转向处的局部阻力，减少涡流、噪声和压力损失。对于抽水设备而言，流道曲率、接口同轴度和腔体过渡圆角都会直接影响汽蚀余量、运行稳定性和输送效率。

　　设计思路上，该件把泵腔、弯管流道和安装法兰整合为一体，减少了多段管路拼接带来的密封面数量。下部法兰周边布置螺栓孔，便于拆装维护；顶部法兰采用两孔压紧形式，适合空间受限、需要快速对位的管路端；侧向圆筒接口则保留了与软管、卡箍或管接头连接的余量。各法兰端面需要在建模时保证平面度、孔位间距和接口轴线关系，否则实际装配中容易出现密封垫压合不均、管路偏心或螺栓干涉。

　　腔体中部开设较大的圆形开口，周围保留凸缘和小孔，用于安装端盖、密封件或检修盖板。该开口既方便内部叶轮、轴封等部件的装配，也为后期维护提供操作空间。开口边缘的加厚凸缘能够提高局部刚度，避免承压后产生明显变形；侧壁与弯管交汇处设置圆角和增厚区域，以分散铸造或加工过程中的应力集中。若采用铸件生产，还需结合拔模斜度、最小壁厚、圆角半径和加工余量检查结构可制造性；若用于焊接或数控加工方案，则应关注板材厚度、焊缝可达性和法兰端面加工基准。

　　安装边界方面，下部法兰决定整机支撑高度和固定孔位，顶部弯管法兰决定上方管路的走向与避让范围，侧向接口则影响水平方向接管空间。三维布局时需要同时校核三条接口轴线：底部安装面应保持水平基准，侧向接口中心线与泵腔轴线的相对位置要满足转子或阀芯装配，顶部法兰面则需与对接管路平行。外围应预留扳手空间、密封垫压缩空间以及管路热膨胀或振动位移空间，尤其在泵体与刚性管道直连时，不能只关注几何贴合，还要考虑运行振动对法兰螺栓和密封面的影响。

　　过流通道的内壁连续性是该结构建模的重点。弯管与主腔交接处应避免突变台阶，接口内径与外部管路通径应尽量匹配；当流向从侧向接口进入、经腔体转向后由顶部法兰输出时，流道截面的突然扩大会增加扩散损失，而过急的转弯又会增加局部阻力。因此在结构细化阶段，可通过截面检查、中心线曲率分析和干涉检查确认内部流道是否顺畅。对于需要承压的工况，还应结合工作压力、水锤冲击和材料许用应力复核法兰厚度、凸缘宽度及螺栓规格。

　　整体造型虽然以铸件壳体的形式呈现，但在工程使用中并不只是外观件。它同时承担流体导向、压力密封、部件定位和设备支撑等功能。建模时应将法兰孔、密封面、内腔、安装基准和维修开口作为关键特征管理，保证后续工程图中能够清晰表达壁厚、孔位、倒角、加工面和装配关系。这样的泵体结构适合用于小型抽水、循环输水和管路增压场景，在紧凑空间内实现侧向接入、弯向输出和底部固定的组合需求。
