涡轮增压器蜗壳与叶轮组合结构

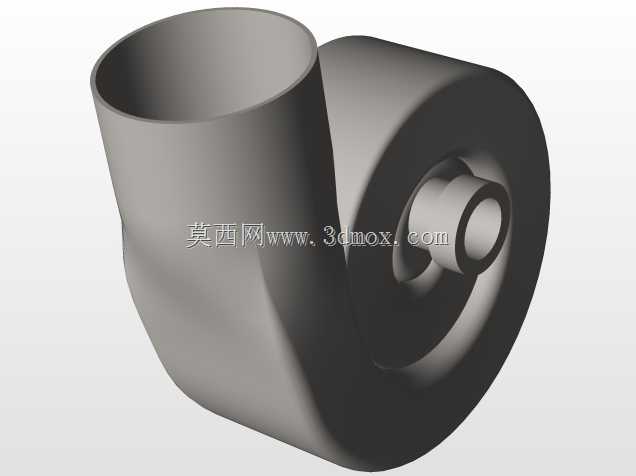

　　该三维结构呈现的是增压系统中涡轮端的核心组合件，主体包含变截面蜗壳流道、内置涡轮叶轮以及中心安装轴座，整体围绕废气能量回收与转速传递这一工程目标完成构型。从实际装机场景来看，这类部件广泛应用在内燃机增压回路、小型燃气动力装置以及试验台流体驱动单元中：高温高压的来流从侧向大口径入口进入蜗壳，沿渐缩的环形流道被导向叶轮周向，气流冲击叶片后将压力能与动能转化为叶轮的旋转机械能，同轴带动压气机端完成进气压缩，以此提升动力装置的充气效率与输出功率。

　　建模过程中首先处理的是蜗壳的异形流道：入口段采用大直径圆管直段设计，预留足够的法兰对接与管路插入空间，流道从入口向涡壳环形腔过渡时，截面面积沿周向逐步收窄，这种渐缩构型能够保证气流在整个圆周方向均匀加速，避免局部流速突变引发的流动损失。蜗壳外壁采用顺滑的变曲率曲面过渡，既承接入口管段的载荷，又为内部高速气流提供封闭承压边界，壁厚在建模时按承压壳体的常规设计逻辑保留均匀余量，兼顾结构刚性与整机重量控制。

　　叶轮部分采用径流-混流结合的叶片构型，叶片沿轮毂周向均匀分布，叶型从中心轴座向外缘逐步扭转，匹配蜗壳出口的气流入射角度，让气流能够平顺贴合叶片型面流过，减少冲击损失与尾迹涡流。中心轴座设置阶梯式安装孔位，内孔预留轴承配合与轴系定位的基准面，轴座外缘与叶片根部做圆角过渡，消除高速旋转时的应力集中风险，叶轮与蜗壳内壁之间保留均匀的微小间隙，既避免运转过程中动静部件刮擦，又尽可能控制间隙漏气带来的效率下降。

　　安装边界方面，侧向入口的直管段外径与长度可直接对接标准增压管路，端面预留法兰连接的密封面位置；蜗壳后侧的环形端面为整机安装基准，可对接轴承体与中间壳，端面分布的连接孔位按圆周均布逻辑布置，保证装配时的同轴度要求。中心轴孔的轴线与蜗壳入口管段轴线呈空间垂直布局，装配时需保证轴系的回转中心线与蜗壳涡道中心严格重合，否则会引发叶轮偏磨、流道对中偏差，直接降低增压效率。

　　在结构设计细节上，蜗壳的非对称曲面并非随意造型，其流道截面的变化规律完全匹配涡轮的流量特性：小开度工况下，渐缩流道仍能维持较高的气流出口速度，保证低转速区间的涡轮响应性；大流量工况下，环形流道的通流面积可顺畅通过全部废气，避免流道堵塞引发的背压升高。叶轮叶片的数量与叶型厚度经过平衡考量，叶片过厚会挤占通流空间、增加流动阻力，叶片过薄则难以承受高温高速下的离心载荷，模型中叶片采用从根到顶逐步减薄的构型，在刚性与通流效率之间取得平衡。

　　实际工程应用中，这类涡轮部件的工作环境长期处于高温、高转速状态，建模时所有转角位置均避免了尖锐直角，全部以圆角过渡，既降低铸造或加工过程中的应力开裂风险，也减少气流在拐角处的分离涡。整机的外形包络以蜗壳的最大外圆为径向边界，入口管段向上延伸形成轴向高度边界，整体结构紧凑，可在有限的动力舱空间内完成布置，相邻管路、冷却部件与该蜗壳外壁之间预留足够的隔热间隙，防止高温壳体对外围元件产生热辐射影响。轴座端的配合尺寸严格按照回转件的公差配合逻辑设计，保证轴承安装后叶轮的动平衡精度，满足高速运转下的振动控制要求。
