法兰连接明杆楔式闸阀三维结构

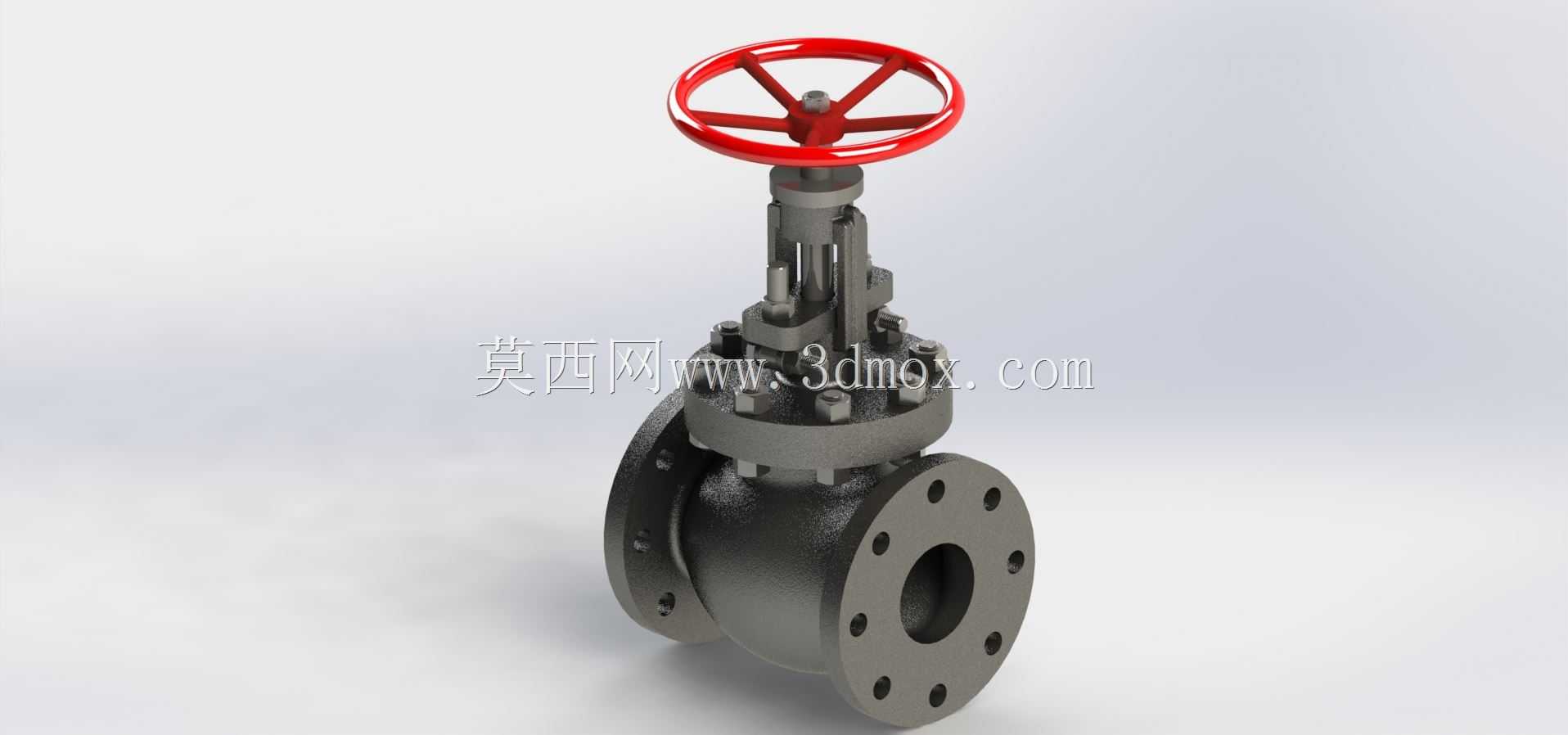

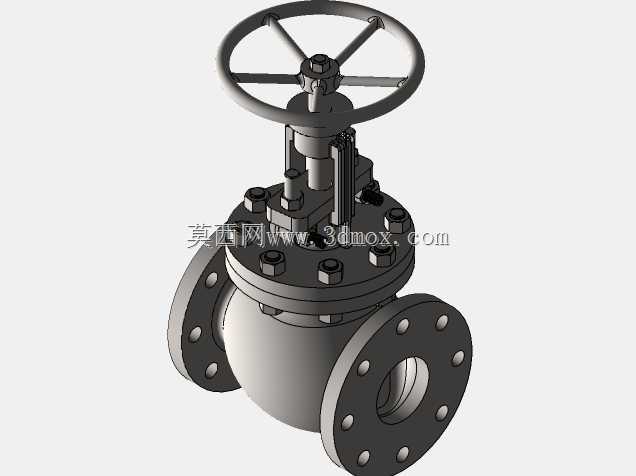

　　这套三维结构对应的是工业管路上常用的明杆法兰闸阀，整体采用两端法兰对接的安装形式，手轮驱动阀杆升降来带动内部闸板完成通断动作，在给排水、蒸汽输送、油品管线、化工流体输送以及厂区公用工程管网里都有大量应用。从现场安装的实际边界来看，阀体两侧的法兰盘预留了均匀分布的螺栓孔，装配时直接和管线端的配对法兰对齐，穿入螺栓加密封垫片后紧固即可，不需要额外加工焊接坡口，后期检修拆换也比焊接式阀门更方便，很适合需要定期维护、介质压力等级中等的管路区段。

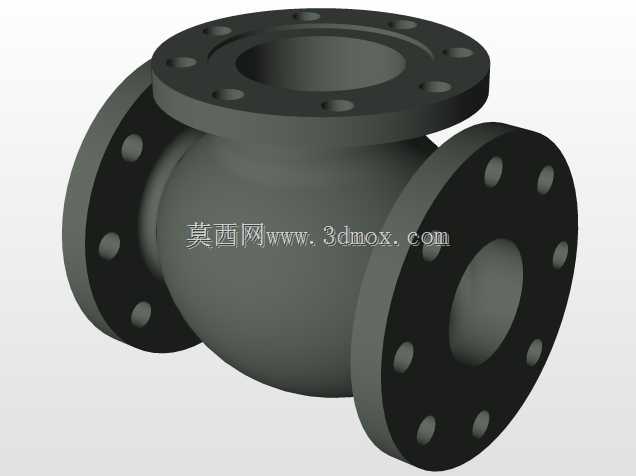

　　做结构建模的时候最先要敲定的是阀体流道的通径基准，整个阀体的中腔、两端法兰的内孔必须和管路公称通径保持同轴，流道内壁不能出现突兀的台阶，不然介质流过时会产生额外的涡流压损，输送含微小颗粒的流体时还容易在台阶位置淤积磨损。阀体中部的阀盖结合面是整个承压边界的关键，建模时要把法兰结合面的螺栓孔分布、密封面的凸台宽度都留足尺寸余量，中腔内部要给闸板的上下升降留出足够行程空间，既不能让闸板全开时还遮挡流道，也不能让闸板全关时阀杆升程超出手轮下方的支撑范围。

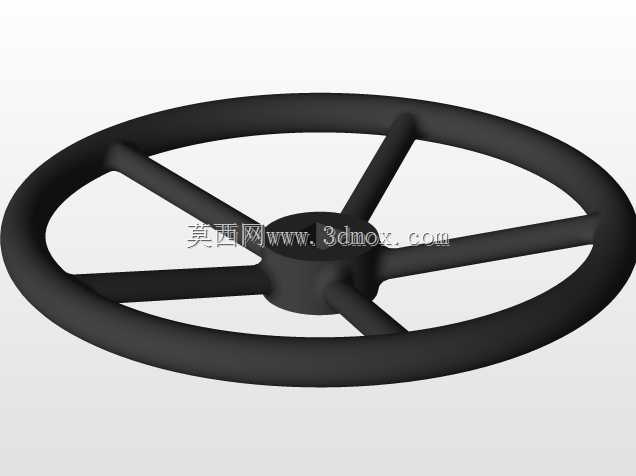

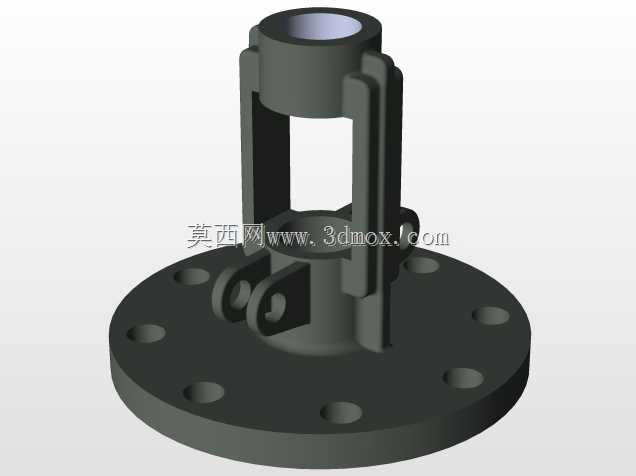

　　顶部的红色手轮采用轮辐式结构，轮缘做圆弧过渡方便操作人员握持施力，手轮中心和阀杆的梯形螺纹段配合，转动手轮时阀杆不会跟着旋转，只会沿着轴向做直线升降，也就是现场常说的明杆结构——这种设计的好处是巡检人员站在管线旁，一眼就能通过阀杆露出的长度判断阀门当前是全开还是全关，不用额外加装位置指示件，在多台阀门并排布置的泵房管沟里，能大幅降低误操作的概率。阀杆穿出阀盖的位置设置了填料函结构，建模时要预留填料装填的腔室以及压盖的安装空间，实际装配时在这个腔室里填入盘根填料，再用压盖压紧，就能阻止管内的压力介质顺着阀杆间隙向外泄漏，长期运行后如果出现微量渗漏，也可以在不停机的情况下适度拧紧压盖螺栓补偿填料的压紧量。

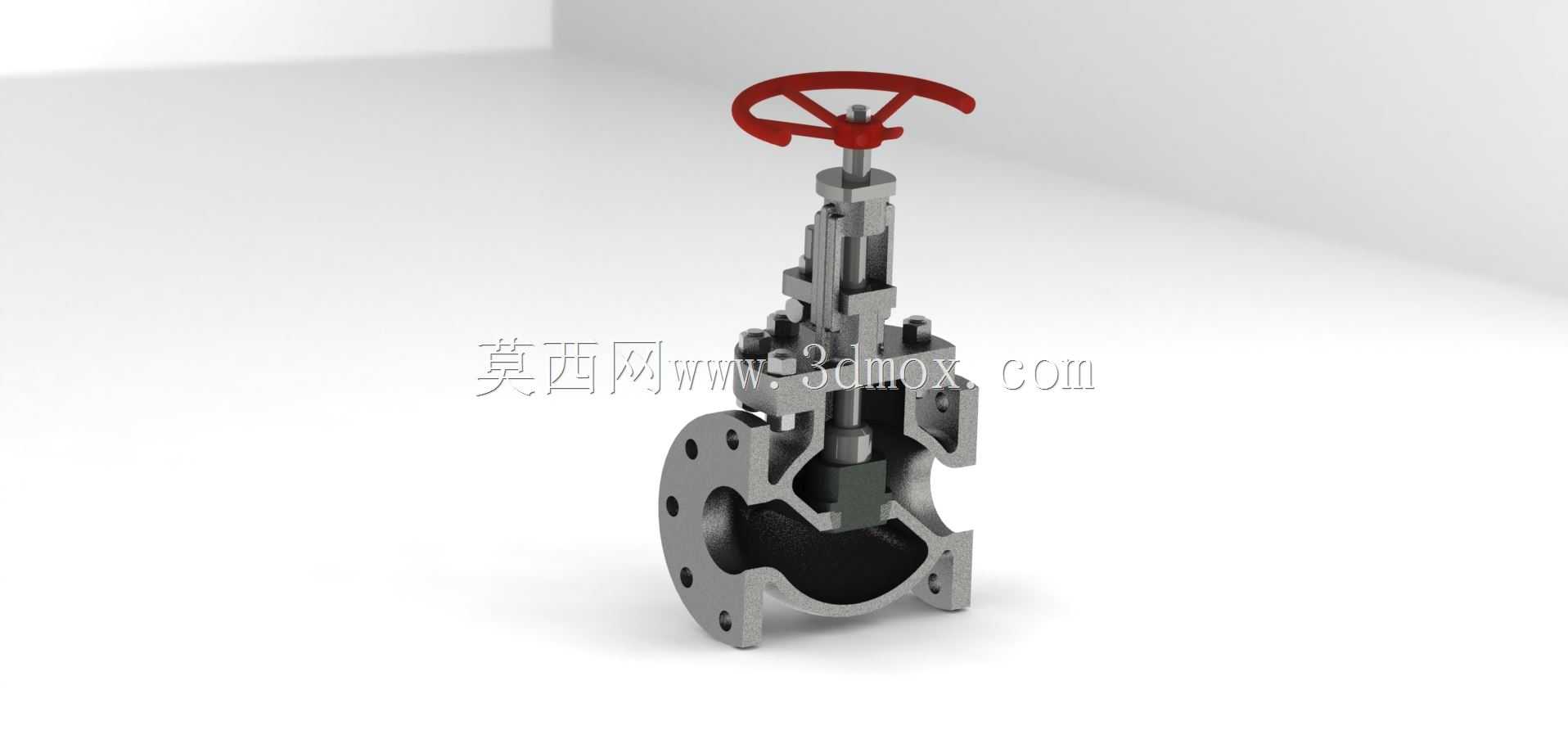

　　阀体内部的闸板采用楔式密封结构，两个密封面和阀体内侧的密封座形成锥度配合，当阀杆带动闸板下行到最低点时，楔面的挤压力会让两个密封面完全贴紧，截断管路上下游的介质；全开状态下闸板整体提升到阀体内腔的上部，整个流道完全贯通，介质流动的阻力非常小，而且因为流道内部没有遮挡，管线通球扫线的时候也不会卡住清管器，这也是闸阀在长距离输送管线上被广泛选用的核心原因。要注意这类阀门的功能定位是截断通断，不适合用来做节流调节，如果长期在半开半关的状态下工作，高速流动的介质会持续冲蚀闸板密封面，很快就会出现关闭不严的内漏问题。

　　外形尺寸的把控上，两端法兰的外径、螺栓孔中心圆直径、螺栓孔数量和孔径都要匹配对应压力等级的管路法兰标准，阀体的整体高度要考虑阀杆全开时的向上伸出量，布置管线的时候要在阀门上方预留足够的操作空间，不能让阀杆升到最高位时顶到上方的管线或者桥架；手轮的旋转直径也要兼顾操作力矩，直径太小开关时费力，直径太大则会占用过多侧向空间，在并排布置多台阀门的阀组区，还要核对相邻阀门手轮之间的净距，保证操作人员站在原位就能转动手轮，不会出现相邻手轮互相干涉的情况。阀体底部的铸造圆角、中法兰的加强筋布局也都在模型里做了还原，这些细节既符合铸钢件的工艺要求，避免铸造时出现应力集中开裂，也能保证阀体在承受管路额定压力时拥有足够的结构强度。
