乘用车五辐运动款铝合金轮毂结构

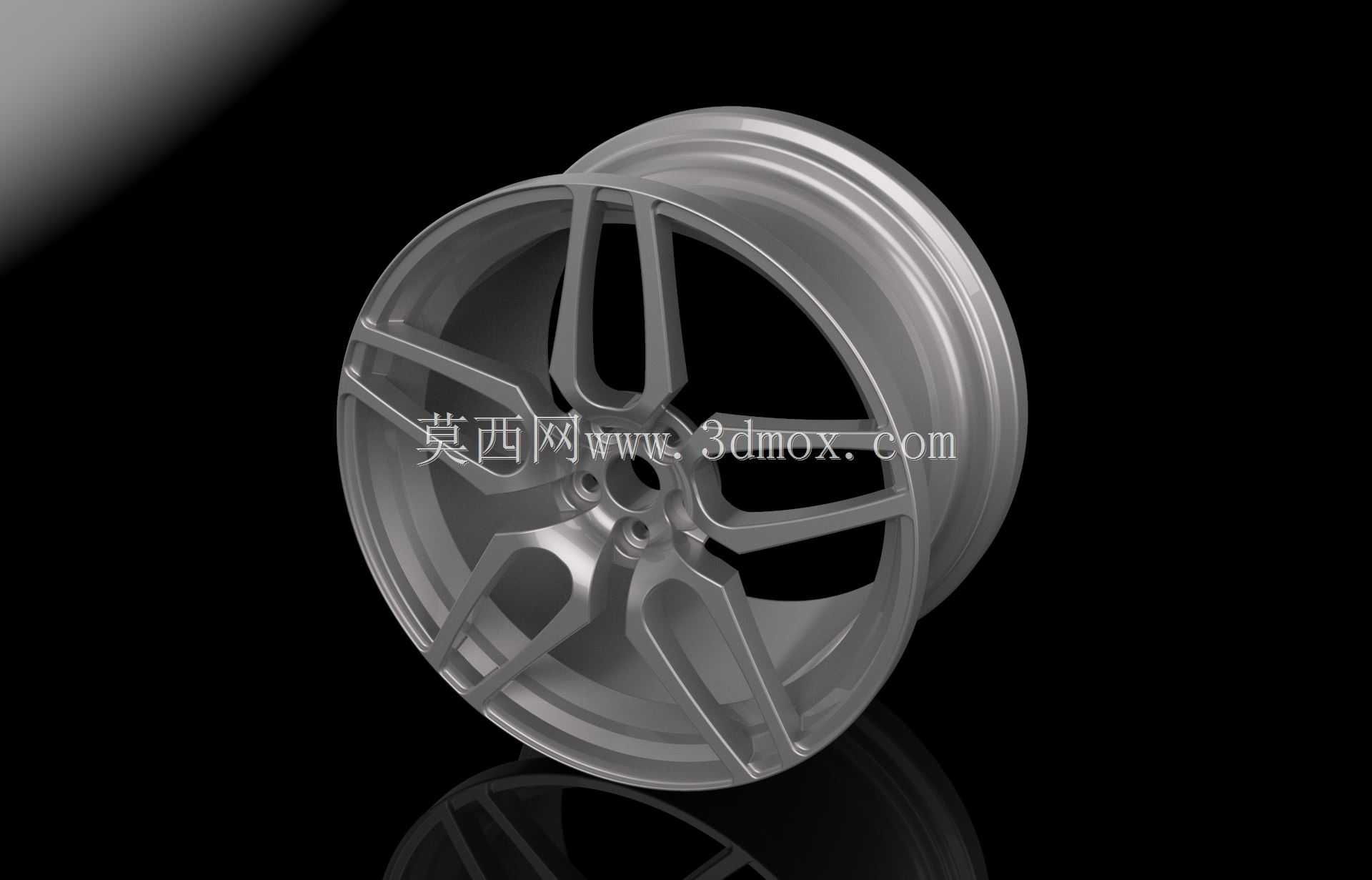

　　该模型呈现的是一款面向乘用车辆的运动风格铝合金轮毂，主体由轮辋、轮辐、中心安装座、螺栓孔、气门嘴区域及轮缘过渡结构组成，适合用于整车外观方案校核、底盘装配关系检查、改装件选型沟通以及轮毂结构教学演示。轮毂在车辆中并不只是装饰件，它承担轮胎承载、制动力矩传递、转向姿态保持和行驶冲击分散等任务，因此建模时不能只关注辐条造型，还要把安装边界、轮辋轮廓、中心孔与螺栓分布等关键位置表达清楚。

　　从实际使用场景看，这类轮毂常见于轿车、城市SUV以及运动化改装车辆。车辆在直线行驶、转弯、制动和经过颠簸路面时，轮毂需要同时承受垂直载荷、侧向力和扭矩输入。轮辋部分用于约束轮胎胎圈，外侧轮缘和内侧轮缘形成轮胎安装空间，胎圈座区域需要保持连续、圆滑并具有足够支撑宽度，否则在低压或侧向受力情况下容易出现轮胎滑移。模型中轮辋筒体采用回转体思路构建，壁厚沿轴向并非简单等厚处理，而是在轮缘、胎圈座和槽底位置形成不同截面，以兼顾刚度与减重。

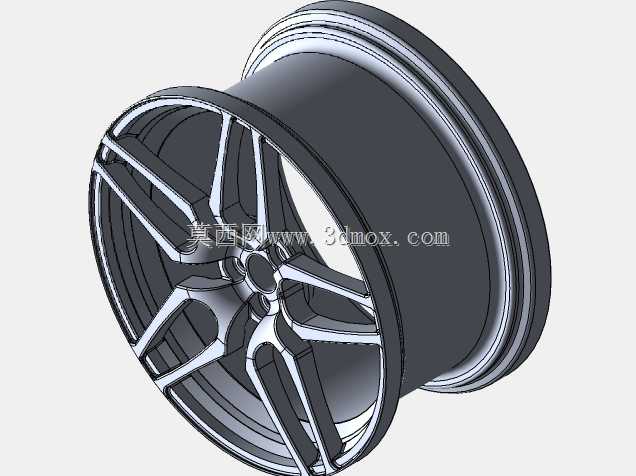

　　轮辐采用五组分叉式布局，每组辐条从中心座向外延展并在靠近轮辋处分开，形成富有张力的视觉形态。这种布置除了外观上的运动感，也有利于把中心座受到的载荷分散到轮辋圆周。辐条与轮辋交接处设置了较宽的过渡区域，可降低应力集中；靠近中心的位置则保留较厚的实体材料，以满足螺栓预紧和制动扭矩传递需求。设计时需要注意辐条背面不能与制动卡钳、平衡块或气门嘴发生干涉，因此三维模型中应保留卡钳包络空间和轮辐内侧间隙，便于后续进行装配检查。

　　中心安装区域是轮毂功能实现的核心。中心孔用于与车轴轴头定位，周围螺栓孔按照节圆分布，孔位同轴度和节圆精度直接影响车轮动平衡与高速行驶稳定性。模型在中心座周围保留了螺栓沉台和锥形接触面的结构特征，能够表达车轮螺母压紧时的受力关系。若进入工程细化阶段，还需要结合具体车型确认孔数、螺栓节圆直径、中心孔直径、轮毂偏距以及轮辋宽度，这些参数决定了轮毂能否安装到转向节或后桥法兰上，也会影响轮距变化和悬架几何。

　　外形尺寸方面，轮毂整体以旋转对称结构为基础，外径、轮辋宽度和法兰安装面位置是装配边界的重点。外径决定轮胎匹配范围和翼子板间隙，轮辋宽度影响轮胎胎侧支撑状态，偏距则决定轮毂安装面相对于轮辋中心线的位置。偏距过小会使车轮向外移动，可能造成轮胎擦碰轮眉；偏距过大则会让轮毂向内靠近悬架、卡钳和减振器，带来转向极限位置干涉风险。建模时可将轮胎、制动盘、卡钳、转向节和悬架下摆臂作为周边参照，一起检查跳动和转向工况下的空间关系。

　　结构创建上，轮辋适合通过旋转截面生成基础筒体，再对轮缘、槽底和胎圈座进行细节修整；轮辐可先绘制单组支撑的空间轮廓，经阵列形成圆周布局，随后与中心座和轮辋合并为一体。辐条表面的折线、凹槽和侧面拔模角度需要兼顾铸造工艺与刀具可达性，避免出现过深的封闭死角。中心孔、螺栓孔和气门嘴孔应在实体完成后统一切除，并在孔口位置增加倒角或圆角，使模型更接近真实零件。

　　在性能校核层面，轮毂设计需要关注弯曲疲劳、径向疲劳和冲击工况。轮辐根部、螺栓孔周围、轮辋与辐条交接区都是应力容易集中的位置。通过三维模型可以快速检查壁厚变化、材料堆积和局部薄弱区，也可进一步导入仿真环境划分网格，施加轮胎气压、车轴载荷和螺栓预紧力，观察变形与应力分布。对于外观件而言，辐条表面的光影棱线能够体现造型力量感；对于安全件而言，这些棱线背后的过渡圆角和壁厚连续性同样重要。

　　该模型还可用于轮胎装配演示。轮胎胎圈装入轮辋后，需要依靠充气压力压紧在胎圈座上，轮辋中部的凹槽则为拆装时提供胎圈让位空间。若模型只做出外侧造型而省略内侧轮缘和槽底结构，就无法完整表达装胎过程。气门嘴孔位置通常布置在轮辐之间的开阔区域，便于充气操作并避免与辐条外表面冲突，这一细节在展示轮毂维护场景时具有实际意义。

　　整车开发中，轮毂造型还会与空气动力学、制动散热和车身风格相互关联。开阔的辐条间隙有利于制动盘热量散出，但过大的开口会增加风阻并使底盘气流更复杂；密集辐条可以改善气动表现，却可能限制卡钳散热。五组分叉结构在视觉上显得轻盈，同时保留较大的通风通道，适合运动型乘用车的综合需求。通过三维实体模型，设计人员可以在造型评审阶段同步观察辐条疏密、卡钳可见性、轮拱间隙和轮胎匹配效果，减少后期反复修改。

　　总体来看，这款轮毂模型完整表达了轮辋回转轮廓、分叉轮辐、中心安装座、螺栓孔组和轮缘过渡等关键结构，既可作为汽车底盘零部件的结构参考，也可用于改装轮毂方案展示。实际应用中，应围绕车型轴头参数、轮胎规格、制动包络和悬架行程继续校核安装边界，使外观造型与承载、装配、散热和维护需求保持一致。
