碳纤维纹理多辐条汽车轮毂结构设计

　　该轮毂结构面向乘用车辆行走系统的改装与正向开发场景，可用于整车总布置阶段的轮端空间校核、制动系统匹配验证、外观造型评审以及轮辋周边运动干涉检查。轮毂作为车辆底盘与轮胎之间的核心承载部件，既要承担整车静载荷与行驶过程中的冲击载荷，又要为制动盘、制动卡钳、轮毂轴承及转向节提供安装边界，同时还承担整车侧面外观表达的作用。

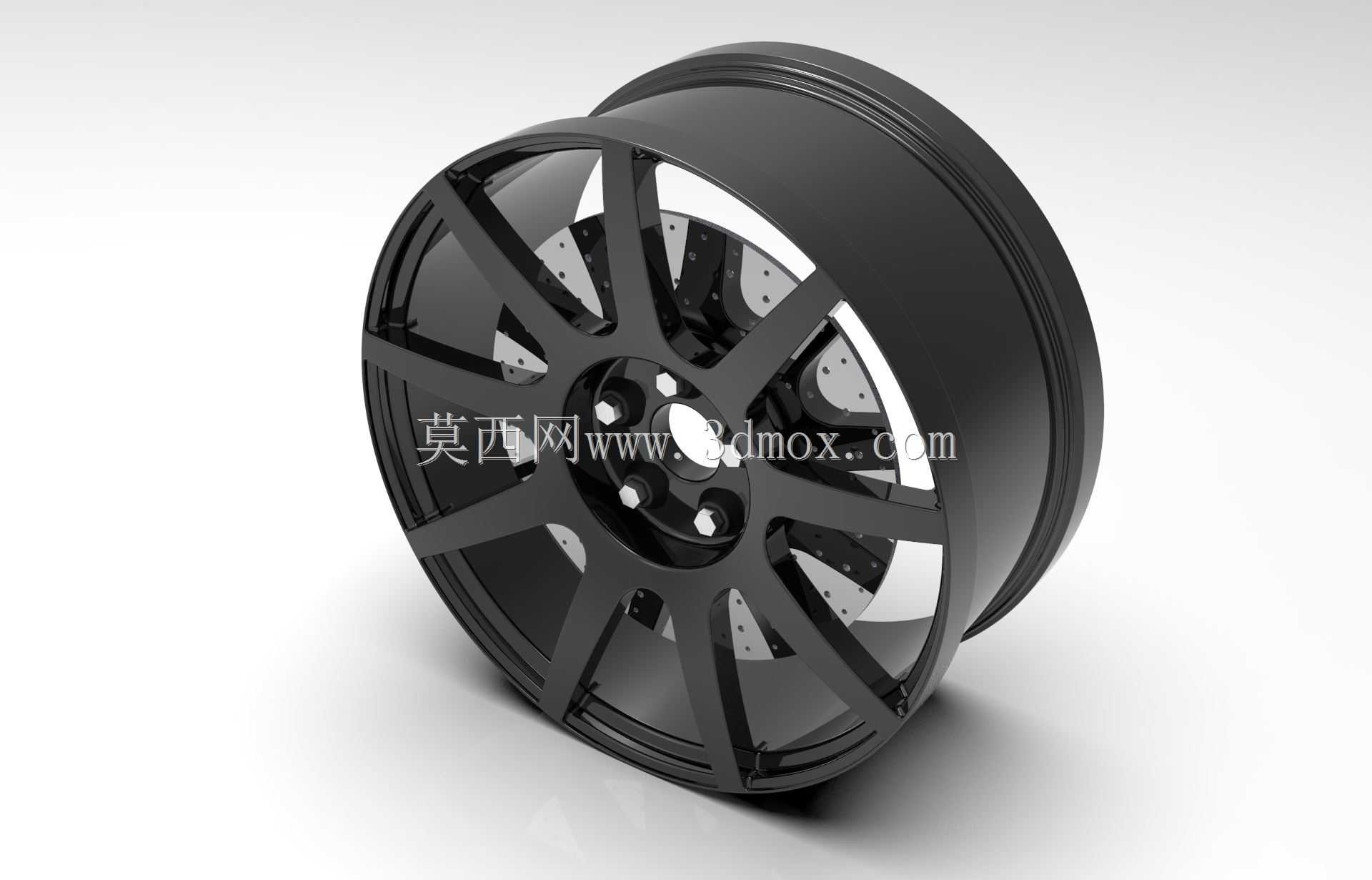

　　从实际装车用途来看，该轮辋采用多辐条放射式布局，辐条从中心安装座向外缘轮辋均匀延伸，形成较大的镂空区域。这种结构在工程上具有明确意义：辐条之间的开放空间可以引导行驶气流进入轮腔，直接冲刷制动盘和卡钳表面，将制动摩擦产生的热量带出轮端，降低长距离制动或连续下坡工况下制动热衰减的风险；同时，镂空结构减少了轮辐区域的材料堆积，有利于控制旋转件质量，降低非簧载质量，对悬架响应、轮胎接地性能和操控稳定性都有积极影响。

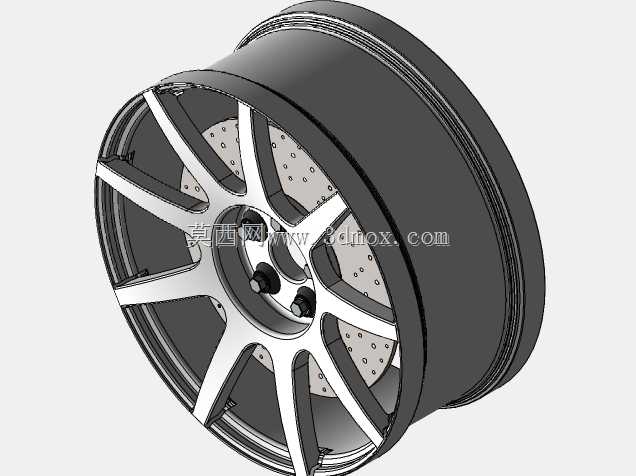

　　设计思路上，中心区域设置轮毂轴承与螺栓安装座，安装孔围绕中心轴线呈圆周均布，保证车轮在车轴法兰上的定位精度和锁紧可靠性。中心座向外通过辐条过渡到轮辋筒体，辐条截面采用带有宽度变化的实体形态，根部靠近中心座处适当加宽，以承受起步、制动和转向时传递的较大弯矩；辐条向轮辋边缘延伸时逐渐收窄，兼顾造型层次感与材料分布合理性。轮辋外缘保留完整环形筒体，用于与轮胎胎圈配合，筒体两侧的凸缘结构可约束轮胎径向和侧向位移，保证充气后轮胎与轮辋之间的密封与定位。

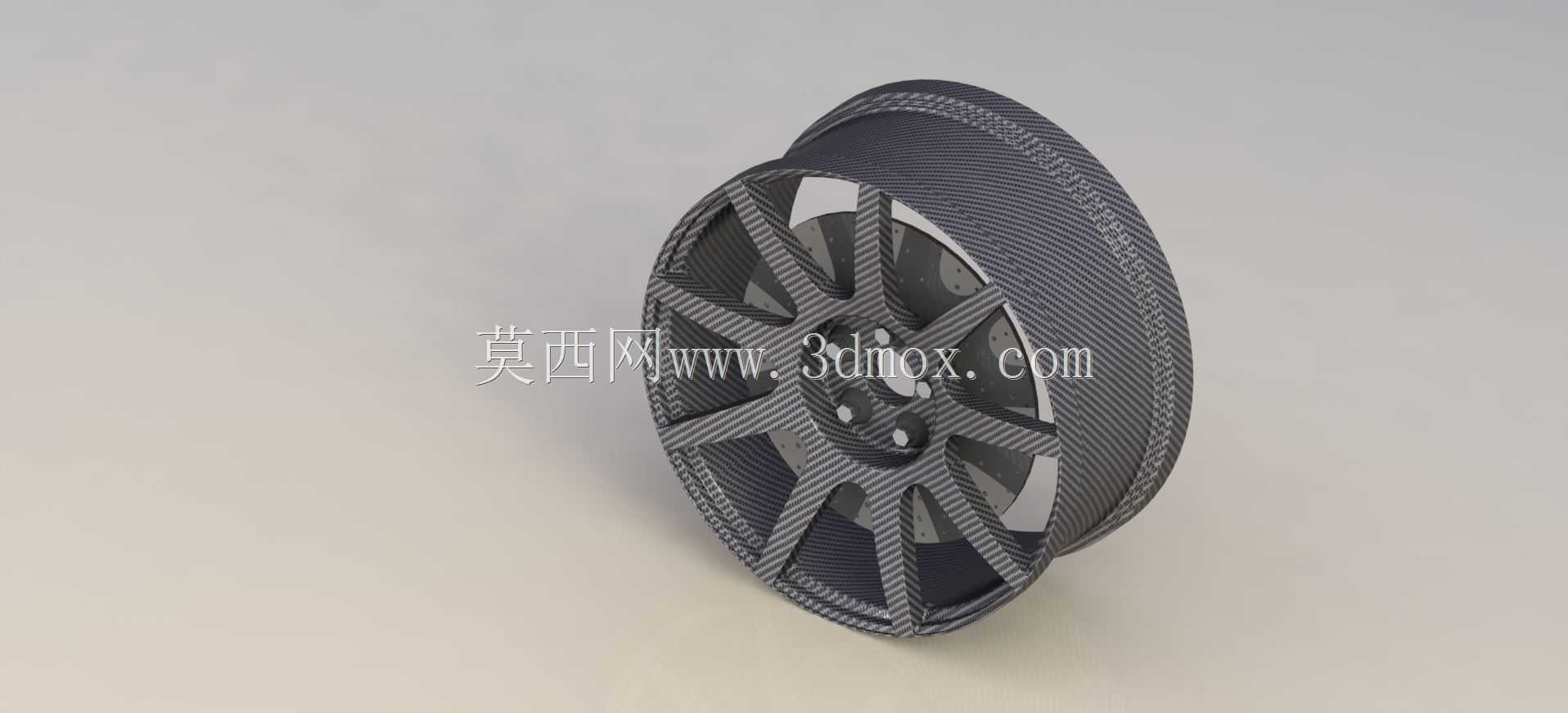

　　外形表达方面，模型表面采用碳纤维纹理效果，轮辋筒体和辐条表面均呈现连续编织纹路，适合用于外观方案展示和渲染评审。需要注意的是，视觉纹理不等同于真实材料工艺；在实际产品开发中，若采用碳纤维复合材料，需要进一步铺层设计、固化工艺分析和冲击损伤容限校核；若采用金属铸造或锻造工艺，则纹理可作为表面涂装、水转印或覆膜效果处理。三维结构建模时，应将造型曲面与承载实体分开考虑，避免只关注外观而忽略轮辐根部圆角、安装座厚度和轮辋卷边结构。

　　安装边界上，轮毂中心孔必须与车轴轴头或轮毂轴承单元形成准确配合，螺栓孔分布圆直径、孔数和螺栓规格需与车辆轴头法兰一致。轮辋宽度、名义直径、偏距和中心孔尺寸共同决定轮胎装配位置以及轮缘与翼子板、减振器、卡钳之间的间隙。模型在总布置中应重点检查制动卡钳与辐条内侧面的安全距离、转向极限位置下轮胎与悬架杆件的干涉、满载跳动时轮眉与轮胎的间隙，以及轮毂螺栓端面与安装孔沉台的贴合情况。

　　在结构细节处理上，辐条与中心座交接处应设置平滑过渡圆角，降低应力集中；轮辋与辐条连接区域应保证连续壁厚，避免出现突变截面；气门嘴位置需在轮辋筒体上预留安装孔，并避开辐条根部和轮胎拆装受力区域。若用于量产开发，还需结合疲劳试验、冲击试验和弯曲疲劳试验要求，对轮辐厚度、材料牌号和热处理状态进行校核。该模型能够完整呈现轮毂的外观形态、辐条布局、中心安装关系和轮辋轮廓，适合设计人员进行轮端匹配、造型展示和结构理解。
