通讯终端内置斜置承托定位基座

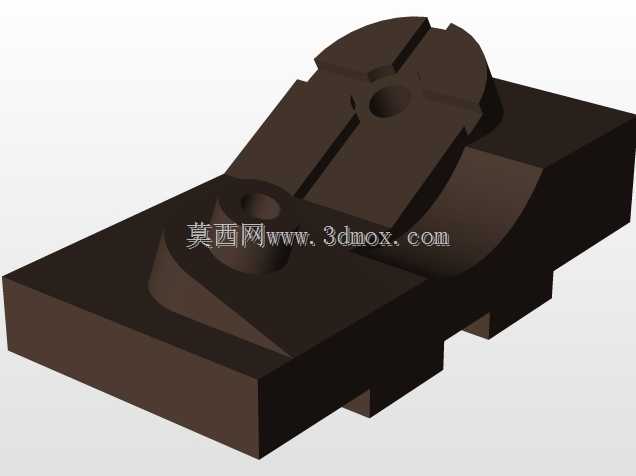

　　这款斜置承托定位基座是手持通讯终端内部结构里的典型装配基体，日常拆解消费级通讯设备时，这类零件往往藏在外壳与功能模组之间，承担着把倾斜布置的功能组件牢牢固定在机身内部的作用。很多人第一眼看到这个深色块状零件会觉得造型突兀，实际上每一处斜面、凸台和开槽都对应着整机堆叠里的硬性约束：通讯终端内部空间寸土寸金，主板、电池、天线模组、接插件都要在有限的机身轮廓里排布，当某一个功能组件无法和机身底面平行放置、必须以固定倾角安装时，就需要这类定制基座来完成姿态转换。

　　从实际装配逻辑来看，基座底部的阶梯凸台是直接卡入机身底壳的预设限位槽里的，底部伸出的几个定位脚不需要额外打胶就能先完成预定位，工人在产线装配时可以直接把零件按入壳体内，底部的台阶面和壳体内的筋位完全贴合，不会出现左右窜动。基座主体的大平面是和机身底面平行的安装基准面，这个面的平面度要求控制在0.1mm以内，保证基座放在壳体内不会翘曲，而上方延伸出的斜向承托面角度是经过整机堆叠校核的——倾斜角度刚好让上方搭载的模组镜头或者传感元件的朝向对准机身外壳的预设开孔，既不会因为角度偏差让元件被外壳遮挡，也不会让元件突出外壳表面影响外观平整度。

　　斜面上开设的两个同轴通孔是核心的固定孔位，孔位的位置度公差要求在0.05mm级别，当上方的功能模组放置到斜面上时，模组底部的定位柱会先穿过这两个孔完成初对位，随后螺丝从孔位下方穿入锁附到模组的螺纹柱里，把模组和基座牢牢锁成一个整体。斜面两侧凸起的限位侧壁是专门设计的防呆结构，侧壁之间的宽度刚好和模组的外轮廓宽度形成小间隙配合，模组放上去之后不会发生绕孔位轴线的转动，哪怕产线工人操作时出现轻微偏移，两侧的侧壁也会把模组引导到正确的装配位置，完全避免装反、装偏的问题。基座顶面开出的两道通槽也不是多余的减重结构，这两道槽一方面是给模组下方伸出的柔性排线留出走线路径，排线可以从槽内穿过连接到下方的主板，不会被基座和模组夹在中间压断线芯；另一方面槽体也把基座顶面的大平面分割成几个独立的支撑区域，当注塑成型完成后，零件冷却收缩时的内应力可以通过槽位释放，避免整块厚壁零件出现翘曲变形，这也是消费电子结构件里很常用的应力释放设计思路。

　　在整机的受力传递路径里，这个基座相当于把斜置模组受到的外力全部传导到机身底壳上：如果设备发生跌落，上方模组受到的冲击会先传到斜承托面，再通过基座两侧的加强筋分散到底部的整个安装平面，最后传递到外壳的筋位网格里，不会让冲击力全部集中在螺丝孔位附近导致塑料柱断裂。斜面和底部平面之间的过渡位置做了大角度的圆弧加强，没有出现尖锐的直角转角，避免应力集中在转角位置——很多早期的同类结构件就是因为转角处没有做圆角处理，跌落测试时转角位置直接开裂，导致模组移位失效。

　　从安装边界来看，基座的整体外轮廓完全贴合机身内部的空置区域，底部的几个缺口是专门避让主板上的高大电子元件的，比如主板上的电解电容、屏蔽罩凸起位置，对应的基座位置就直接切出避让空间，不需要额外垫高主板来腾出间隙，最大化利用机身内部的每一寸空间。零件的壁厚设计也遵循了注塑工艺的均匀壁厚原则，主体壁厚控制在1.8mm到2.2mm之间，厚壁位置都做了挖空处理，避免注塑时出现缩痕，既控制了零件的整体重量，也降低了材料成本。在实际选型和改型设计时，工程师只需要调整斜面的倾斜角度、孔位的间距和限位侧壁的宽度，就可以快速适配不同尺寸的通讯终端模组，不需要重新设计整个基座的底部安装接口，这类模块化的基体设计思路在消费通讯产品的结构开发里非常常见，既能缩短开模周期，也能让后续的整机装配工序保持统一的操作逻辑，降低产线的工装更换成本。
