撬装式连续电除盐水处理集成装置

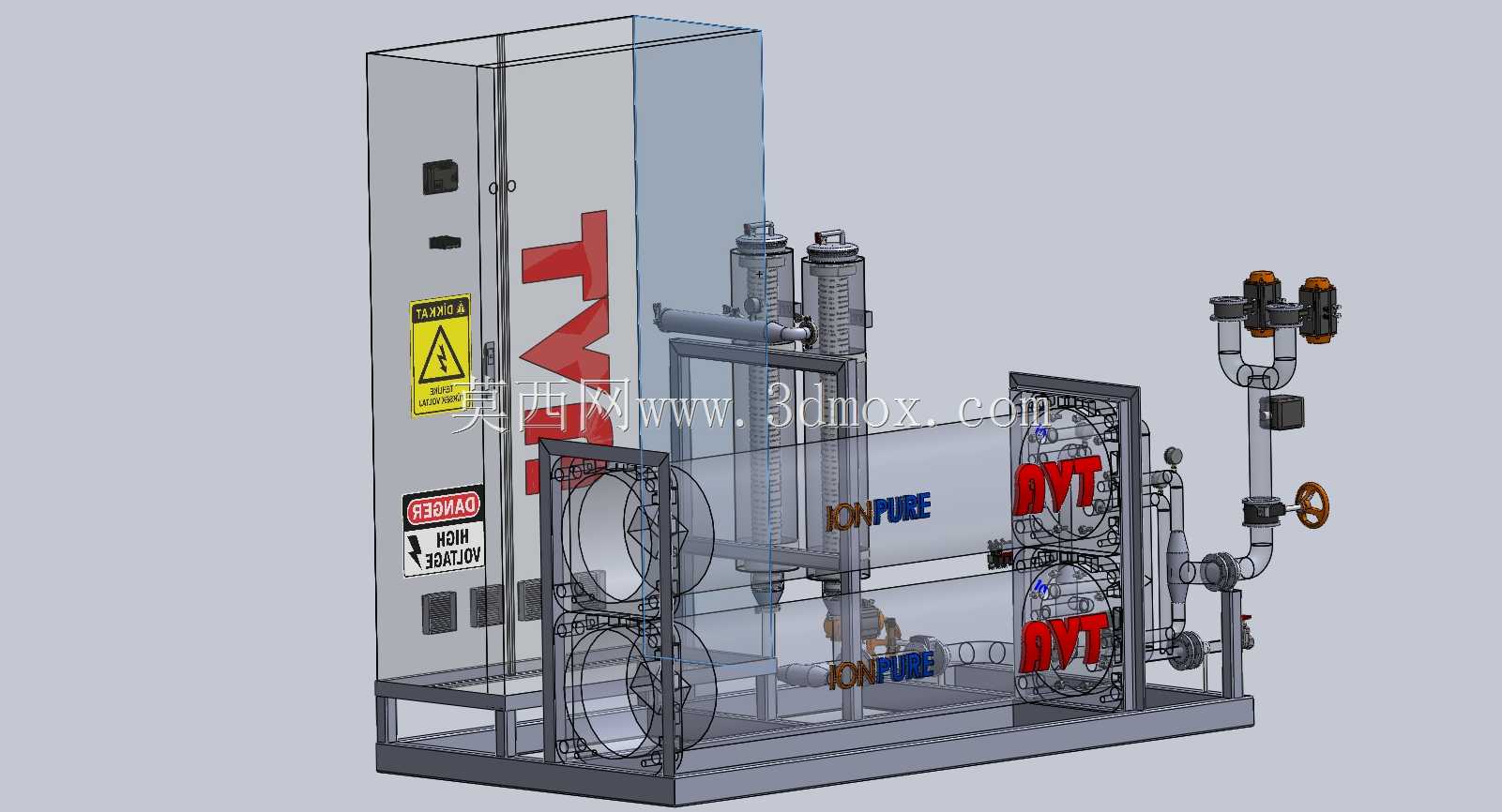

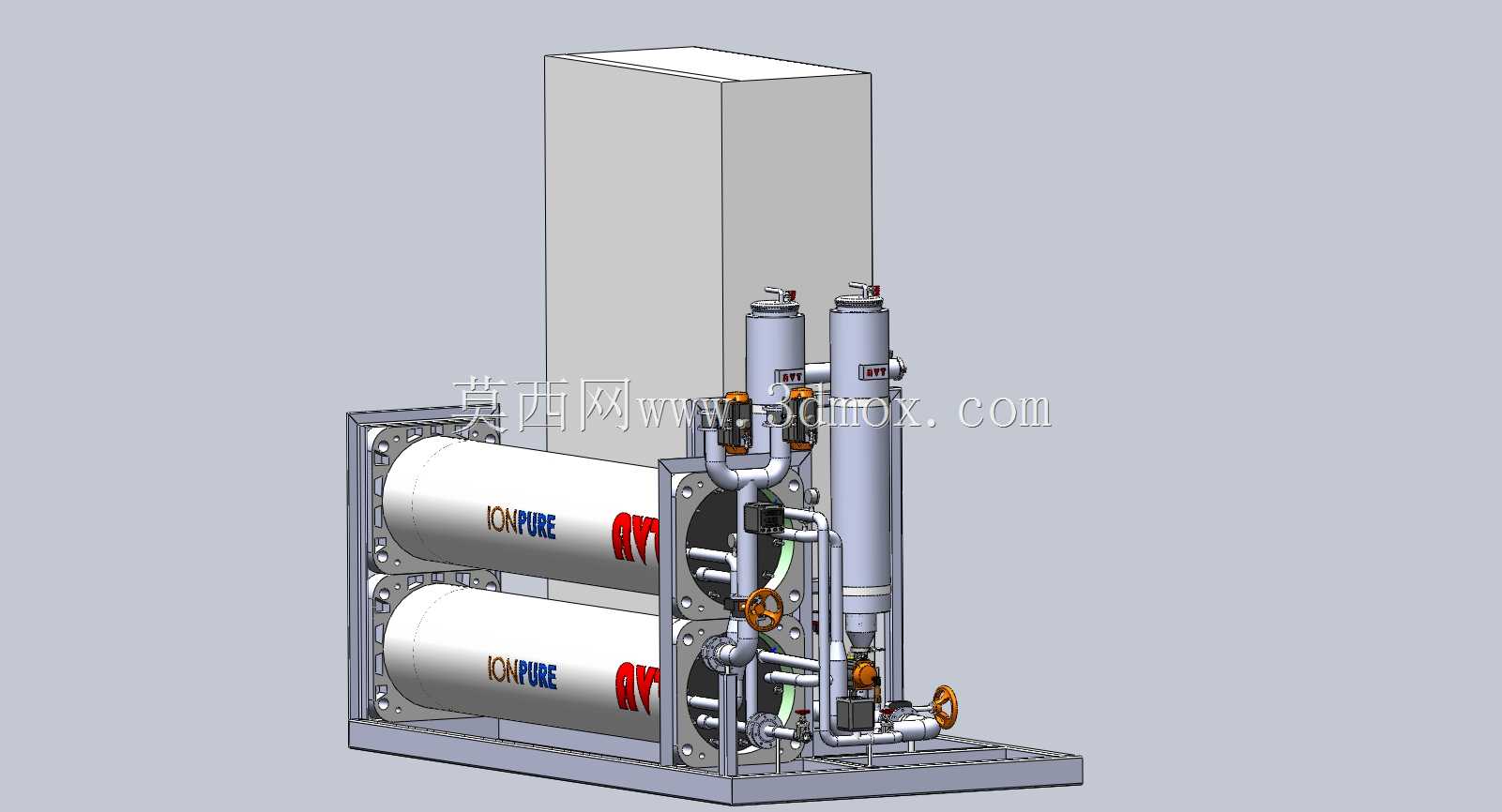

　　这套集成化水处理装备面向工业纯水制备环节，将连续电除盐工艺段的膜堆、精密过滤、管路阀组、电控柜体与承载底架整合在同一撬体上，常见于电子制造超纯水后端、制药纯化水系统、锅炉补给水深度脱盐以及化工工艺用水提质场景。现场安装时只需对接进水、产水、浓水排放与动力电源，即可完成工艺段接入，大幅减少现场配管与电控接线的工作量。

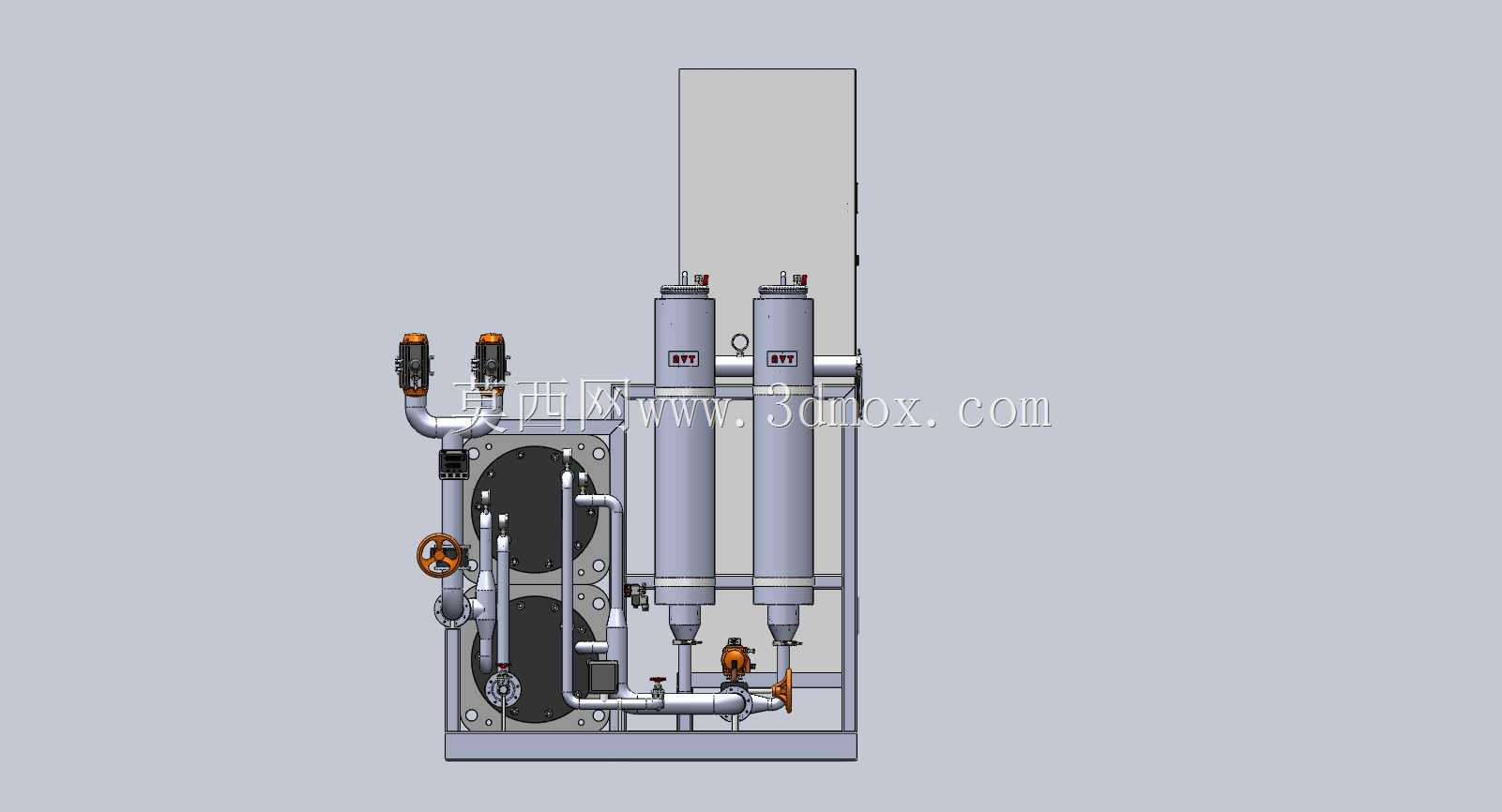

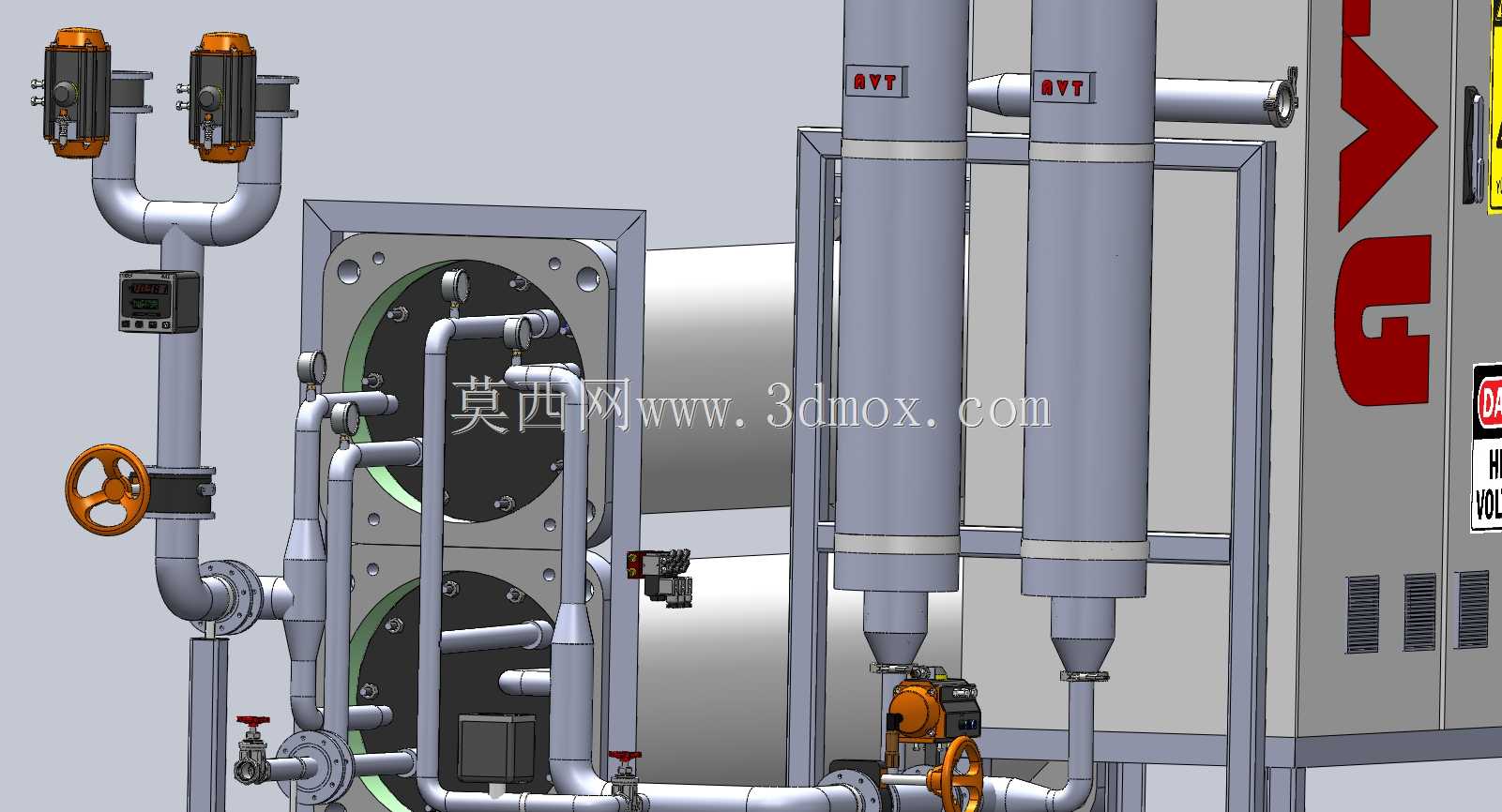

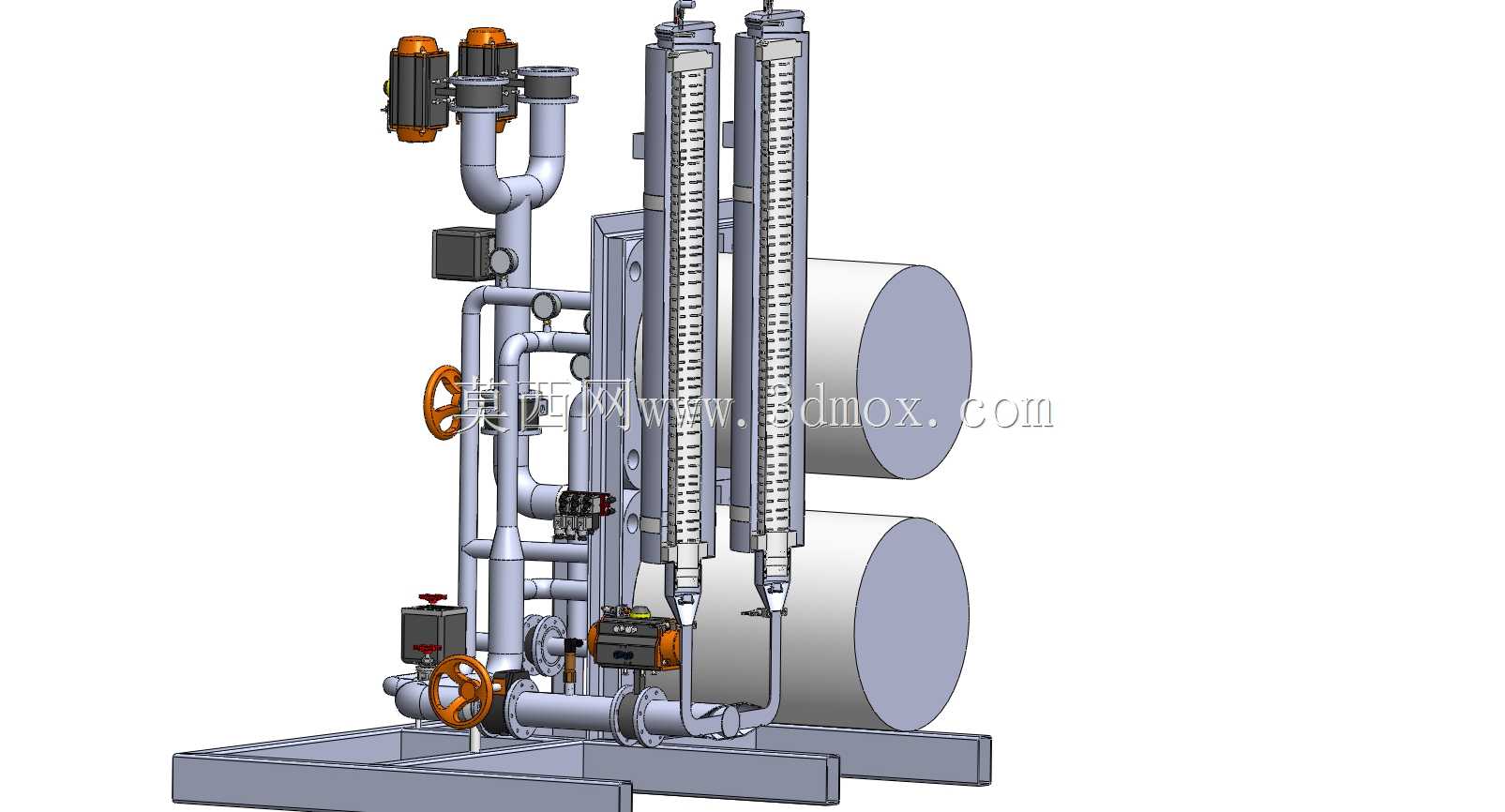

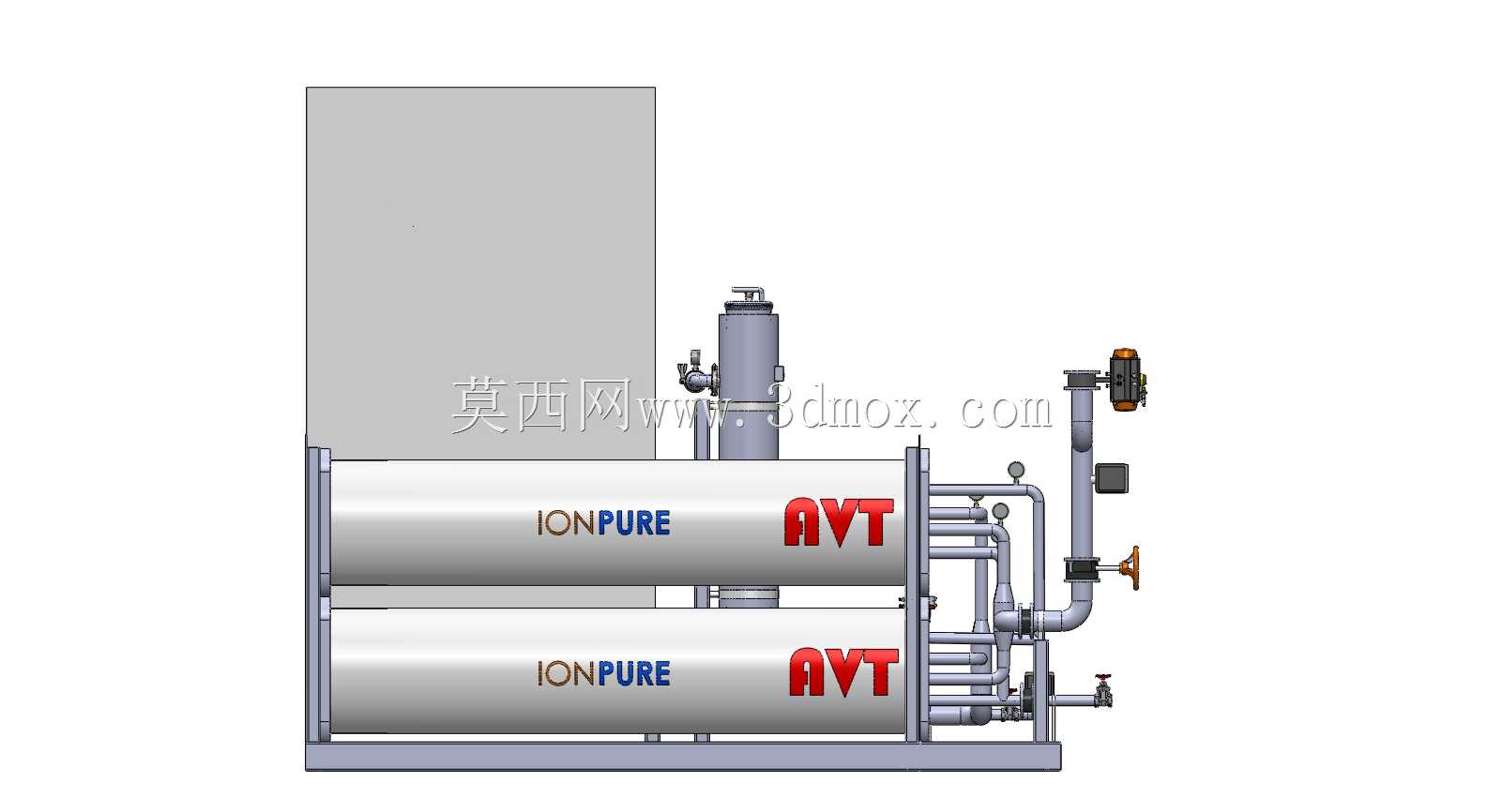

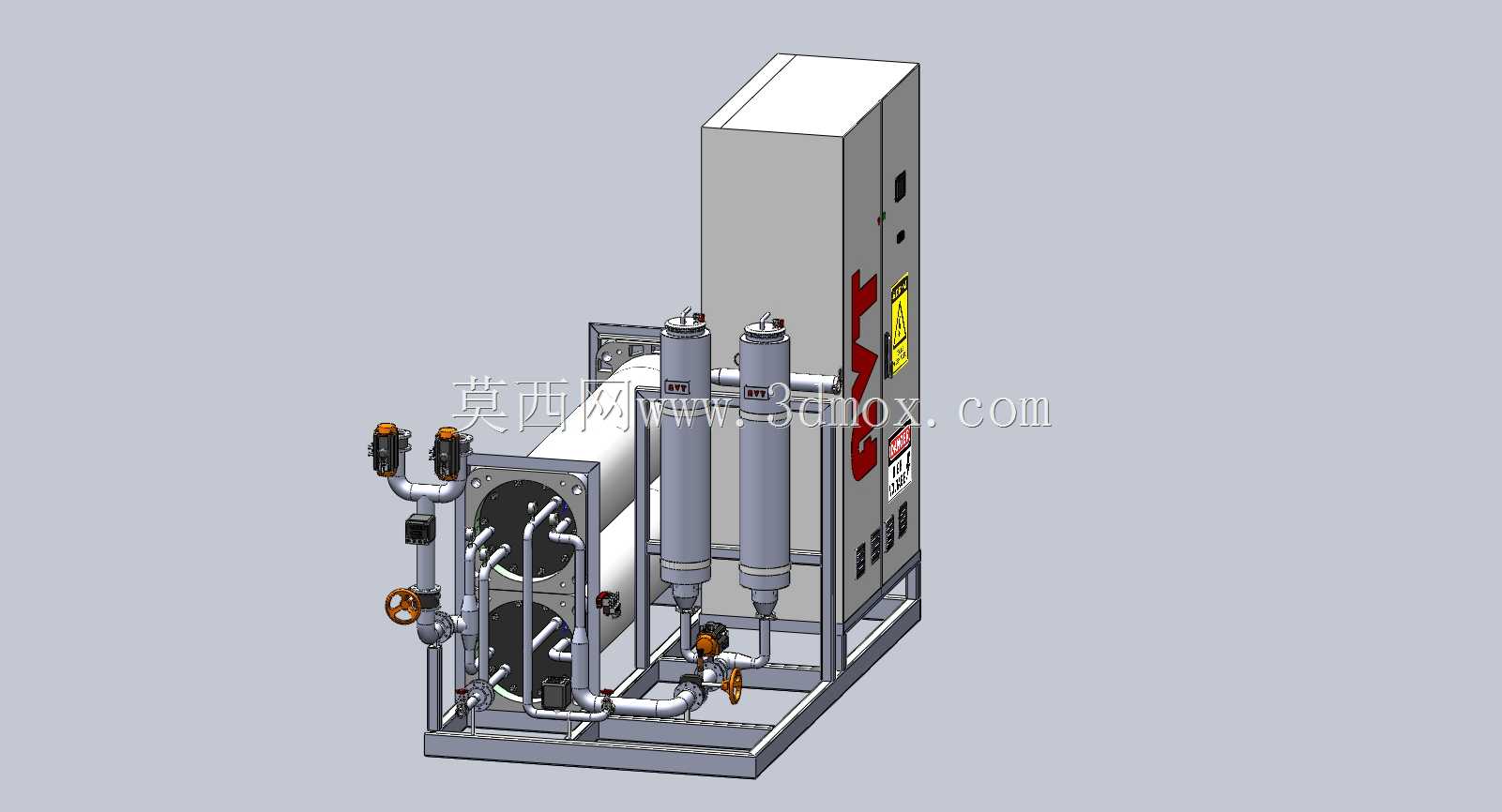

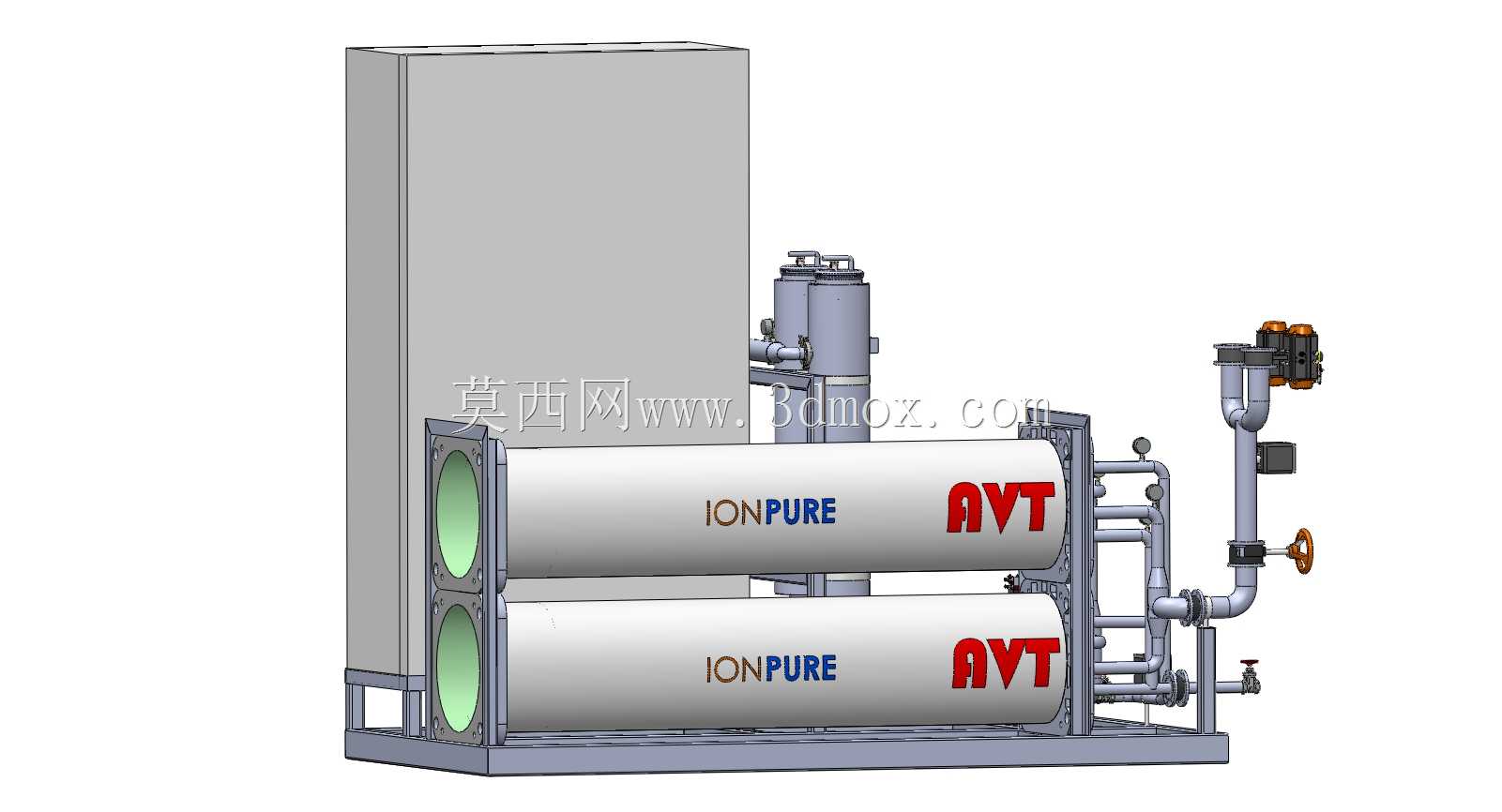

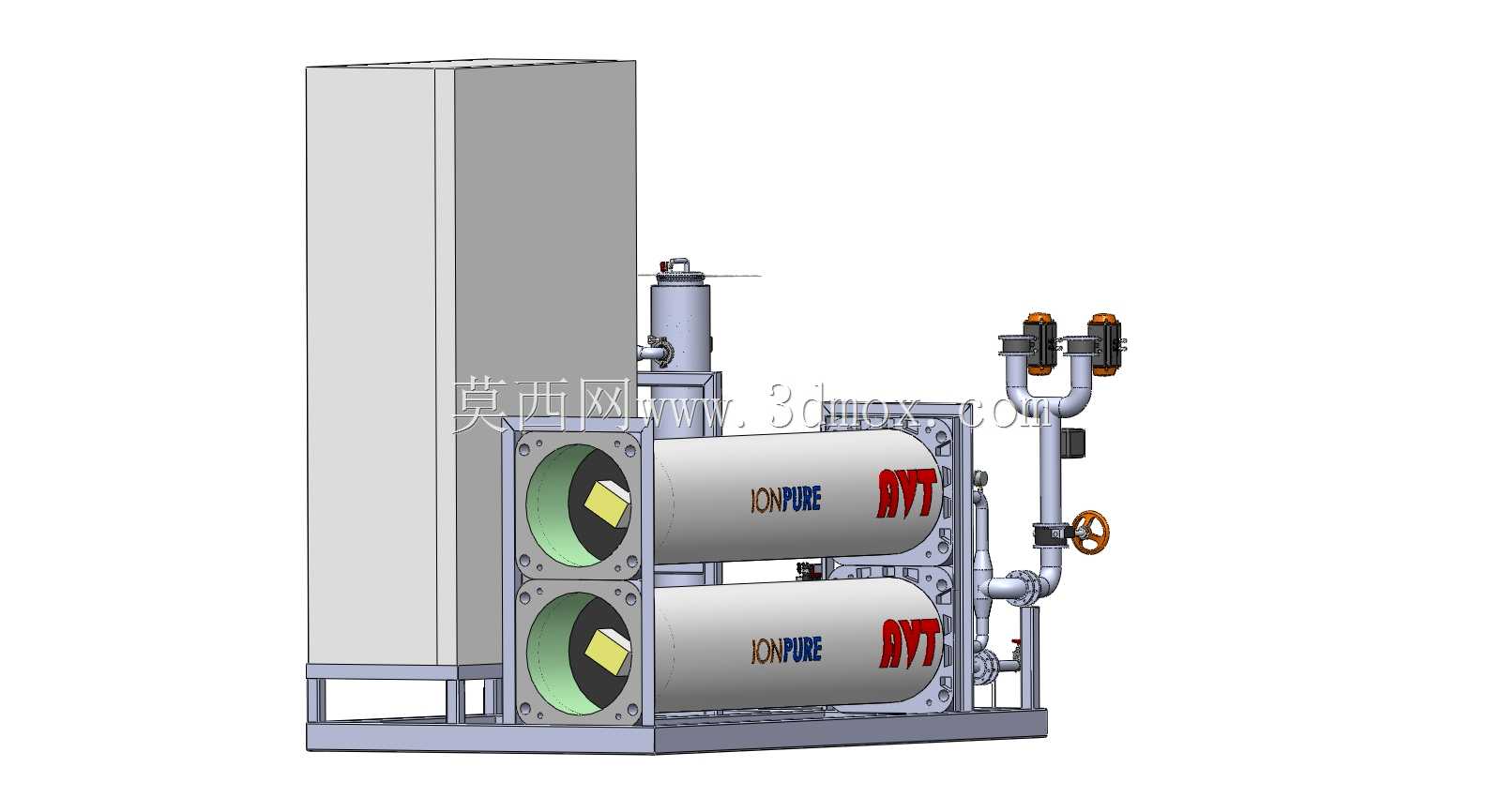

　　从布局逻辑看，装置采用低位撬座承载全部湿区部件，两根立式精密过滤筒体沿撬体长度方向排布，承担进水中残余颗粒与胶体的截留，保护后续电除盐膜堆流道不被污堵。筒体进出口配置压力表与取样阀，运行人员可通过压差变化判断滤芯堵塞周期，也可在取样点核验进出水浊度。管路沿撬座边框分层敷设，主工艺管道采用大口径金属管，支管按膜堆接口位置分出多路，手动蝶阀布置在靠近操作通道的一侧，气动控制阀集中在进水与反洗支路，兼顾日常调节与自动联锁动作。

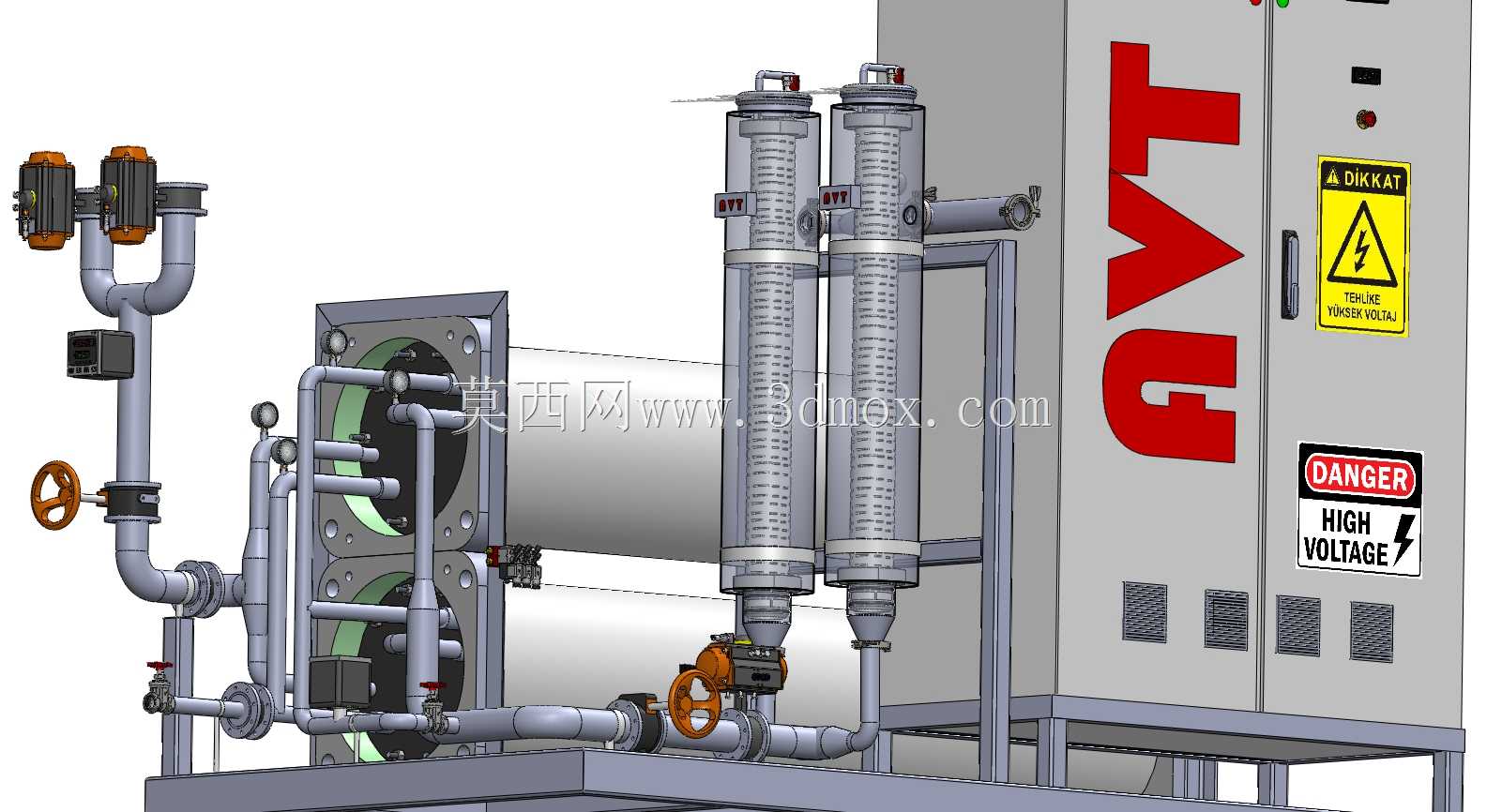

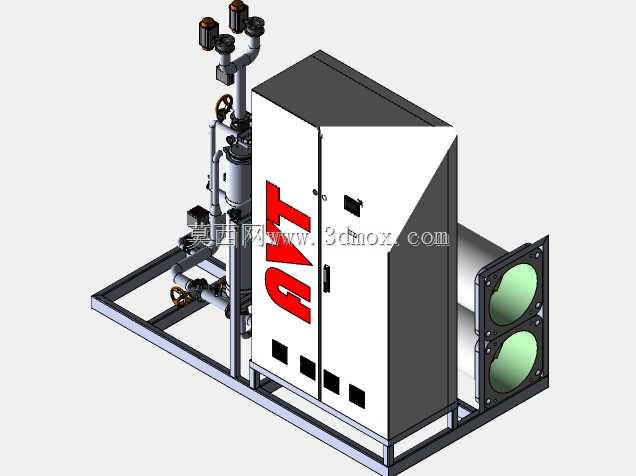

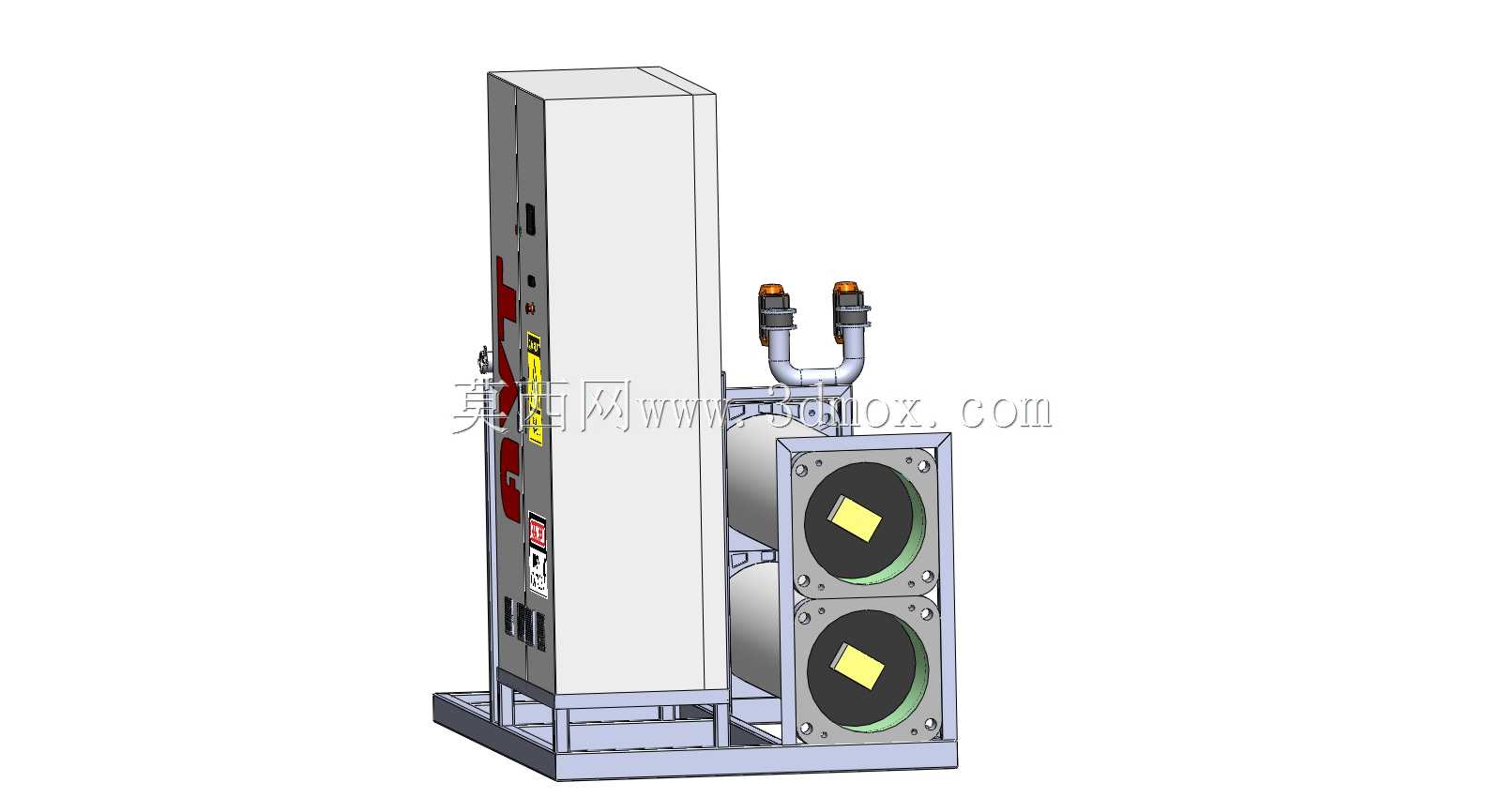

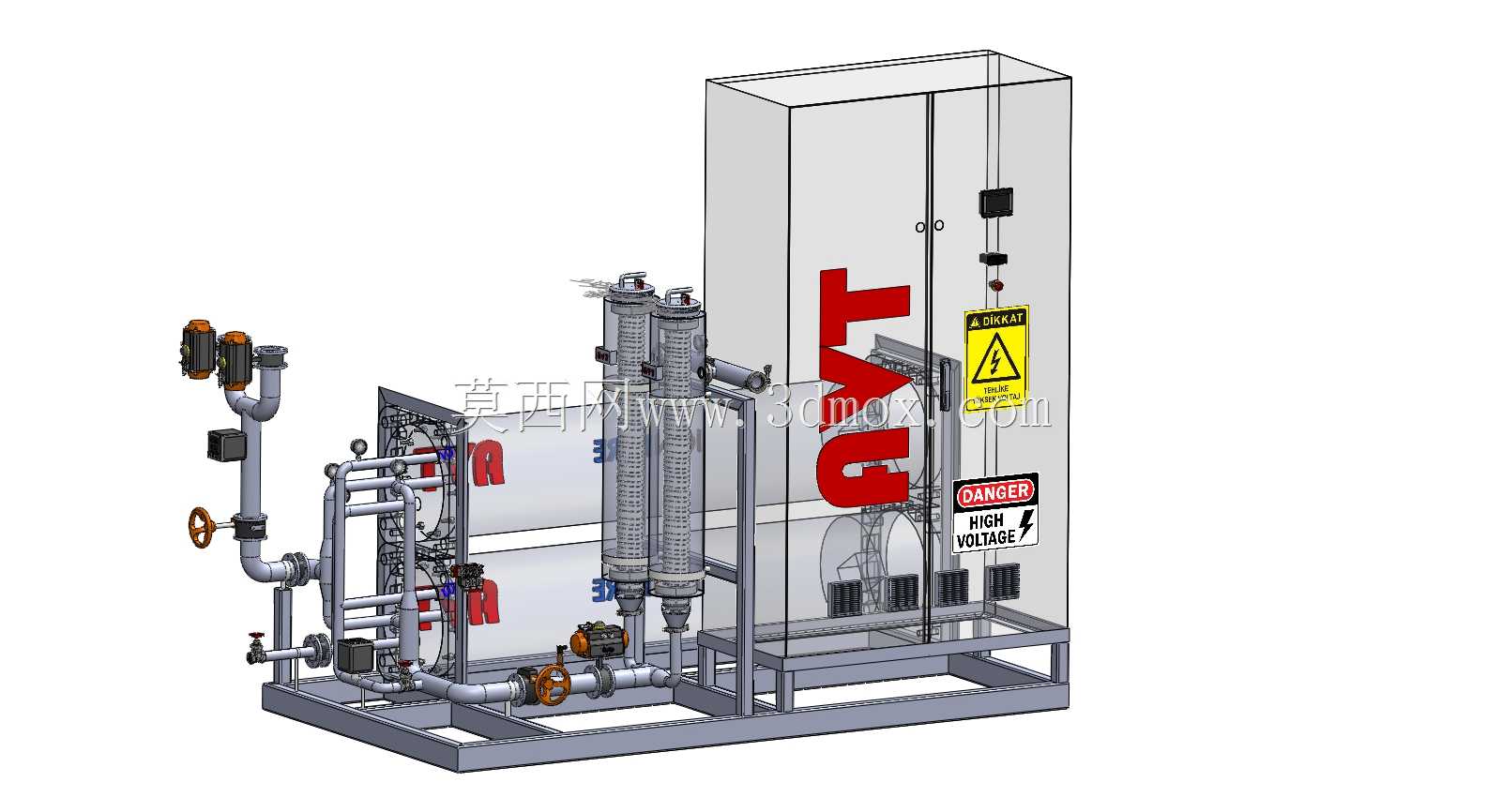

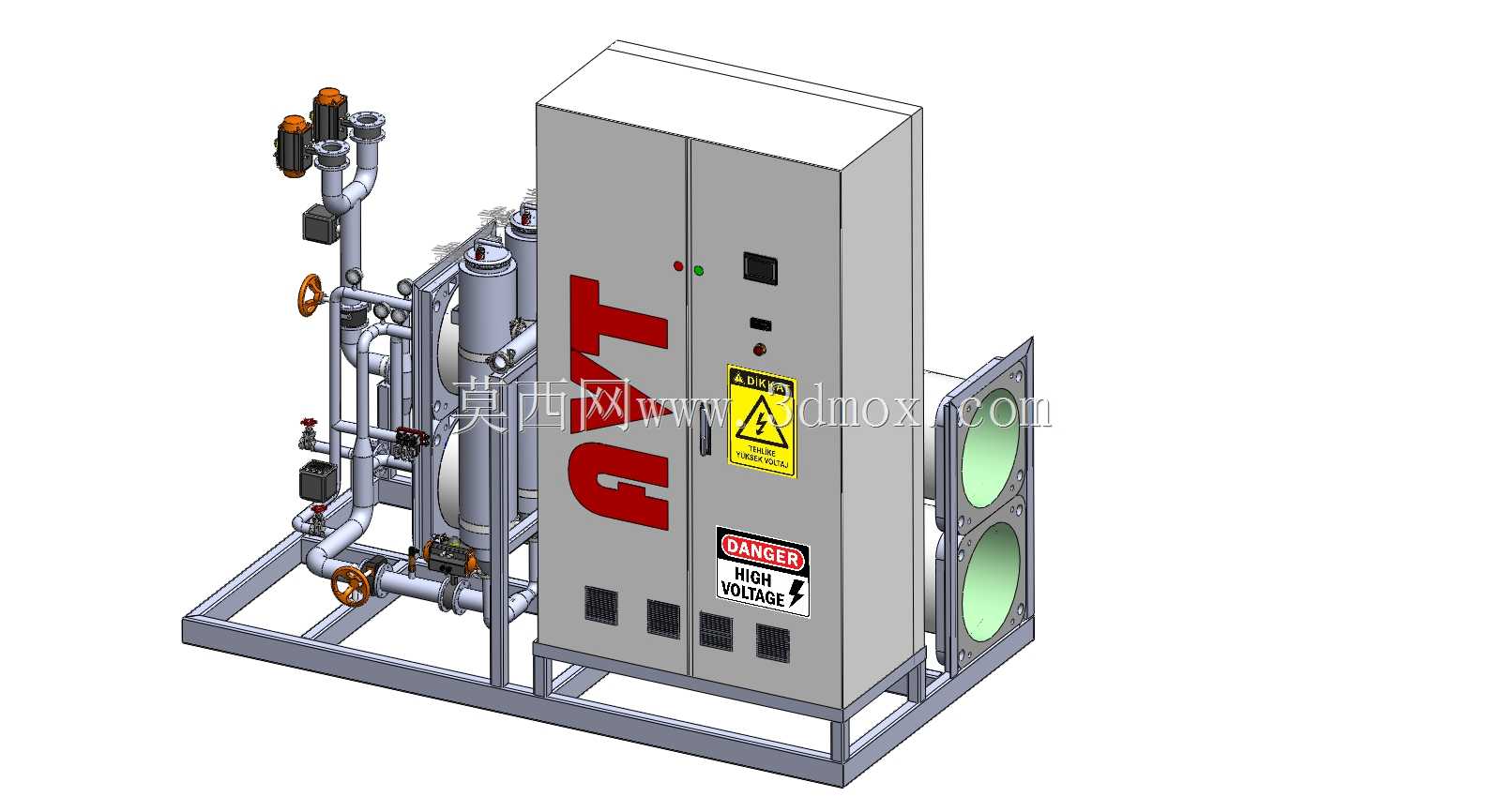

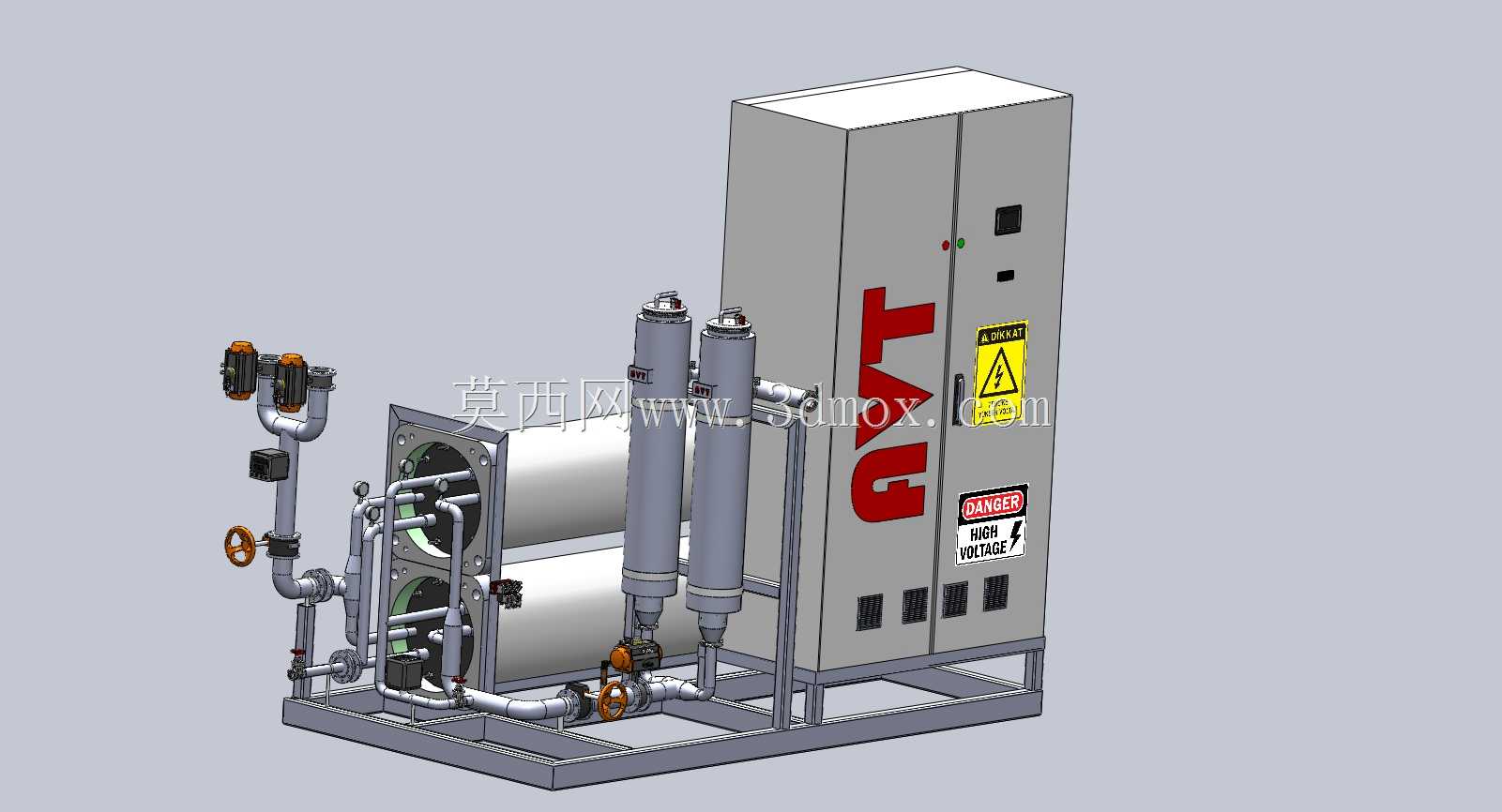

　　电控柜体立置于撬体端部，柜内排布整流电源、PLC控制单元与接线端子，柜门设置急停按钮、运行指示灯与高压警示标识，强电区与膜堆直流供电回路分开走线，避免动力线缆对检测信号产生干扰。柜体与湿区管路之间预留绝缘隔板距离，电除盐膜堆工作时施加直流电场，高压接线端做封闭防护，防止现场冲洗水飞溅引发漏电风险。

　　承载底架采用型钢焊接成型，主梁沿设备总长贯通，过滤筒体、膜堆支架与柜体重力落点均对应横梁加强位置，撬座四周开设吊装孔与叉车让位槽，满足车间整体转运与现场就位需求。管路最低点设置排污阀，停机检修时可将腔体内存水排空，避免低温环境下积液冻裂管道；高点配置自动排气阀，系统充水时自动排出管内积气，防止气塞影响水流通量。

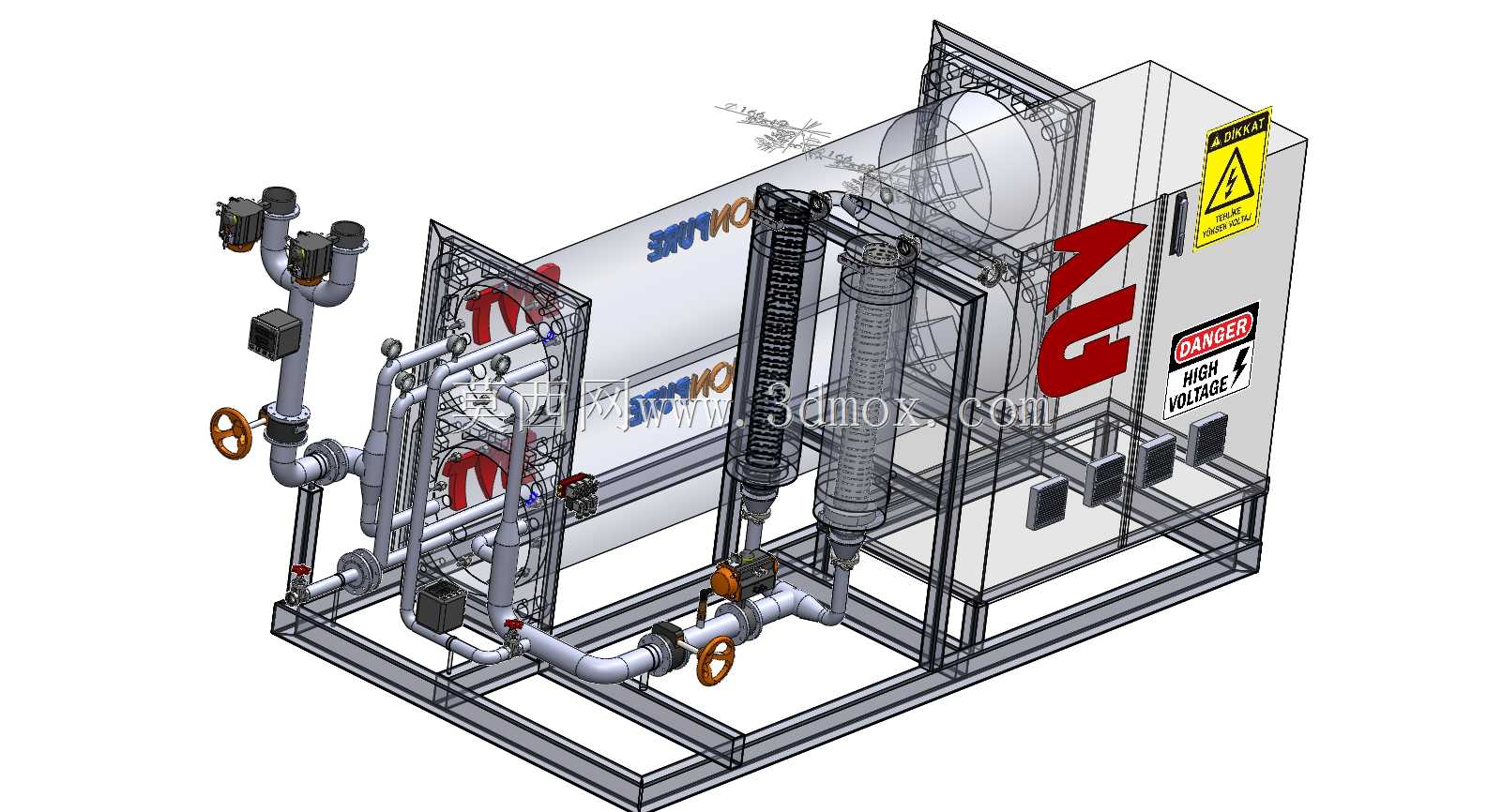

　　设计阶段先依据产水通量确定膜堆数量与过滤筒体规格，再按照操作维护空间反推撬体外轮廓：正面预留阀门操作与滤芯抽取距离，背面留出柜体开门检修空间，管路法兰对接面避开撬架型钢，保证扳手操作空间。三维建模过程中同步完成管路干涉检查，确认阀柄转动行程、气缸动作范围与柜体开门弧线均无碰撞，管道支吊架按水锤工况校核刚度，避免长期运行出现管路振动疲劳。

　　装置对外接口统一集中在撬体侧部，进水、产水、浓水接口采用法兰连接并标注介质流向，电源进线孔设置在柜体底部防水格兰头位置，现场对接时无需拆解内部管路。整机布局兼顾连续运行的稳定性与维护便捷性，过滤滤芯可从筒体顶部直接抽出更换，膜堆电极接线端外露于防护壳内，检修时断开高压电源后即可操作，各仪表安装位置朝向巡检通道，运行数据可就地读取。
