工业级臭氧氧化水处理成套装置结构

　　这套臭氧氧化系统的三维结构搭建，核心围绕污水深度处理、饮用水消毒、工业废水脱色降COD这几类现场工况展开，做结构设计时首先要对齐的是臭氧接触反应段的流道逻辑，不能只把罐体、管路、曝气组件拼在一起就算完成。从现场安装边界来看，整套装置的主体反应罐采用立式承压布局，罐体侧壁预留的臭氧进气口、尾气回收口、进出水法兰的方位，完全按照车间设备排布的管线走向做了适配，底座的地脚螺栓孔间距匹配常规型钢支架的安装尺寸，不需要现场二次打孔改位，周边预留的检修空间宽度满足单人拆卸曝气头、更换密封垫片的操作需求，罐体顶部的安全阀、压力表安装位避开了上方桥架的走线高度，不会出现安装后仪表被遮挡、无法读数的问题。

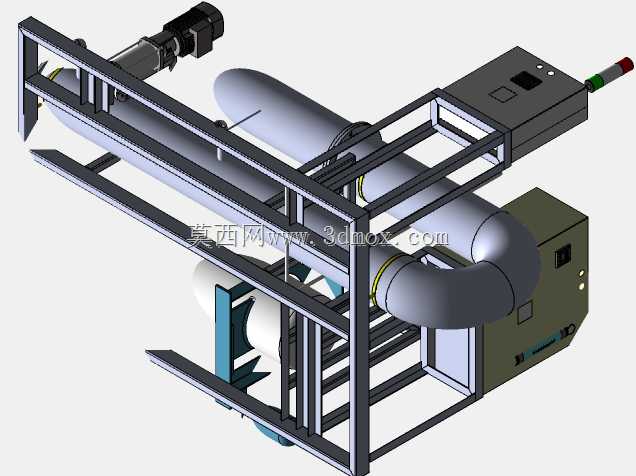

　　做结构拆分的时候，首先把臭氧发生单元、接触反应单元、尾气破坏单元、管路阀组四个模块独立建模，每个模块的对接法兰都统一了公称压力与密封面形式，现场吊装时可以分模块就位再拼接，不需要整体吊装超宽超高。臭氧曝气组件采用钛合金微孔曝气盘布局，在罐体内部分层布置，每层曝气盘的间距根据臭氧气泡的上升停留时间计算，保证臭氧与水体的接触时长满足氧化反应的工艺要求，不会出现短流、气泡直接从水面逸出浪费气源的问题。进气总管上设置的止回阀、气体流量计、调压阀的安装位置都留足了操作手柄的转动空间，阀门手轮距离地面的高度控制在人体工程学合理区间，运行人员站在地面就可以完成开度调节，不需要额外搭设操作平台。

　　管路走向设计时刻意避免了下凹的U形积液段，臭氧气体带有的微量冷凝水可以顺着管路坡度流向罐体底部的排污口，不会在管段内积水造成气阻。罐体内部的导流筒结构做了加厚处理，焊接位置的圆角过渡在建模时就做了应力释放优化，避免长期承压运行出现焊缝疲劳开裂。尾气排放段连接的电加热尾气破坏器，安装位置设置在装置侧方的通风区域，设备周围预留了散热空间，不会因为密闭环境温度过高导致温控保护频繁触发。进出水管路的取样阀设置在出水段的直管位置，取样口的高度适配取样瓶的接取操作，日常水质检测时不需要弯腰或者登高。

　　从功能适配的角度，这套结构同时兼容连续进水运行和间歇批次处理两种工况，罐体的有效容积预留了10%的缓冲余量，进水流量出现小幅波动时不会出现溢水或者臭氧逸散的问题。所有与臭氧接触的金属部件都选用耐氧化材质，密封件采用氟橡胶材质，建模时就把材质对应的壁厚、腐蚀余量做了参数化设置，后续如果处理高浓度腐蚀性废水，只需要调整壁厚参数就可以快速衍生出适配版本，不需要重新绘制整套结构。设备底座采用槽钢焊接框架，框架的承重分布经过重心校核，满水运行时的整体重心落在底座支撑面的中心区域，运行时的曝气振动不会导致设备偏移，地脚螺栓的受力均匀，不会出现单侧螺栓受拉过载的情况。管路上的压力表、流量计等仪表的安装方位都朝向巡检通道一侧，运行人员日常巡检走一遍就可以读完所有仪表数据，不需要绕到设备背面。罐体顶部的人孔尺寸满足人员进入内部检修的要求，人孔盖的铰接结构做了轻量化设计，单人就可以完成开启和关闭，不需要借助起重工具。整套结构的管线排布横平竖直，成排管路的管卡间距统一，既满足抗震要求，也方便后续外包保温层时的施工操作，不会出现管卡突出保温层、影响外观和防护效果的问题。
