长直型管状电加热元件三维结构

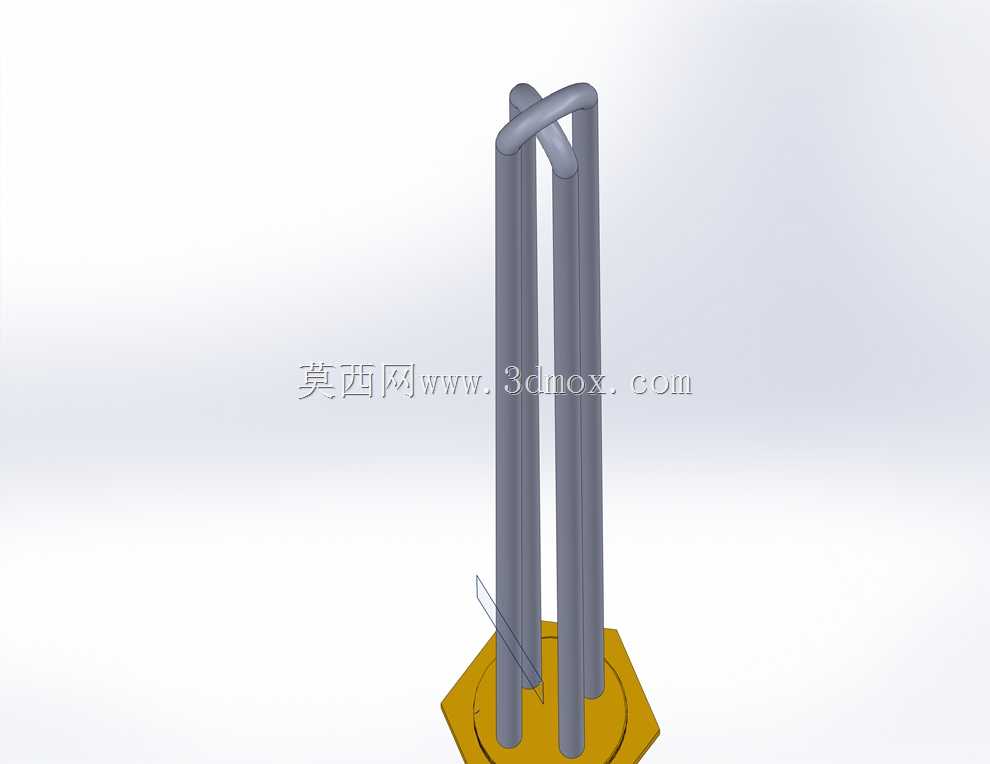

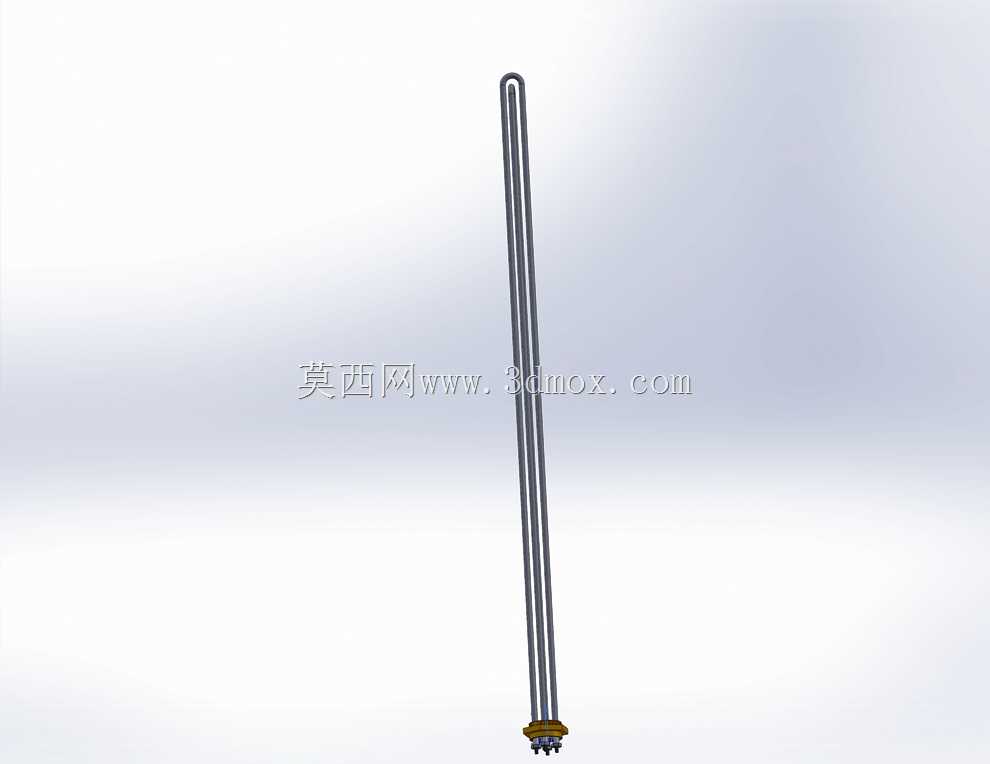

　　该模型呈现的是一种细长立式管状电加热元件，主体由两根平行延伸的金属管在顶端以圆弧段连续弯折，形成U形折返结构，底端汇合并设置接线端座。整体形态适合插入液体、流道、模具孔位或受限腔体内部，通过管壁向外传导热量，常见于水箱加热、油浴设备、小型锅炉、食品机械、包装热封装置以及实验温控设备中。与裸露电热丝相比，金属外管能够隔离介质与发热体，既降低漏电和氧化风险，也便于在潮湿、油污或具有一定腐蚀性的环境中长期使用。

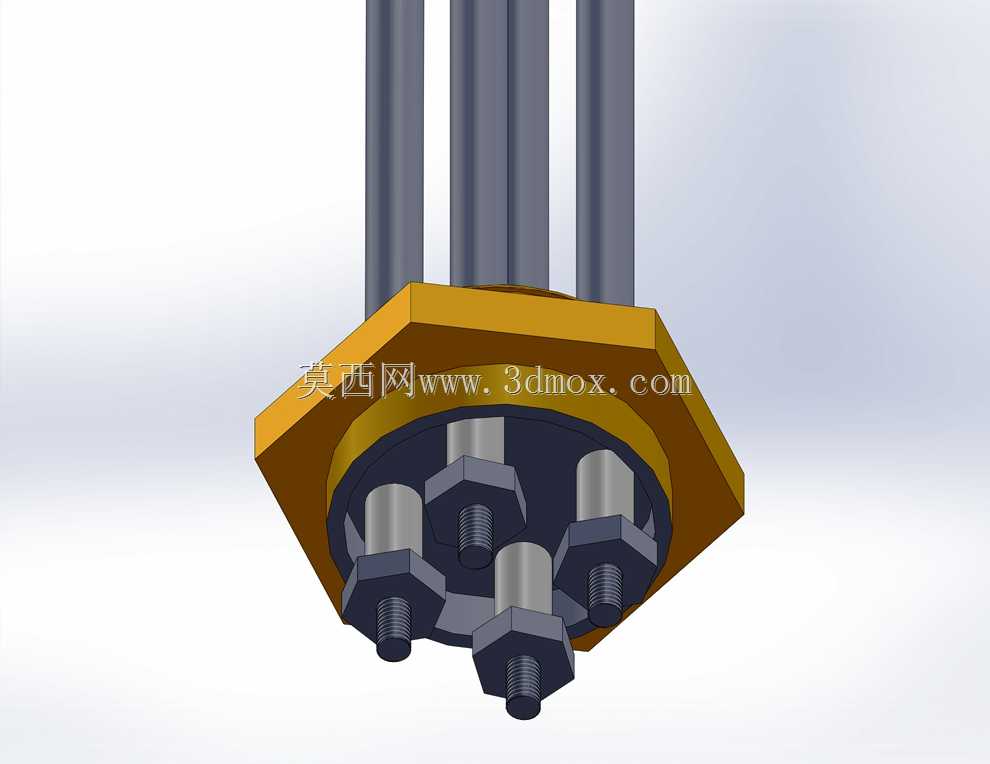

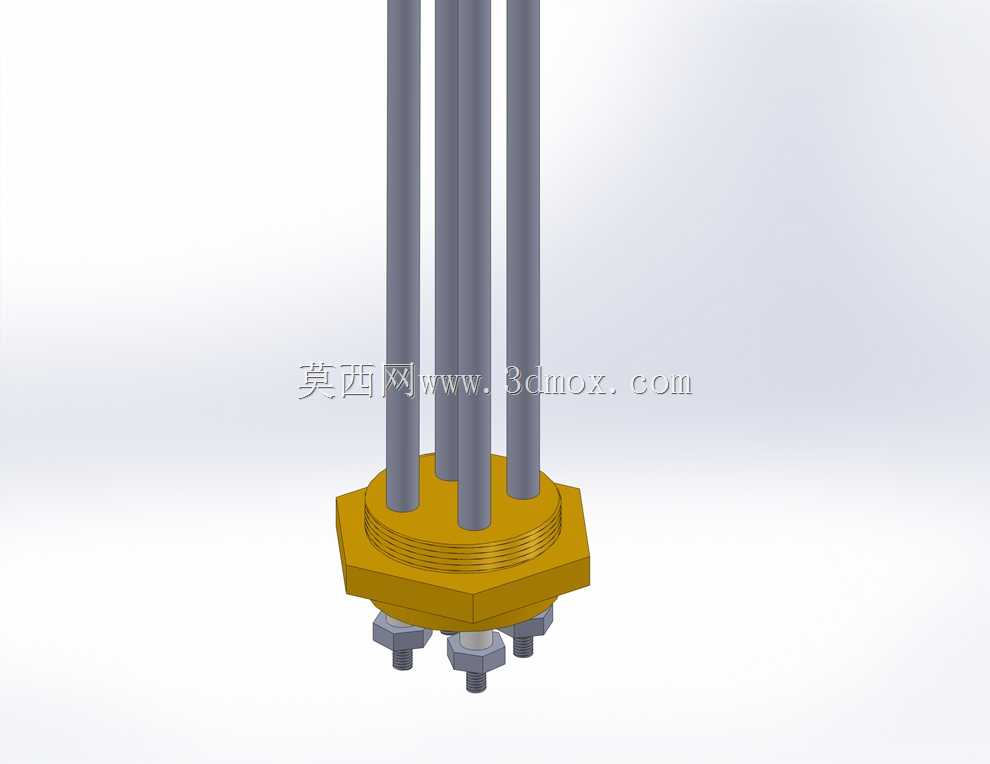

　　从结构设计角度看，U形双管布局在有限横向空间内增加了有效发热长度，使发热段能够沿深度方向展开，而底部接线区集中在安装面附近，便于密封固定和电气接线。模型中细长管体保持较小截面，插入孔或介质时占用空间少；顶端圆弧过渡避免了尖锐弯折造成的内部应力集中，也有利于管内填充材料保持均匀。底部端座作为安装边界，需要与设备面板、法兰或螺纹接头配合，实际选型时应重点确认插入深度、管间距、端座外径以及接线端伸出长度，避免加热管与容器壁、搅拌部件或内部流道发生干涉。

　　工程应用中，这类元件的功率密度不能脱离介质条件单独确定。用于水加热时，管壁换热条件较好，可承受相对较高的表面负荷；用于油、粘稠液体或空气加热时，若热量不能及时带走，容易出现局部过热、结焦甚至管材早期失效。因此在结构布置上，发热段应尽量完全浸没或处于稳定流动区域，不能让有效发热长度暴露在液位以上。若安装在设备侧壁，还需考虑密封垫圈压紧量、接管螺纹规格以及检修时的抽拔空间。三维建模时，管体中心线、弯折半径和平行段间距是关键尺寸，底端接线座应保留与紧固件、端子护套相匹配的几何关系。

　　该模型对外观细节进行了简化表达，突出了长管、U形折返和底部接线端的空间关系，可用于设备布局校核、加热区位置判断、安装孔位设计以及维护空间分析。在整机设计阶段，将该元件放入装配体后，可以直观检查管体是否与滤芯、管路、支架等邻近零件冲突，也能够评估接线端是否留有插拔和防护盖安装空间。对于需要温控的设备，加热管位置还应与温度传感器布置协同考虑，使传感器处于代表性温度区域，避免局部沸腾或干烧反馈滞后。

　　制造层面，管状加热器通常由金属外管、电热丝、氧化镁粉填充层和端部密封结构组成。外管材质会根据介质温度和腐蚀条件选择，普通水加热可采用不锈钢管材，腐蚀较强场合则需提高材质等级或增加表面处理。弯折成形后，管内填充材料需要保持密实，以保证绝缘性能和导热效率；端部密封则承担防潮、防油和防污染物侵入的作用。模型虽然未展开内部剖面，但外部U形轮廓已经能够反映装配时最核心的干涉与安装问题。

　　在设备维护场景中，长直管状元件通常从固定端整体抽出或装入，因此整机外侧应预留不小于有效插入长度的操作距离。若设备内部空间狭窄，设计人员还需在管路和箱体阶段提前确定加热管朝向，避免后期被框架遮挡。底端接线区域应与强电走线、接地端子和温控保护装置保持清晰隔离，导线弯曲半径不宜过小，防护套应覆盖带电部位。通过三维结构对这些边界进行前置检查，可以减少样机阶段反复改孔、移位和密封失效的问题。
