浸入式管状电加热棒结构设计

　　管状电加热元件是工业现场最常见的直接接触式热源之一，其核心思路是把电阻发热体封装在金属护管内部，通过氧化镁粉等高导热绝缘填料把热量传导到管壁，再由管壁传递给周围的液体或空气。这种结构把带电部分与被加热介质完全隔离开，既解决了裸丝通电的安全隐患，又能承受一定的水压与介质腐蚀，因此在水箱、油槽、清洗机、模温机、小型反应容器以及各类需要恒温维持的工艺槽里被大量使用。

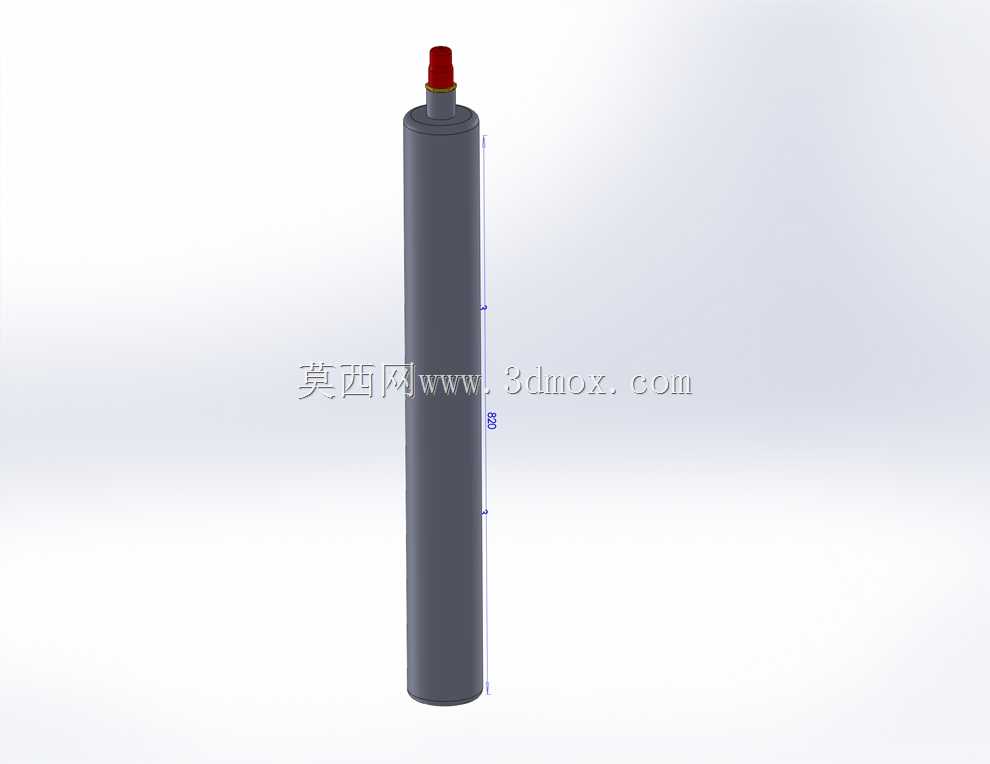

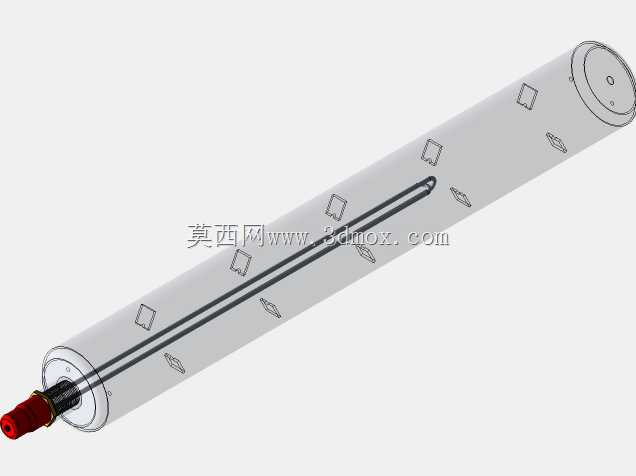

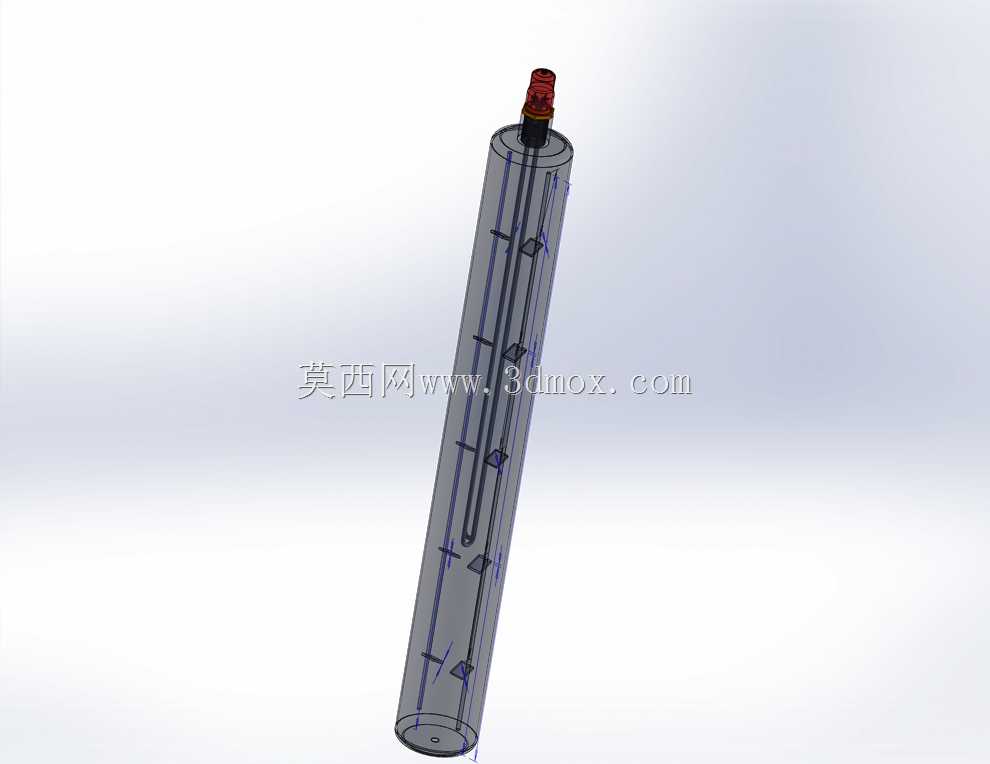

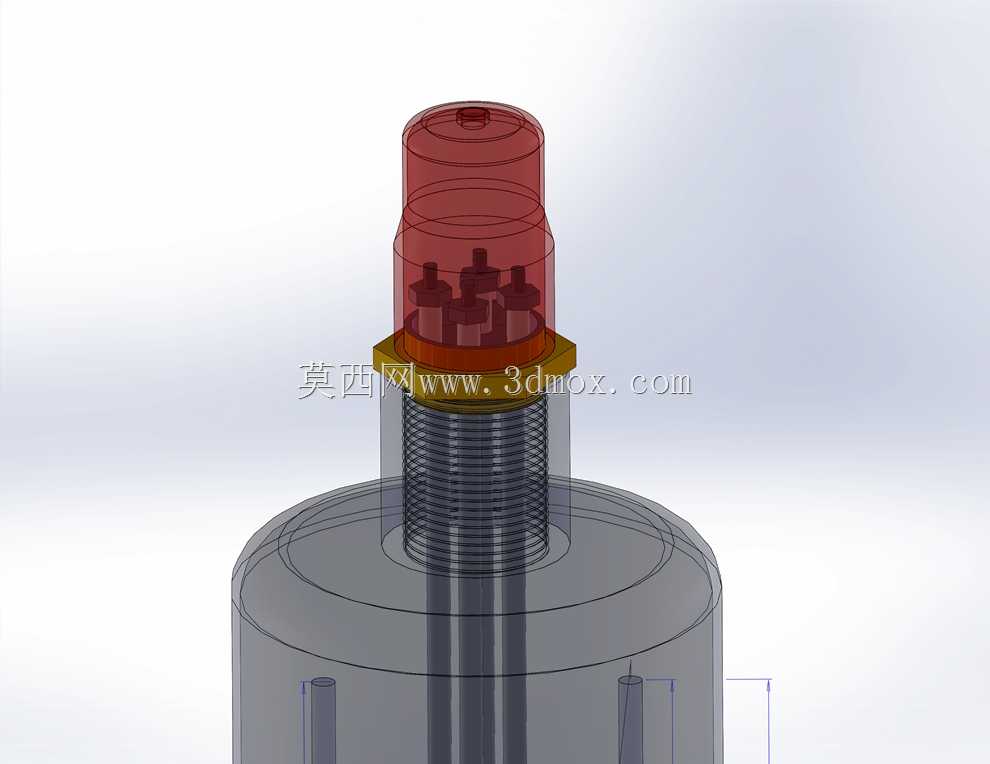

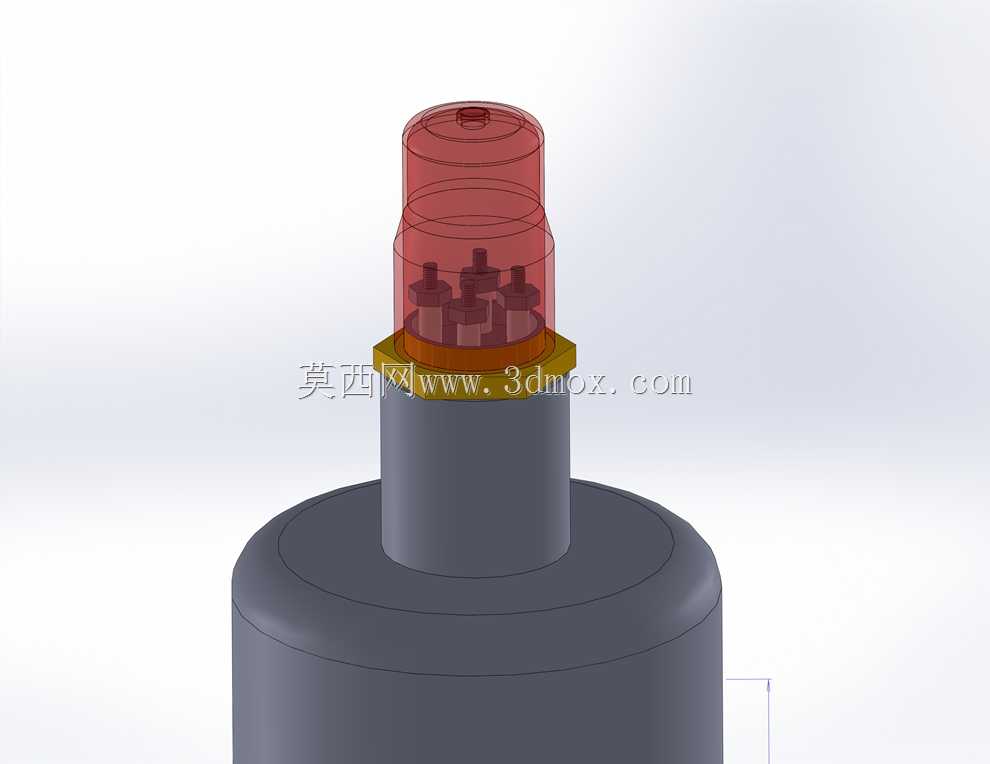

　　从结构上看，这类加热棒整体呈细长圆柱形态，主体为一根封闭的金属管，管内沿轴向布置电阻发热丝，端部通过密封接线结构引出电源。模型中可以清晰看到顶端的接线端子区域，采用螺纹或压紧方式固定，配合密封件防止介质沿管口渗入；接线端通常高出安装面，便于外接电缆并保持电气间隙。棒体内部还可见定位与支撑结构，用于固定发热丝在管内的相对位置，避免长期受热后丝体偏移、贴壁造成局部过热。

　　实际选型时，外形细长这一特点直接决定了安装方式。加热棒多通过顶部法兰、螺纹接头或压板固定在容器壁或盖板上，棒体竖直或倾斜浸入液面以下，因此有效发热段必须保证完全被介质覆盖，干烧是这类元件最主要的失效诱因。棒径与长度的比例需要结合容器深度、安装孔位以及所需功率密度来确定：管径影响表面负荷与换热面积，长度决定浸入深度与温区分布。建模时应重点控制棒体中心线的直线度、端部螺纹规格、接线柱伸出长度以及安装密封面的配合尺寸，这些边界直接关系到现场能否顺利装入预留孔位。

　　功能特性方面，管状加热器的优势在于结构紧凑、响应直接、安装灵活，可单支使用也可多支成组布置以提升总功率。管壁材质需要根据介质选择，加热水基溶液、油品或弱腐蚀液体时，护管材料与表面负荷的取值差异明显；功率密度过高会加剧结垢，水垢附着后换热受阻，管壁温度持续升高，轻则缩短寿命，重则烧断电阻丝。因此在结构设计阶段，就要把发热段长度、换热面积与目标功率匹配起来，而不是单纯追求小体积大功率。

　　三维建模过程中，细长管体适合采用回转特征加轴向阵列的方式构建，内部发热丝可通过扫描路径还原其空间走向，端部接线柱、绝缘套、锁紧螺母与密封件则分别建模装配，以便检查干涉与装配顺序。需要特别留意的是接线端的层级关系：金属护管、绝缘填料、导电柱三者既要保证导热与固定，又要维持电气绝缘，模型中应体现出各零件的同轴关系与轴向压紧逻辑。对于安装边界，除了棒体本身占用的圆柱空间，还要预留顶部接线与弯折电缆的操作空间，以及多支并排时的间距，避免棒间相互辐射导致局部过热。

　　在工程应用中，这类加热元件往往与温控探头、液位保护配合使用。结构设计上预留温度传感器安装位置或低液位断电联锁，能够显著降低干烧风险。棒体在容器内的布置也有讲究：靠近出口或循环流道布置可强化对流换热，水平安装时需保证发热段全部浸没并考虑结垢沉淀区域，竖直安装则要关注底部盲区是否存在无法加热的冷区。通过三维模型可以提前校核棒体与容器内壁、搅拌部件、管路接口之间的间隙，确认拆装时接线端是否有足够扳手空间，密封面是否能够均匀压紧。

　　总体而言，管状电加热棒看似结构简单，但其设计核心集中在发热段与介质的匹配、端部密封绝缘的可靠性以及安装边界的协调上。细致还原管体、内部支撑、发热丝走向与接线结构，有助于在选型与改型时直观判断浸入深度、固定方式和周边干涉情况，从而减少现场试装与返工。
