小型针式流量调节阀精细结构

　　针阀属于小通径管路系统中常见的截流与调节元件，核心作用是在低压或中压流体回路里实现微量流量控制、仪表测点隔离以及采样支路启闭。这类结构广泛出现在实验台架、液压测试面板、气动控制盘、分析仪器气路、燃料供给支路和过程检测引压管线上。相比球阀或闸阀，针阀的流通截面随阀杆升程变化更平缓，操作人员可以通过多圈螺纹进给获得很小的开度增量，因此适合需要精细调节压力、流量或维持微流状态的场合。

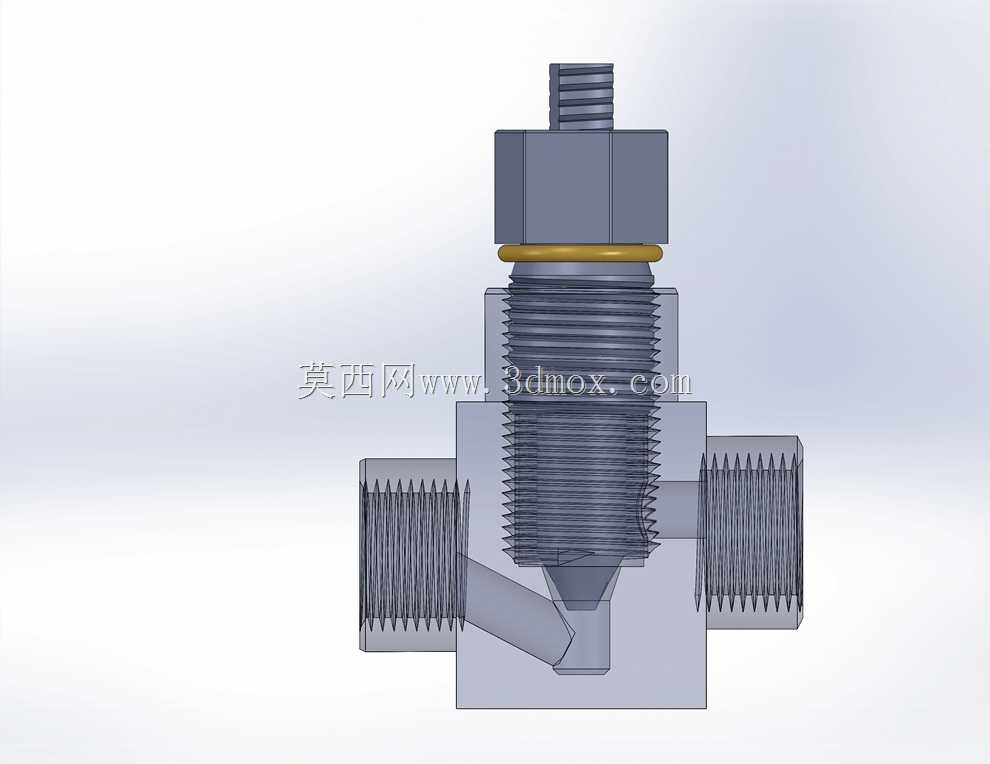

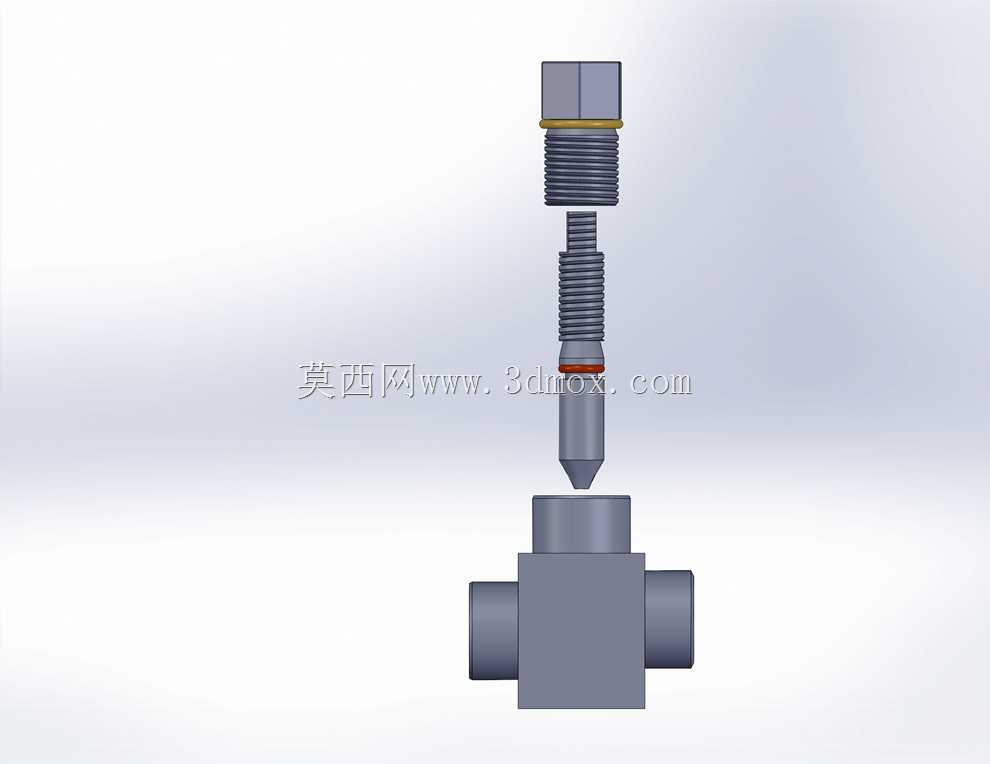

　　该模型呈现的是一种紧凑型直角式针阀，阀体下部具有两个侧向接口，介质从一侧进入后，在阀体内腔转向并受阀针控制，再从另一侧流出。上部为带外螺纹的调节杆，杆端通过锥形针状塞与阀座形成线接触或小面积锥面密封。阀针升程较小时，环形节流缝隙非常窄，能够产生明显阻尼；继续旋转阀杆，阀针逐渐离开阀座，流通面积增大，流量随之增加；完全关闭时，锥面贴合可切断通路。

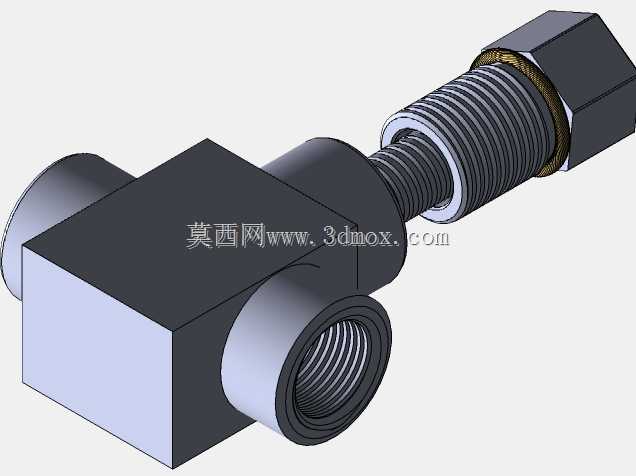

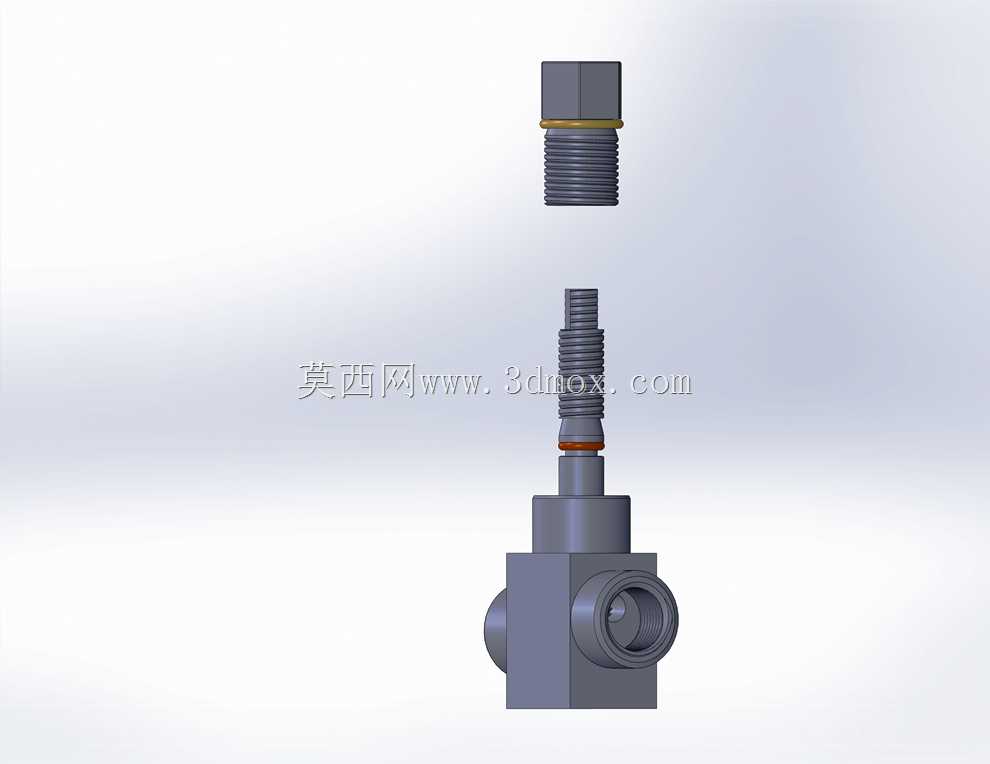

　　从结构布置看，阀体中部采用近似方块的本体，既为两侧接口提供足够壁厚，也便于使用扳手夹持安装。上部螺纹段承担调节和承载功能，阀杆旋转时将圆周运动转化为轴向直线进给。多牙螺纹的优势在于进给量小、自锁性较好，调节后不易因管路振动而松动。模型中阀杆与阀体之间可以看到环形密封件位置，该部位通常用于阻止介质沿螺纹外泄。实际设计时，需要根据介质温度、压力和化学相容性选择密封形式，例如弹性体密封圈、填料函或组合密封。

　　两侧接口采用带圆环轮廓的连接结构，适合与卡套接头、外螺纹短节或焊接管端配合。针阀常用于外径较小的仪表管，安装边界不能只看阀体外形，还要预留接头螺母、扳手回转空间以及阀杆顶部操作空间。若布置在密集阀组内，阀体方块两侧应留出接管直线段，避免管路强行偏斜造成附加应力；上部则需保证手轮或旋钮能够完整旋转，维护人员能够读到开度位置并进行微调。

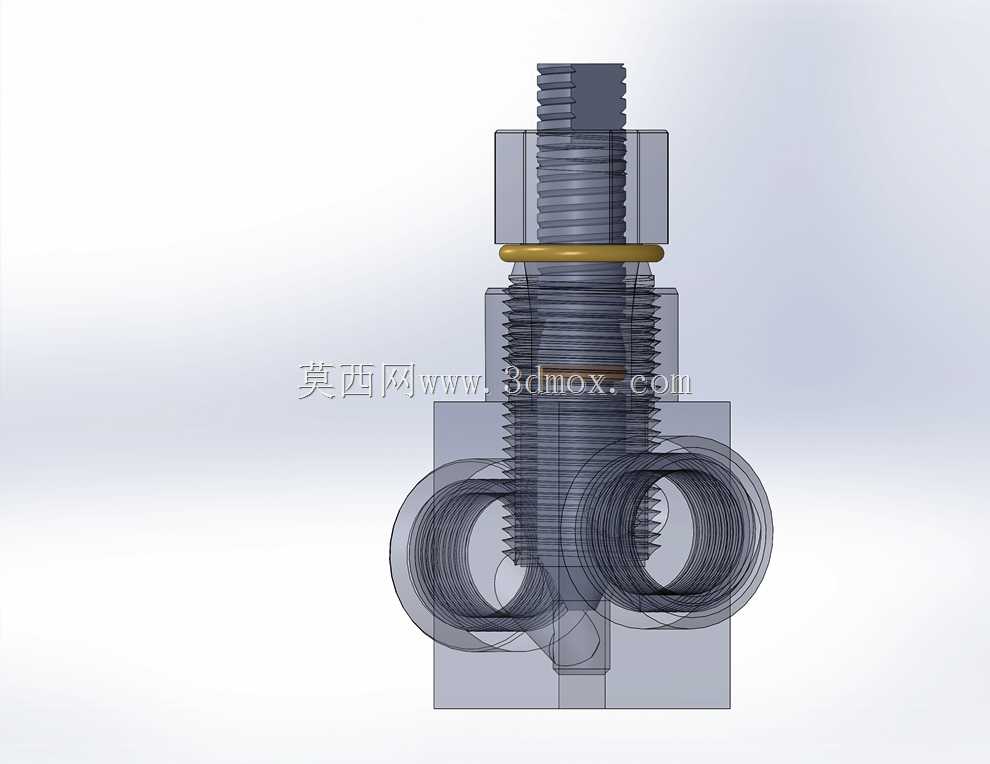

　　建模时应重点处理几个配合关系：其一是阀针锥面与阀座孔的同轴度，偏心会导致关闭时接触不均，产生内漏；其二是阀杆螺纹与阀体导向孔的同轴关系，导向不足会使阀针在升降过程中偏摆；其三是密封件槽底和槽宽尺寸，槽体过小会造成装配压缩过量，过大则密封压力不足。阀体内部流道不应出现急剧台阶，尤其是入口到阀座区域，流道转折要兼顾加工可行性和流阻控制。

　　外形尺寸方面，这类针阀通常不以大通量为目标，而是以小空间安装和精确调节为优先。阀体宽度主要由两侧接口中心距和壁厚决定，高度则由阀杆行程、螺纹啮合长度、密封段以及顶部操作件共同决定。进行三维布置时，可将两侧接口轴线作为安装基准，把阀杆轴线设为调节方向，再检查最大开度下阀针是否仍处于导向范围内。若用于高压气体或液体，阀体壁厚、阀座接触宽度和螺纹啮合圈数都需要保留安全裕度；若用于低压分析仪器，则可适当缩小本体，但密封面光洁度和锥角匹配仍不能降低要求。

　　针阀的设计思路不是追求快速开关，而是强调可控、可重复和可截止。阀针锥角较尖时，开度变化敏感，适合微小流量调节；锥角较钝时，密封面接触更稳定，抗磨损能力更好。螺纹螺距决定每圈升程，细牙螺纹有利于精细控制，但全开全关所需转数更多。实际选型时，需要结合管路口径、额定压力、介质黏度、操作频率和密封等级综合判断。该三维结构把阀体、阀杆、节流锥面、连接接口和密封位置清楚表达出来，可用于管路阀组布置校核、操作空间检查、接头匹配以及小型流体控制设备的结构参考。
