水处理阴离子交换多路集成管路阀组

　　这套集成式管路阀组主要面向水处理工艺里的阴离子交换工位，常见于纯水制备、锅炉补给水除盐、化工工艺水精制、电子级超纯水预处理这类需要对水中阴离子组分进行定向交换、再生、置换、冲洗的连续作业场景。整套阀组采用框架式立体排布，把多路工艺切换阀、连通管路、执行驱动端整合在同一安装基准面上，替代传统现场散管拼焊、单阀逐个安装的施工方式，出厂前即可完成通路逻辑校验与压力试漏，现场仅需对接总进液口、总出液口、再生液接口、排污口即可投入运行，大幅缩短现场配管周期，也避免散管施工中容易出现的管路干涉、阀位操作朝向不合理、检修空间预留不足等问题。

　　从实际工艺用途来看，阴离子交换工位在一个完整运行周期里需要依次完成产水、逆流再生、正洗、置换、慢洗、快洗多步工序，每一步工序都需要切换不同管路的通断组合，单靠零散阀门排布不仅操作流程繁琐，人工误操作概率也高。这套集成阀组把所有工序切换用的阀门按工艺流向分层布置，阀杆驱动端统一朝向框架外侧操作面，操作人员站在阀组正面即可完成所有阀位的状态确认与切换，后期接入气动执行机构或电动执行器时，驱动端的安装空间、接线走线方向也已经在排布阶段预留到位，无需后期额外改造支架。

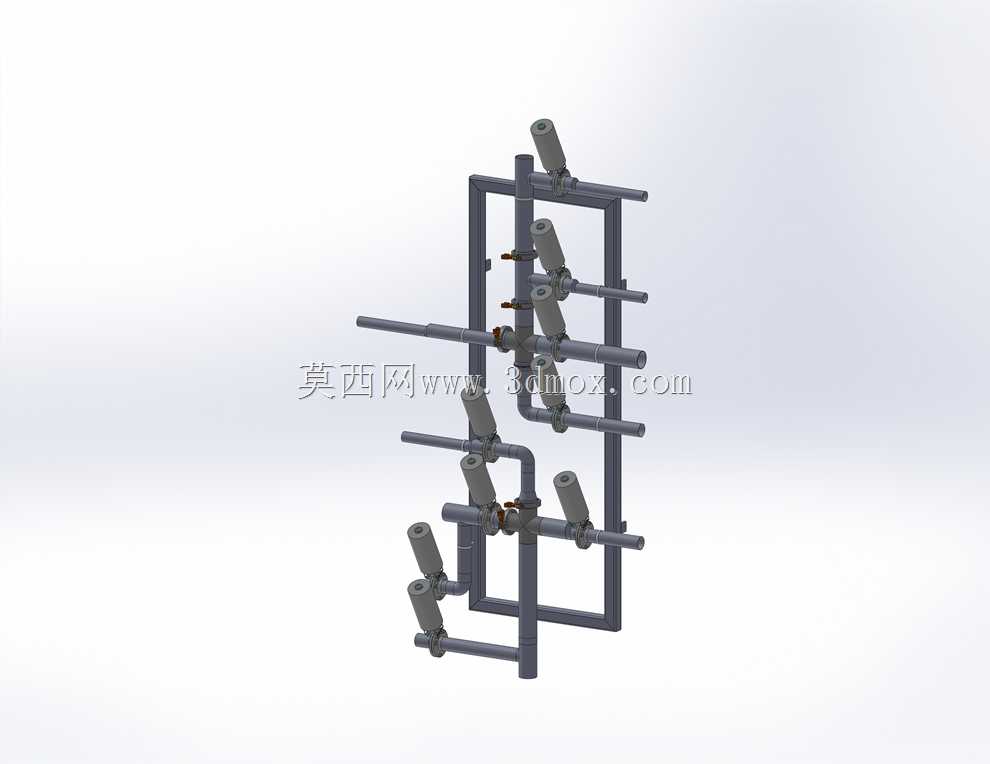

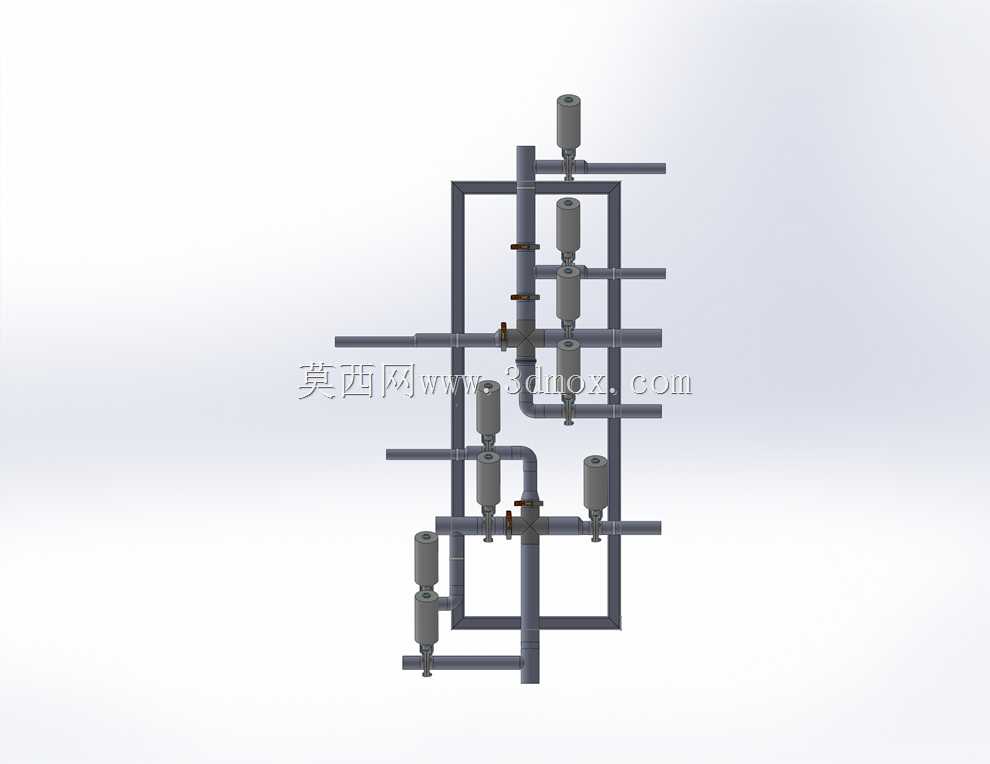

　　结构设计上，框架主支撑采用矩形管材拼接成立体门型构架，竖向主管路沿框架左右立柱平行敷设，横向连通管按工序层级分三层排布，每一层横管对应一组工艺通路，阀门选用直通式角座结构，流道全程无急弯弯折，介质流过时的压损比传统螺纹截止阀低三成左右，也不容易在阀腔内部滞留树脂碎屑、再生药剂残留，避免长期运行后出现阀座卡涩、密封面划伤。管路对接处采用标准化承插接口，相邻管段的同轴度在建模阶段就做了装配约束校验，现场焊接或者粘接时不会出现错边、强制对口产生的内应力，长期在带压工况下运行也不会出现接口渗漏。

　　设计排布时优先把操作频次最高的几个主路阀门布置在框架中部人体工程学高度区间，再生、排污这类操作频次低的阀门布置在框架上下两端，既避免日常操作时反复弯腰抬手，也让整个阀组的重心落在框架几何中心附近，落地安装时不需要额外做复杂的配重固定。阀与阀之间的中心距预留了足够的扳手操作空间，更换密封件、拆解阀体检修时不需要拆除相邻管路，单阀维护作业时间比紧凑排布的集成阀组缩短一半以上。框架侧边预留了仪表安装支耳，可直接加装压力传感器、流量取样管、在线电导检测接口，不需要在现场管路上额外开孔焊接。

　　安装边界方面，整套阀组的竖向高度适配常规水处理车间的层高，底部落地支脚预留了地脚螺栓固定孔，可直接固定在设备间的混凝土基础或者钢制撬装底座上；左右横向接管的外伸长度统一，对接外部主管路时法兰对位偏差可通过管段微调吸收，阀组背面与墙面预留的检修通道宽度满足人员侧身进入排查管路的需求，所有突出的阀杆执行端都未超出框架外缘，车间内搬运、吊装过程中不会出现磕碰变形。管路内部流道的通径按系统额定处理流量匹配，满负荷运行时管内流速控制在液体管路推荐流速区间内，不会出现流速过高冲蚀管壁、或者流速过低导致树脂颗粒沉积在管段死角的问题。

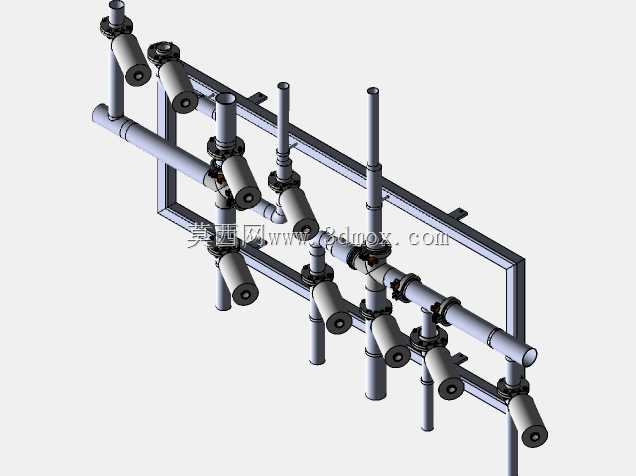

　　三维建模过程中所有管路、阀门、支撑框架都按实际采购件的真实尺寸建立装配约束，相邻运动部件没有干涉冲突，工程人员可以直接基于这个模型导出管路加工尺寸、支架下料图纸，也可以提前在软件里模拟阀门全开、全关状态下的操作空间，提前预判现场安装可能出现的布局冲突，对撬装水处理设备的集成设计有很强的实用参考价值。
