立式多级离心泵撬装供水机组结构

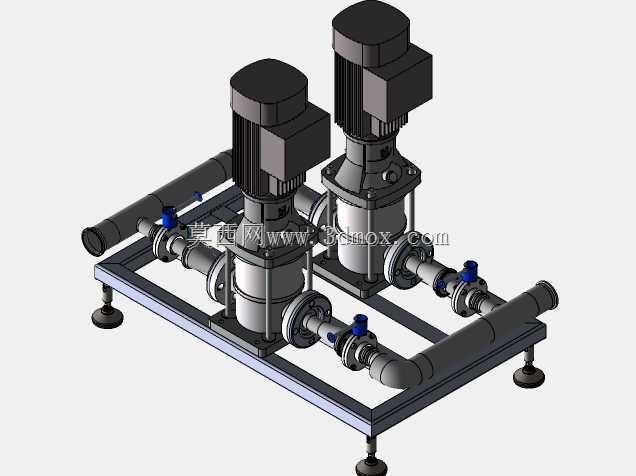

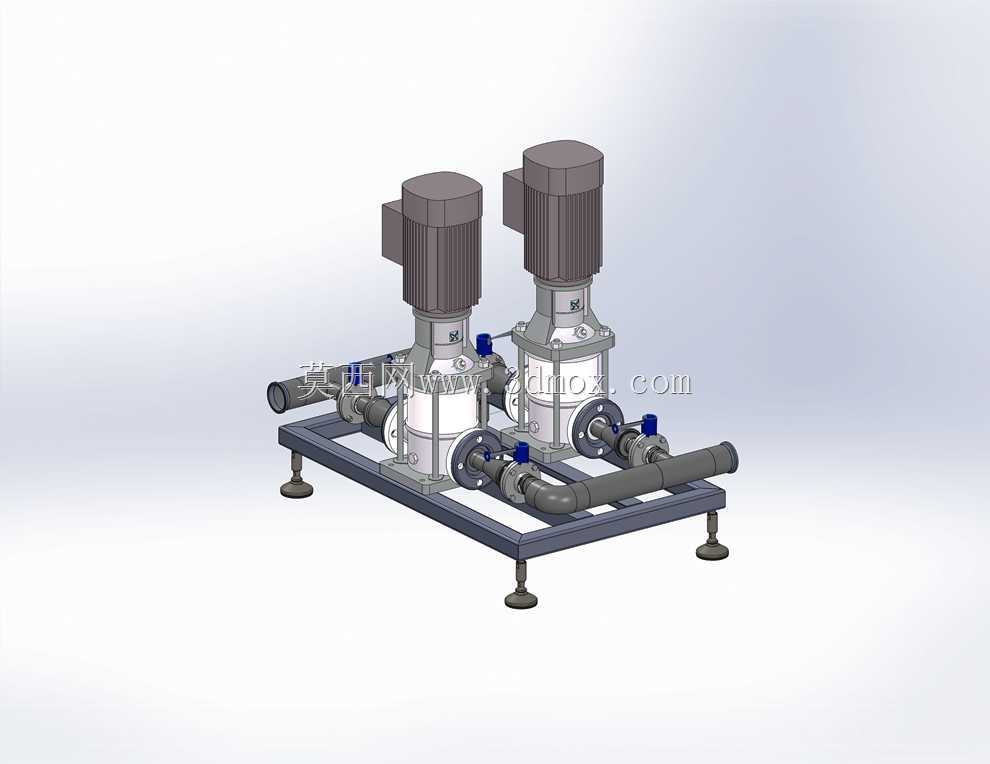

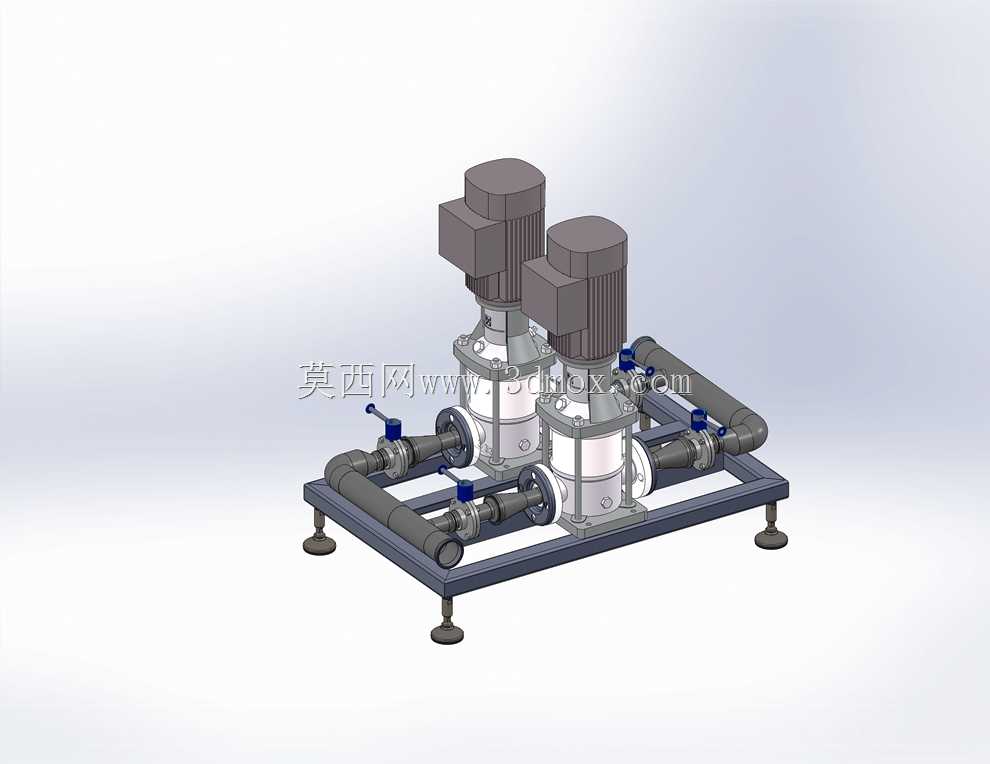

　　这套三维结构表现的是两台立式多级离心泵并联布置在公共底盘上的撬装式供水机组，主体由立式泵体、驱动电机、进出口管路、手动阀门、连接法兰、支撑框架和可调支脚组成。设备常用于建筑恒压供水、工业循环水系统、水处理增压、冷却系统补水以及生产工艺管路中需要稳定压力输出的场合。相比单泵独立安装，双泵并联结构能够在流量波动较大的工况下通过运行台数切换实现互为备用，既可以在低负荷时单台运行，也可以在用水高峰时双台同时投入，降低单台泵长期满负荷运行的压力。

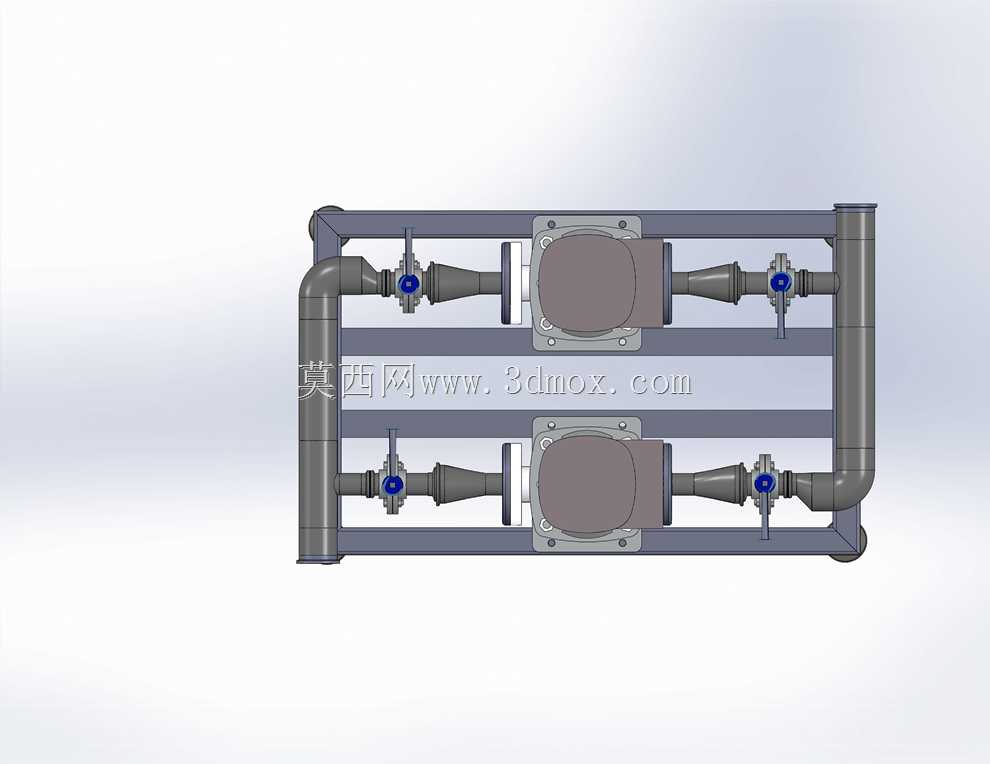

　　从结构布置看，两台泵沿底盘纵向并列，电机位于泵体上方，泵轴竖直布置，多级叶轮段集中在中部筒形壳体内。这种立式结构占地较小，泵体自身高度方向承担主要轴向尺寸，适合在泵房空间紧凑、设备基础面积受限的项目中使用。公共底盘采用型钢焊接框架形式，四周形成连续承载边界，泵体安装位置与管路支撑位置均落在框架受力区域，避免设备运行时因底板刚度不足产生振动放大。底盘下方设置可调支脚，用于现场找平，也可在一定范围内补偿基础平面误差，使泵组进出口管路在连接前保持水平和同轴状态。

　　管路部分围绕两台泵形成并联汇流逻辑。每台泵的吸入侧和压出侧均配置切断阀，便于单台设备隔离检修；阀门手轮方向朝向操作侧，维护人员站在机组前方即可完成启闭操作。管路通过弯头、三通和法兰进行空间转向与汇合，管线尽量贴合成撬框架布置，减少外伸悬臂长度。法兰连接位置集中在泵口、阀门和汇流管段，便于拆装；管道在转弯处保留足够扳手空间，避免后期维护时与电机风罩、泵体螺栓或底盘横梁发生干涉。

　　建模时需要重点控制泵体与电机的相对高度、进出口中心线高度、底盘外轮廓尺寸以及支脚落地范围。立式多级泵的电机外径、接线盒朝向、风罩轮廓和泵体中段夹紧结构都会影响检修空间，尤其电机上方应预留吊装和散热距离，泵体两侧应保留机械密封或联轴器检查空间。管路阀门不能仅按理论中心线摆放，还要考虑手轮旋转半径、法兰螺栓穿装方向和垫片压缩空间。对于撬装机组，底座长度和宽度决定运输边界，最高电机顶面决定整机高度，支脚调节范围则影响现场安装后的最终标高。

　　该结构在设计思路上强调集成化交付：泵、阀、管、底座在厂内完成装配定位后，现场只需连接总进水、总出水及电源即可投入使用。底盘不仅承担承载作用，也使各部件之间的相对位置固定，减少现场配管误差。管路走向采用低位汇流、短距离连接的方式，可降低不必要的沿程阻力；双泵对称布置有利于载荷分布，也让操作面和检修面更加清晰。

　　在实际选型与结构复核中，需要结合流量、扬程和介质条件确认泵型，再根据泵口规格匹配管径、法兰等级和阀门通径。若用于循环水系统，还应在管路设计中预留排气、排水和压力检测接口位置；若用于供水增压，则要关注吸入条件，避免进口管路形成气袋。三维模型能够直观检查电机拆装路径、阀门操作空间、管道碰撞和底盘支脚干涉，对泵房布置、设备投标方案展示以及加工装配指导都具有直接参考价值。
