微型蠕动泵内部传动腔体剖切结构

　　这套三维结构呈现的是小型蠕动泵在开发阶段的内部传动与腔体布置方案，剖切视角保留了外壳、驱动盘、弹性元件、滚轮支架和管路容纳区之间的相对关系，适合用于小流量流体输送设备的结构校核与方案讨论。蠕动泵本身并不让叶轮直接接触介质，而是通过周期性挤压柔性软管来形成封闭容腔，随着挤压点沿管路方向移动，管内流体被连续推送。这种工作方式决定了它在实验室试剂输送、小型加药装置、食品浆料取样、喷墨供液、医疗辅助设备以及弱腐蚀性化学品循环中具有明显优势，介质只与软管内壁接触，泵腔内部不需要复杂密封，也不存在回流通道污染传动件的问题。

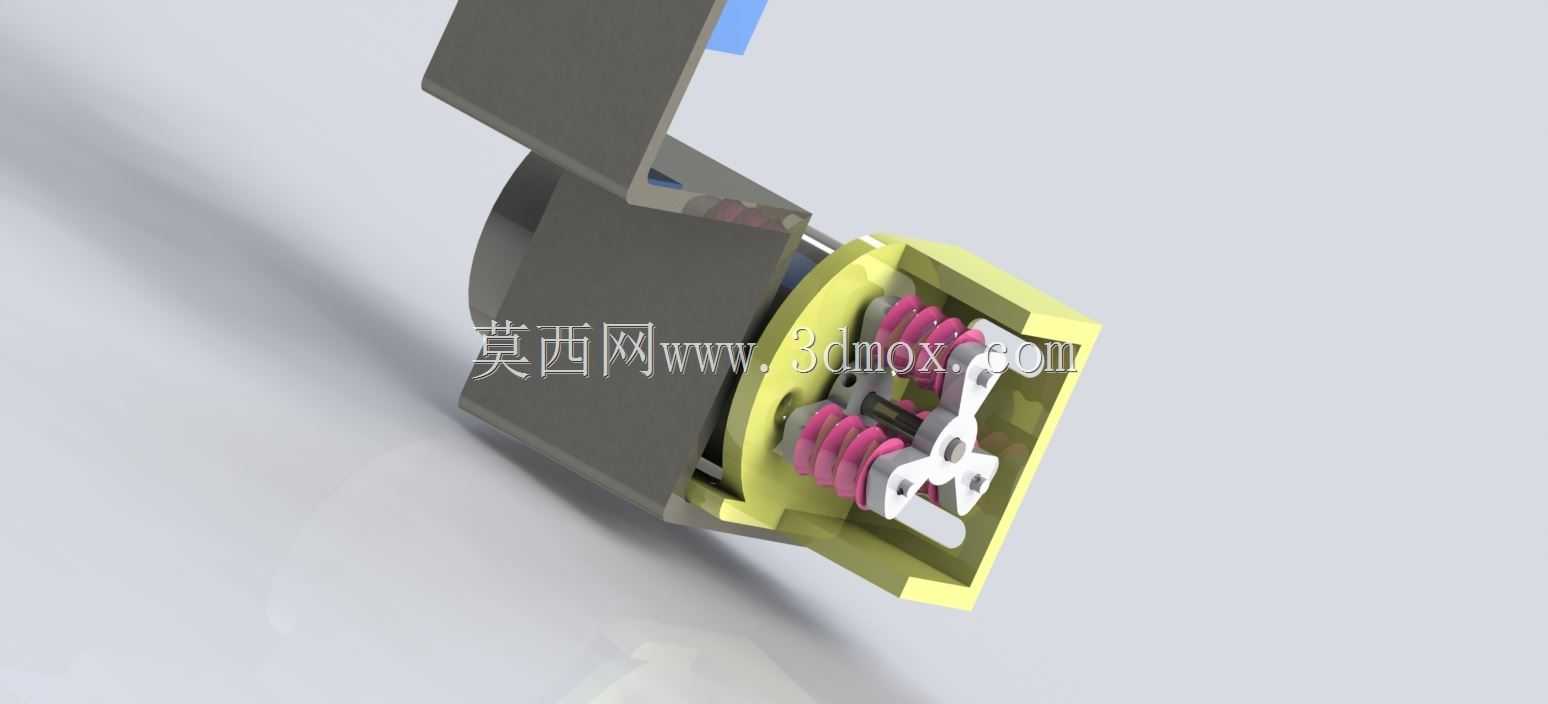

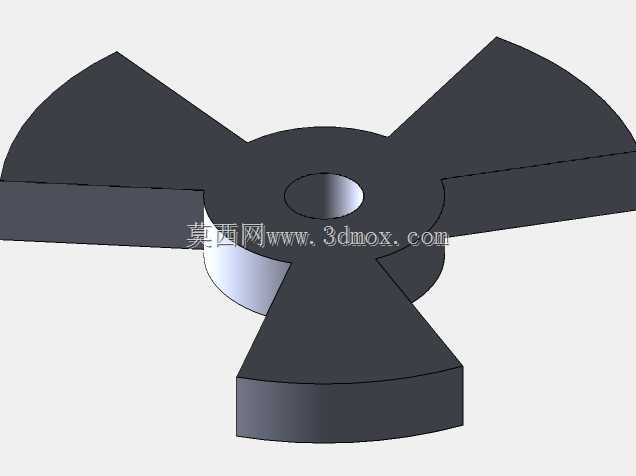

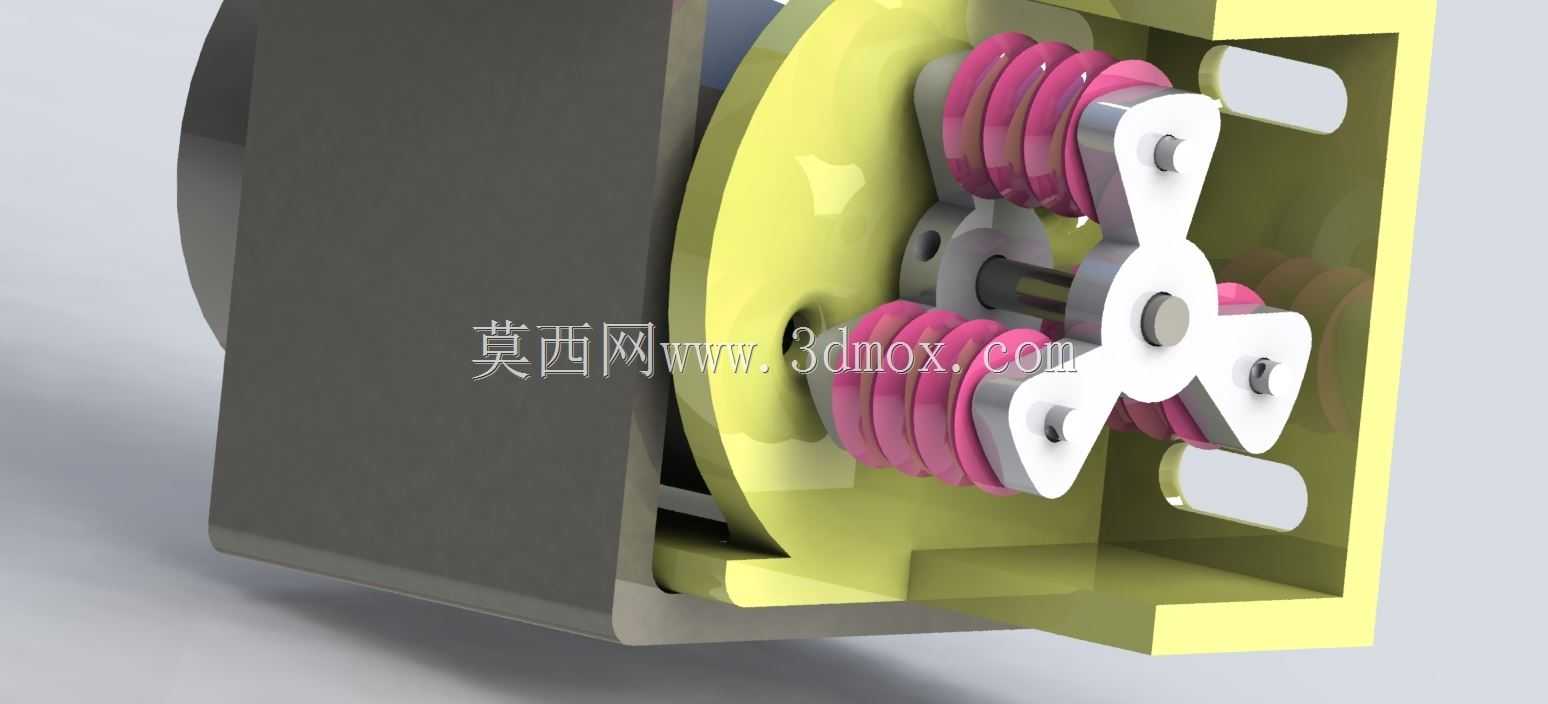

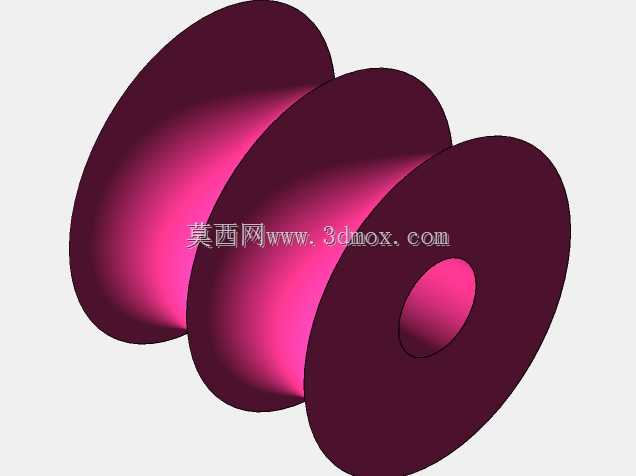

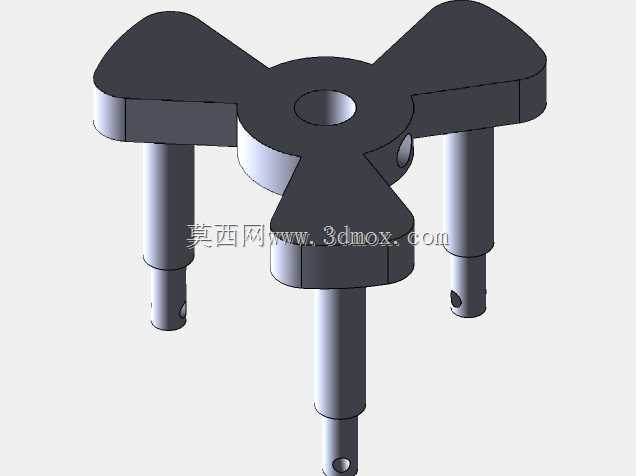

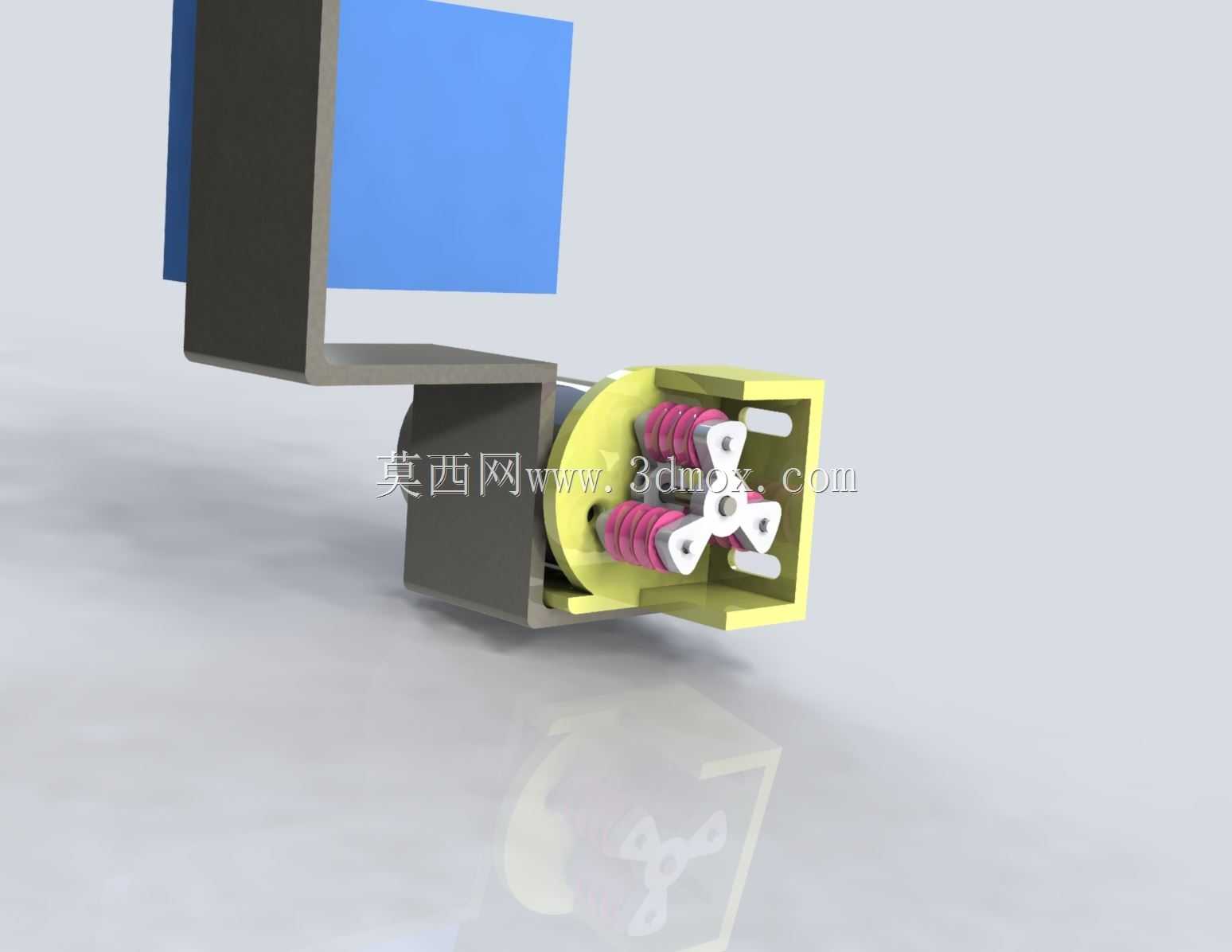

　　从模型可见，设计重点并不在复杂外形，而在于有限壳体内安排稳定的压缩行程。黄色剖切壳体构成主要安装边界，一侧容纳驱动轴和圆形转盘，另一侧留出软管绕行空间；粉色螺旋弹簧围绕支架布置，用于提供滚轮压向软管的预紧力，同时补偿软管壁厚公差、装配偏差和长期使用后的弹性衰减。白色三臂支架承担滚轮安装与力传递任务，端部铰接位置使压轮能够随转盘运动，并在接触软管时保持较均匀的压紧状态。与刚性凸轮直接挤压相比，弹簧缓冲结构可以降低软管局部峰值应力，避免管路被过度夹死，也能在软管存在尺寸波动时维持较稳定的流量输出。

　　实际选型时，这类泵通常面对低流量、低脉动要求不极端但重视洁净和防泄漏的场景。若输送颗粒含量较高的液体，软管内径和压轮宽度需要同步放大，否则颗粒在挤压区容易被剪切破碎；若输送易结晶介质，则应考虑软管快拆和泵腔开放程度，便于停机后冲洗；若用于分析仪器，还要关注压轮数量与转速匹配，因为压轮越多，单次循环形成的封闭容腔越短，流量脉动相对降低，但零件数量和摩擦阻力也会增加。模型中三臂支架对应三个挤压作用点，兼顾了结构简洁性与脉动控制，适合桌面级设备和小型集成系统。

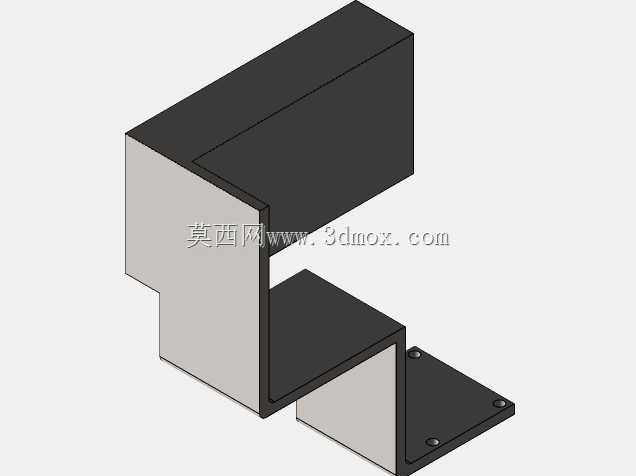

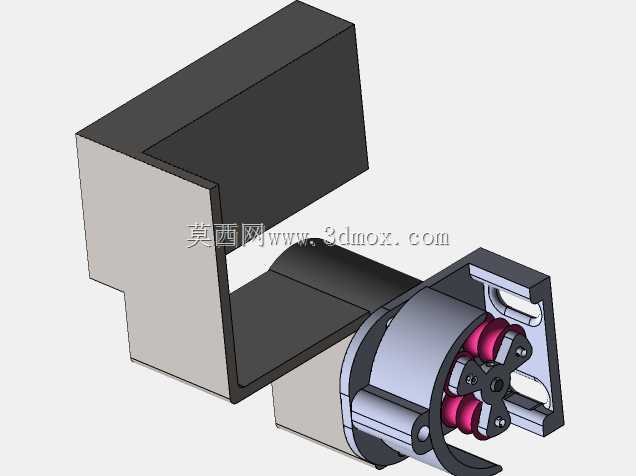

　　外形尺寸方面，该方案采用近似方形外盒配合圆形驱动盘的布局，轴向长度主要由电机连接段、壳体壁厚、转盘厚度和支架摆动空间决定；径向尺寸则受弹簧外径、支架回转半径以及软管弯曲半径约束。安装边界不能只看外壳轮廓，设计人员还需在壳体外侧预留软管进出口的弯折半径，避免管路在入口处形成急弯造成吸空。驱动轴与外部电机或减速箱连接时，应保证轴线同轴度，否则转盘偏摆会使某一侧压轮过载，表现为软管单侧磨损加快、流量不稳甚至卡滞。壳体上的开槽和窗口既用于观察管路位置，也可作为装配时放入软管的通道，但窗口边缘需要倒圆，防止维护时割伤软管表面。

　　传动思路上，转盘将旋转运动传递给支架，压轮沿软管外侧滚压而非滑动摩擦，这一点对软管寿命影响很大。若滚轮与软管之间出现滑移，软管表面会产生摩擦热和刮擦，短时间内就可能出现鼓包或破裂。弹簧的刚度选择需要结合软管硬度、压轮行程和目标流量综合判断：刚度过大，电机扭矩上升，软管疲劳加快；刚度过小，压轮不能完全封闭管路，回流增加，计量精度下降。建模时应把弹簧压缩量、支架铰接间隙、压轮外径和软管自由高度放在同一装配关系中检查，尤其要确认压轮在最小压紧位置时软管内腔能够可靠闭合，在最大释放位置时管路又能充分回弹。

　　对于结构设计人员，该模型的价值在于把蠕动泵中容易被忽视的力流关系直观暴露出来：电机扭矩经过轴、转盘、支架、压轮，最终转化为对软管的线性挤压；弹簧不是装饰件，而是决定压力一致性的关键弹性环节；壳体剖切区域既要避让运动件，又要维持足够刚性，防止受压后侧壁张开。工程细化时，还需进一步补充软管材料、压轮表面粗糙度、轴承或销轴配合、壳体固定孔位以及电机安装法兰等内容，才能从概念结构顺利过渡到可加工、可装配、可维护的实际泵体。
