立式活性炭过滤罐体结构设计

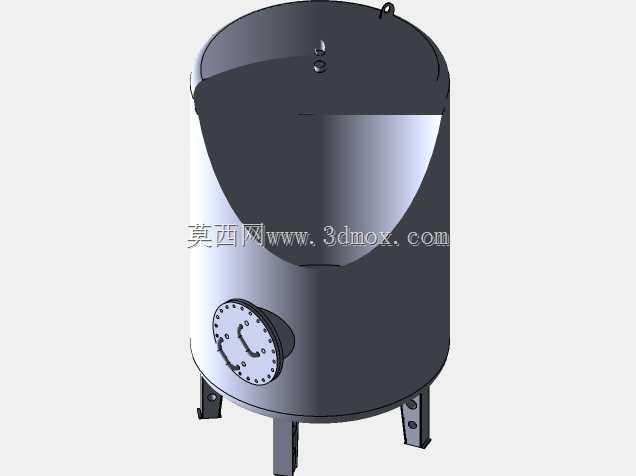

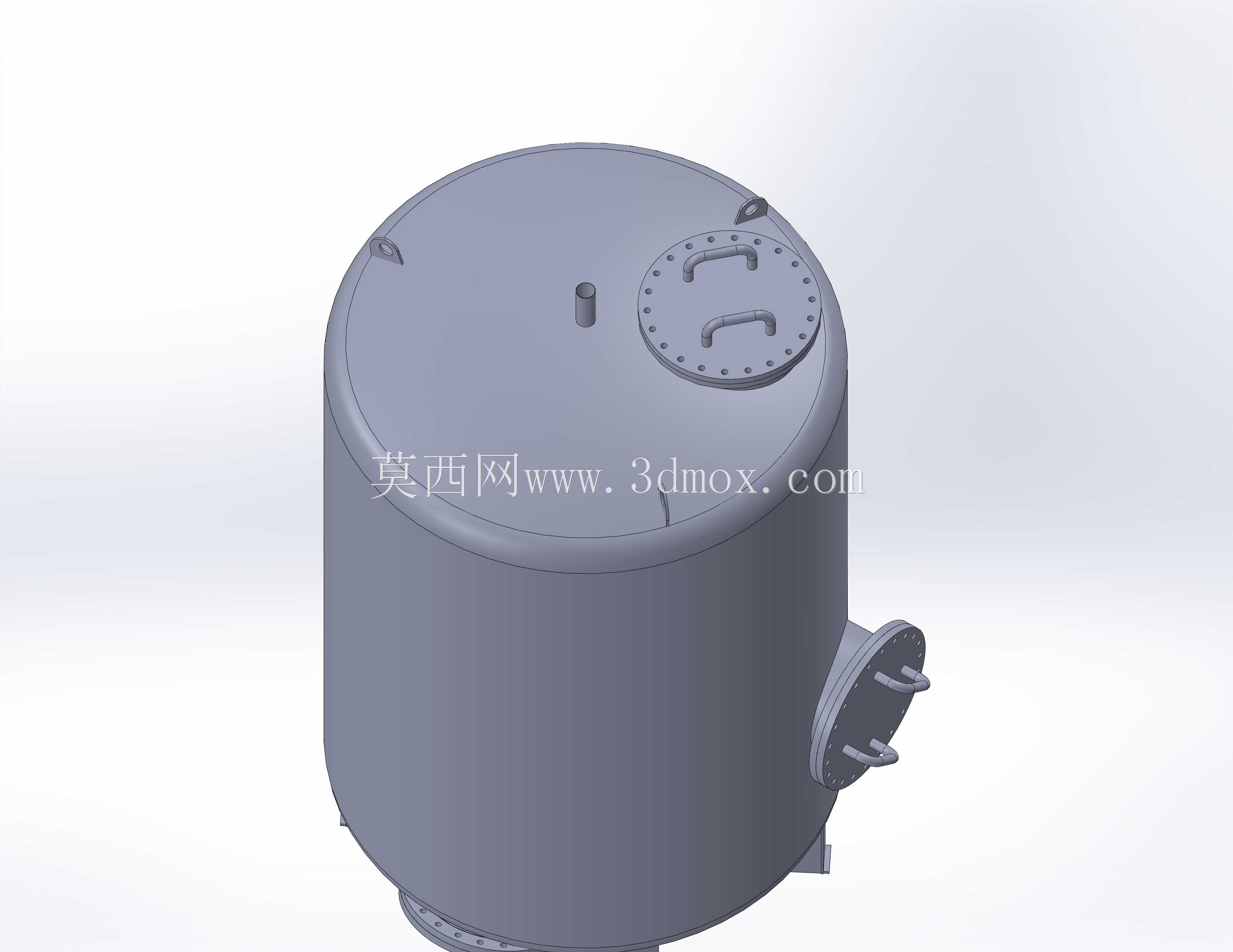

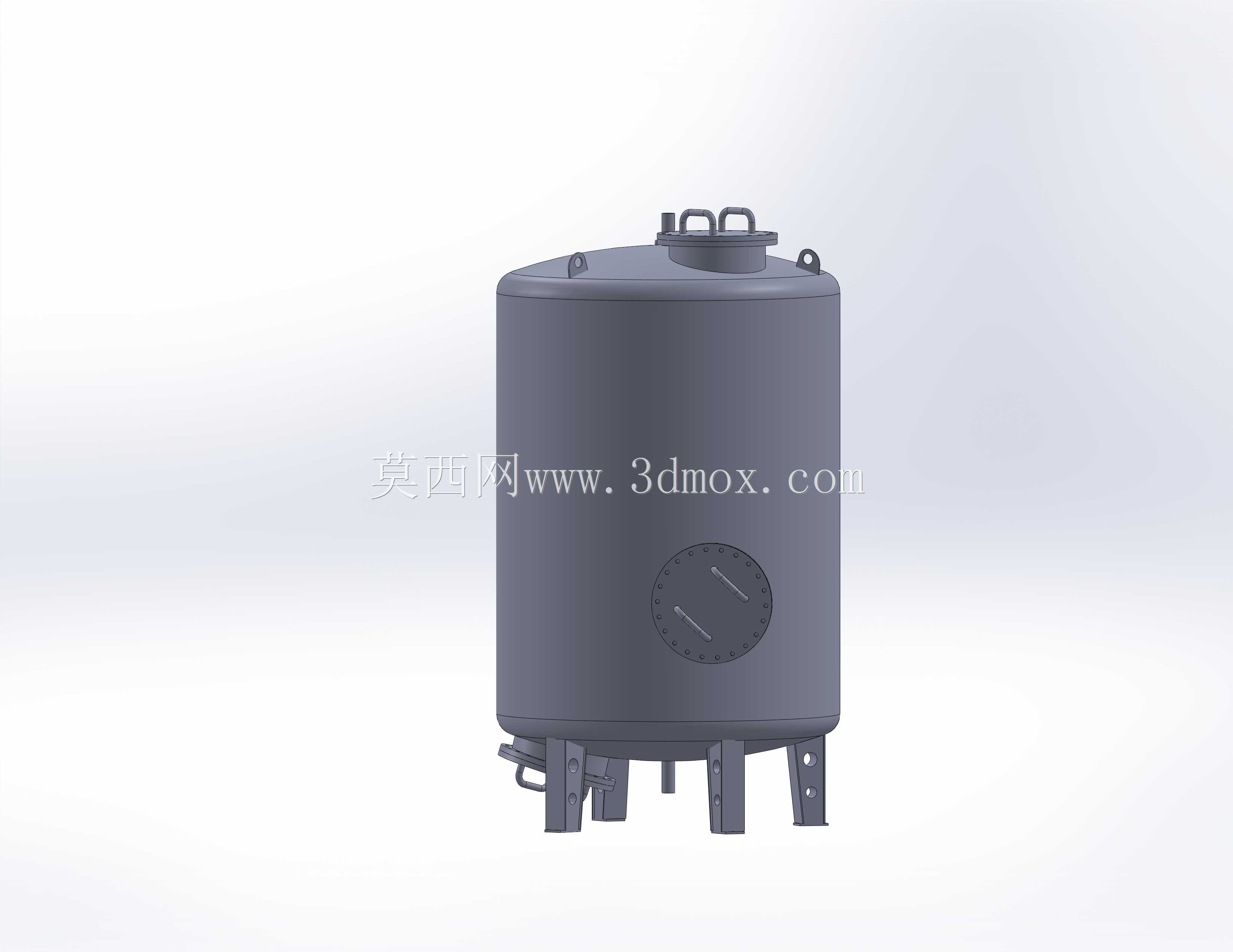

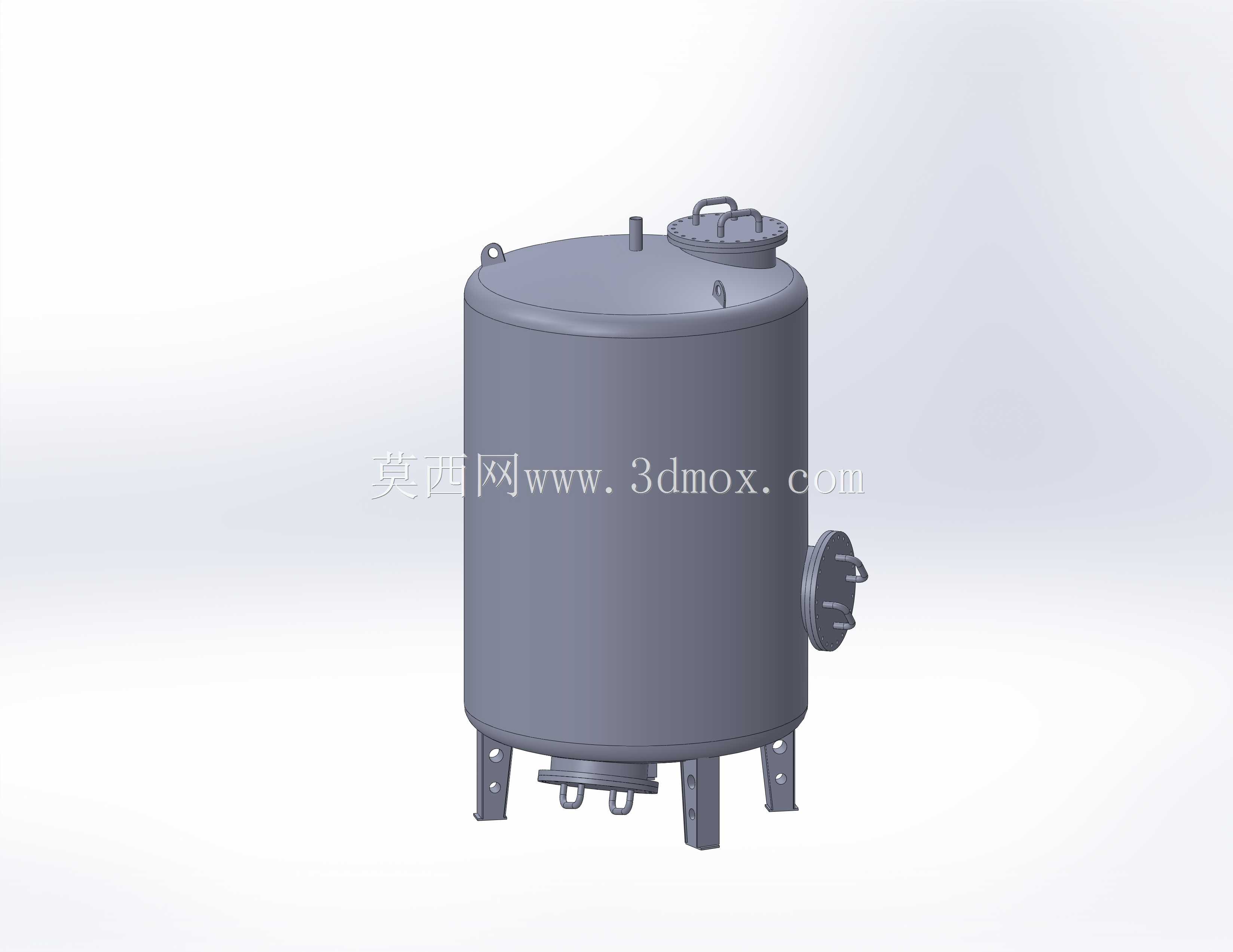

　　这套立式承压罐体主要面向水处理工段中的活性炭吸附工序，常见于纯水制备前处理、中水回用深度净化、食品饮料用水除味脱色以及化工循环液去除有机物等场景。罐体采用直立圆筒加椭圆封头的构型，整体重心落在四条支腿围成的支撑区域内，适合在车间设备平台、水处理撬装框架或厂房混凝土地面上落地布置。筒身侧面预留侧向接管，可作为反冲洗进水、产水出水或者检修取样接口，接口端部配置法兰盘，能够和车间管路通过螺栓垫片快速对接，法兰孔位按照常规管道配对尺寸布置，避免现场配管时出现孔位错位。顶部设置带提手的快开人孔，人孔周边布置压紧卡扣，运维人员更换内部活性炭滤料时，不需要切割筒体或者拆卸大型封头，松开卡扣即可开启人孔进行填料补充、旧料清运以及内部布水器检查。

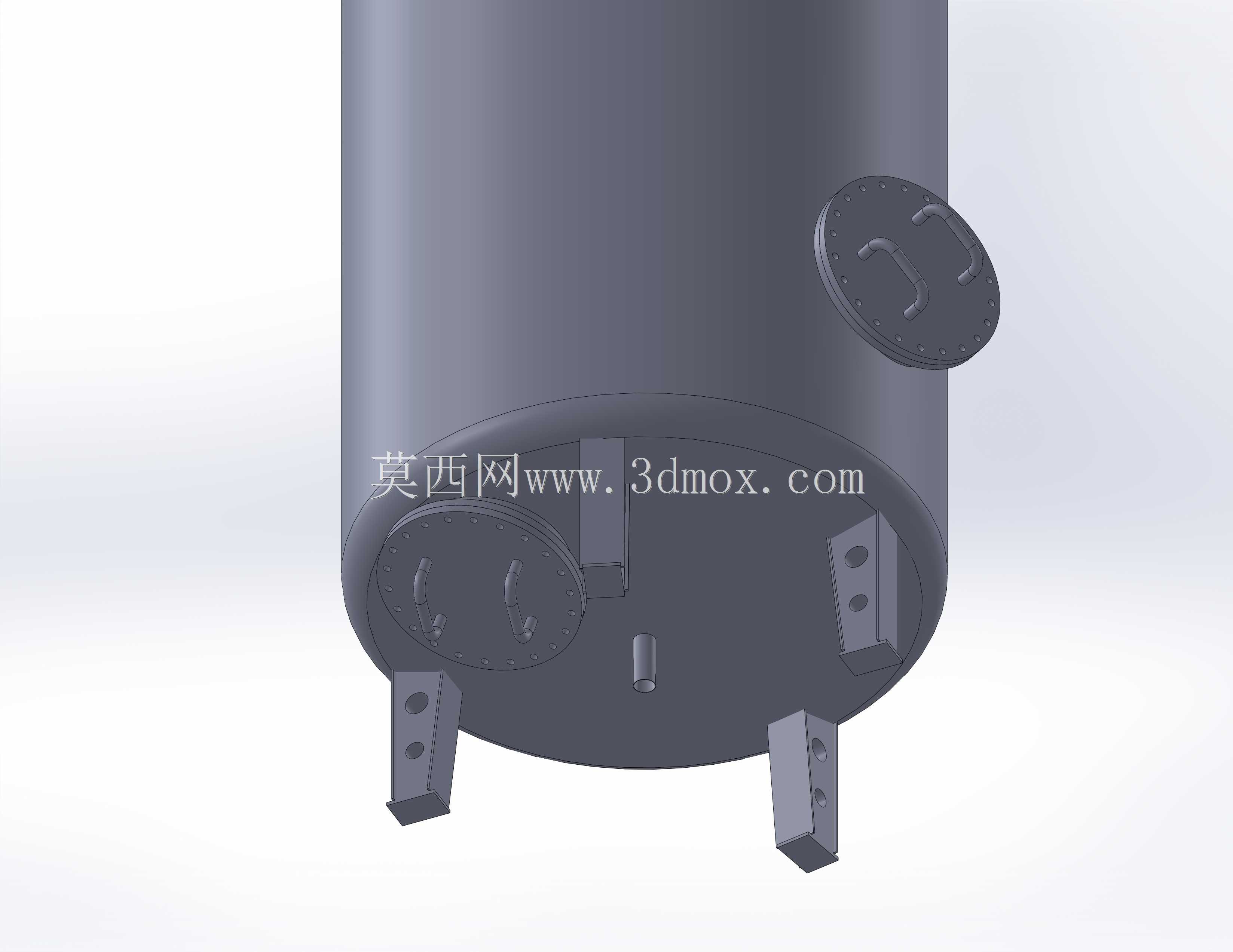

　　顶部还伸出一根小口径短管，可用于排气、溢流或者接入正压保护管路，设备启动充水阶段罐内积存空气能够从该接口排出，减少气阻造成的布水不均。筒体下部靠近锥底过渡位置设置底部接管，配合内部下布水结构，正常过滤时汇集透过滤料层的产水，反洗阶段则将反向压力水均匀送入滤层底部，托起活性炭颗粒，冲走截留在滤料间隙中的悬浮物，避免滤料板结。四条支腿采用角钢式焊接结构，腿板底部开出地脚安装孔，安装时可通过膨胀螺栓或者预埋地脚板固定，支腿高度留出底部操作空间，方便底部阀门安装、管道排布以及排污操作。建模过程中先以筒体中心线为基准搭建骨架，确定筒身直径、直段高度、封头曲率和支腿跨距，再依次叠加接管、人孔、法兰、支腿和外部加强结构，各部件装配关系清晰，

　　没有出现干涉重叠。壁厚选取兼顾承压能力与结构刚性，筒身和封头衔接位置做圆滑过渡，降低应力集中；侧向法兰接管根部保留补强区域，承受管道重量和水压波动时不易出现局部变形。罐体内部可装填颗粒活性炭，水流从上至下穿过滤层，余氯、异味、色素和微量有机杂质被多孔炭料吸附，运行一段时间后通过反向水流冲洗恢复滤层孔隙。外形边界方面，最大外径由筒身和侧伸法兰共同决定，布置时需要在人孔开启侧预留填料搬运空间，顶部留出排气管道和起吊检修余量，底部保证排污阀操作高度。该结构把承压筒体、过滤流道、检修通道和支撑固定整合在同一立式单元中，既可以单独串联在管路里，也能和增压泵、阀门、仪表框架组成成套过滤撬体，为三维管路布置、土建基础核对和运维流程推演提供完整的结构参照。
