工业反渗透纯水制备撬装处理装置

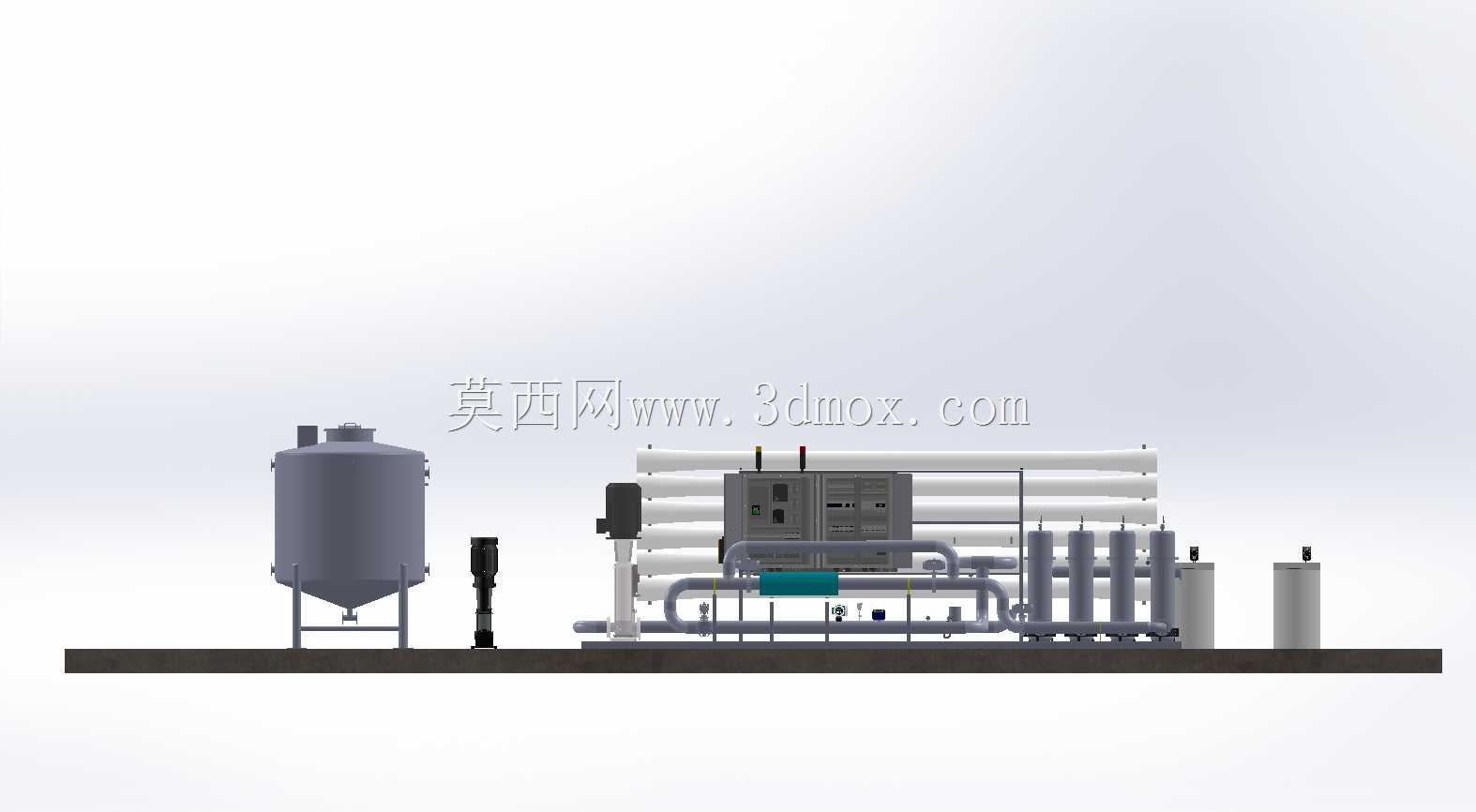

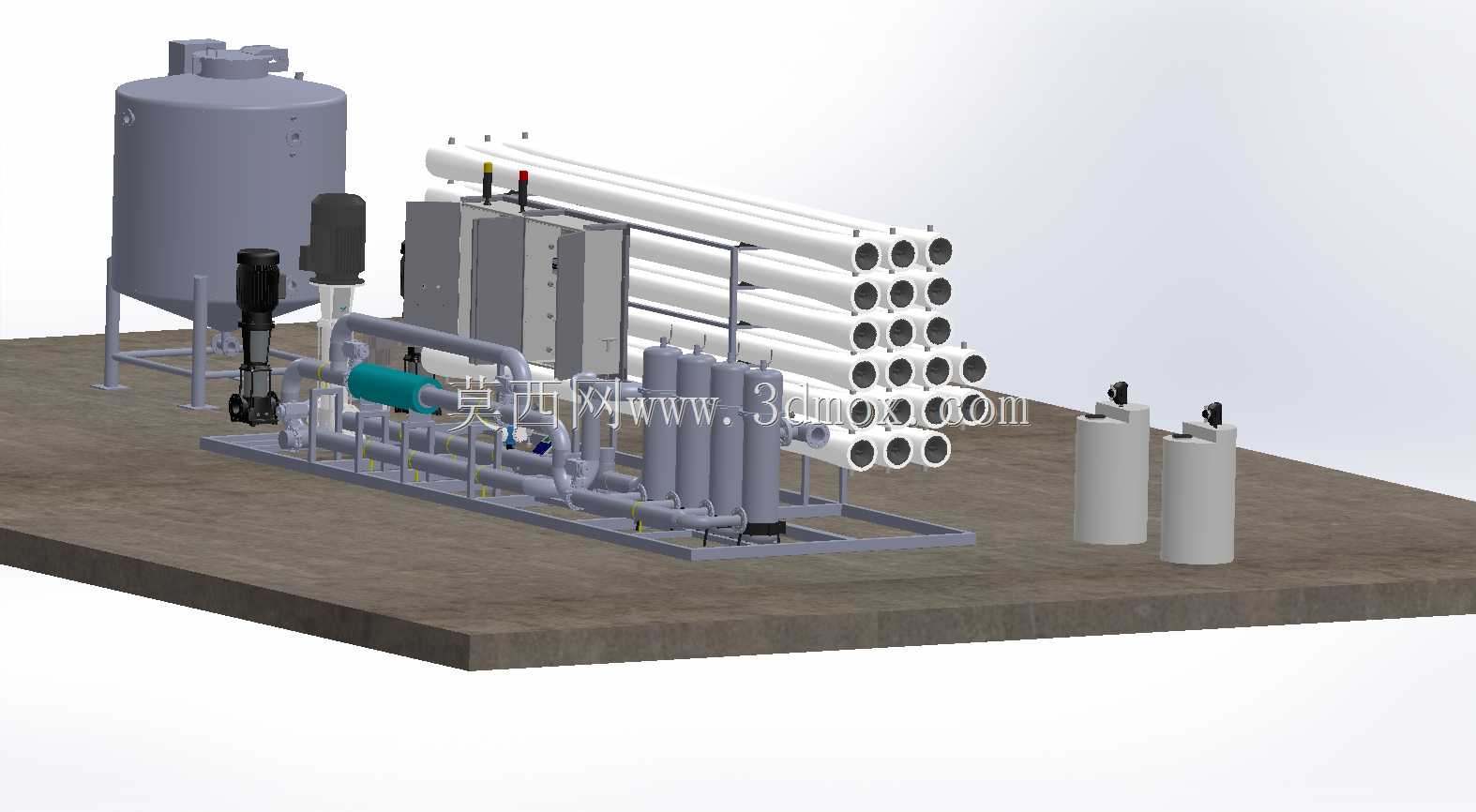

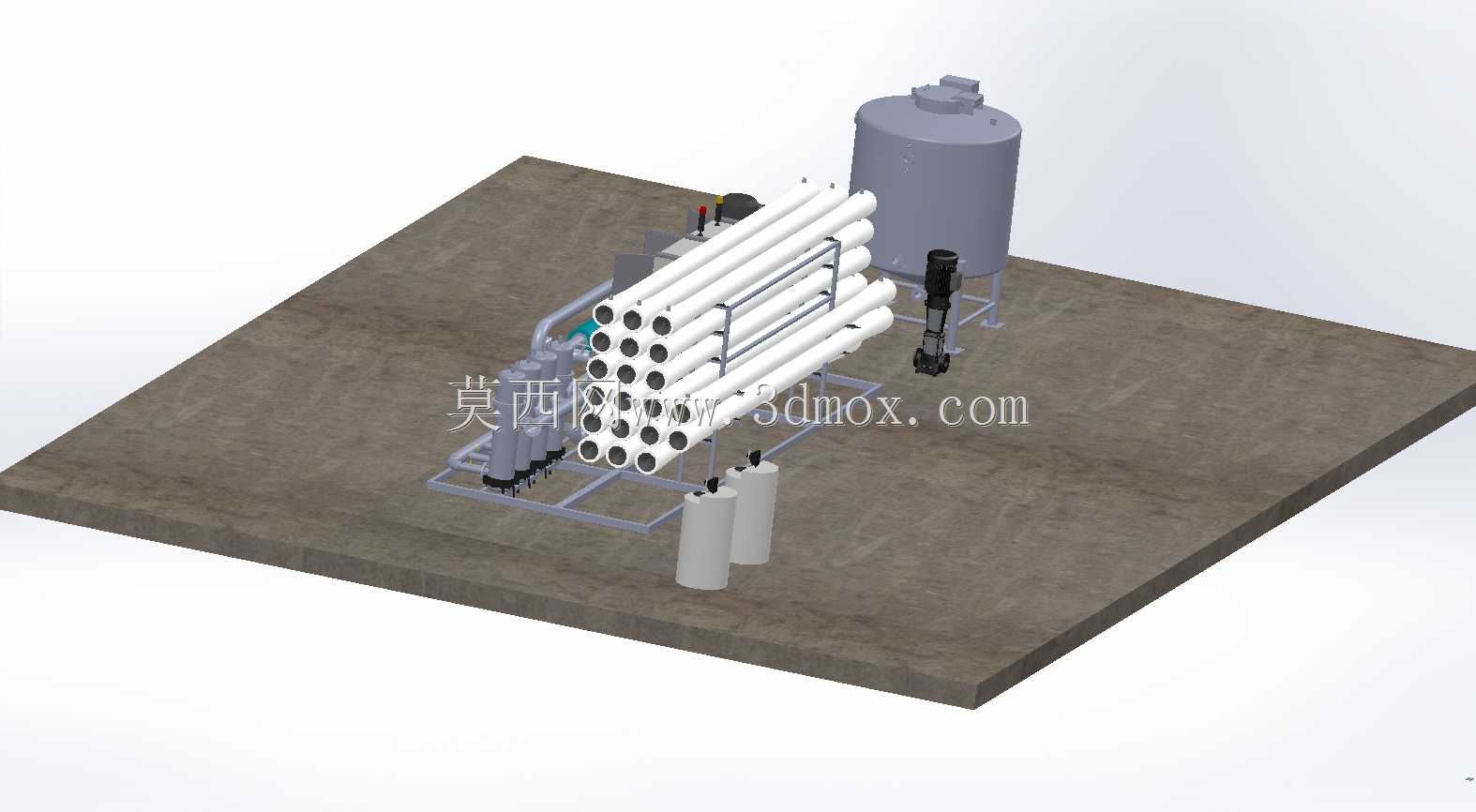

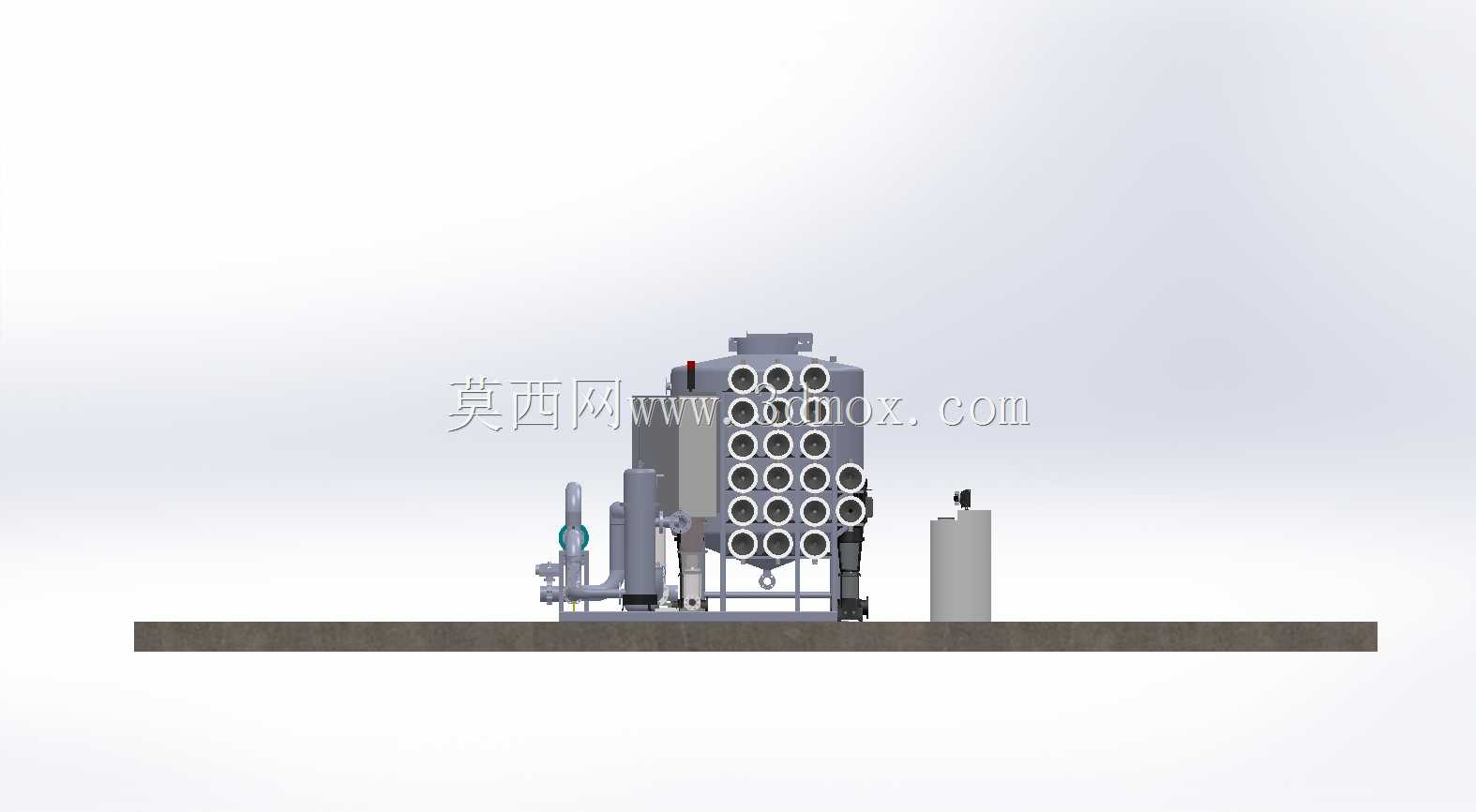

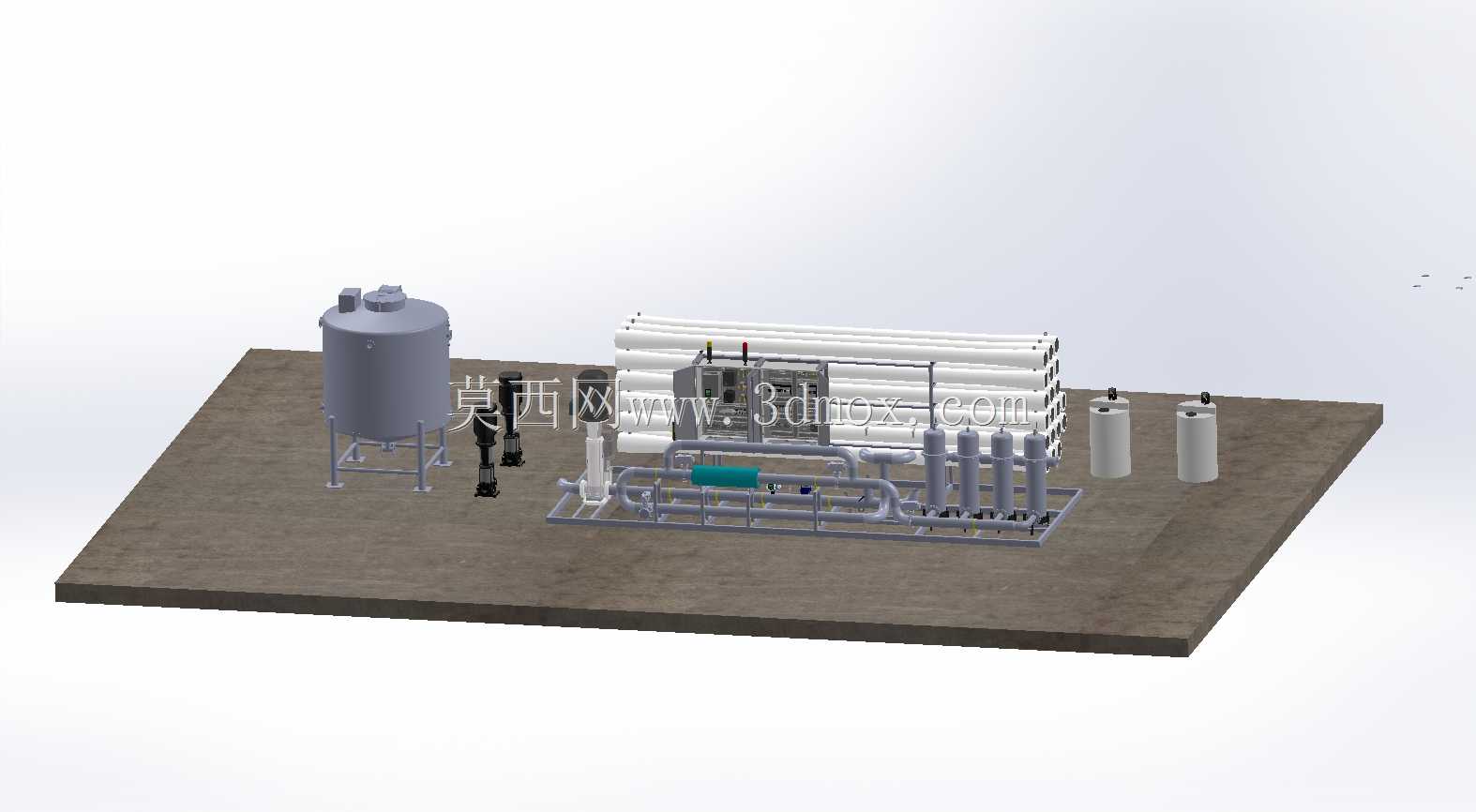

　　这套反渗透水处理装置的三维结构完整还原了工业纯水制备工段的典型撬装布局，核心膜堆采用多支横向排布的反渗透膜壳成层架装，膜壳端部的端板开孔清晰对应每支膜元件的进出水接口，管路沿膜架分层敷设，将高压进水、产水汇集、浓水回流三条流路在紧凑空间内分开，避免不同压力等级管线交叉干涉。前端配置两级前置过滤罐体，承担原水预处理环节的悬浮物截留、余氯吸附与杂质粗滤任务，来水先经过预处理单元降低浊度与污染指数，再进入高压泵升压，满足反渗透膜元件所需的工作压力门槛。装置后侧设置立式储水罐，可用于预处理产水暂存或浓水、清洗液的缓存，罐顶配套人孔与安全附件，罐体支腿高度与整体撬座基准面齐平，周边预留阀门操作与仪表检修的侧向空间。

　　整套设备所有部件均集成在同一钢制底座平台上，底座边缘留出地脚螺栓固定点位，运输时可整体吊装移位，现场仅需对接原水进水、产水出水、浓水排放与供电接口即可完成就位，大幅减少现场管道预制与安装工作量。从结构设计逻辑来看，膜组件架采用框架式支撑，横担间距匹配膜壳的支撑跨距，避免长膜壳在充水受压后出现中部挠曲变形；高压泵布置在膜堆进水侧的最短管线路径上，减少高压段管道长度，降低压损与泄漏风险，泵体进出口配置软接与阀门，方便检修拆卸。前置过滤器布置在撬座前端靠近来水方向，滤芯更换时操作人员可直接在平台外侧作业，无需跨越膜架管线；储水罐与膜堆之间保留足够的通行检修通道，罐体周围的液位、管路附件操作空间符合车间设备运维的人体工程学要求。

　　在选型适配层面，该类装置广泛应用于电子制造超纯水前置处理、食品饮料生产配料用水、工业锅炉补给水除盐、市政中水深度回用等场景，可根据原水水质调整前置滤料等级与膜元件数量，通过增减膜壳排布层数适配不同产水吨位需求。三维建模过程中对各部件的安装边界做了精准校核：膜壳端部的端盖拆卸距离预留充足，换膜时可直接将膜元件沿轴向抽出，不会与周边管线、泵体发生碰撞；储水罐的顶部人孔开启轨迹上方无遮挡构件，罐体侧壁的接管法兰与底座边缘保留扳手操作空间；撬座整体的长宽尺寸适配标准货运集装箱的内部装载界限，吊装点设置在底座主梁的受力位置，重心落在膜堆与储水罐之间的区域，吊装时姿态平稳。管路上的阀组、仪表测点位置均顺着操作面排布，压力、

　　流量检测元件的安装方向符合流体测量的直管段要求，取样点设置在膜堆产水与浓水的总管处，方便运行过程中随时监测脱盐率与运行压差。装置的立面高度控制在常规车间厂房的设备进场门洞限高范围内，无需拆分即可推入生产车间就位，底座平台的表面预留排水坡度与集水凹槽，设备冲洗或跑水时可将废水导向周边排水地沟，避免地面积水腐蚀构件。
