工业水处理UV紫外消毒撬装管路设备

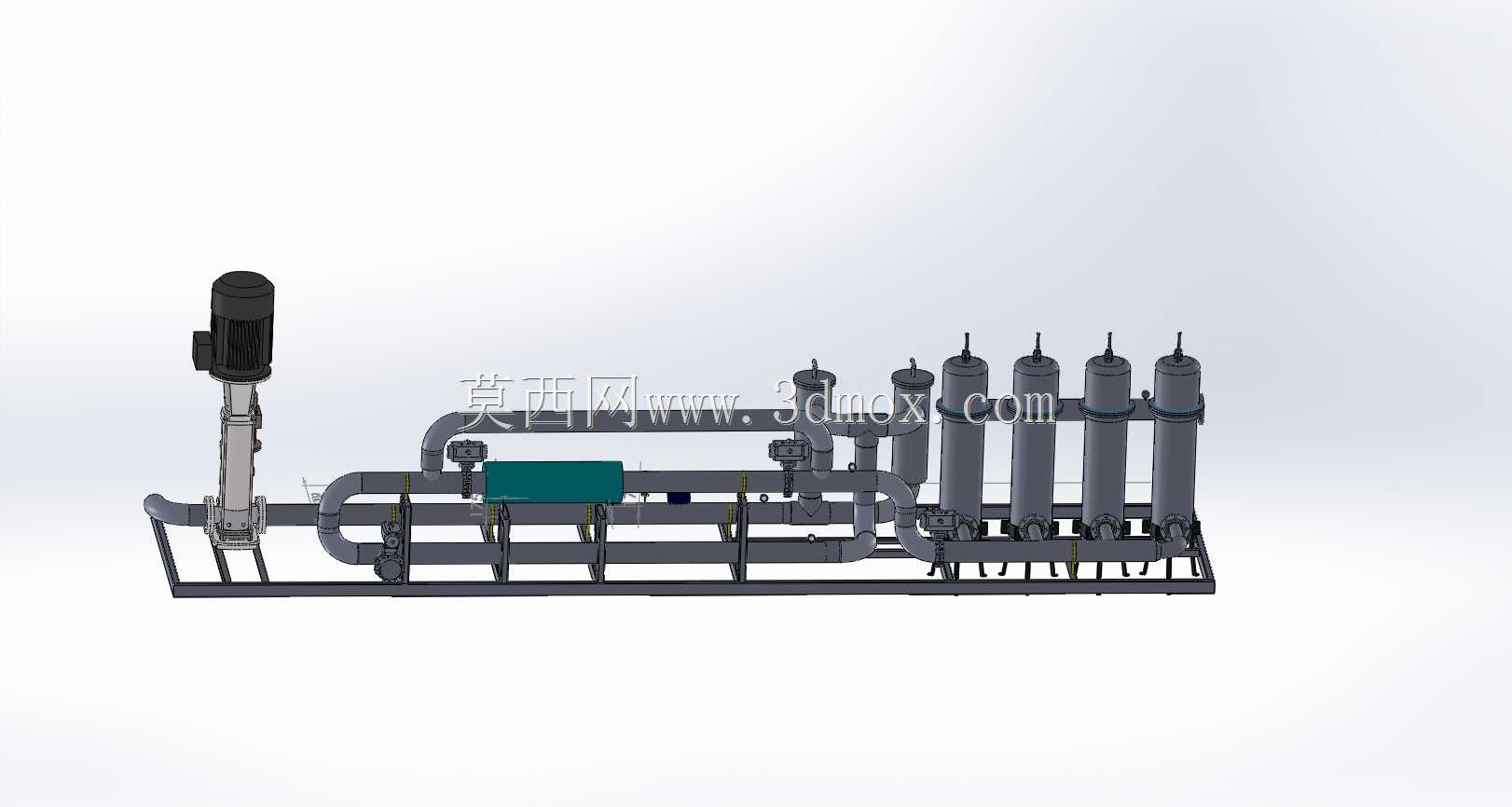

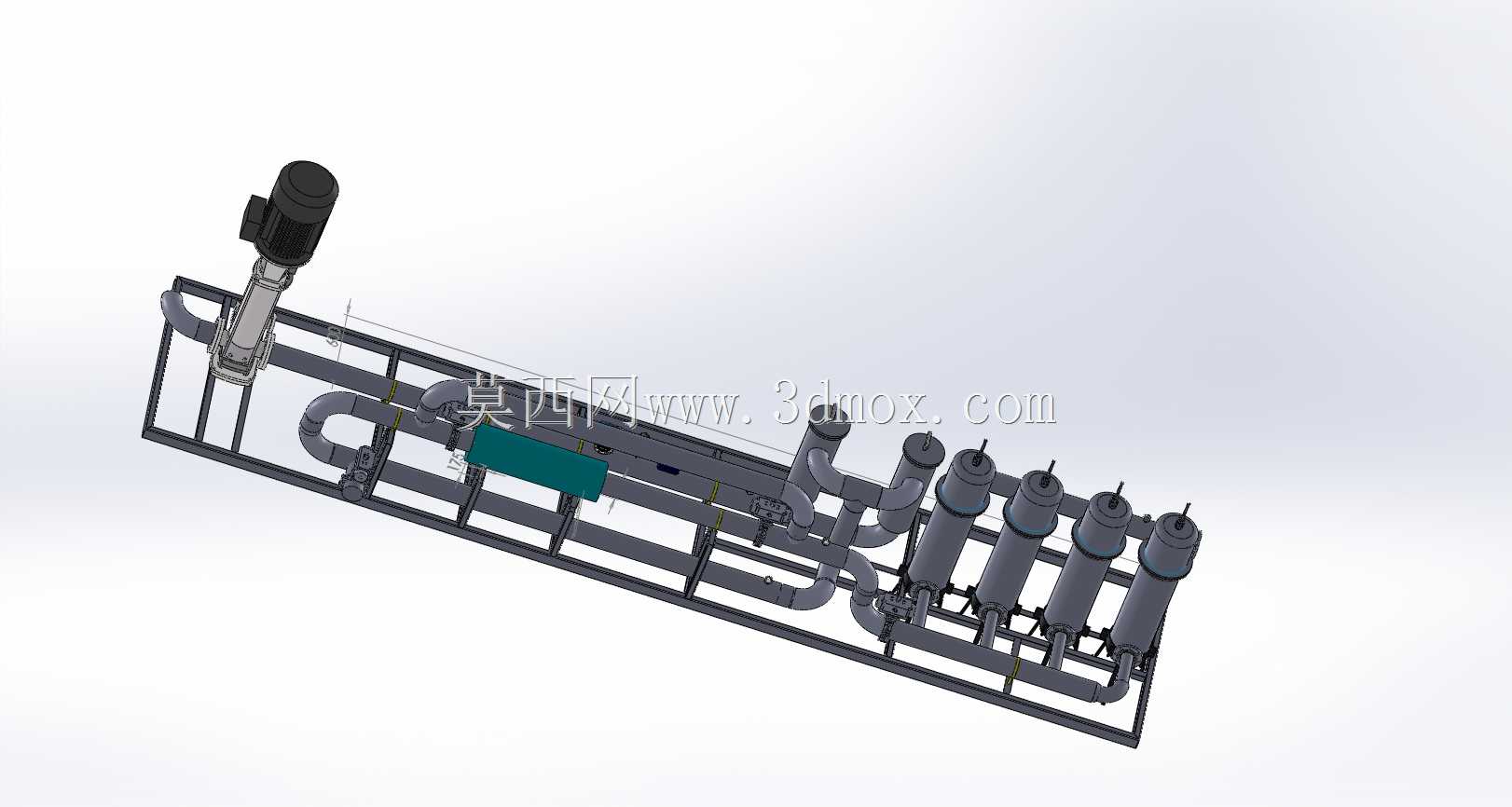

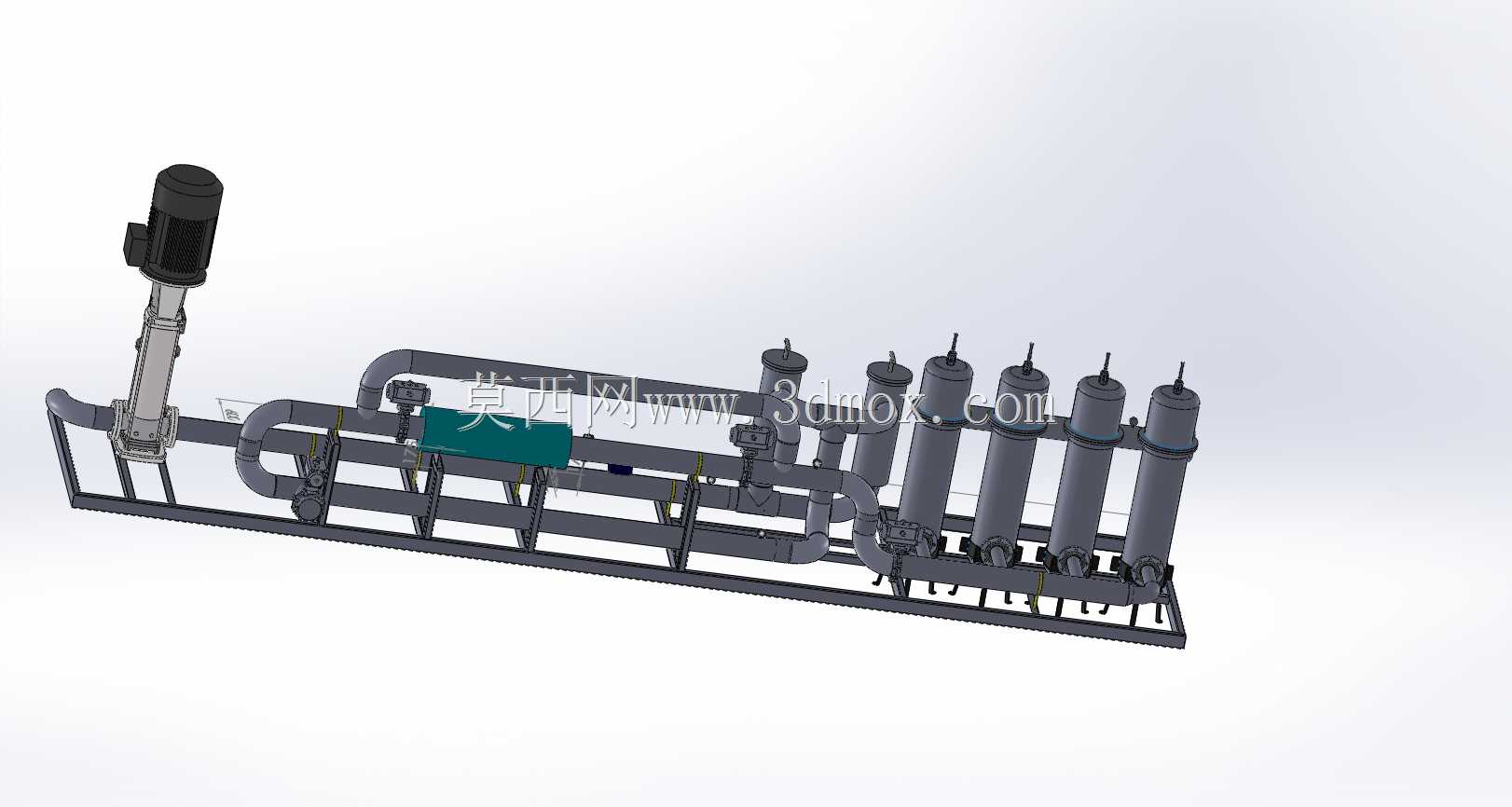

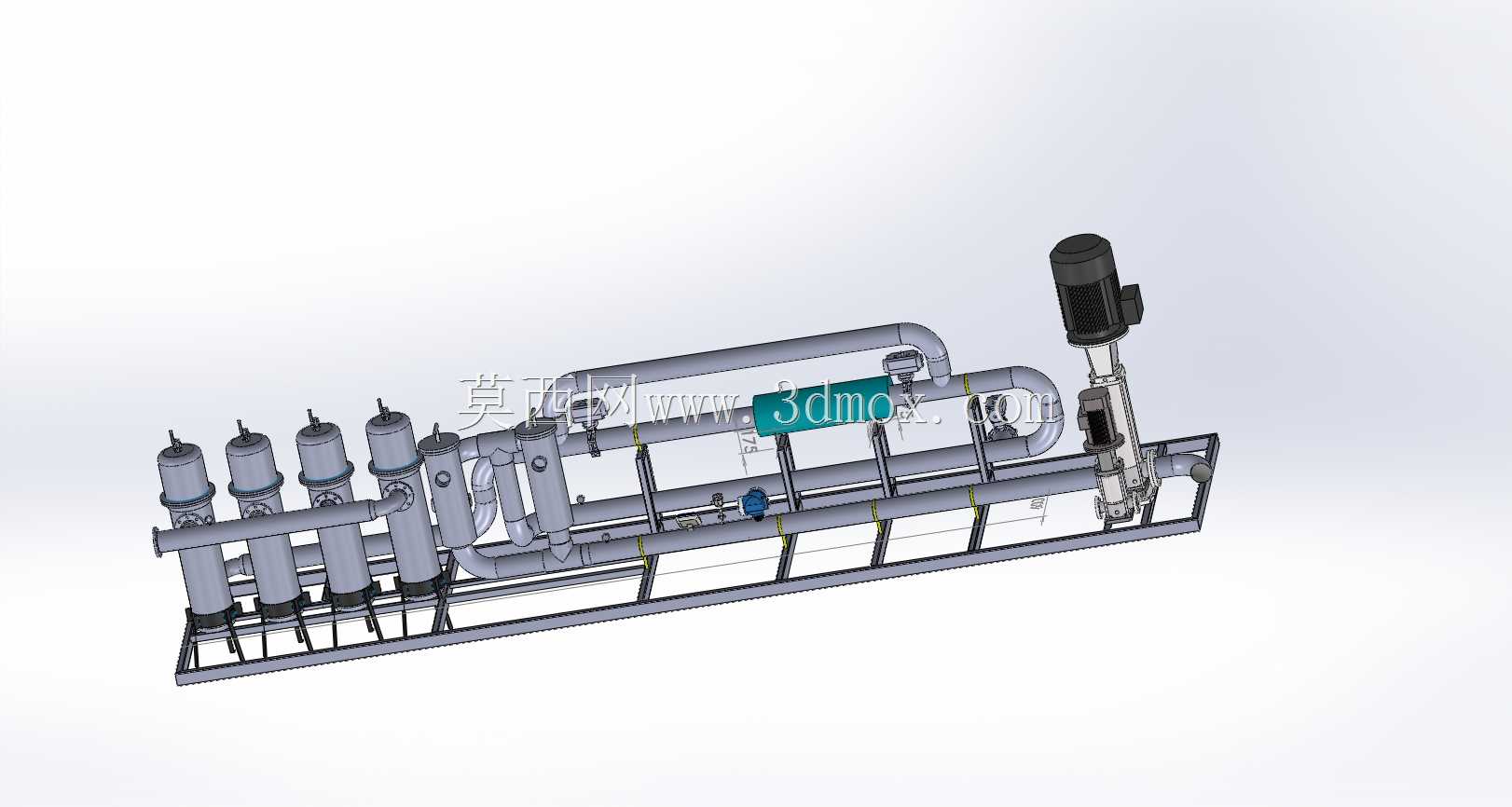

　　这套撬装式水处理UV紫外消毒装置，主要面向工业净水、中水回用、反渗透后段杀菌以及市政供水末端处理场景，整套设备将增压泵、管路阀组、过滤罐体、紫外反应腔体、检测仪表与支撑底架集成在同一钢制底座上，现场仅需对接进出水法兰与供电控制线即可投入运行，大幅减少现场配管与安装工作量。从三维结构布局来看，设备左侧布置立式多级增压泵，泵体通过进出口弯头与主工艺管路连通，负责为整套处理流程提供稳定扬程与流量；中段排布多组并联的柱状处理罐体，罐体沿底座长度方向等距排列，每支罐体顶部设置排气阀与压力表接口，底部通过汇管与进出水母管相连，这种并联排布方式既可以保证单支罐体检修时其余支路继续运行，也能根据处理水量灵活增减膜壳或滤壳数量。

　　管路走向采用低位汇管+高位跨接的布置逻辑，主管道沿底座框架内侧铺设，减少悬臂段长度，弯头位置预留检修操作空间，阀件全部布置在人员站立侧伸手可及的高度，日常切换阀门、观察仪表读数无需攀爬。紫外消毒单元通常设置在过滤或反渗透工序之后，水流经预处理去除悬浮物、胶体与大部分杂质后进入紫外反应腔，腔体内紫外灯管沿水流方向布置，通过特定波长紫外线破坏水体中微生物的遗传物质，实现连续杀菌，过程中不投加化学药剂，不会改变水的口感与理化成分，也避免了余氯、副产物残留问题，在饮用水、食品加工用水、电子超纯水预处理环节应用十分普遍。底架采用型钢焊接成型，框架主梁沿设备总长贯通，泵体与罐体位置增设加强横梁，承重部位预留地脚安装孔，整套撬块运输时可整体吊装，

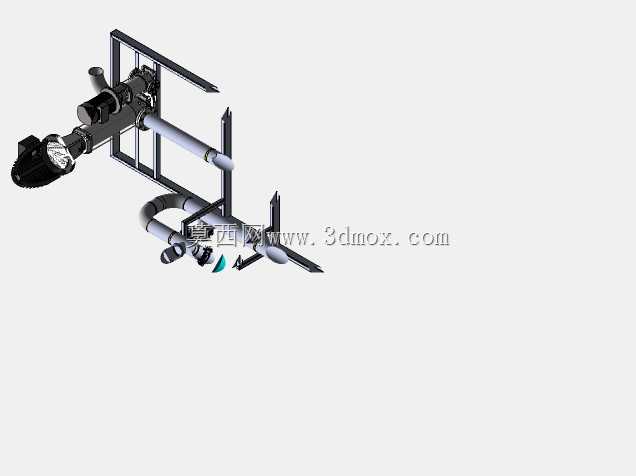

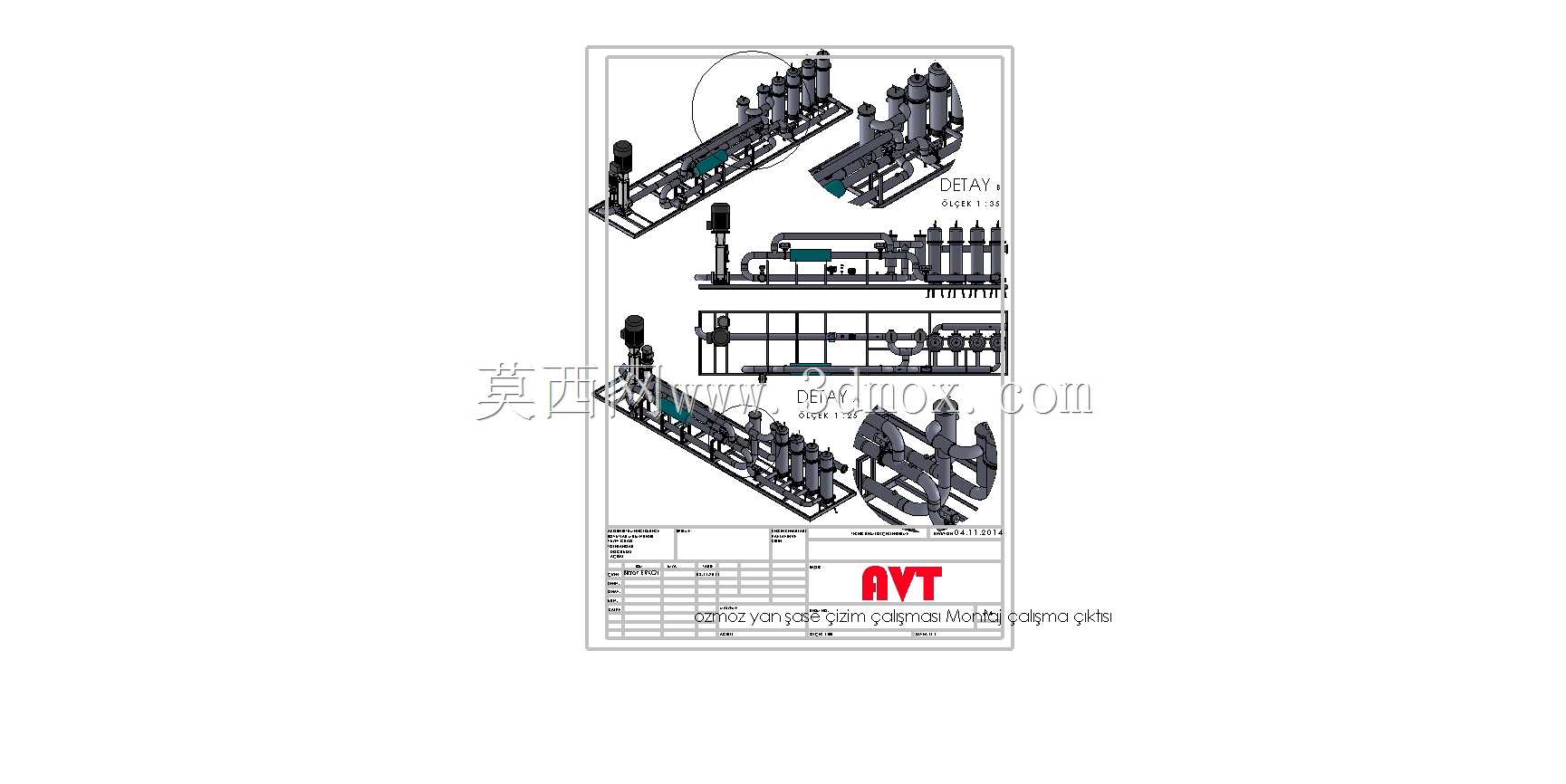

　　就位后通过膨胀螺栓固定于混凝土地面即可。设计阶段需要重点校核几个边界：一是动设备载荷，立式泵运行时存在轴向与径向振动，泵脚位置的底座刚度要足够，避免长期运行出现管路焊缝疲劳；二是管路水锤影响，多路并联阀门快速启闭时会产生压力波动，汇管通径选取要留有余量，弯头处避免急转；三是维护操作空间，紫外灯管属于定期更换件，灯管抽出方向必须预留不小于灯管总长的直线空间，罐体开盖、滤芯更换位置也要留出操作余量，不能把检修通道堵死。三维建模时，所有法兰、弯头、三通、阀门均按实际管件库调用，泵体与罐体的接口坐标严格对齐，管路中心线与设备接口保持同心，避免出现装配干涉；底座框架的型材规格、支撑脚位置与设备总重匹配，吊装点设置在主梁上方，

　　保证起吊时撬块受力均衡。现场对接时，进水端一般接前级水箱或预处理出水，出水端送往清水池或用水点，管路最低点预留排污口，最高点设置自动排气阀，停机时可将腔体内存水排空，防止冬季冻裂或长期静置滋生藻类。仪表现场可按需配置压力变送器、流量传感器与紫外强度监测探头，运行数据接入控制柜，实现灯管寿命计时、故障报警与联锁停泵。对于结构设计人员而言，这类撬装设备的核心不在于单个零件的复杂程度，而在于系统布局的合理性：管路要顺、操作要方便、检修要可达、重心要居中，三维模型完整还原了各部件的相对位置与安装关系，可直接用于方案评审、管路预制与现场安装指导。
