三叶曲面推进螺旋桨结构造型

项目分类:通用机械零部件 发布时间:2022-06-09 ID:649761
  • 三叶曲面推进螺旋桨结构造型
  • 三叶曲面推进螺旋桨结构造型

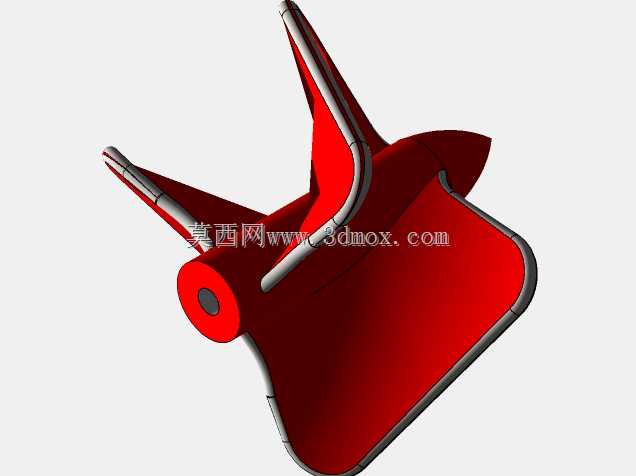

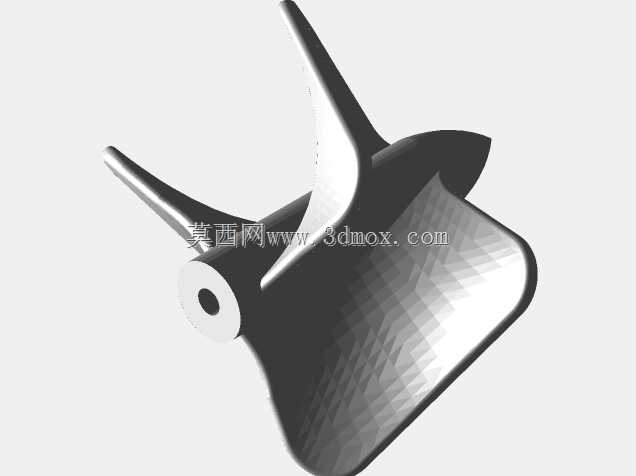

  该结构件属于流体推进系统中的旋转作功部件,整体采用三叶式布置,叶片沿中心轮毂周向均布,在旋转过程中通过连续变化的曲面迎流面推动介质向后运动,将转轴输入的扭矩转化为轴向推力。这类构件广泛用于小型水面艇体、水下航行器、遥控潜水装置以及试验型推进平台,在设备运行时承担动力输出末端的核心作用,其几何形态直接影响推进效率、空化起始区间、运行振动水平以及噪声表现。

  从结构布局看,中心轮毂设置同轴贯通孔,用于与驱动轴进行配合连接,孔位周边保留足够的实体壁厚,以承受扭矩传递过程中产生的剪切与交变弯曲载荷。轮毂外圆与叶片根部采用大圆角过渡,避免在高转速工况下出现应力集中;叶片根部截面较厚,向叶尖方向逐渐减薄,既保证根部承载能力,又降低叶尖区域的转动惯量,使整机启动和换向时的响应更加轻快。三个叶片的空间相位保持一致,曲面扭转角度从根部到叶尖逐步变化,使不同半径处的叶素在旋转时能够形成相对合理的攻角分布,减少局部流场分离。

  外形设计上,叶片前缘与后缘均做圆滑收边处理,前缘用于切入来流,后缘引导介质平顺离开叶背。叶面并非简单平板弯折,而是由连续空间曲面构成,压力面与吸力面之间形成稳定厚度差,能够在建模和后续加工中保持明确的几何边界。叶片末端带有上翘式延伸形态,可在有限直径内改善叶尖区域的流向控制,降低端部绕流损失;相邻叶片之间留出充足流道空间,便于介质通过,也为铸造、注塑或数控加工时的刀具路径提供可实现的操作间隙。

  安装边界方面,设计时需要重点校核轮毂孔径与驱动轴直径的配合关系,确认键连接、顶丝锁紧或粘接固定方式所对应的轴向长度。构件装入艇体或舱段后,叶片外缘与护罩、导管、船底板之间应保留安全间隙,防止旋转过程中因轴系挠曲、装配偏心或异物进入而发生碰擦。轴向位置还需结合密封件、轴承座和联轴器综合布置,使推力能够通过轴系有效传递至承载结构,而不是由密封元件单独承受。

  在实际工程应用中,这类推进件的选型不能只关注外观轮廓,还要结合转速、航速、介质密度和 expected 载荷判断叶片面积与螺距分布。若用于低速大推力场景,叶片根部强度和盘面面积需要优先保证;若用于高速轻载场景,则应控制叶尖线速度并优化曲面光顺度,以降低噪声和空蚀风险。三维建模过程中,应先建立中心轴线与轮毂基准,再按周向阵列关系生成单叶曲面,保证三片叶的几何一致性;对根部圆角、前缘厚度和后缘收窄区域进行连续检查,避免出现曲面褶皱、法向突变或实体壁厚不均。

  该造型还可作为流体仿真与样机验证的基础几何,用于分析不同攻角下的推力、扭矩和效率变化。结构设计人员可在此基础上调整叶片数量、盘面比、轮毂直径和叶尖间隙,也可将其与导流罩、密封舱、电机支架等部件进行装配校核,从而形成完整的推进模块。
