多槽V型传动皮带轮轻量化结构

　　该零件属于带传动系统中的从动或主动轮，用于将旋转运动通过多根V带在电机轴与工作机轴之间传递。轮缘外圆加工有四道并列的梯形环槽，槽型截面与标准V带侧面接触，依靠楔面摩擦增大传动能力；多槽并列布置可在相同外径下分摊载荷，适合中型风机、输送机、空压机、农业机械以及小型加工设备中需要平稳传递扭矩的场合。相比单槽带轮，四槽结构在传递相同功率时可降低单根皮带的张力，从而减小轴和轴承所受的径向力。

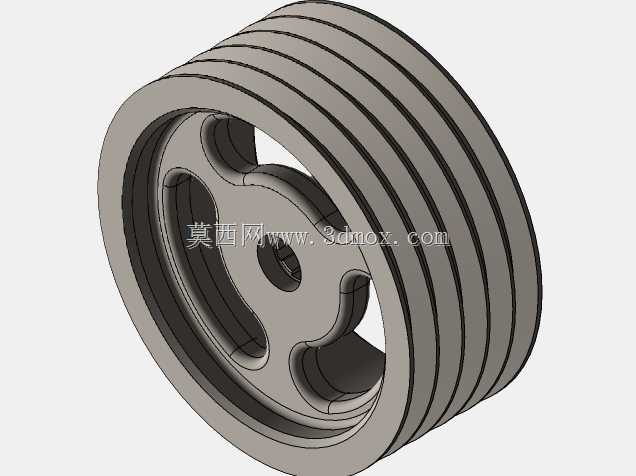

　　从结构上看，零件采用轮缘、腹板与轮毂三段式构成。外圈轮缘较宽，槽底保留足够壁厚，槽间凸起形成带的定位脊，可防止皮带在高速运转时相互干涉或脱落。中部并非实心圆盘，而是在腹板上开出三个近似花瓣形的大通孔，孔边围绕轮毂平滑过渡。这种开孔方式在铸造或切削加工后能够明显降低转动惯量和整体质量，对于频繁启停的传动端尤为重要；启动瞬间所需克服的惯性更小，皮带打滑和电机冲击电流也随之减弱。孔形边缘采用圆弧过渡，避免直角截面在旋转受拉时产生应力集中。

　　中心轮毂突出于腹板两侧，内孔用于与轴配合，孔周材料加厚，以承受键连接传来的扭矩并保证配合长度。轮毂外轮廓与腹板之间设置圆滑过渡圆角，使载荷从键槽、轮毂向腹板和轮缘扩散。腹板上的三个减重孔围绕中心均布，既保留了类似三辐板的传力路径，又比直辐条结构具有更大的抗扭刚度；在带张力作用下，轮缘受到局部径向压力，腹板通过连续环向材料将力传递至轮毂，整体变形较为均匀。

　　建模时应先确定内孔、节圆直径和轮缘宽度这三个控制尺寸。内孔与轴径配合，需结合键槽宽度、轮毂长度以及锁紧方式确定；节圆直径影响传动比，外径则需保证最外层槽底具有足够强度。轮槽角度、槽顶宽度、槽深和槽间距应依据所选V带型号建立，槽面需要留出加工或成型后的表面质量要求。多槽带轮在装配时要保证各槽与对应带轮槽位对中，因此轴向宽度、轮毂端面位置以及腹板相对轮缘的对称度都会影响皮带偏磨。

　　安装边界方面，中心孔轴线必须与配对带轮轴线平行，轮槽中心平面应重合；轴向窜动过大时，皮带会在槽内产生侧向力，导致发热、噪声和早期磨损。轮毂端面可作为轴向定位基准，外侧根据空间选择轴端挡圈、锁紧螺母或紧定螺钉固定。轮缘外圆与防护罩之间需保留径向间隙，腹板开孔区域也要避免安全防护装置或管线伸入，防止旋转时卷入。

　　在实际选型中，这种宽幅多槽带轮适用于载荷波动不大但要求传动缓冲的场合。带传动本身具备过载打滑能力，可以吸收启动冲击，并在一定程度上隔离振动。开孔腹板使检修时能够透过轮体观察后方轴端或键连接情况，也便于吊装和手动盘车。设计时还需校核槽面接触压强、轮毂键槽挤压强度以及腹板扭转刚度；若转速较高，应在结构对称的基础上控制铸件壁厚均匀，减少不平衡量。整体结构兼顾了传力、减重、对中和维护需求，是典型的通用机械动力传递部件。
