水下涵道式推进器转子与导流罩结构

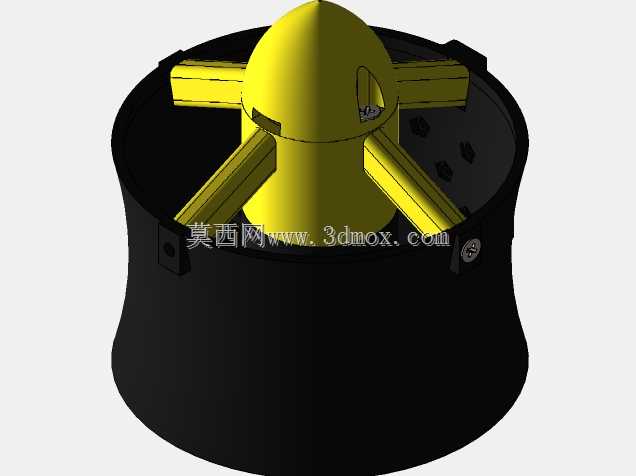

　　该结构面向小型水下航行器、遥控潜水器、水下检测平台及低速推进装置的动力段设计，核心由外部圆筒形导流涵道、中心整流帽、径向支撑叶片和内部驱动转子组成。整体采用轴对称布置，水流从涵道一端进入后，经前端球形整流帽分流，再由转子叶片加速向后排出，径向支撑结构同时承担中心电机或轴系的定位作用，使推进单元在有限安装空间内形成较完整的水动力通道。

　　从实际使用场景看，这类推进结构常用于对外径约束较严格的水下设备。圆筒外壁可作为安装基准，通过侧壁预留的连接孔、凸台或卡装结构与设备舱体、支架、密封舱端盖配合。相比外露螺旋桨，涵道结构能够限制叶尖与外部障碍物直接接触，降低绳索、水草、网具缠绕风险，也便于在靠近池壁、船体表面或管道内部作业时保护叶片。对于ROV等需要频繁调整姿态的平台，涵道还可提高低速工况下的来流导向性，使推力方向更稳定。

　　设计思路上，中心整流帽采用半球形或近似椭球形轮廓，目的在于减小正前方来流滞止造成的局部阻力，并让水流平顺进入叶片工作区。整流帽后方连接中心轮毂，轮毂内部可容纳驱动电机、轴承、密封件或传动轴；若采用电机直驱方案，轮毂直径需要兼顾电机外径、绕组散热空间和动密封布置；若采用轴传动方案，则需在中心区域预留轴系、联轴器及支撑跨距。模型中多片径向支撑从轮毂延伸至涵道内壁，既保证中心部件与外筒的同轴度，也可作为后置静子叶片，对转子出流进行一定整理。

　　转子部分采用短宽叶片与中心轮毂结合的形式，叶片沿周向均布，叶尖与涵道内壁保持小间隙。小间隙设计能够减少叶尖泄漏流，提高推力转化效率，但在工程实现中必须考虑制造公差、轴承游隙、转子动平衡以及水下受压后的变形量。若间隙过小，泥沙进入后可能造成擦碰；若间隙过大，则会削弱涵道增益。因此在详细设计时，需要结合目标航速、转速、功率和水质环境确定间隙范围，并在叶片前缘和叶尖位置保留耐磨余量。

　　外形尺寸方面，该推进器以圆柱涵道作为最大外轮廓，安装边界主要受涵道外径、轴向长度和侧壁接口位置控制。设备集成时，前端应保留足够进水空间，避免进水口紧贴舱体或框架导致来流偏斜；后端也应留出射流发展距离，减少排出流直接冲击支架、电子舱或操纵面。侧壁连接点宜布置在涵道刚性较强的区域，孔位周围可增加局部壁厚或加强凸台，以承受推进反力和振动载荷。若用于深水环境，还需校核外筒壁厚、密封舱穿舱件以及叶片在压差和冲击载荷下的强度。

　　结构建模时，轴对称零件适合通过旋转特征建立基础体，再利用圆周阵列生成叶片和支撑筋。叶片曲面不能只追求外观流畅，需要同时检查根部过渡、厚度变化、叶尖间隙和与轮毂的连接面积。根部圆角过小会在交变水动力载荷下形成应力集中，尤其在频繁启停、正反转和低速大推力工况下更明显。导流罩内壁应保持连续，避免台阶、螺钉头或凸筋正对叶片通道；必须设置紧固件时，可将其沉入门外侧或布置在支撑筋根部。

　　在装配关系上，中心轮毂、转子、涵道和支撑结构需要明确同轴基准。转子旋转区与固定涵道之间应保留独立的运动包络，不能在三维装配中只按静态干涉判断。轴承位、密封位和电机定位面应设置合理的轴向定位台阶，方便装配时控制转子窜动。对于水下使用场景，电缆或传动轴若穿过支撑筋，应在模型中预留走线孔或轴孔，并检查孔边与水动力表面的距离，防止削弱截面。

　　该结构的价值在于把水动力通道、驱动安装、防护和设备接口集中在一个紧凑模块内。工程应用中，可根据平台推力需求调整涵道长径比、叶片数量、轮毂直径和支撑筋形式；若偏重高效率，可增大叶片展向并优化翼型弯度；若偏重抗杂物和浅水环境，可缩短叶片、加强叶尖保护并增大入口圆角；若偏重姿态控制，则可缩短轴向长度并提高模块与舱体的连接刚度。
