水下观测作业遥控潜器结构设计

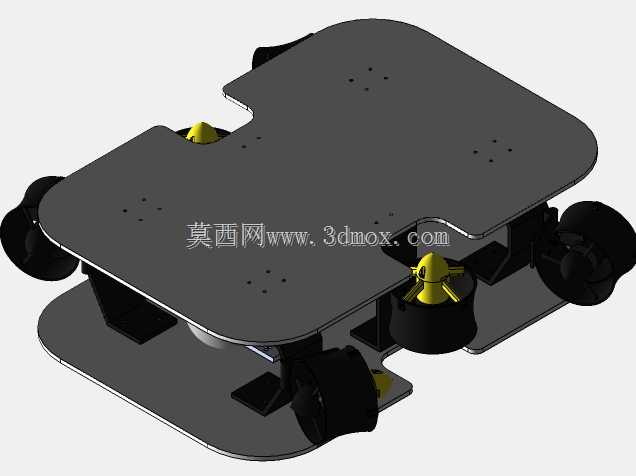

　　这套水下遥控潜器的结构方案围绕近岸浅水观测、坝体巡检、养殖区水下排查这类高频作业场景展开，整机采用上下双层承载板的框架式布局，没有采用传统一体式耐压壳体的设计思路，核心优势在于装配调试门槛低、外设扩展灵活，后期维护时不需要拆解整体密封舱就能快速更换外置功能部件。

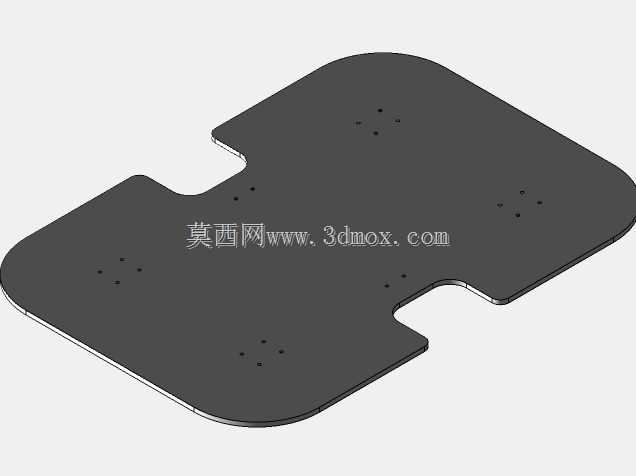

　　从实际作业逻辑来看，这类开架式潜器不需要承担大深度耐压需求，常规作业水深覆盖十余米以内的近岸水域完全足够，上层平板预留了多组阵列安装孔位，孔位排布兼顾了不同规格水下摄像头、补光灯、声呐探头的安装需求，使用者可以根据任务属性快速挂载对应载荷：做水工结构巡检时可以加装超声测厚探头与高清摄像云台，做水产养殖巡查时可以挂载小型采样网兜或者水下清刷喷头，做船底附着物排查时可以额外加装侧向照明模组，孔位的间距预留了标准工业型材的安装模数，不需要二次在板材上打孔就能完成大部分外设的固定。

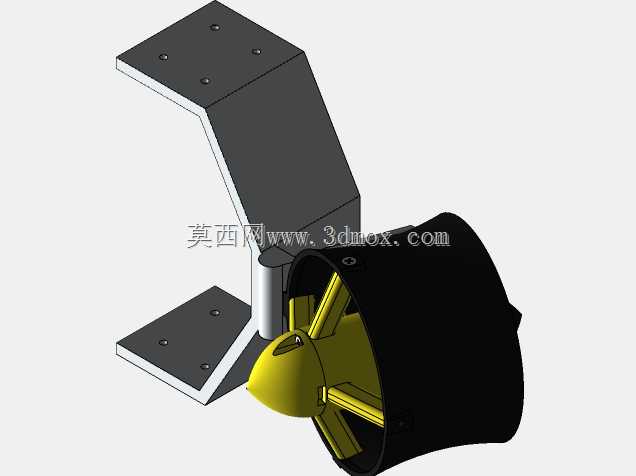

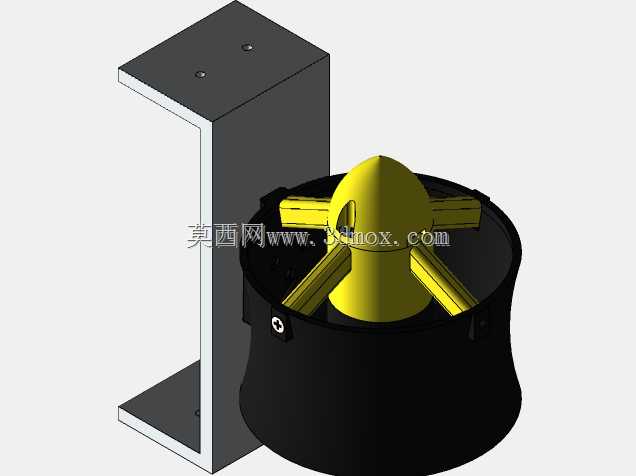

　　动力布局上整机在四个对角位置布置了涵道式推进单元，其中水平方向布置的推进器负责潜器在水平面内的进退、转艏动作，垂向布置的推进单元提供升沉与姿态俯仰的调整力矩，这种多推进器冗余配置的好处是单台推进器出现缠绕故障时，剩余推力仍能支撑潜器缓慢上浮回收，避免设备沉底丢失。推进器外围的黑色防护框一方面可以防止水下渔网、缆绳直接打到螺旋桨造成卡滞，另一方面在潜器触碰到坝体、礁石时能起到缓冲作用，避免冲击力直接传递到中间的电子密封舱。

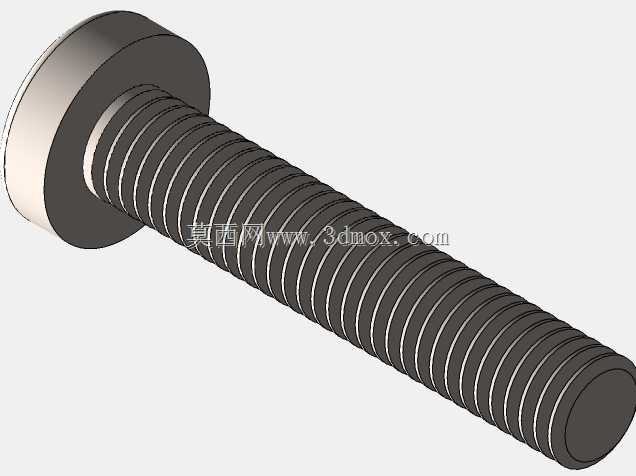

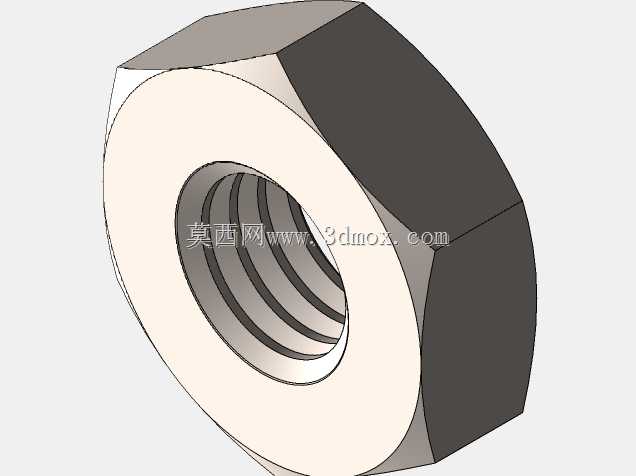

　　上下两层承载板之间的立柱支撑结构做了等强设计，板材选用耐海水腐蚀的非金属工程板材或者做了阳极氧化处理的铝合金板材，所有外露紧固件都采用不锈钢材质，避免长期浸泡后出现锈死无法拆解的问题。两层板之间的中空区域专门用来放置浮力材料、电池组与主控密封舱，浮力块的布置位置经过重心配平，让整机在水中处于微正浮力状态——也就是动力完全断开时潜器会缓慢自动上浮，这是小型民用ROV非常关键的安全设计，完全避免了通讯中断后设备沉没的风险。

　　安装边界方面，整机的外轮廓尺寸控制在人工单手可以提放的范围内，不需要借助吊放设备，岸边作业人员直接就能将潜器放入水中，运输时可以直接放在小型渔船的甲板或者工程车的后备箱里。框架的所有边角都做了圆角过渡，没有尖锐外凸结构，下水和回收过程中不会剐蹭作业人员的防护服或者脐带缆。脐带缆的走线位置在框架上层预留了专用的固定卡扣，避免缆绳在潜器机动过程中缠绕到推进器。

　　结构设计阶段特意把所有重量较大的部件比如电池、推进器都布置在整机重心偏下的位置，上层板只放置重量较轻的摄像头、照明灯具，这种低重心布局让潜器在水流扰动下的姿态稳定性更好，在有小幅流速的河道里作业时不会轻易出现侧翻，摄像画面的抖动幅度也明显降低。密封电子舱采用独立的圆柱密封结构，两端用径向密封圈做静密封，不需要频繁拆解，所有外接线路都通过水密接插件与外部推进器、摄像头连接，接插件位置预留了防水胶灌封的操作空间，装配时可以进一步提升密封可靠性。

　　框架上预留的多个镂空槽位一方面是为了减小水流穿过整机时的阻力，降低潜器航行时的水阻能耗，另一方面镂空区域可以让水流自由穿过，减少水流对整机框架的正面冲击力，在海流小幅波动的工况下，潜器的悬停定位功耗会更低。推进器的安装座设计成可小角度调整的结构，使用者可以根据实际推力需求微调推进器的喷射角度，优化垂向推力与水平推力的分配比例，适配不同负载重量下的机动需求。
