水下遥控航行器承载安装底板结构

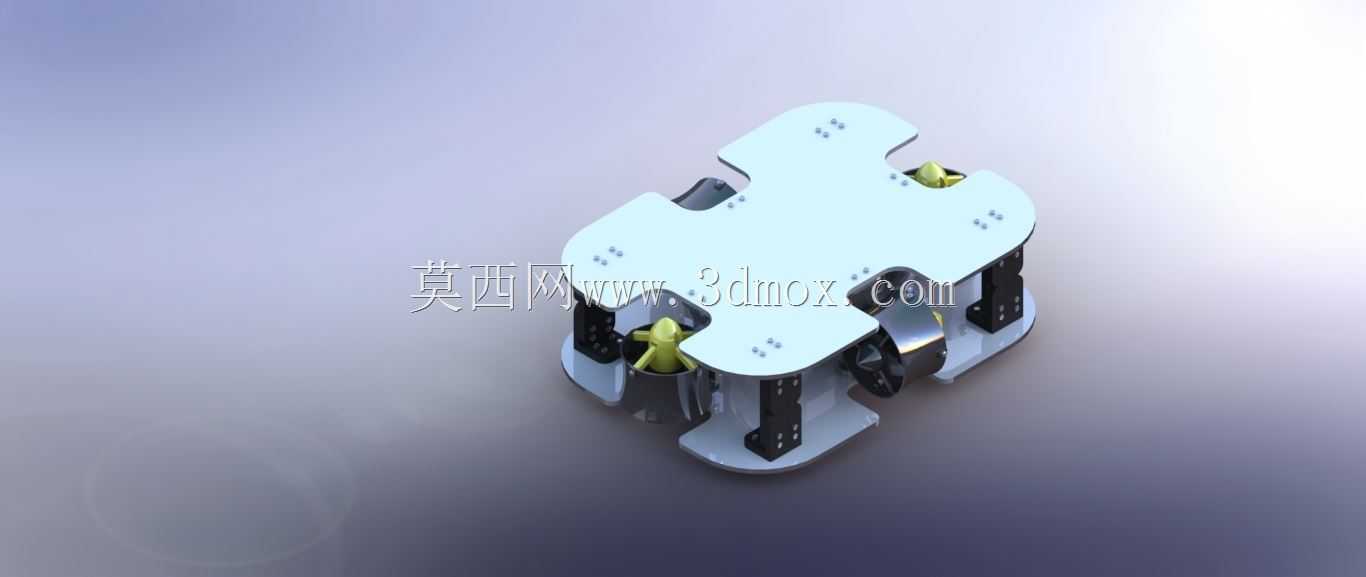

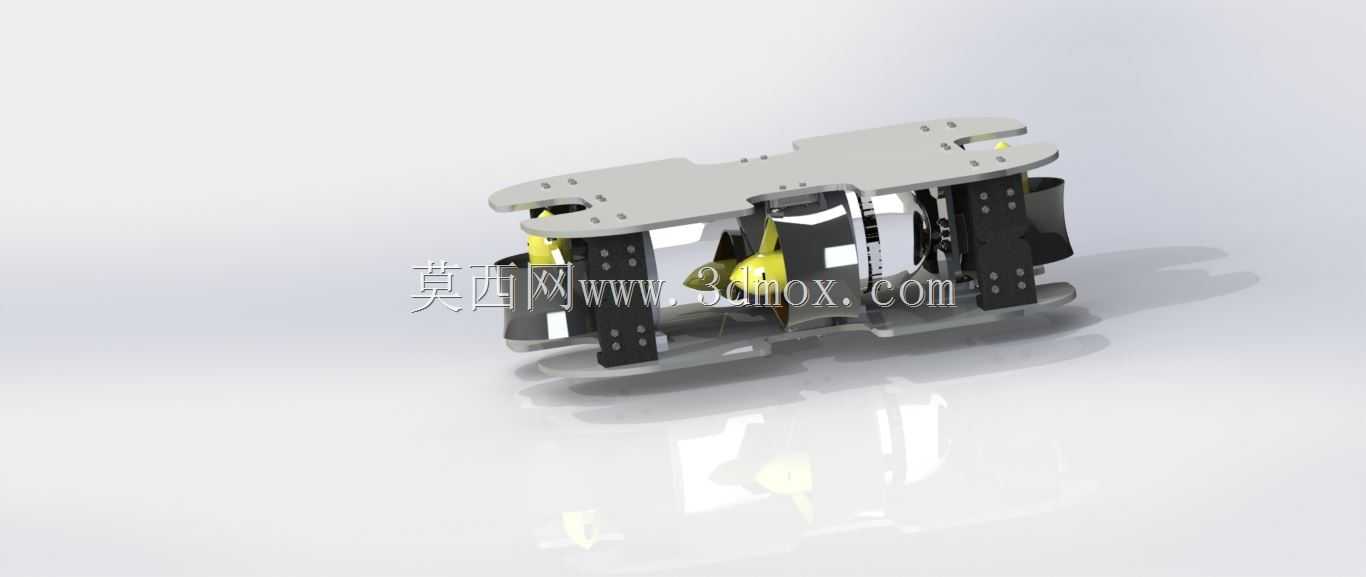

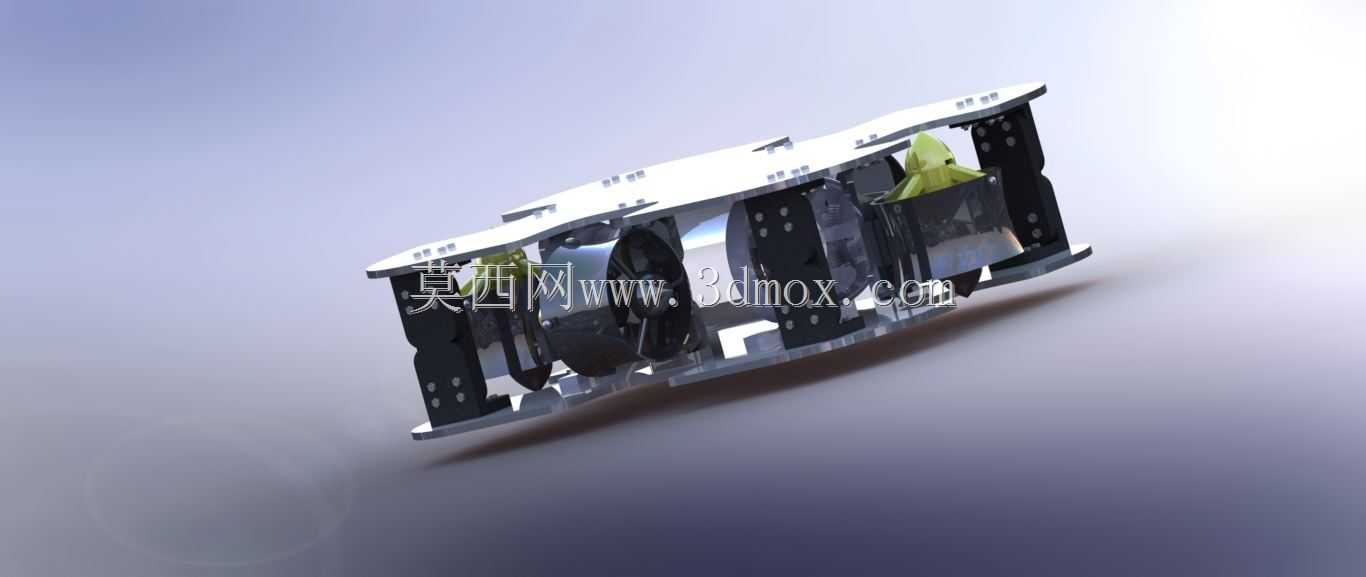

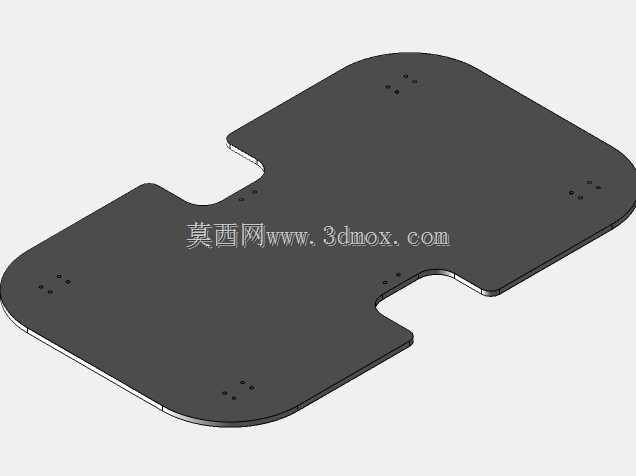

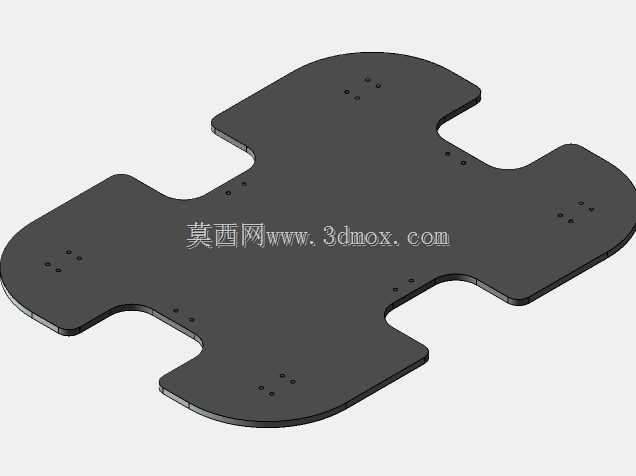

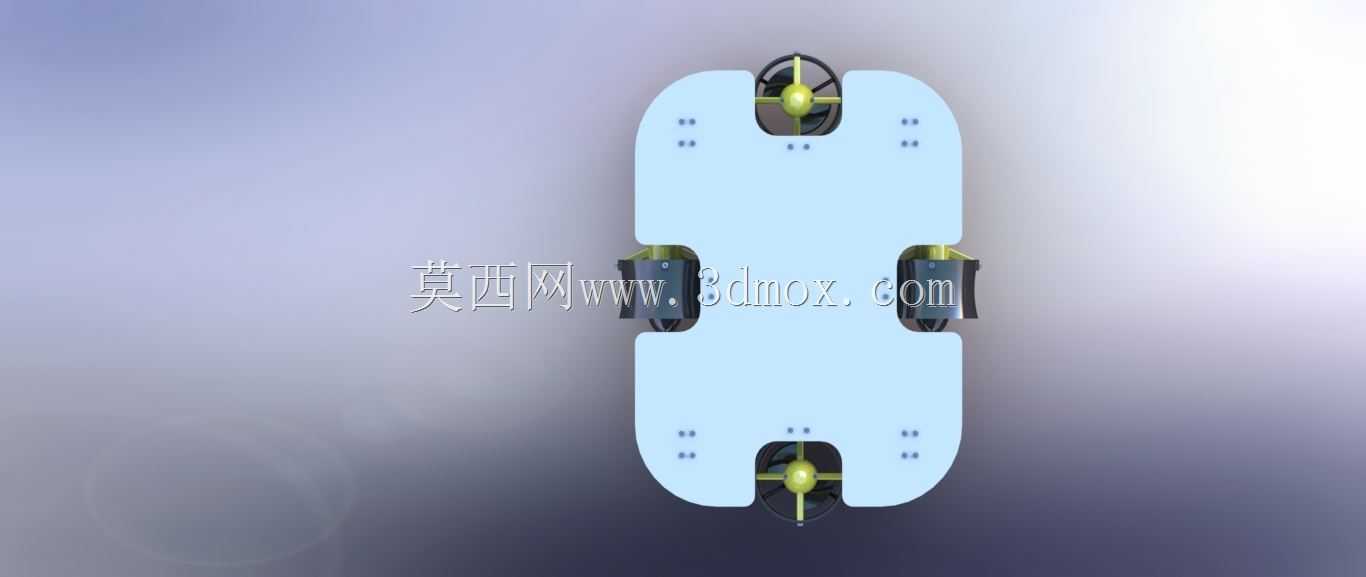

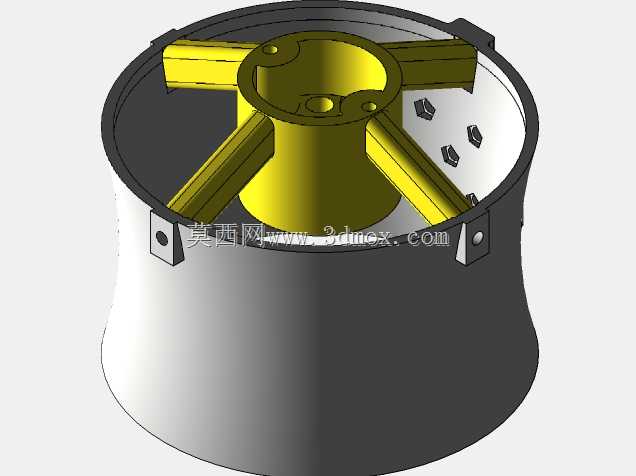

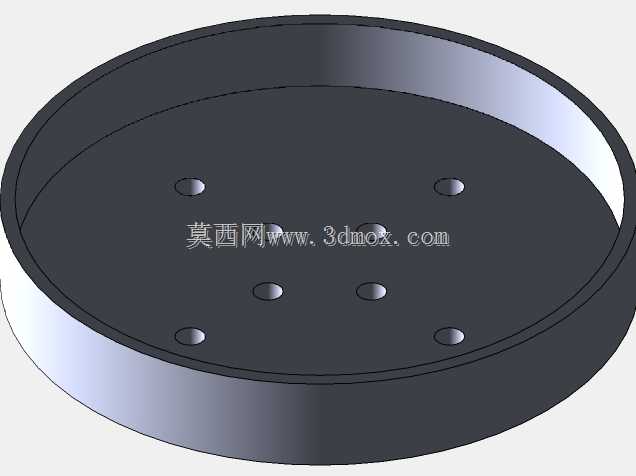

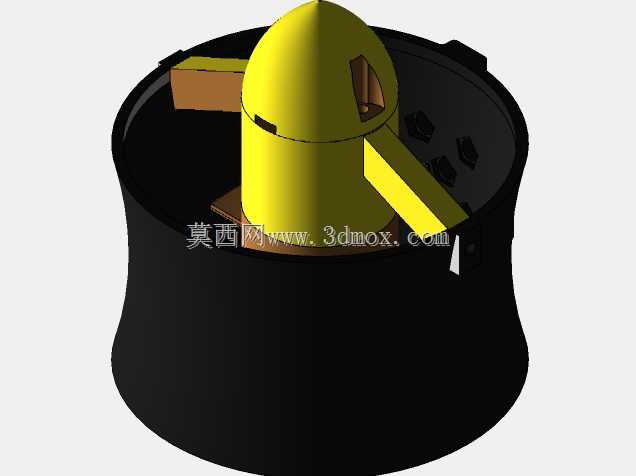

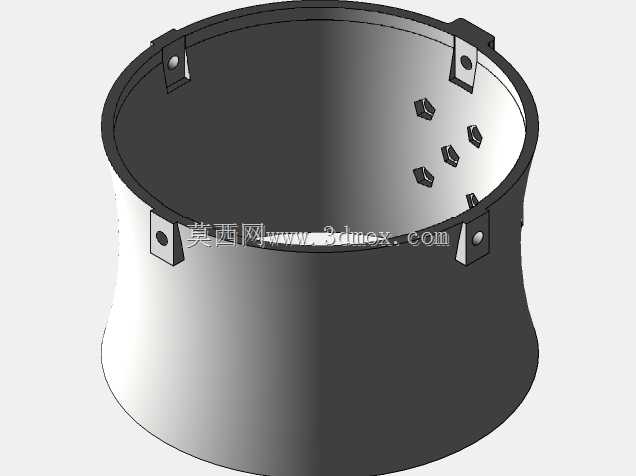

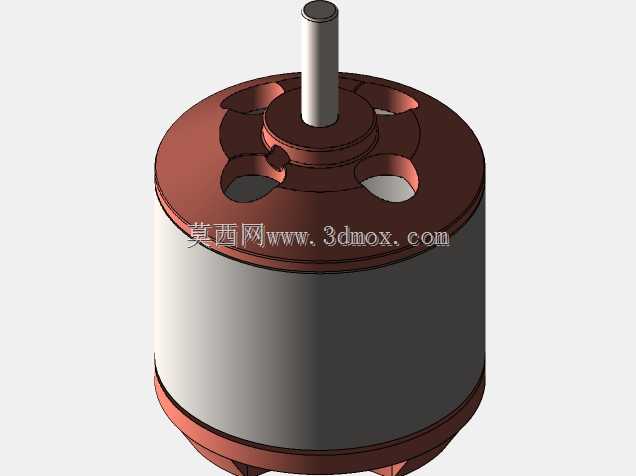

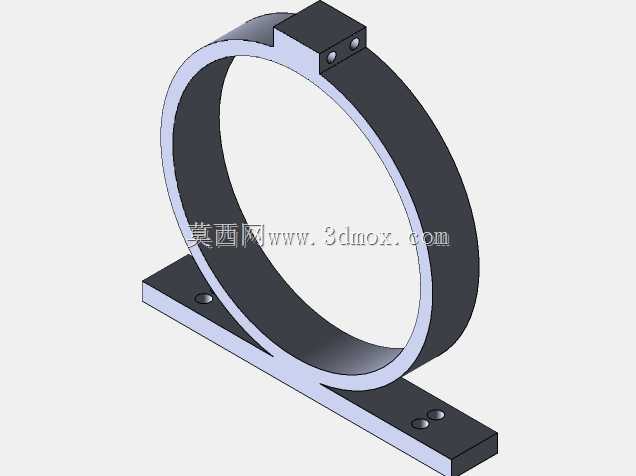

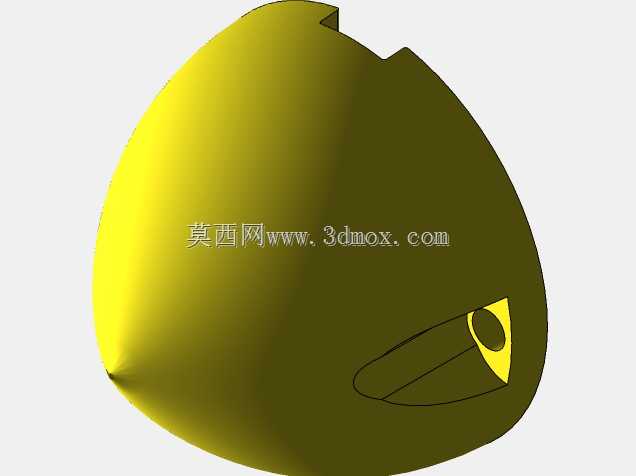

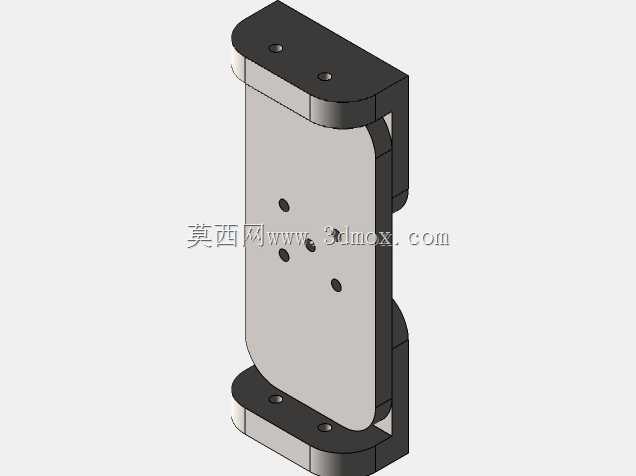

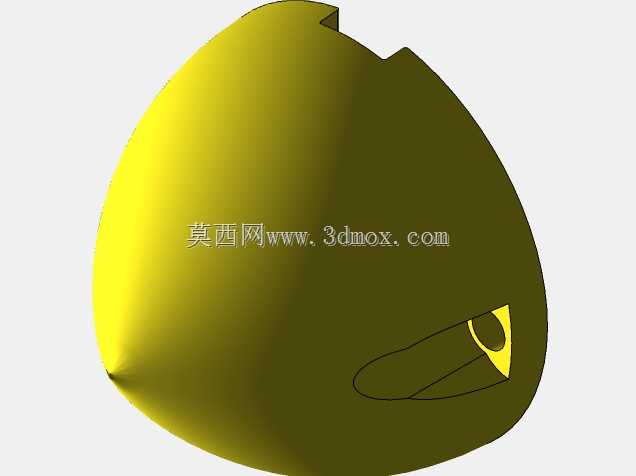

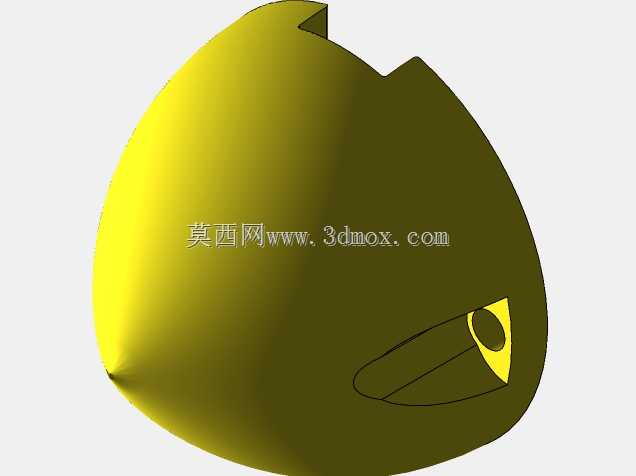

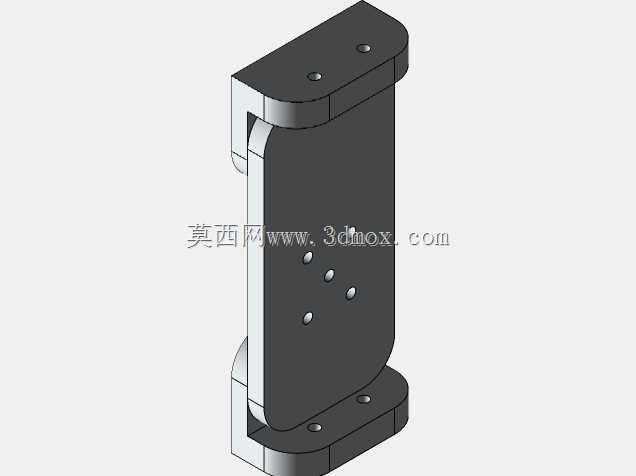

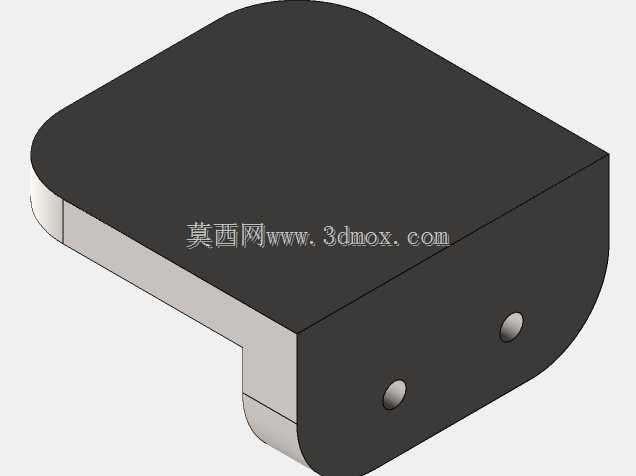

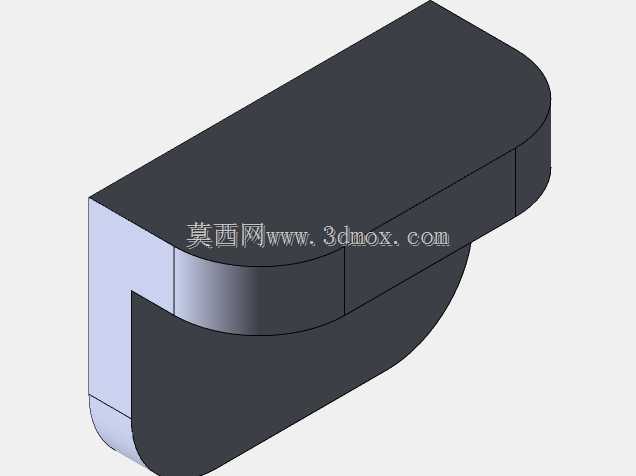

　　这块异形平板件是小型水下遥控航行器的中部承载安装基板，在整套水下设备里承担骨架基准的作用，所有外挂功能部件都以板面的孔位作为定位安装依据。做这类水下设备结构时，最先要约束的就是安装边界：基板整体采用对称十字延展的轮廓，四个方向伸出的翼段分别预留推进器、浮力块、观测摄像头、密封电子舱的固定点位，轮廓外边缘全部做圆角过渡，没有尖锐突出棱边，既可以减少水下航行时的紊流阻力，也能避免布放回收时磕碰刮伤密封线缆或者操作人员。板面分布的多组小孔都是经过定位校核的安装孔，不同孔组对应不同部件的安装脚位：中心区域的孔位用来固定主密封承压舱，两侧翼板的孔位匹配侧向推进器的安装支架，前后延伸段的孔位留给垂直推进器、照明补光灯、水下摄像云台以及配重压块。

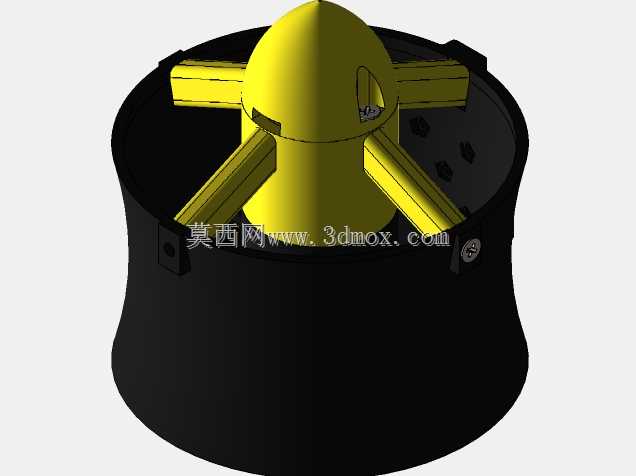

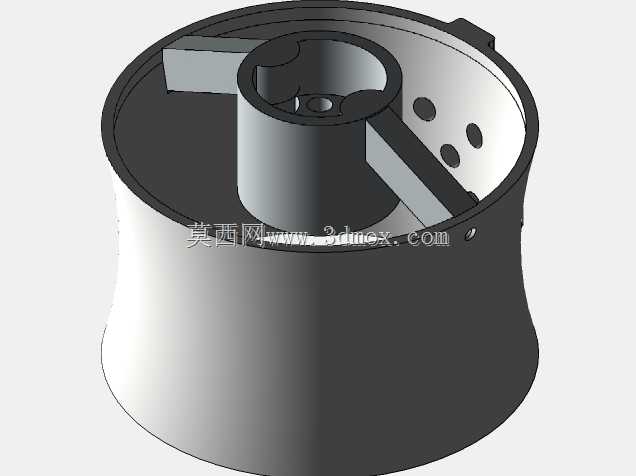

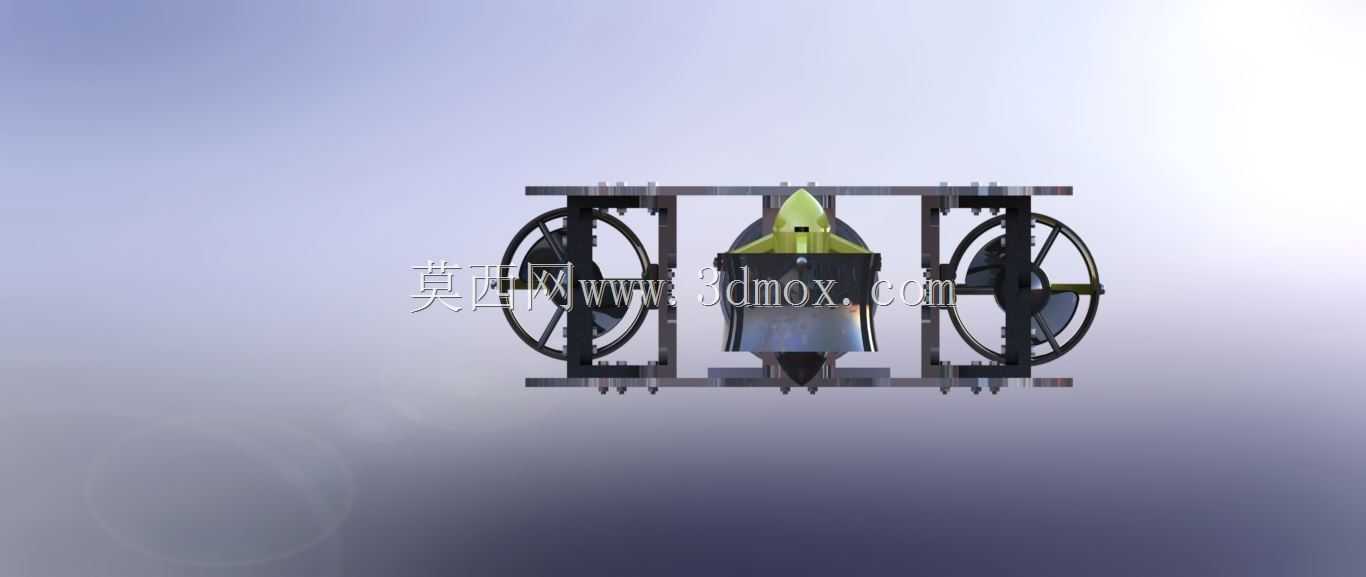

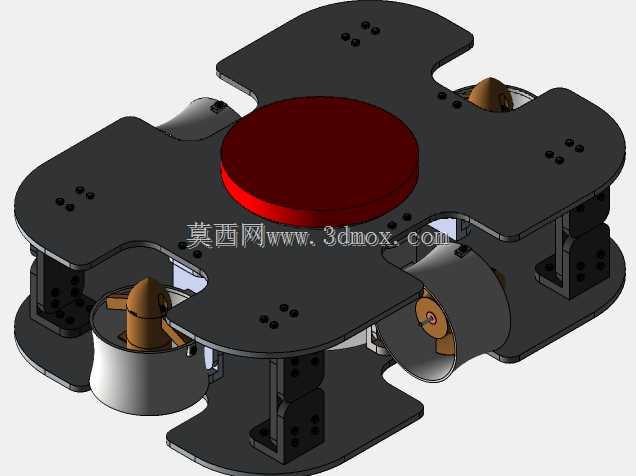

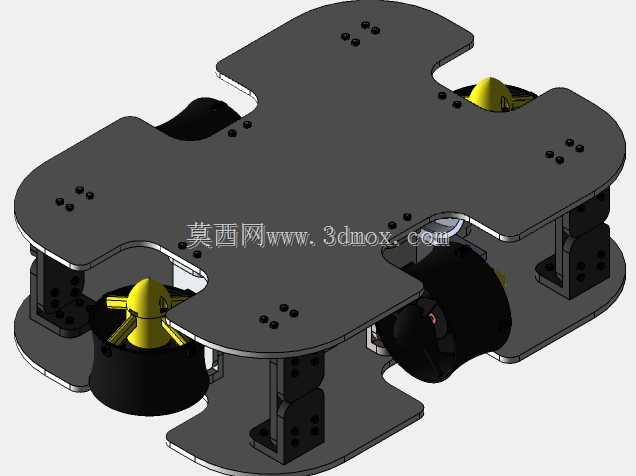

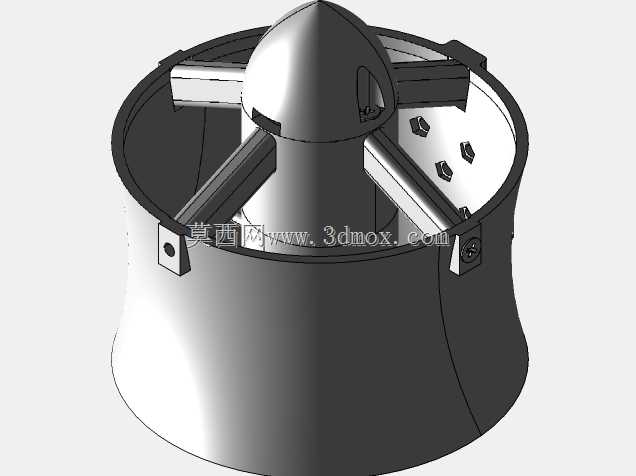

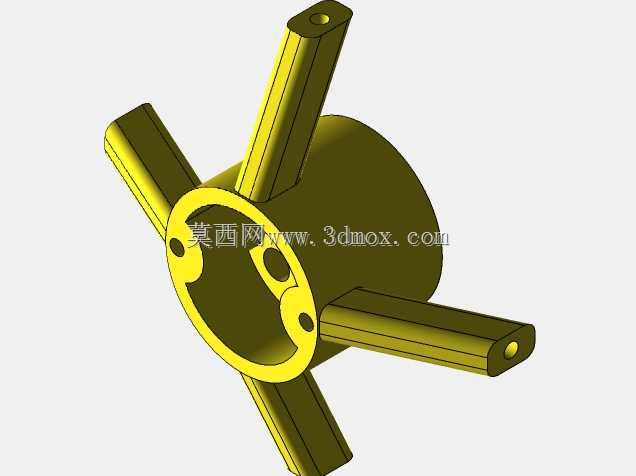

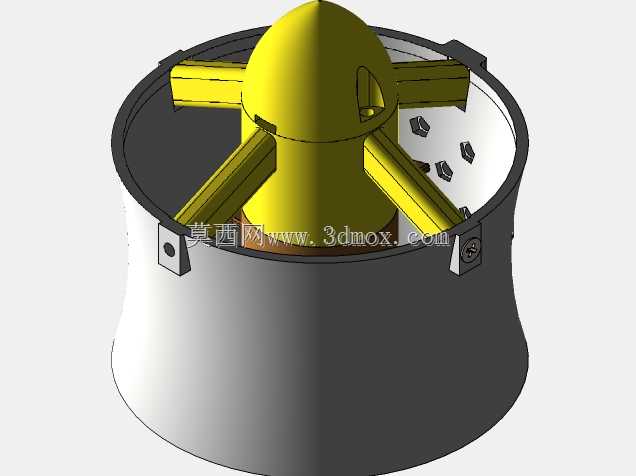

　　设计时特意把所有安装面都放在同一基准平面上，加工时一次铣削成型就能保证所有部件的安装平行度，不会出现各个外挂件装配后轴线错位、推进器推力方向偏斜的问题。从实际使用场景来看，这类基板多用于近岸浅水区的水下观测、坝体外观巡检、水下管线摸排、养殖网箱检查这类作业，设备需要在水中完成进退、横移、升沉、转向多个动作，因此板面的孔位布局完全围绕动力布置展开：左右两侧预留水平推进器的安装位，提供前后航行与转向的推力，上下方向的空位布置垂直推进器，控制潜浮与定深，基板下方留出的平整空间可以挂载扫查传感器或者小型作业机械手，上方空间则用来布置浮力材料，让整机重心低于浮心，保证水下航行时的姿态自稳。结构设计上没有做多余的凸起加强筋，

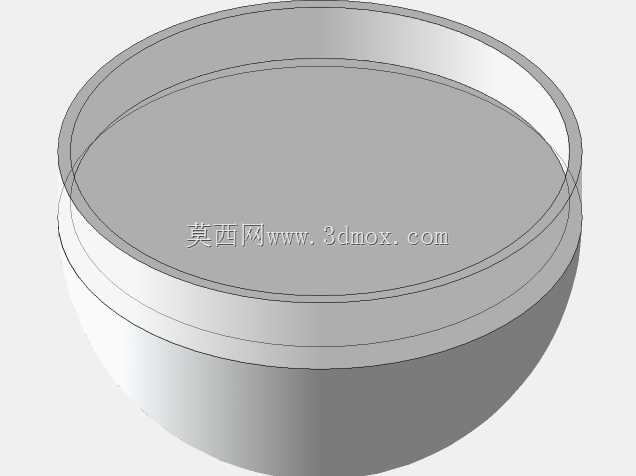

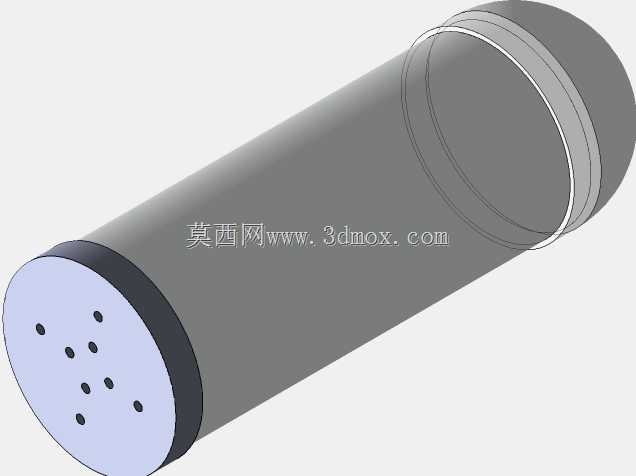

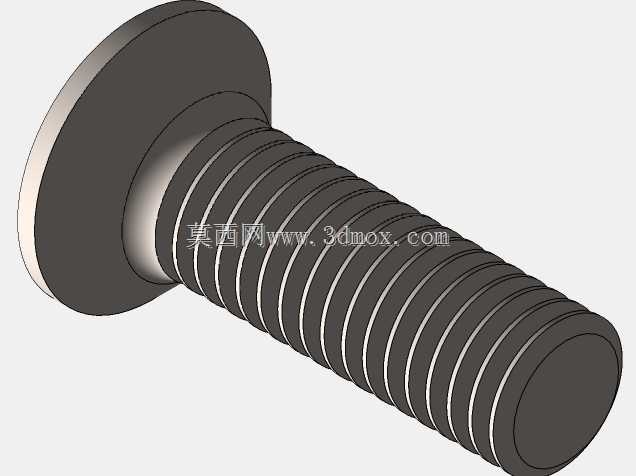

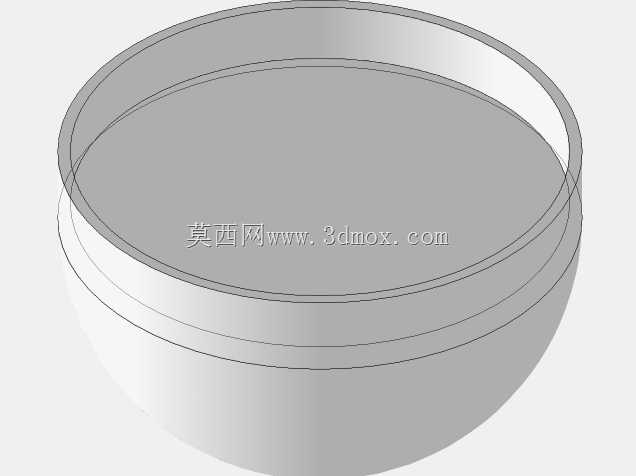

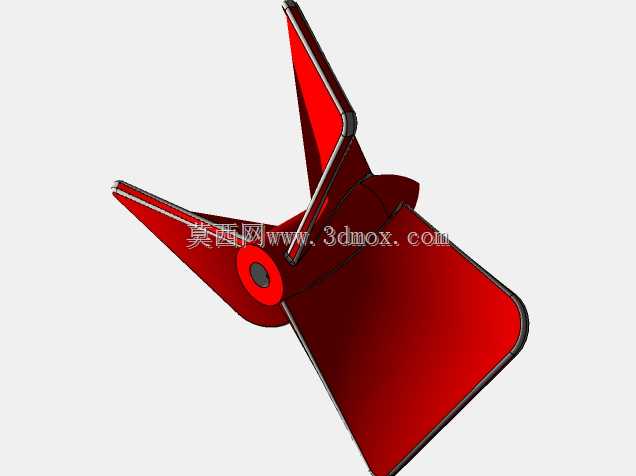

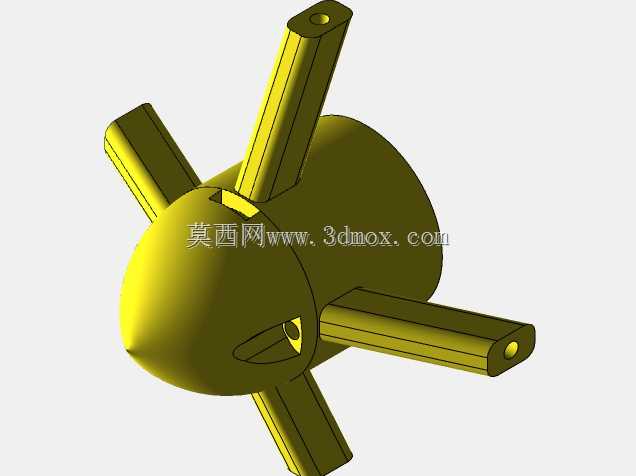

　　而是选用整块板材加工出连续轮廓，板面厚度均匀，自身抗弯刚度足够承载两侧外挂部件的重量，同时不会因为焊接拼接产生变形，板材边缘的阶梯收边结构可以配合外罩的密封护板安装，让航行器外部线型更顺滑，降低水阻。装配时所有穿过基板的紧固件都要配合密封垫圈使用，避免开孔位置成为渗水隐患，电子密封舱的固定孔位周边预留了足够的操作空间，方便后期维护时拆装舱体、更换密封圈，不用拆解其余外挂部件。基板的轮廓缺口也做了功能考量：四个内凹位置刚好可以让推进器的桨叶工作区域避开板体，不会出现推进器吸入流被板面遮挡、推力效率下降的问题，同时外伸的翼段在设备意外触底时可以充当防护架，先于摄像头、推进器这些脆弱部件接触水底障碍物，减少核心部件受撞击损坏的概率。

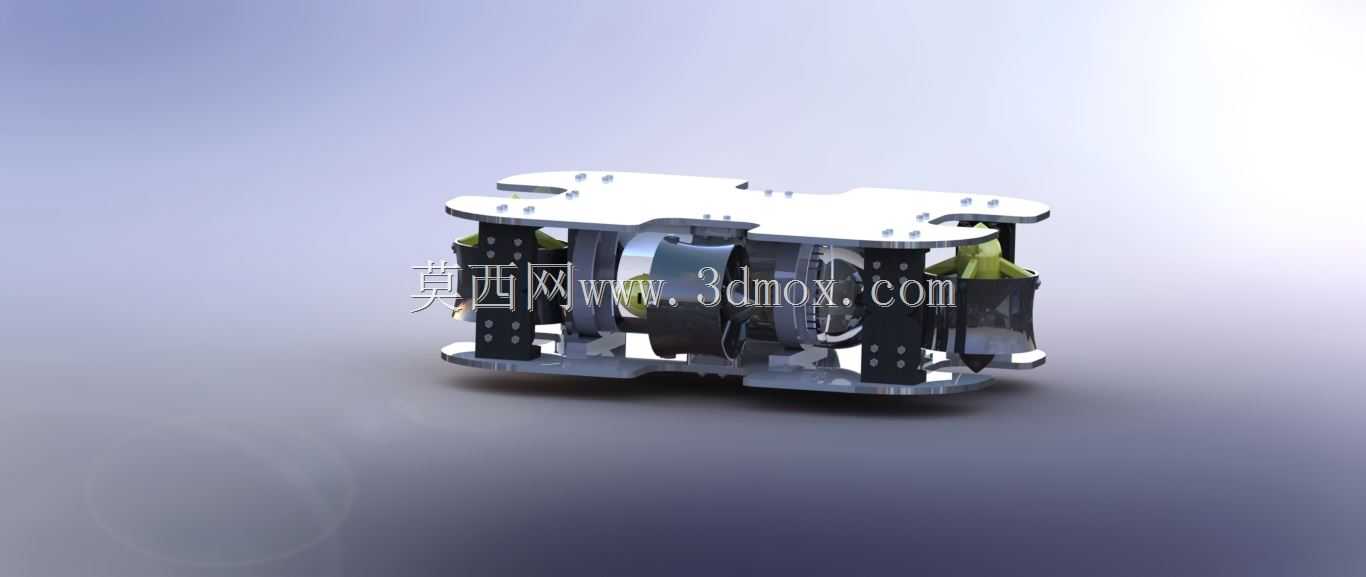

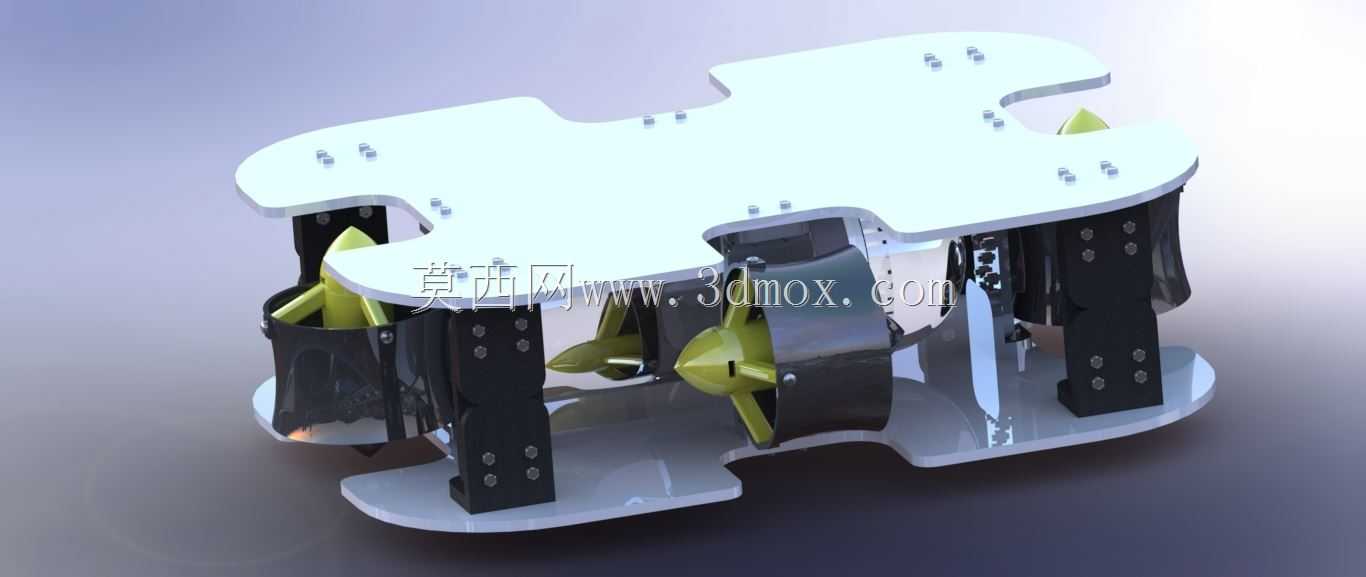

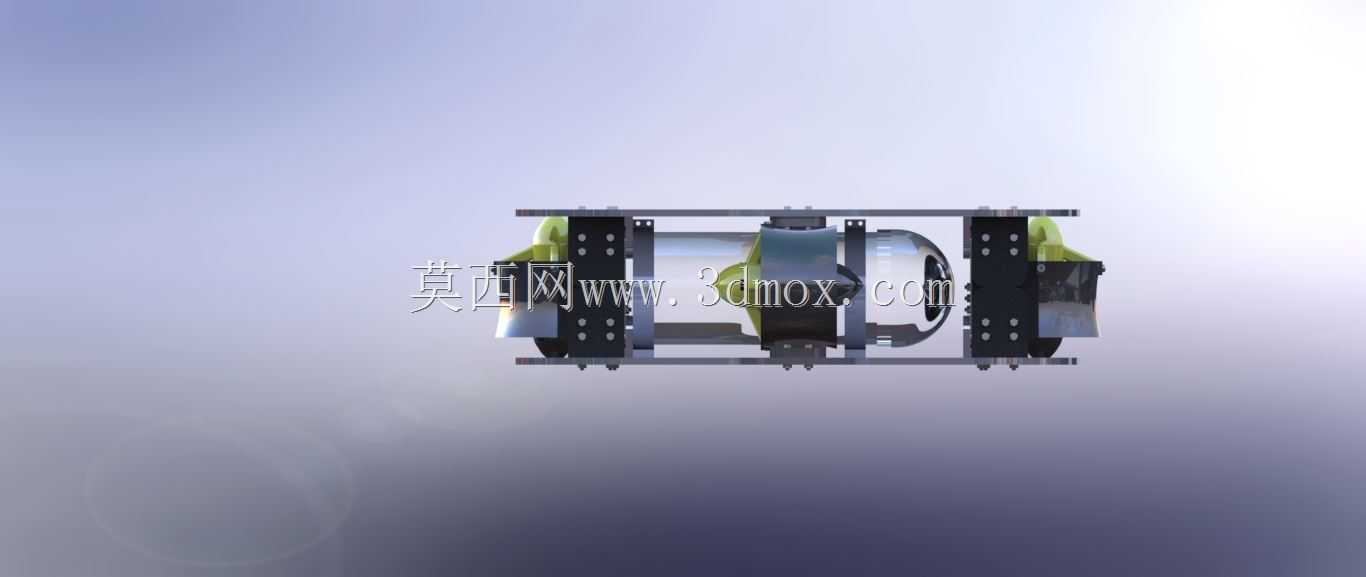

　　整机装配完成后，所有部件的重量分布都以基板中心为对称点排布，配平时只需要在预留的配重孔位上增减小块压载，就能快速调整整机的中性浮力，让设备在水中可以保持水平悬停，不会出现抬头、栽头或者侧倾的姿态问题。这类基板的建模过程需要优先锁定所有孔位的相对位置公差，保证后续加工出的实物可以直接和标准水下推进器、成品密封舱的安装孔位完全匹配，不需要现场二次打孔修配，大幅缩短整机组装的周期。
