激光雕刻机气辅导流安装支座结构

　　这套结构面向桌面级激光雕刻、激光打标场景下的气流辅助需求，核心作用是在激光头执行切割、浅雕作业时，将外接气路的压缩气流定向引导至激光焦点附近，及时吹走加工面产生的烟尘、汽化碎屑与局部积碳，避免烟气附着在透镜下沿造成透光率衰减，同时降低加工点位周边的热积聚，减少薄木片、亚克力、皮革、纸板这类易焦糊材料的切边发黑问题。

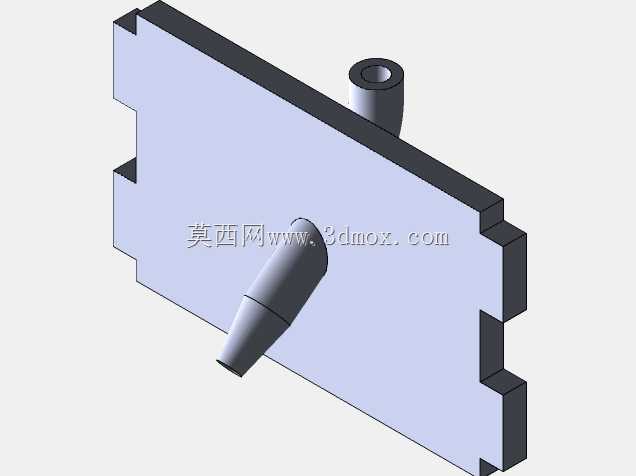

　　从实际装机逻辑来看，主体承载板采用平板式安装基底，板体两侧预留了阶梯状卡位缺口，不需要额外在设备原有横梁或激光头滑座上打孔，可直接卡入对应规格Atomstack激光模组的外壳滑槽位，靠缺口的台阶面完成X、Y向限位，安装时只需从侧向滑入即可对位，拆装调整的效率很高，也不会破坏原有设备的机身结构。板体上集成了两处气路接口：一处为垂直向上的直通快插接口，用于对接外径标准的气动软管，接入小型气泵或压缩空气管路；另一处为斜向延伸的锥形导流喷嘴，喷嘴轴线精准指向激光头的出光焦点位置，锥段从根部到出口逐步收窄，气流在流道内被加速，从喷口射出后形成层流状的高速气柱，正对着加工熔池/汽化点，既可以把燃烧产生的烟气向加工轨迹外侧吹离，也能阻挡飞溅的熔融碎屑反向溅射到聚焦镜表面。

　　设计时特意将斜喷嘴的倾斜角度做了固化，角度匹配桌面激光头常规的20-40mm焦距工作距离，喷口末端距离加工面的高度控制在10-15mm区间，既不会因为距离过近剐蹭加工工件，也不会因为距离过远导致气流扩散、吹扫力度不足。垂直进气接口的流道和斜向导流喷口内部连通，气路转折处做了圆弧过渡，没有直角死区，气流通过时的压损很小，普通桌面微型气泵输出的0.05-0.2MPa低压气流就可以获得足够的吹扫力度，不需要搭配大流量工业空压机，适配桌面创客、小批量打样的使用场景。

　　承载板的厚度选取兼顾了刚性与轻量化，整体采用板材一体成型的思路，没有多余的冗余凸起，安装后不会和激光头的上下调焦结构、X轴运动拖链发生运动干涉，板体边缘的卡位缺口公差按照消费级设备的外壳装配间隙设定，滑入后存在微量的调整余量，用户可以根据实际焦点位置小幅前后偏移支座，让喷口气流中心完全对准激光落点。两处气嘴的连接部位都做了加厚凸台，反复插拔气管时不会出现根部断裂的问题，锥形喷嘴的出口内径收窄至小尺寸，避免大口径气流造成的加工面扰动，防止雕刻薄纸、轻木片这类轻质工件时被气流吹移位。

　　在车间实际使用中，这类气辅支座尤其适合连续长时间切割3mm以下椴木层板、黑色亚克力的工况：没有气辅时切割产生的浓烟会在加工区域滞留，透镜表面几小时就会附着一层油雾状积碳，需要频繁擦拭维护；加装该导流结构后，烟尘在生成瞬间就被定向气流吹走，透镜的维护周期可以延长数倍，切缝的边缘也不会因为余温焖烧出现黄褐色焦边，雕刻小字、精细图案时线条的清晰度也有明显提升。结构整体没有复杂的活动部件，不存在调试卡滞的隐患，装机后只需一次对位调整即可长期使用，既可以作为原厂激光模组的升级替换辅件，也可以通过3D打印单件制作，适配DIY改装的桌面激光加工设备。
