手持便携式火花塞点火测试装置结构

　　这套手持测试装置主要面向汽车维修与点火系统排查场景，用于在发动机外部模拟火花塞跳火状态，快速判断点火线圈、高压输出线路以及火花塞本体的工作情况。维修工位上遇到怠速抖动、缺缸、冷启动困难等故障时，往往需要把火花塞从缸盖上拆下，接入高压回路后观察电极间是否能够稳定产生蓝色电弧；该装置把这一过程所需的夹持、绝缘、触发与观察结构整合到一个枪式壳体内，避免操作人员直接靠近高压端，也减少火花暴露在油污环境中引发的安全隐患。

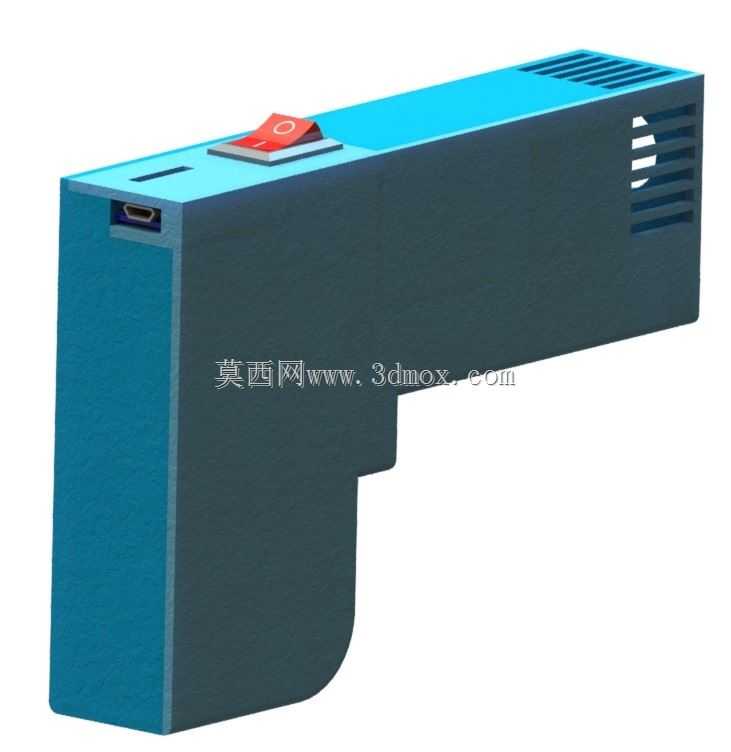

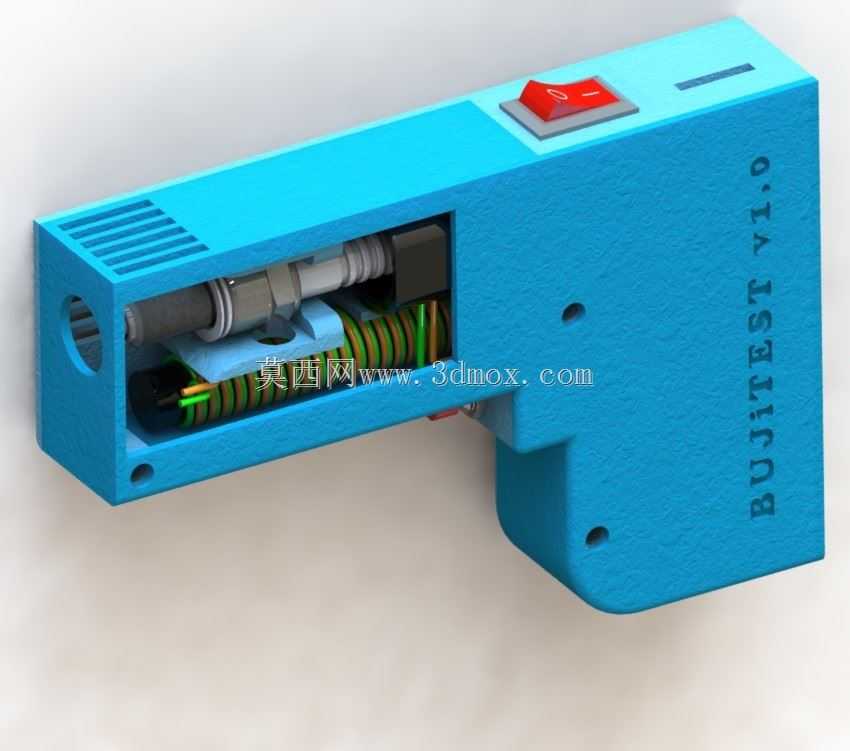

　　从结构布局看，主体采用L形手持外壳，横向段容纳火花塞安装通道与高压接触组件，竖向段形成握把，便于单手握持并将探头指向被测试位置。外壳侧面开设长条形观察窗，内部火花塞沿轴向装入，前端金属螺纹与弹性接触头对接，后端通过弹簧和导电柱保持压紧。弹簧的作用不仅是补偿加工与装配公差，还能在火花塞旋入或取出时提供稳定预紧力，防止高压接触点因振动出现间隙。观察窗下方可以看到绿色螺旋导线与多色线束，说明内部同时布置了高压通路和低压信号线路，走线时通过隔板与卡槽分离，降低高压脉冲对触发电路的干扰。

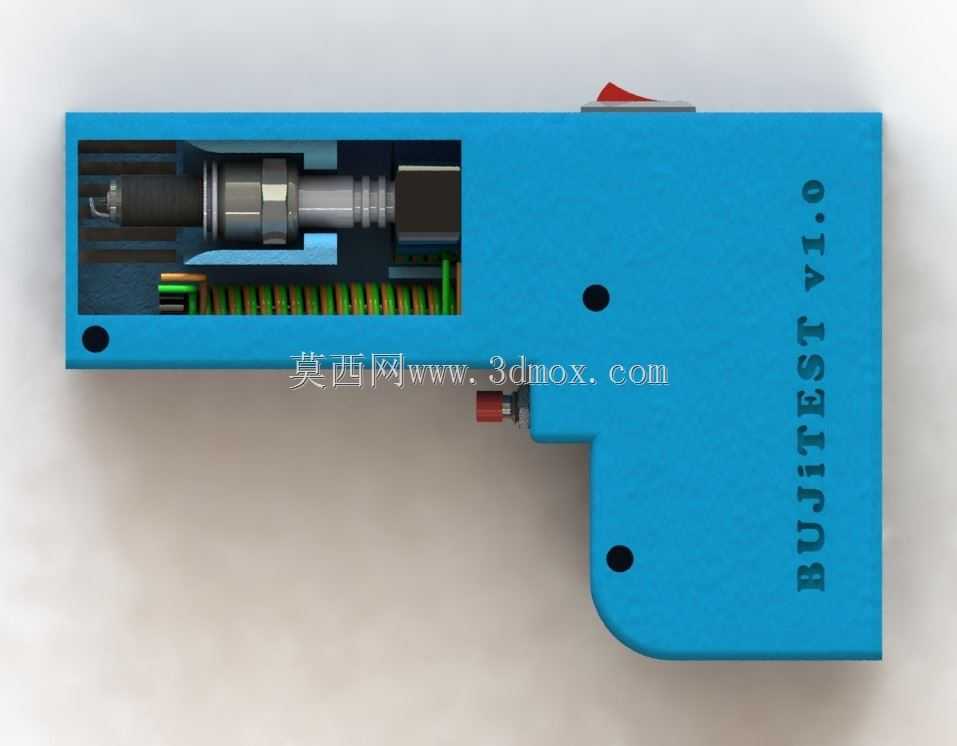

　　外壳上设置了红色触发按钮与小型红色指示件，按钮位于握持区域附近，拇指操作行程较短。触发逻辑上，装置可在接通车载点火信号或内置驱动电路后输出高压脉冲，使火花塞电极按设定节奏跳火；指示件用于反馈通电状态或故障状态。壳体边角做了圆弧过渡，握把下端收窄并预留沉孔，既可以作为装配螺钉孔，也可用于挂置收纳。外壳表面印有竖向标识，便于在工具架上快速识别。

　　设计思路上，这类工具优先考虑绝缘距离、可视性和操作姿态。火花塞工作电压高，外壳需要把金属接线端与手部保持足够隔离，因此金属件尽量内藏，外露部分只保留观察窗和操作按钮。观察窗采用开口而非全透明件，有利于在车间光线不足时直接看到火花强度，同时避免透明材料长期受高压电弧照射后老化发白。枪式外形让重心靠近握把，横向伸出的测试端可以伸入发动机舱较狭窄区域，不必把整个手贴靠在高温发动机表面。

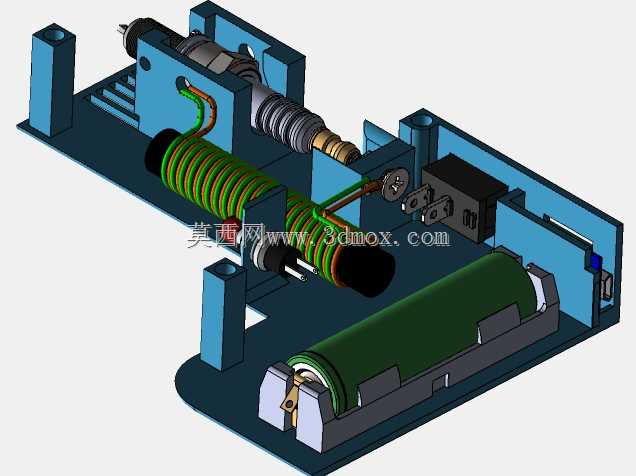

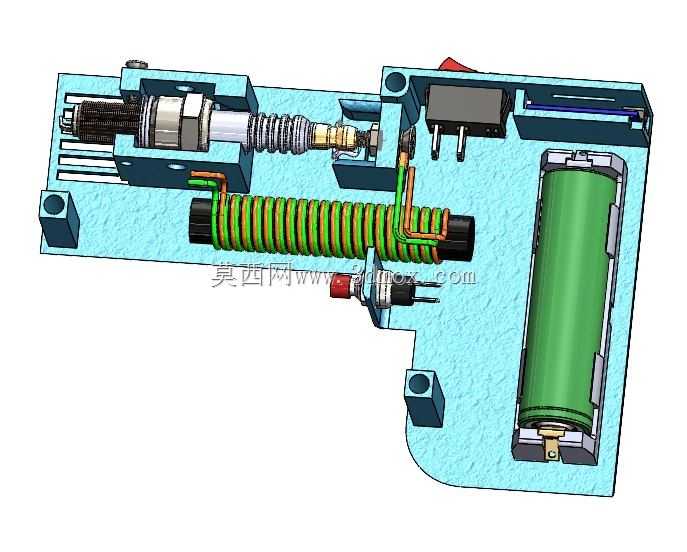

　　安装边界方面，模型需要重点控制火花塞通道的同轴度、内孔直径以及端面定位尺寸。通道过松会导致火花塞晃动、接触电阻增大；过紧则不利于更换不同热值或不同螺纹规格的试样。高压接触组件沿轴线布置，后端弹簧压缩量应保证在火花塞装入后仍有一定行程，同时不能把侧向力传递到陶瓷绝缘体上。外壳两半合模或拼接时，螺钉柱、止口和走线槽要对齐，观察窗边缘与内部金属件之间保留绝缘间隙。握把区域的按钮孔、线束出口和底部固定孔构成主要装配约束，设计时需让内部元件先沿横向滑入，再通过竖向盖板或侧盖压紧，避免装配过程中弯折高压导线。

　　在实际维修流程中，该装置可用于比较各缸点火强度：将拆下的火花塞接入测试位，转动曲轴或触发点火信号，通过跳火长度、颜色和频率判断高压系统是否衰减；也可用于检验新火花塞是否存在断路、电极间隙异常或陶瓷绝缘缺陷。相比直接把火花塞放在发动机金属表面跳火，集成式结构能够固定电极位置、约束火花方向，并把操作人员与高压端隔开。结构建模时需要同时体现外壳、火花塞、弹簧、导电柱、按钮、线束和固定件之间的层级关系，尤其要保留运动件与固定件之间的间隙，确保三维剖切后能够清楚展示高压接触路径和手持操作逻辑。
